Besiktningsrapport

8.2

Installation genom

Delidel

Datum

27 februari 2023

Ort

VÄSTRA FRÖLUNDA, Västra Götalands län

Klämmornas placering

Kabeluppfästning

Förskruvningar och anslutningar

+ 6

83% godkända18% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 (390-415)/MR

MontagesystemWeland Stål: Läktfästen

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

JA Solar: JAM54S30 (390-415)/MR

Anmärkningar

1/16

1.1 Klämmornas placering

Inte godkänd

För kort avstånd på panelfästen

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

Godkända kontrollpunkter

14/16

Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/16

Förbindelse av kontakter

SunGrow: SBR(XXX)

Anmärkningar

1/8

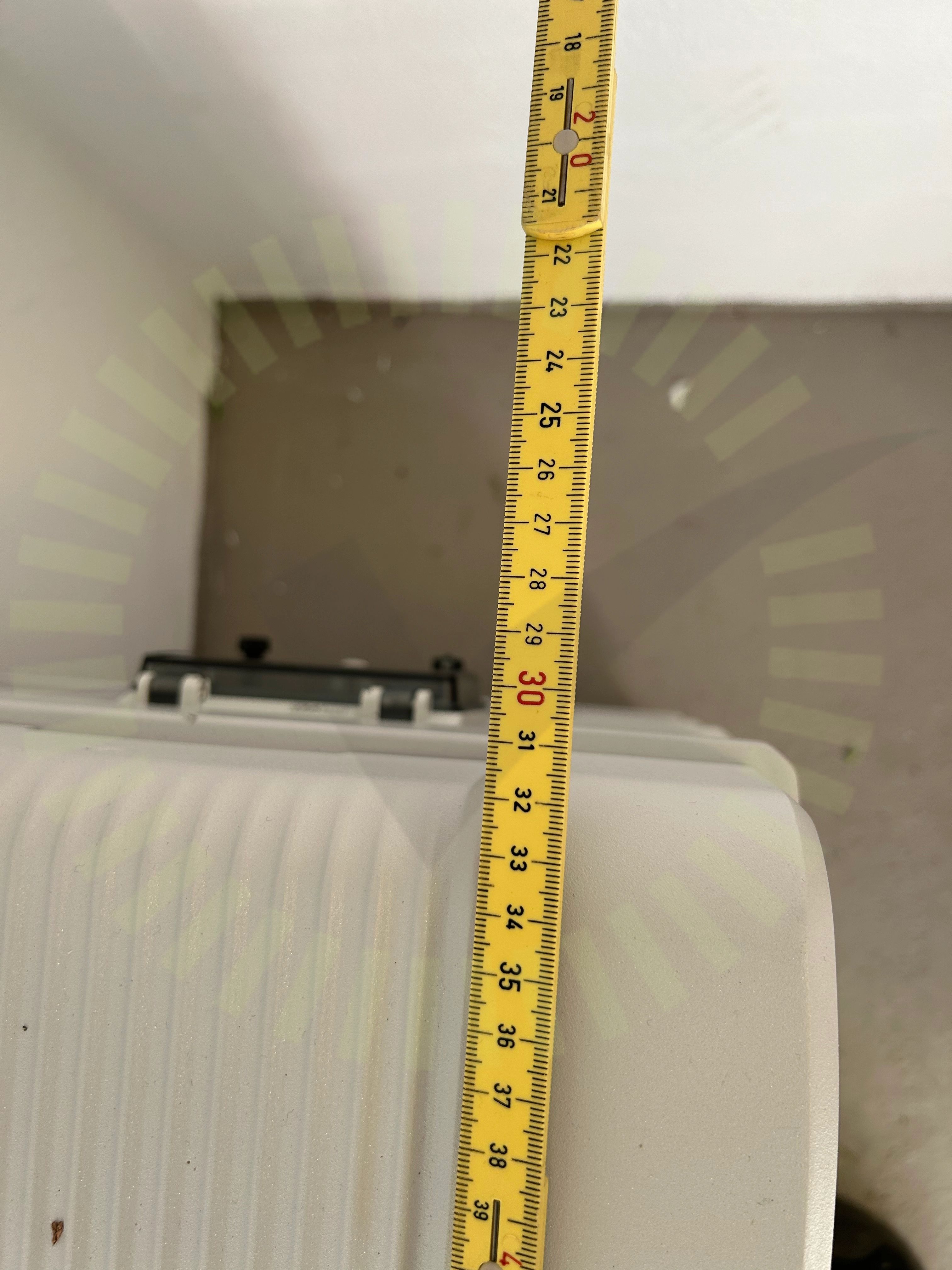

2.1 Avstånd

Inte godkänd

För kort avstånd till vägg

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8

InfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

3/32

3.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

3.2 Förskruvningar och anslutningar

Inte godkänd

Förskruvning är bottnad. Greppar ej tillräckligt runt kabel

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210

3.3 Strängschema

Inte godkänd

Strängschema otydligt. Allt ligger som en sträng. Tre strängar går in i växelriktaren.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

29/32

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndskravBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressHuvudsäkringInformering av solcellerInfästning av växelriktareJordning av chassiLedare fastspändaMiljökravMärkningSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVinkelVäxelriktarens kontakter

Säkerhetsbrytare AC

Anmärkningar

1/1

4.1 Hölje

Inte godkänd

Borrhål i arbetsbryare

Säkerhetsbrytare AC

Anmärkningar

2/6

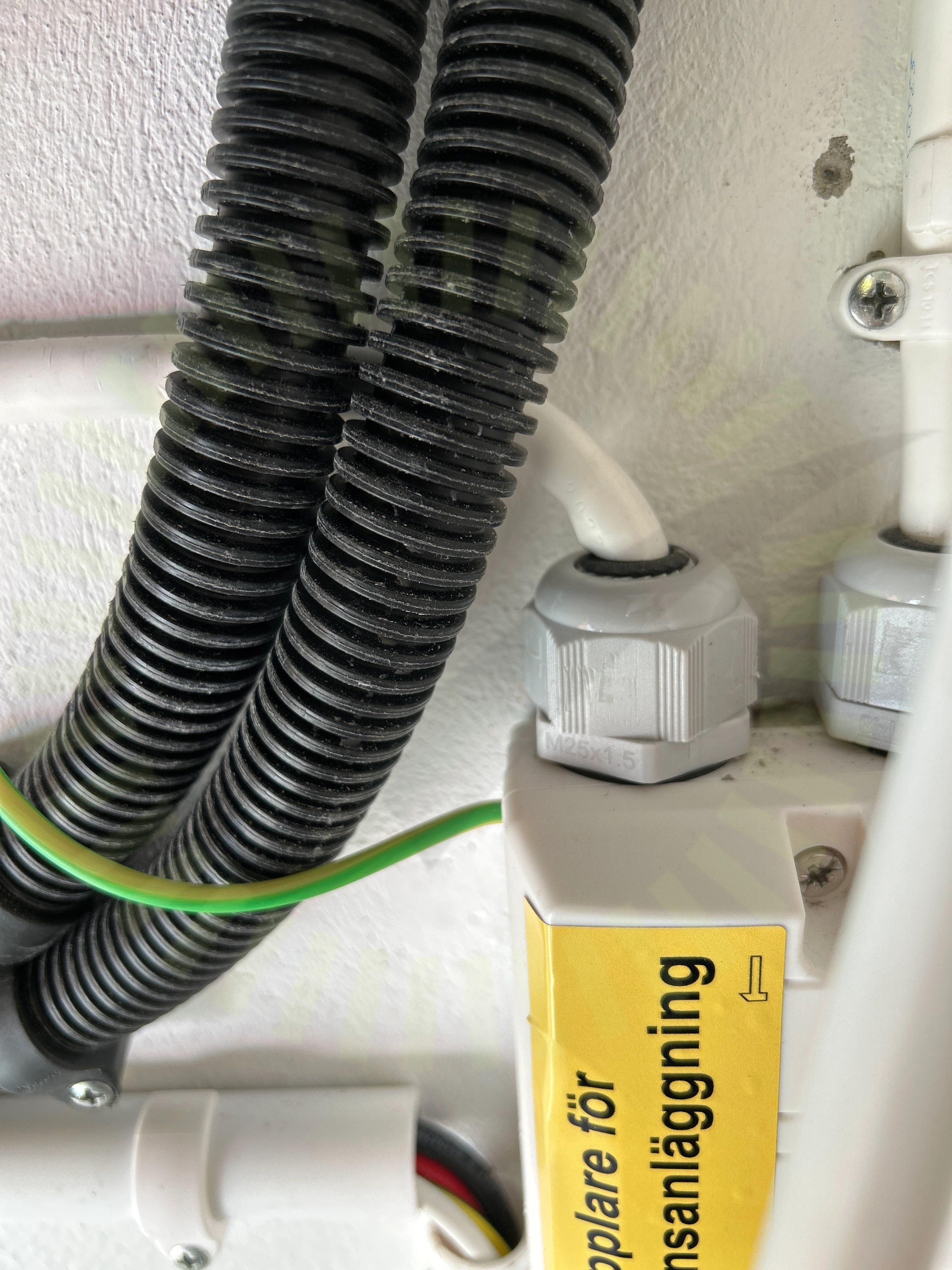

5.1 Böjradie

Inte godkänd

Kabel har för snäv böj , drar snett i förskruvning. Kablagets mantel deformerat.

5.2 Förskruvningar

Inte godkänd

Förskruvning är bottnad. Greppar ej tillräckligt runt kabel

Godkända kontrollpunkter

4/6

EgenskaperInfästningPlaceringRakt monterad

Tak 1, Weland Stål: Råspont

Anmärkningar

3/5

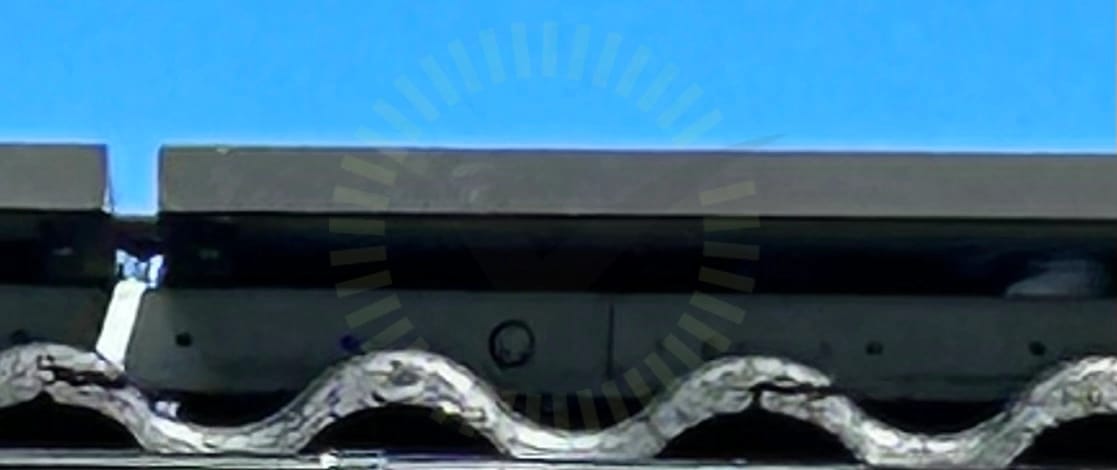

6.1 Skenskarvar

Inte godkänd

Skenskarvar inte korrekt. Skruv saknas.

6.2 Takkrokarnas CC mått

Inte godkänd

Överlämnad lastberäkning inte från Weland. Uppmätt 150 cm mellan infästningar.

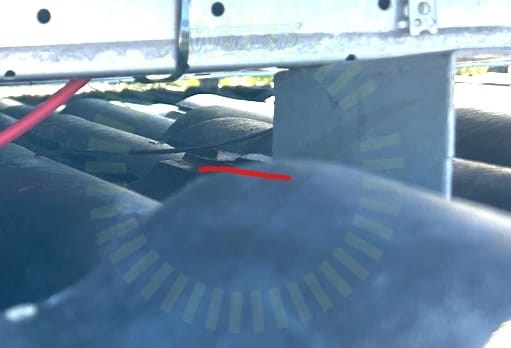

6.3 Takpannor

Inte godkänd

Takpannor skadade

Godkända kontrollpunkter

2/5

Skenornas infästningSkenornas överhäng

Weland Stål: Råspont

Anmärkningar

3/11

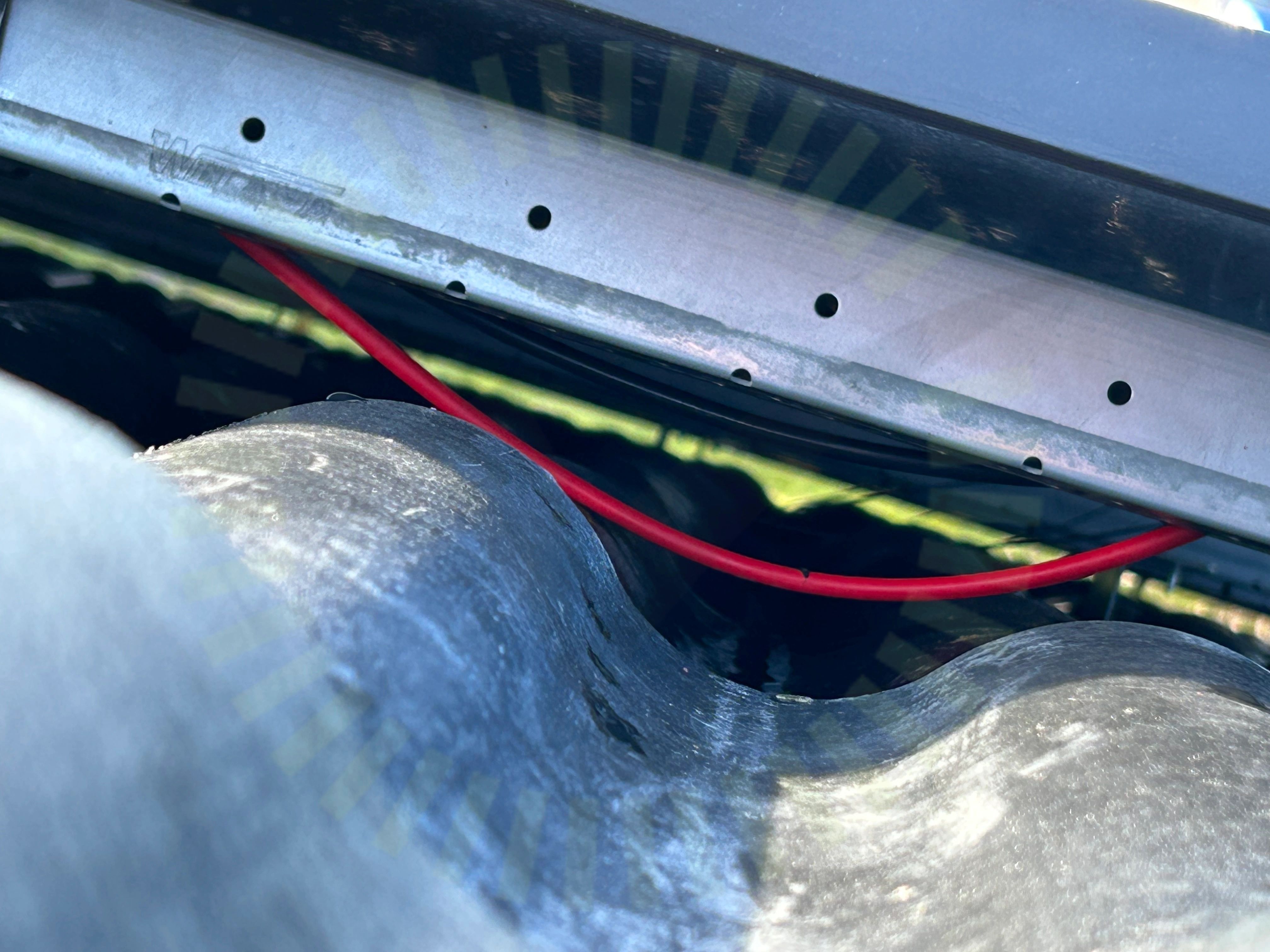

7.1 Kabeluppfästning

Inte godkänd

Lösa kablar under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)

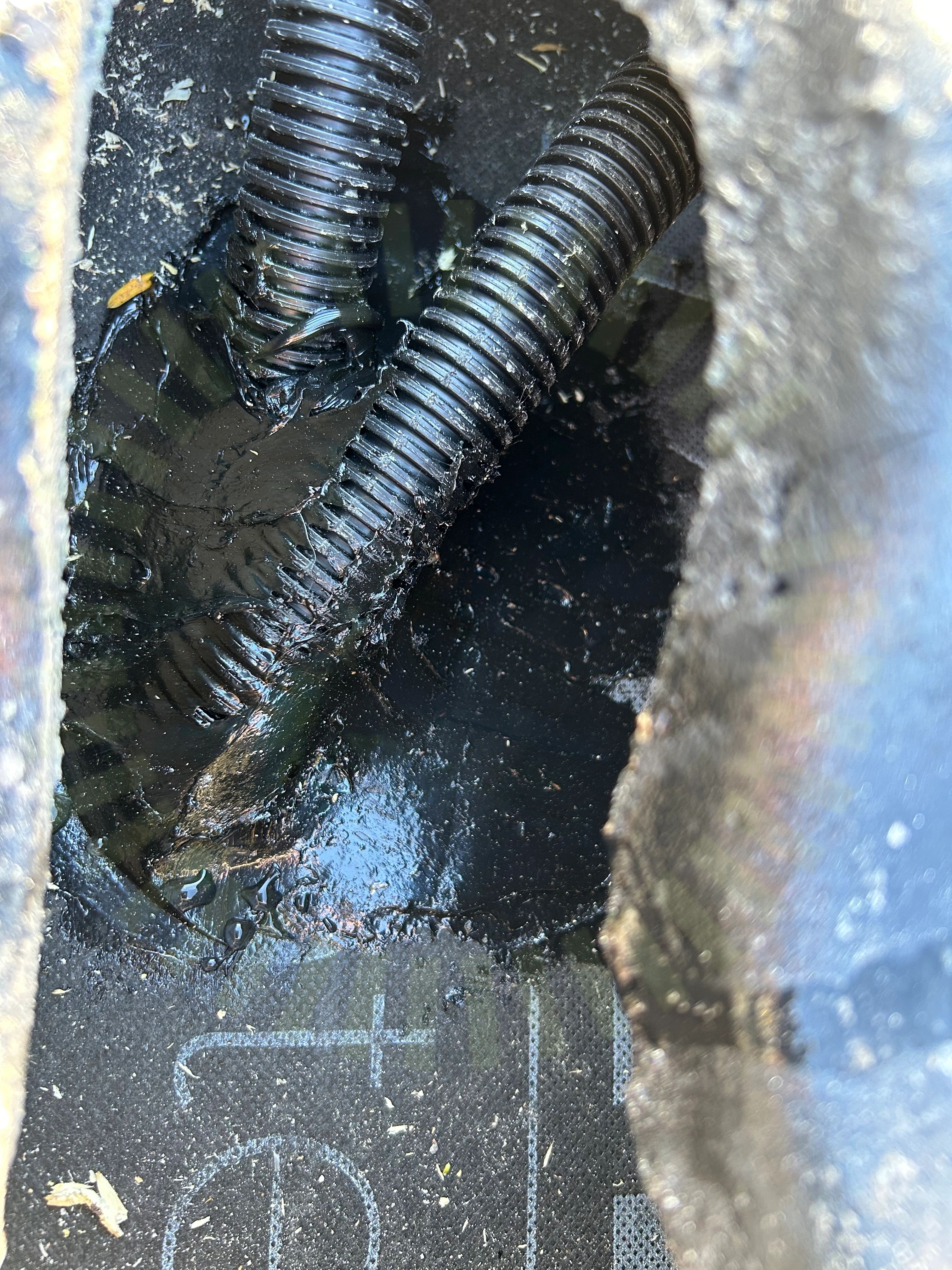

7.2 Takgenomföring

Inte godkänd

Ej fackmässigt utfört (gummiduk)

7.3 Snö- och Vindlastberäkning

Inte godkänd

Överlämnad lastberäkning inte från WelandStål.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

8/11

Främmande materialMittklämmorShimsSkadorSkarp kantSkyddVäderbeständigt materialÄndklämmor
