Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Rudholms Tak AB

Datum

13 september 2023

Ort

Skokloster, Uppsala län
Fasskena
Råspontsinfästning
Kabeluppfästning
91% godkända9% ej godkända

Om installationen

PanelerSine Energy: SN(xxx)-108MTF
MontagesystemCWL: Takpannor Fotplatta för underlagstak
VäxelriktareSAJ: H2 3-20K-T2
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Rudholms Tak AB

Installerad av Rudholms Tak AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlaceringYttre påverkan

Tak 1, CWL: Takpannor Fotplatta för underlagstak

Anmärkningar

2/23
Kabeluppfästning

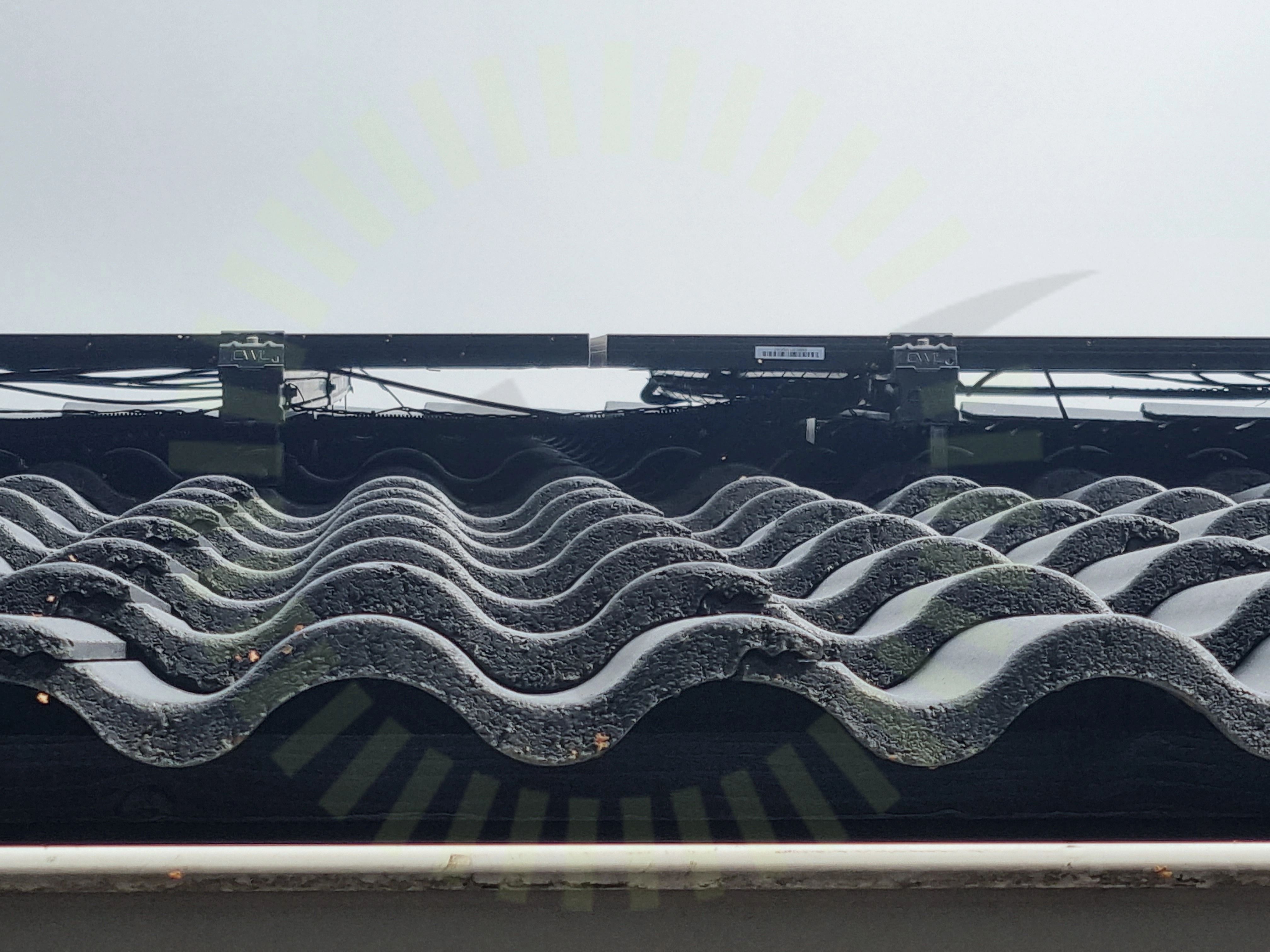

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Råspontsinfästning

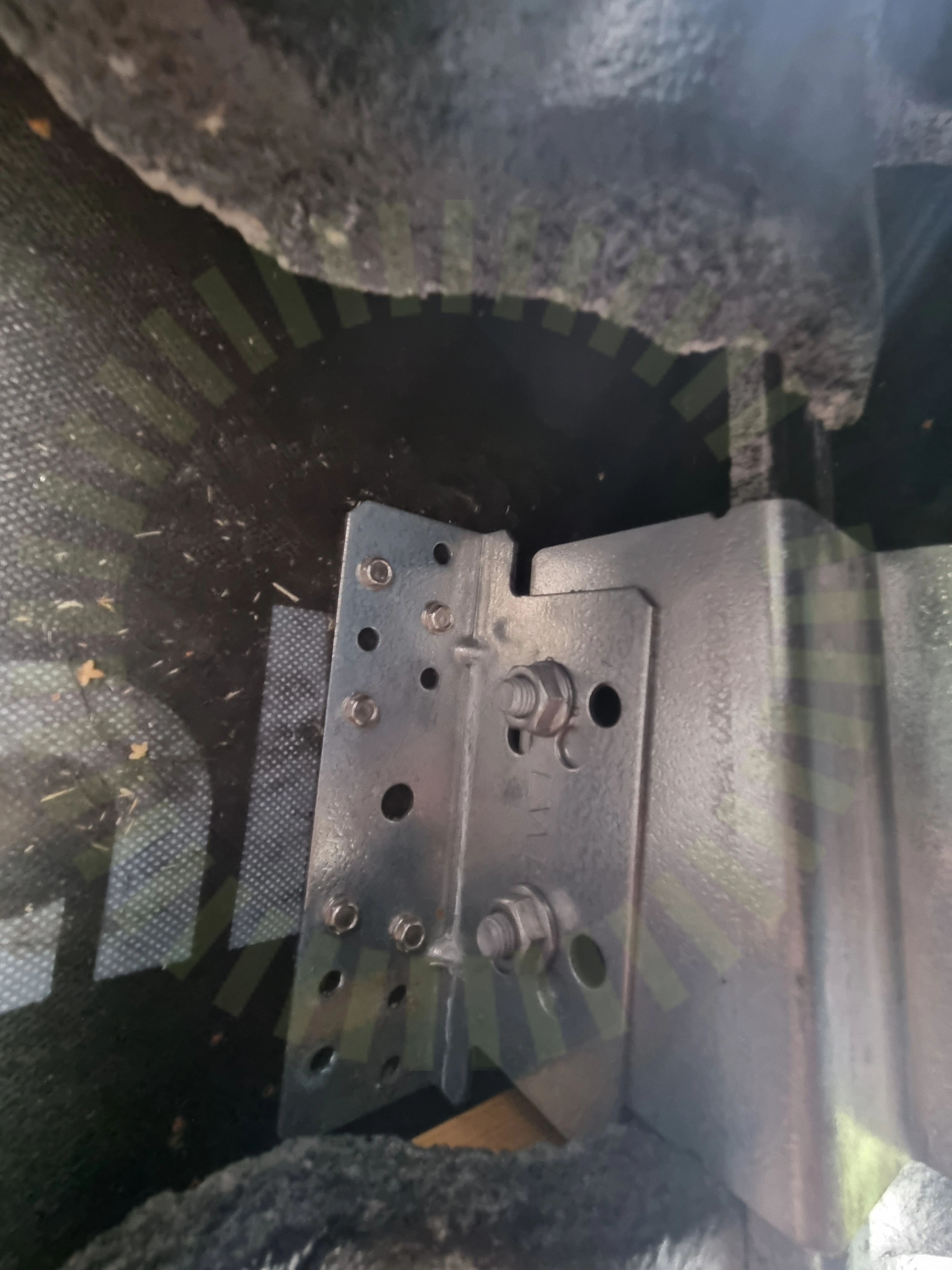

3.2 Råspontsinfästning

Inte godkänd

Fotplatta infäst med för få träskruv.

CWL: M-361 Infästning panntäckta tak bärande underlagstak

Godkända kontrollpunkter

20/23
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/23
Takgenomföring

Tak 1, Sine Energy: SN(xxx)-108MTF

Anmärkningar

3/18
Klämmornas placering

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Sine Energy: Installing-Manual for Sine Energy solar PV Modules, Sida 8
Kopplingslåda

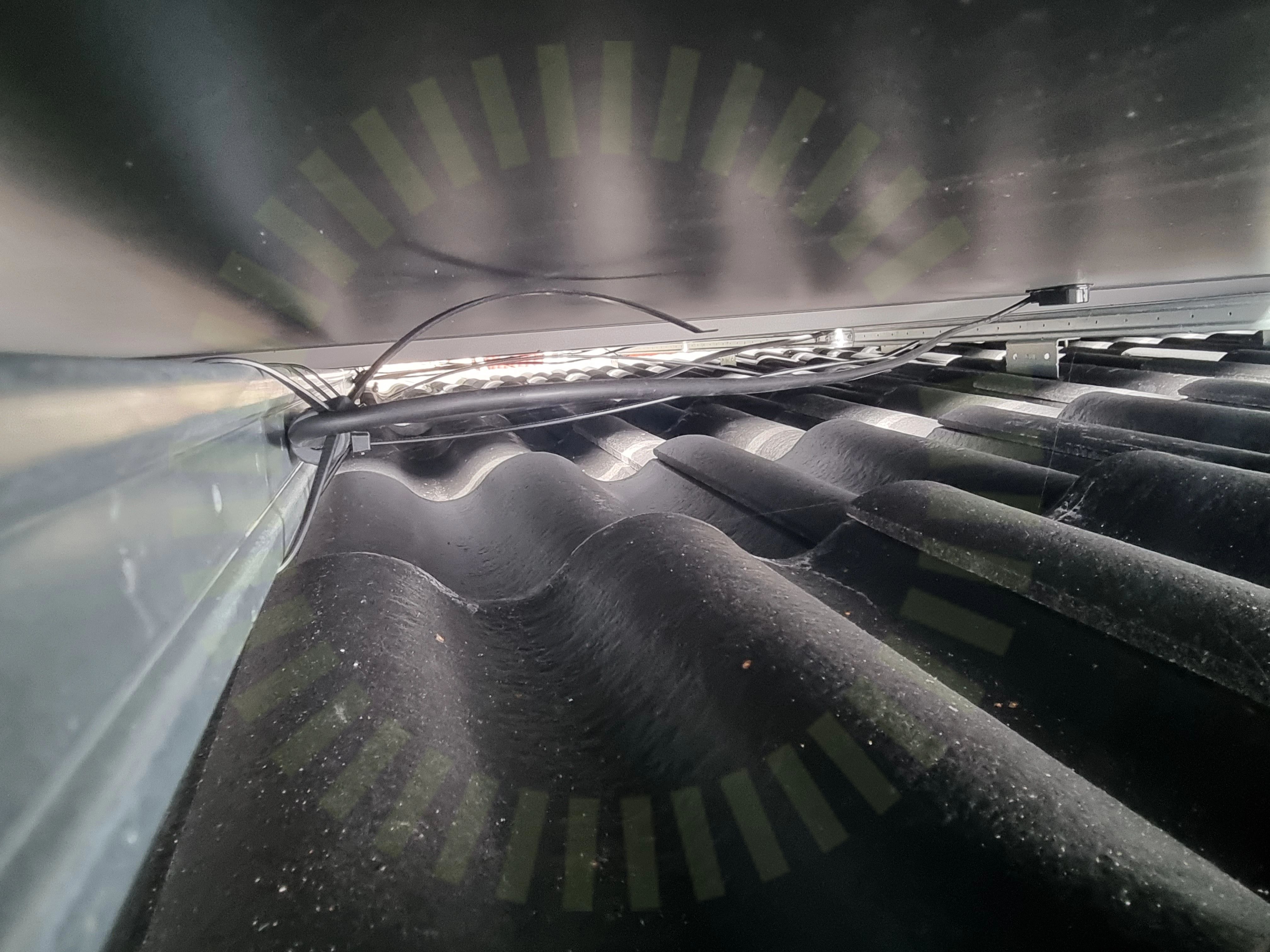

4.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Stress på kontakter

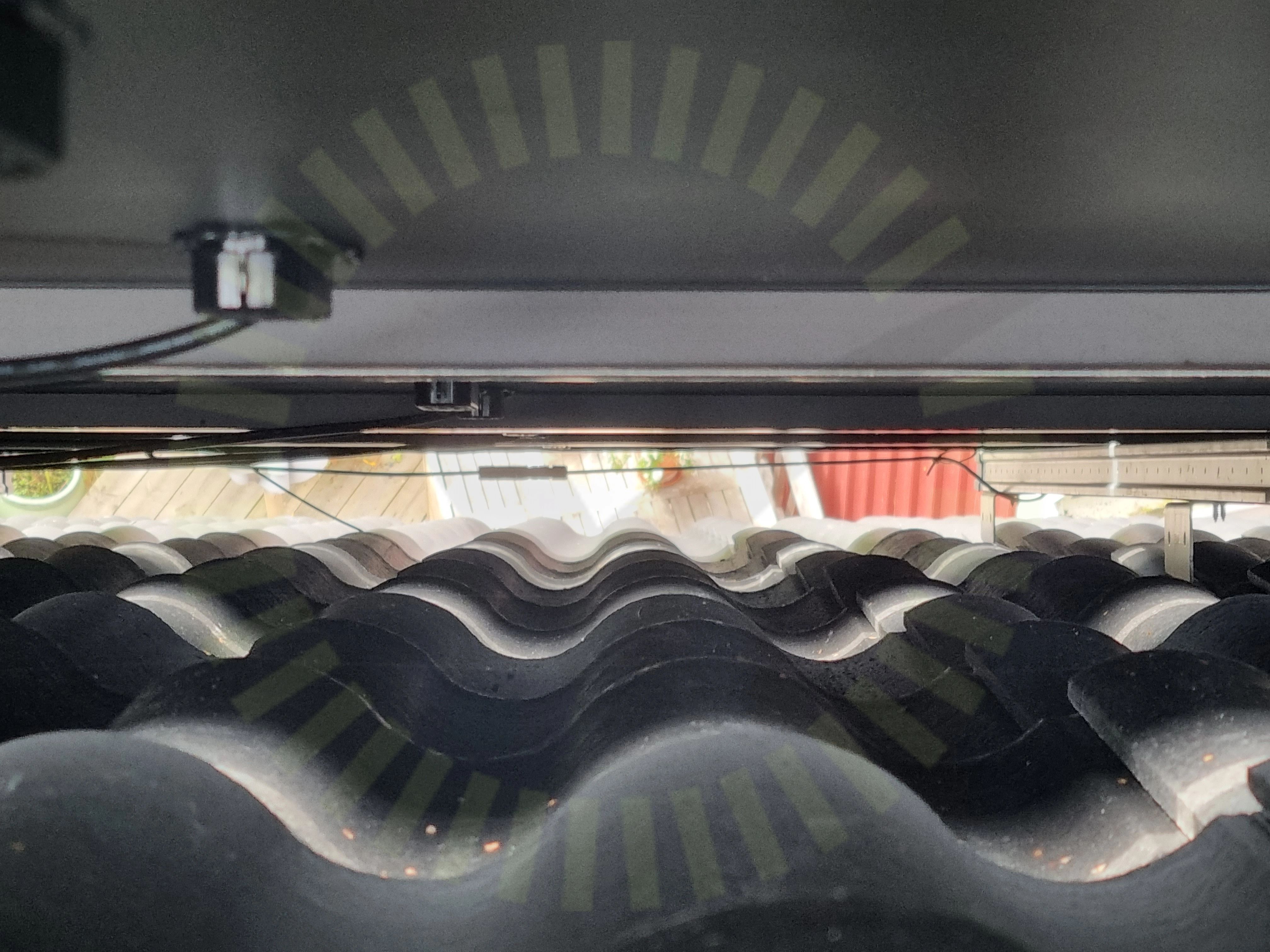

4.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/18
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggningSpänningar i ram

Ej tillgängligt vid besiktning

1/18
Strängförläggning

Undercentral

Anmärkningar

1/8
Fasskena

5.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

Godkända kontrollpunkter

7/8
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/33
Dubbel matning

7.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

Jordning av chassi

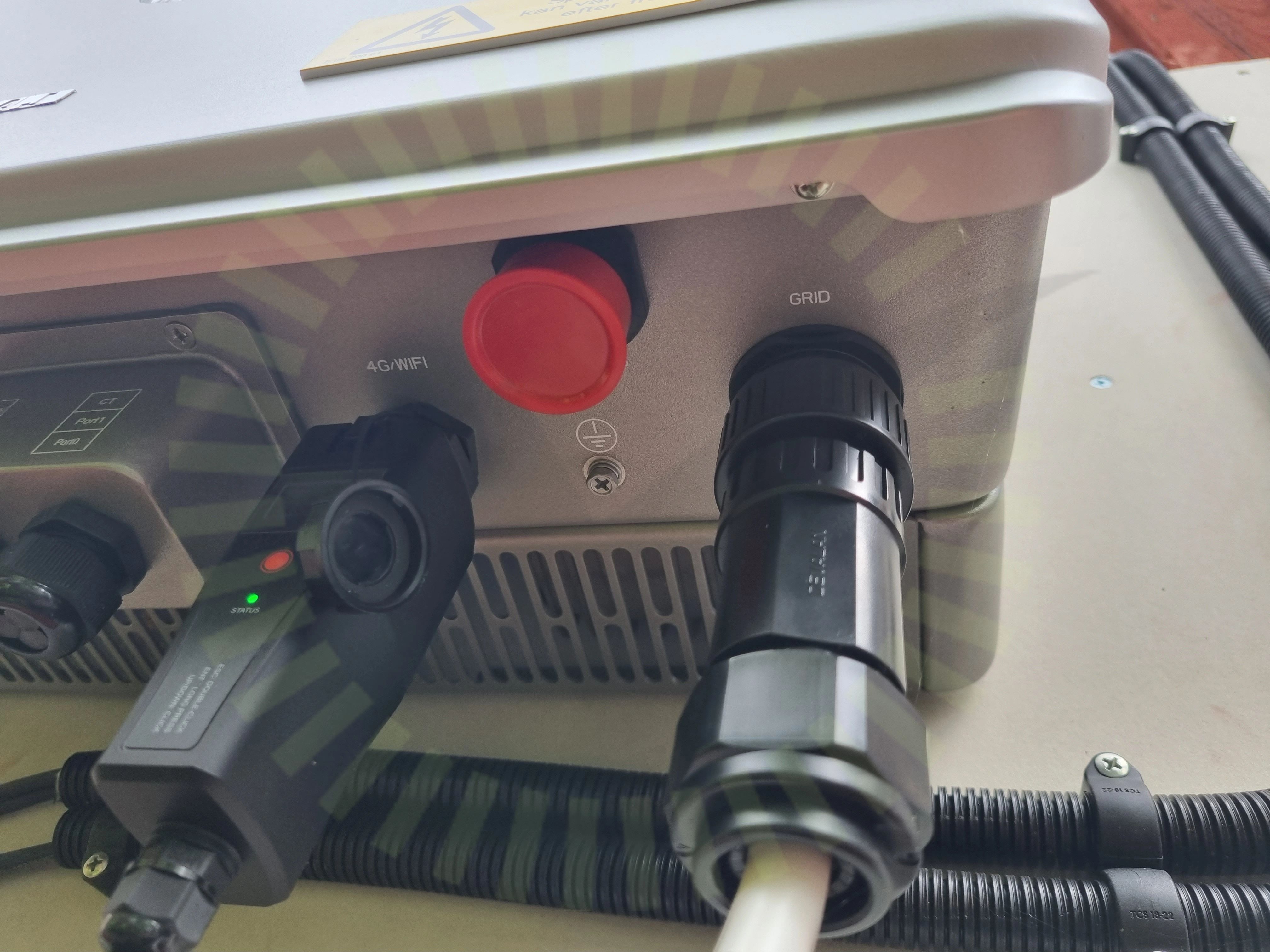

7.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

User Manual SAJ Solar Inverter, Sida 32

Godkända kontrollpunkter

31/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
