Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Svea Solar

Datum

11 oktober 2023

Ort

FALKENBERG, Hallands län
Skenans utstick för klämma
Skenornas överhäng
Takkrokens höjdjustering
89% godkända11% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8
AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/28
Dräneringskanal

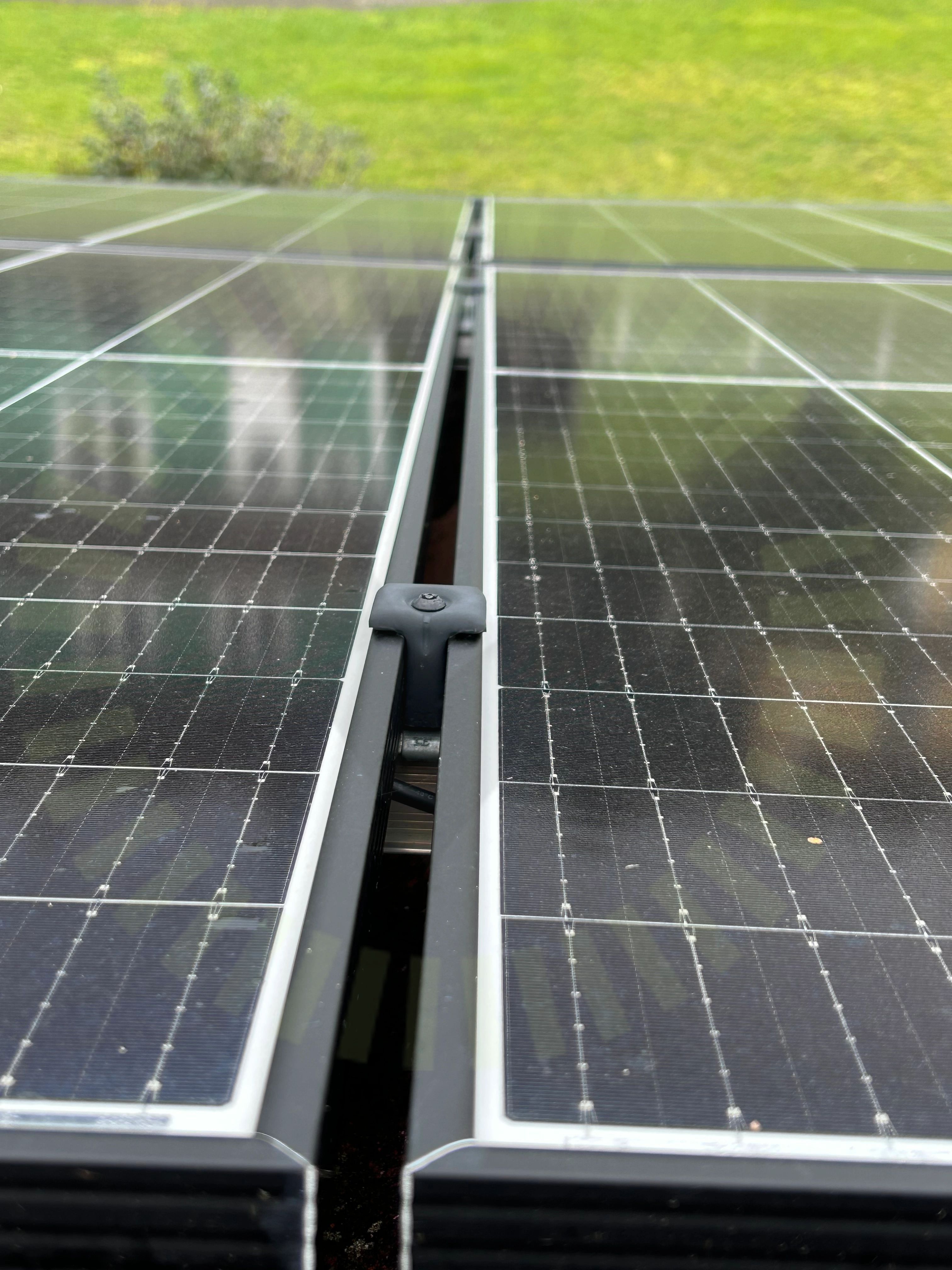

3.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar
Nockpannor

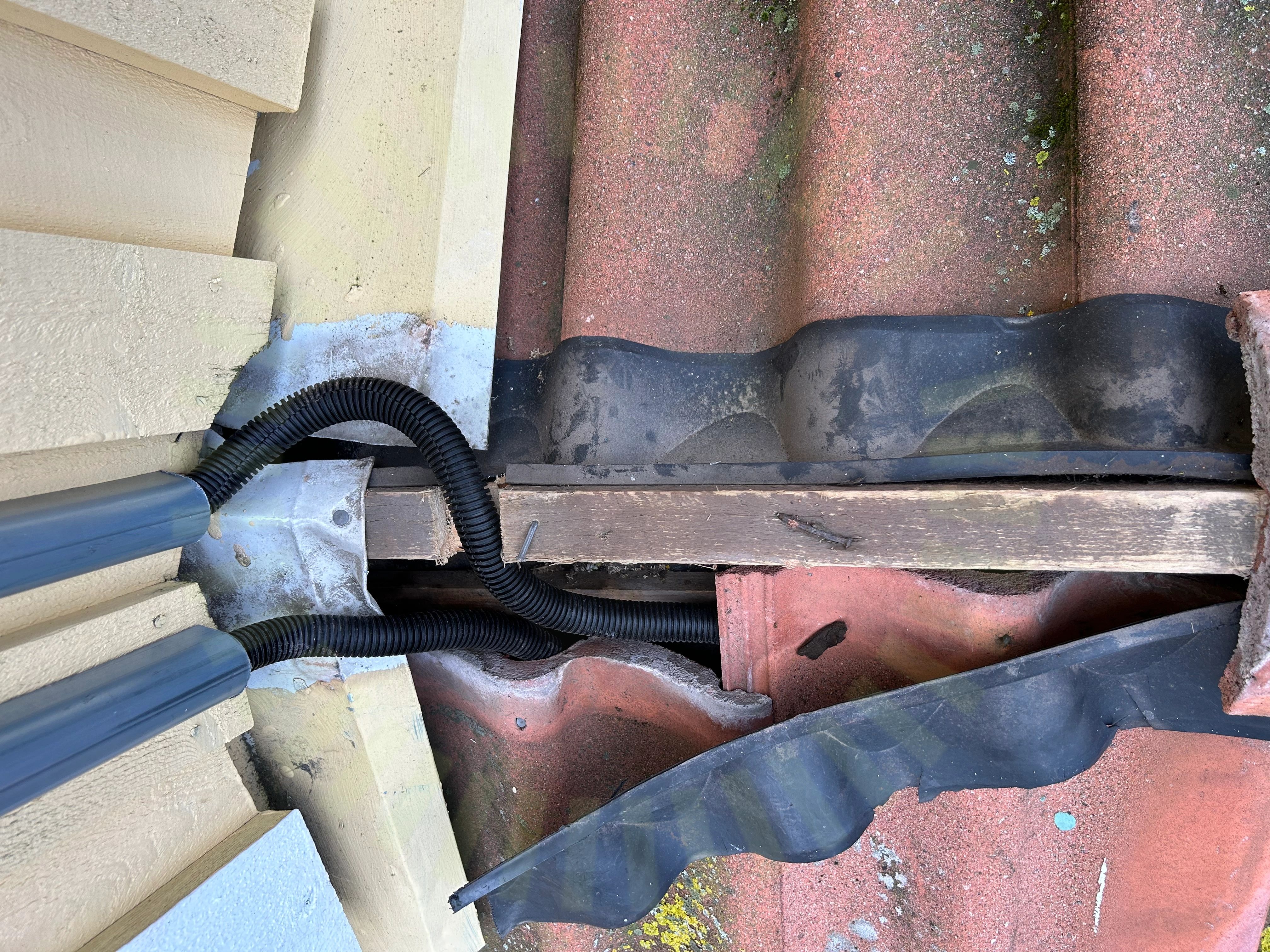

3.2 Nockpannor

Inte godkänd

Nockpannor har monterats ned vid kabeldragning men inte monterats tillbaka.

Skenornas infästning

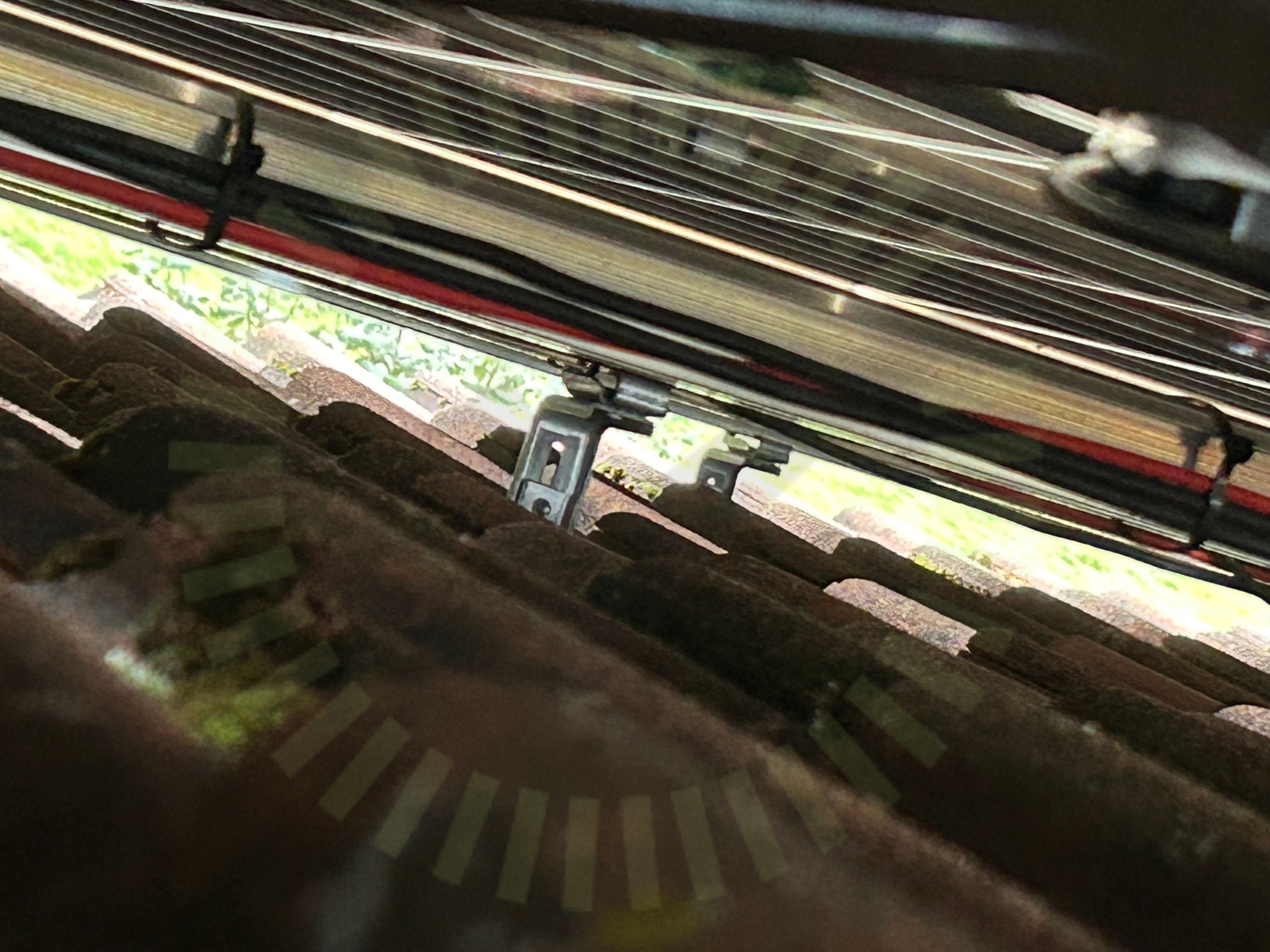

3.3 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenans utstick för klämma

3.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24
Skenornas överhäng

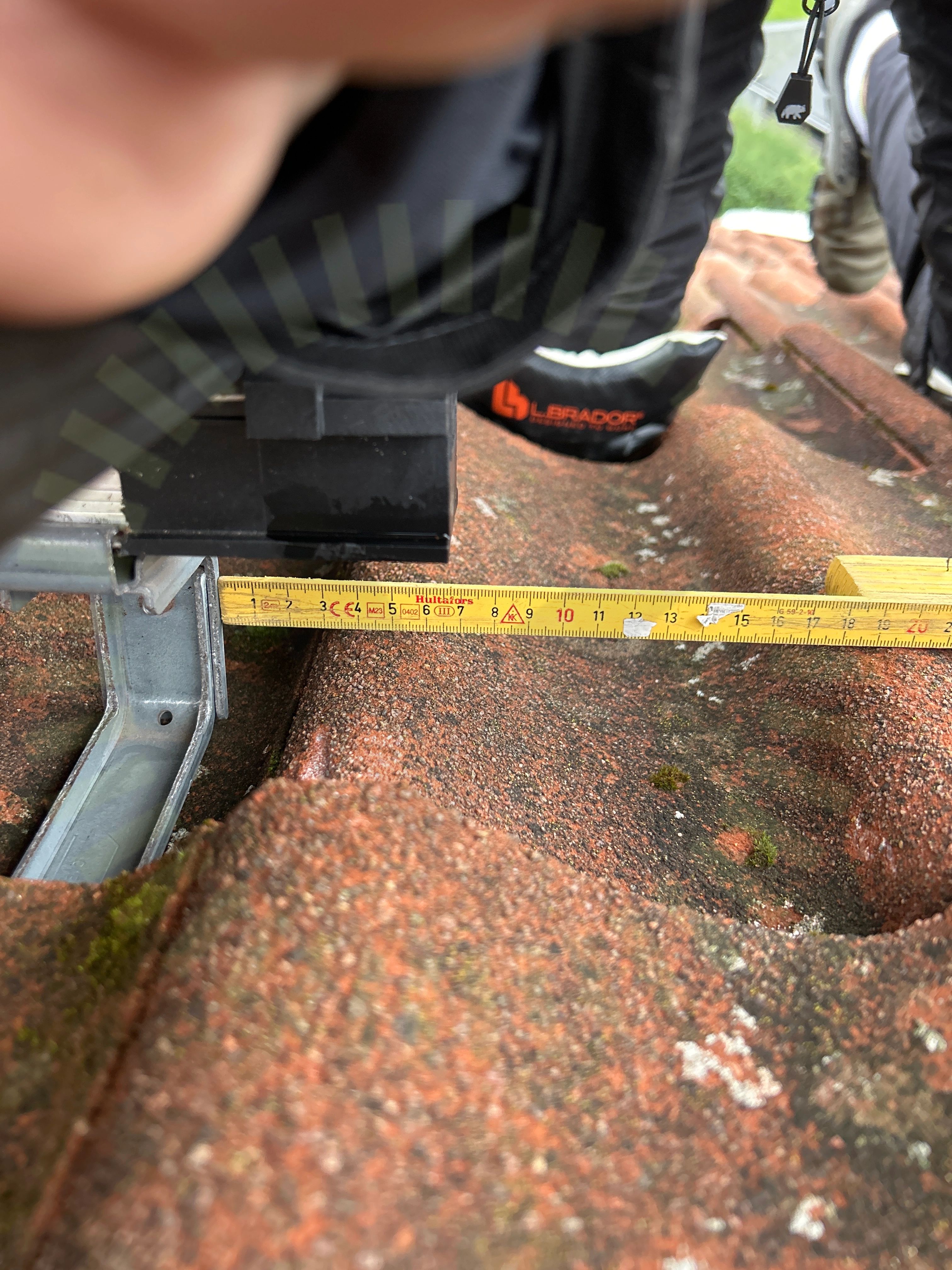

3.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Takgenomföring

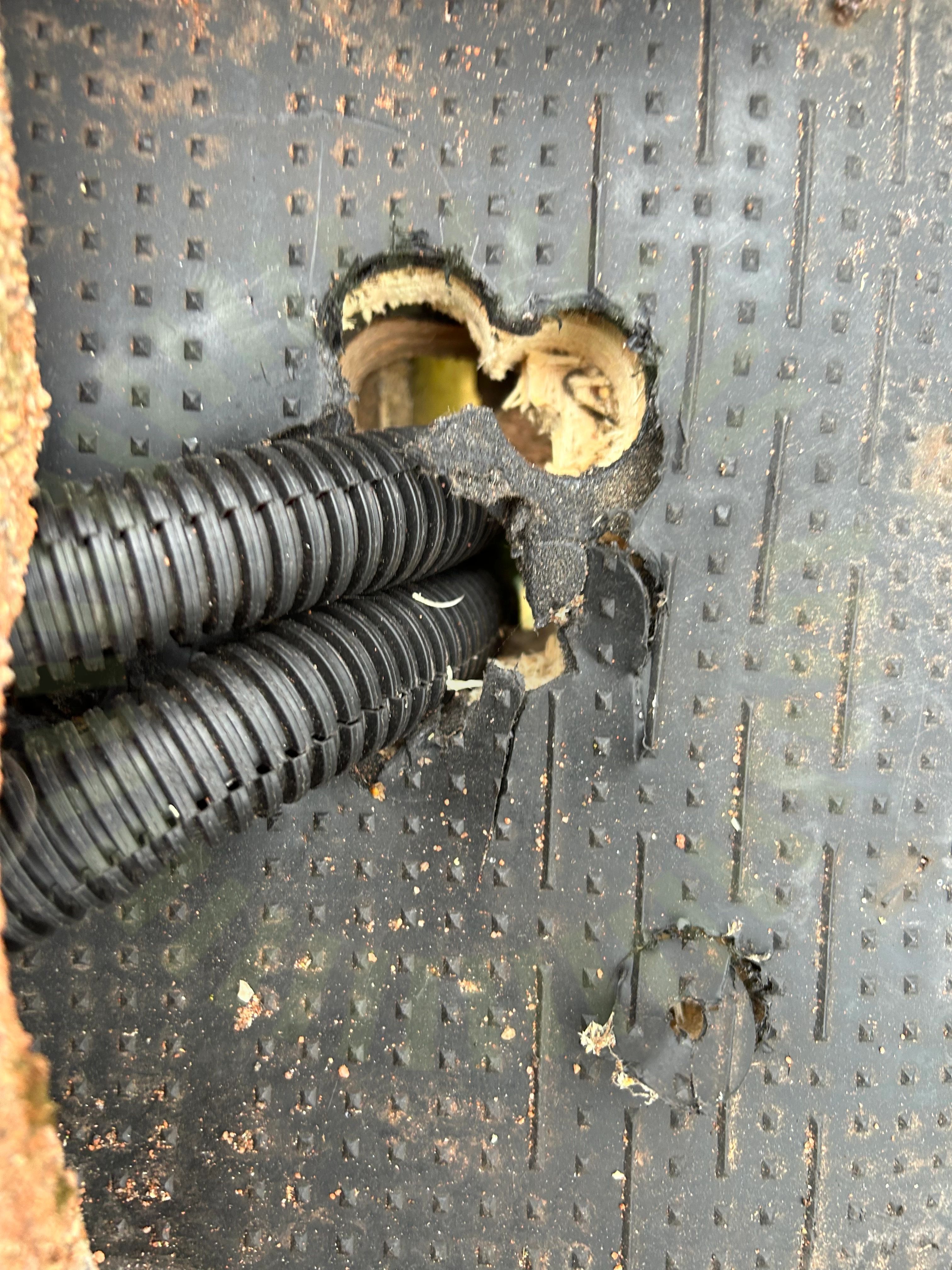

3.6 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Takkrokens höjdjustering

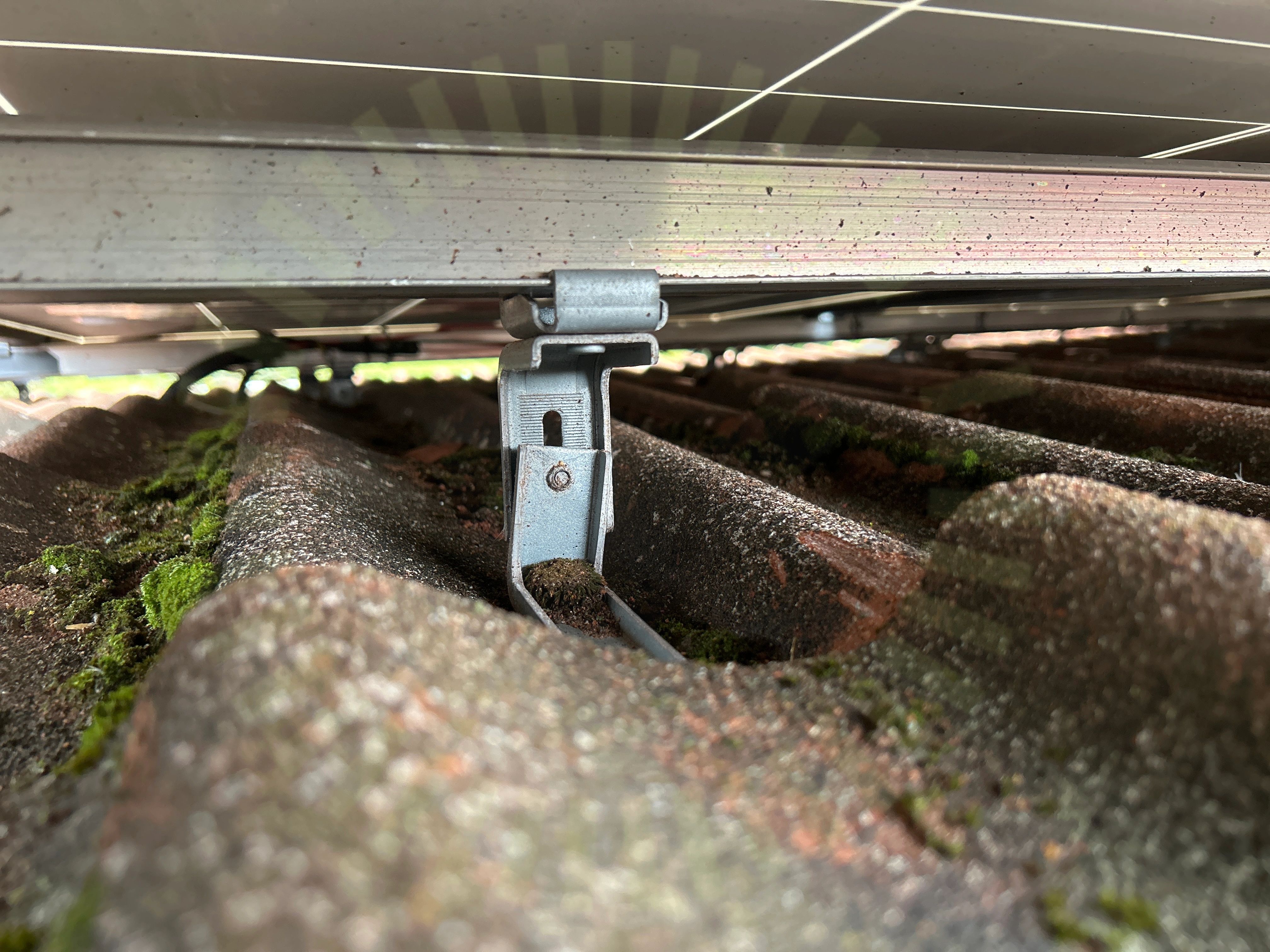

3.7 Takkrokens höjdjustering

Inte godkänd

Krokens höjdjustering är inte korrekt åtdragen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 10

Godkända kontrollpunkter

21/28
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekPotentialutjämningsledareSkadorSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Risen: RSM40-8

Anmärkningar

2/15
Klämmornas storlek

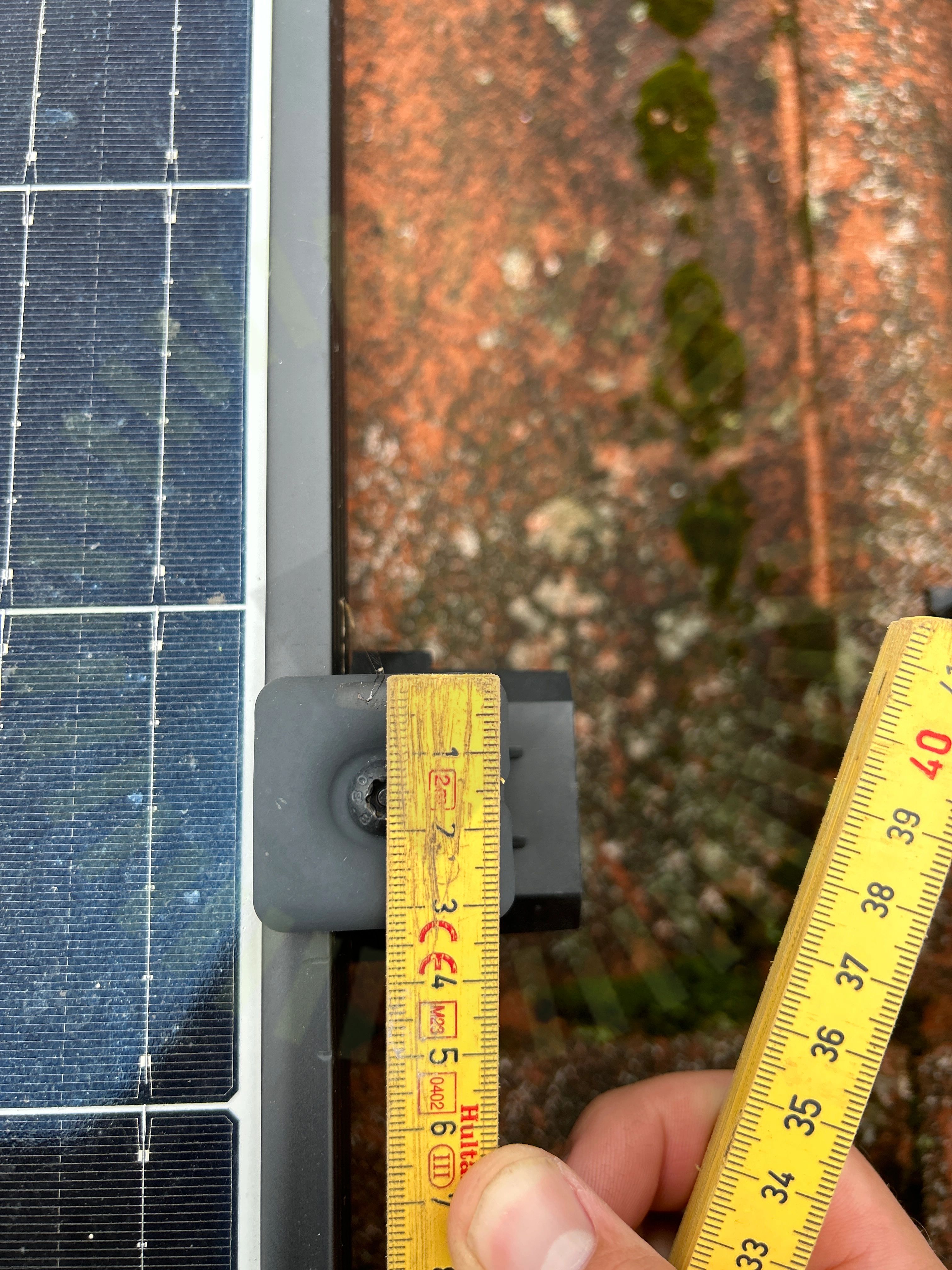

4.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

PV module installation and maintenance manual A1 2023 sida 22.
Kontaktdon

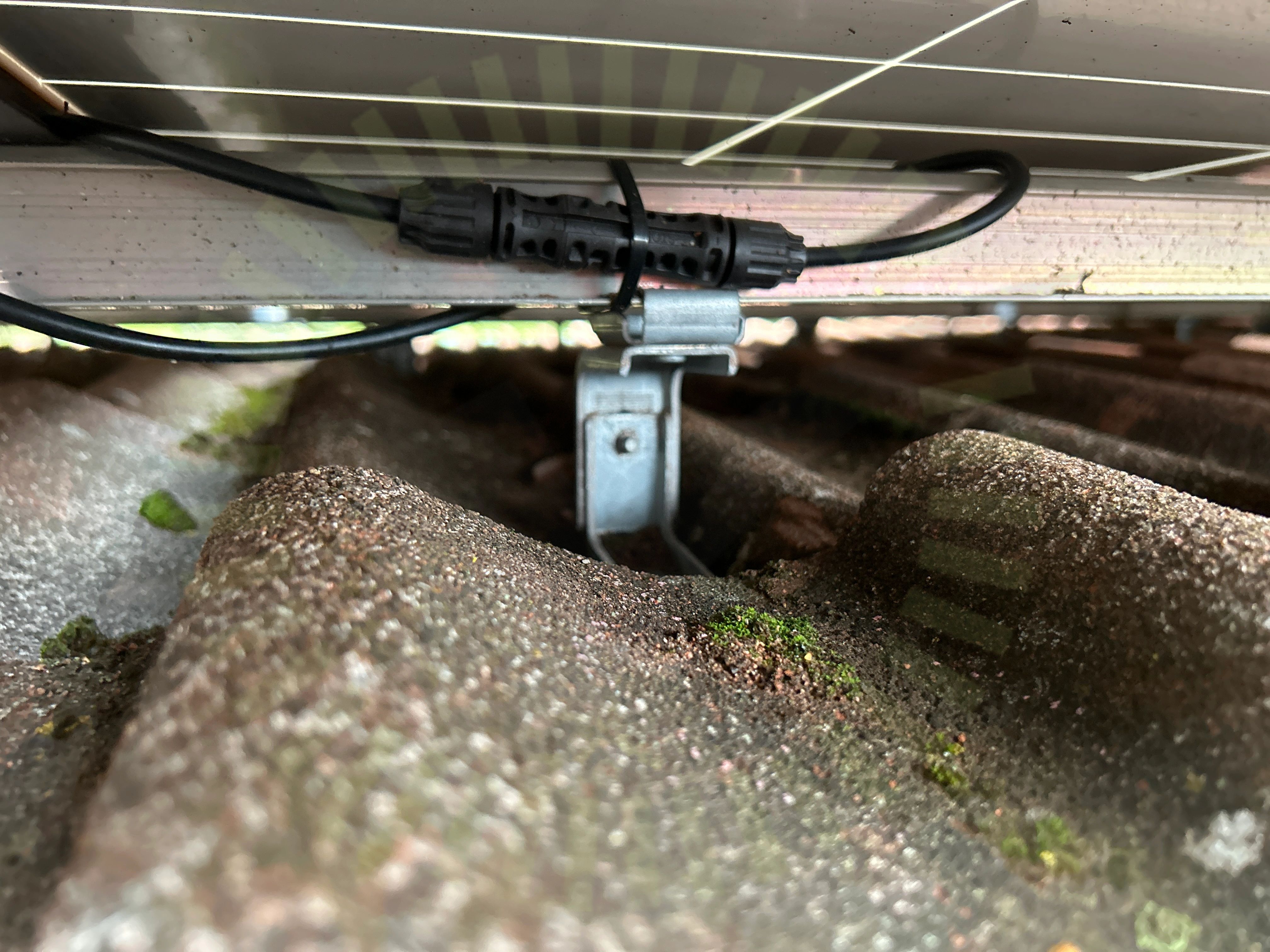

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

12/15
Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

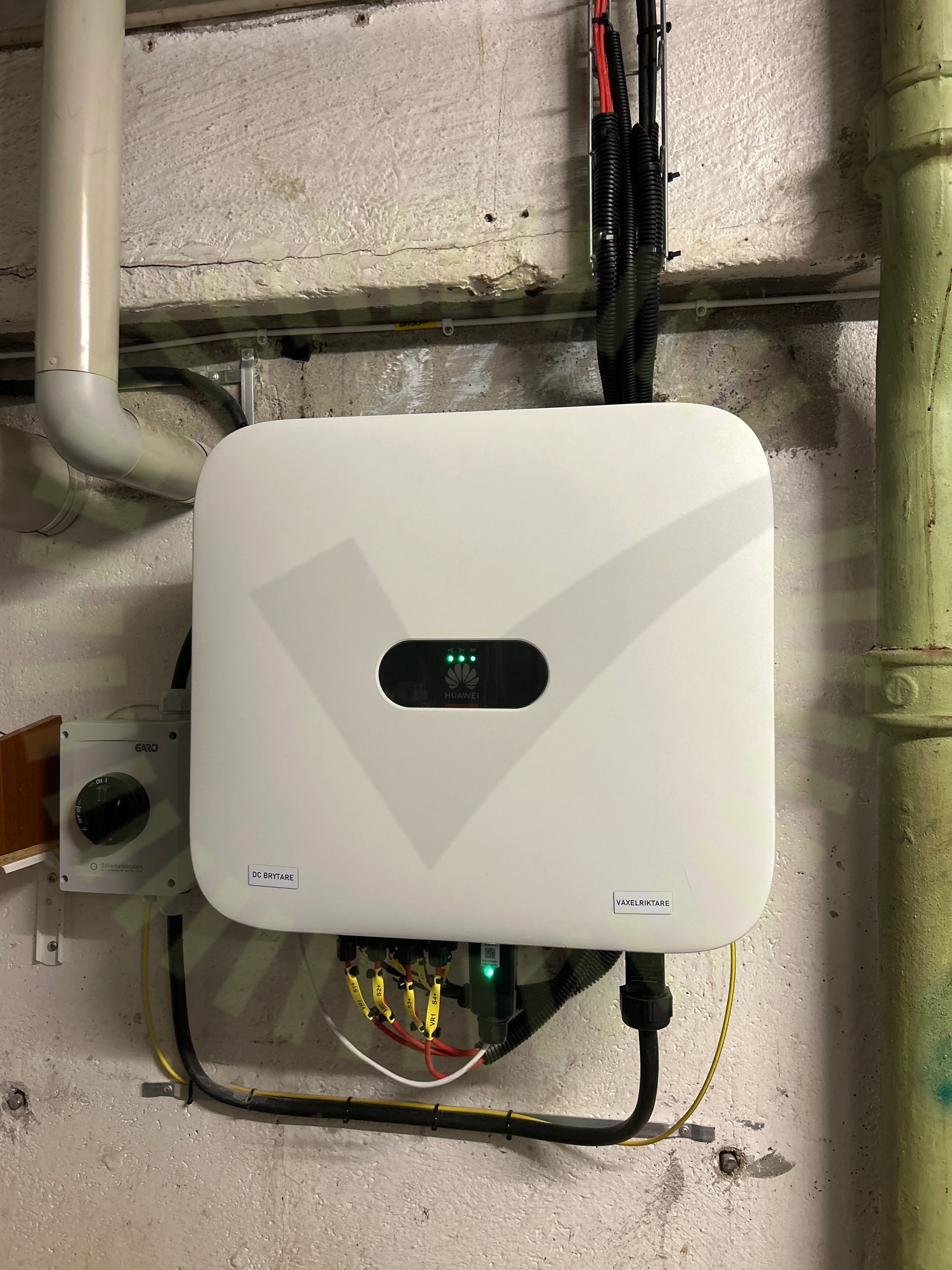

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/36
DC Kablage förläggning

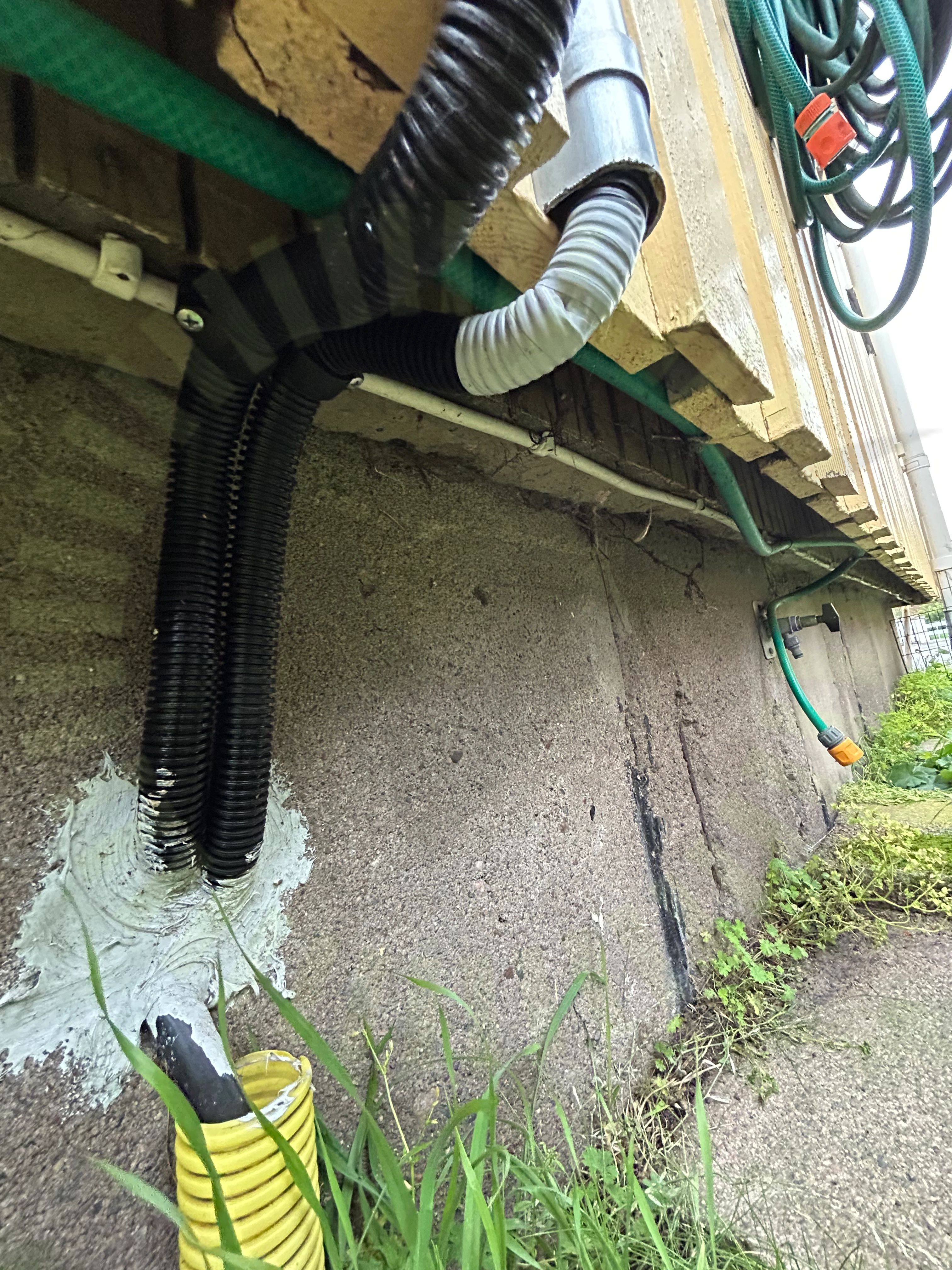

7.1 DC Kablage förläggning

Inte godkänd

DC kablage/röret har gått sönder och har en lagning som inte kommer hålla genom den tänkta livslängden.

Kabeldimensionering

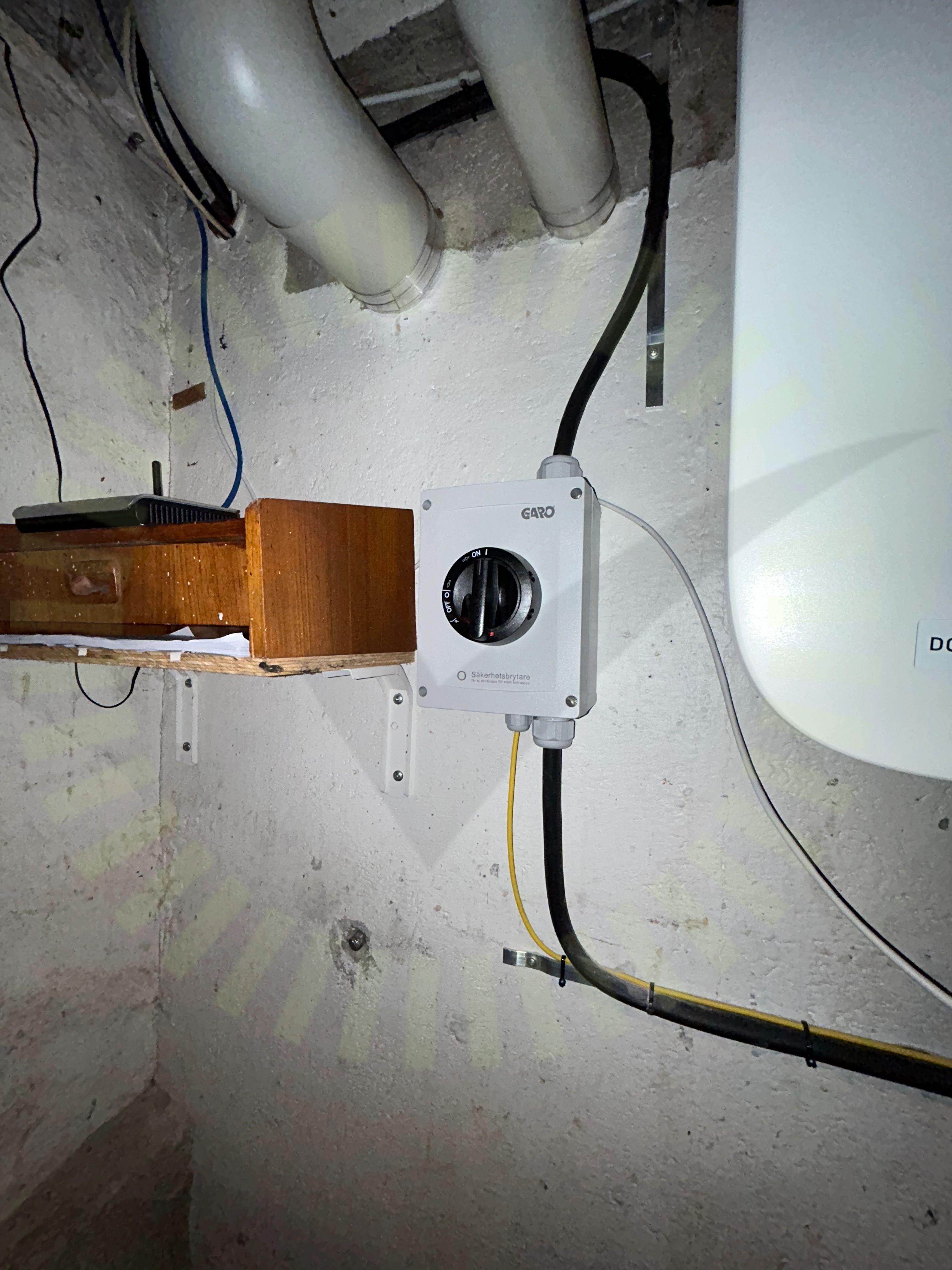

7.2 Kabeldimensionering

Inte godkänd

6mm2 är avsäkrat mot 32A. Ledningsdimensionering för kabeln saknas. Underlag som stödjer att kablen tål förväntas effekt behövs.

Godkända kontrollpunkter

33/36
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36
Dubbel matning
