Besiktningsrapport

8.1

Installation genom

Sun4Energy

Datum

20 januari 2023

Ort

Skoghall, Värmlands län

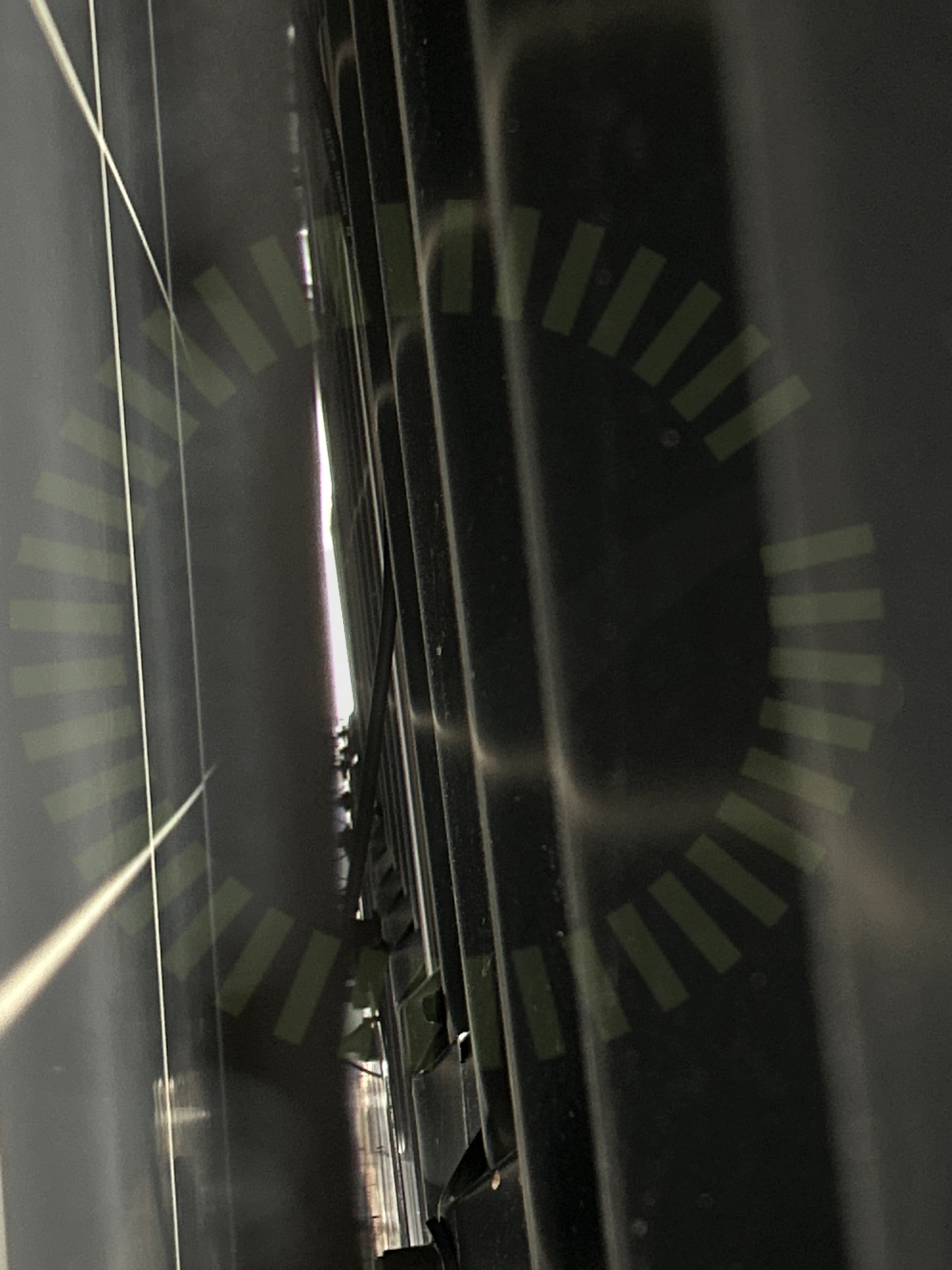

Fästens placering

Skenskarvar

Termisk brytpunkt

+ 4

81% godkända19% ej godkända

Om installationen

PanelerMEPV 120 HALF-CUT

MontagesystemK2: SpeedRail

VäxelriktareMOD 3-15KTL3-X

VäxelriktareGrowatt: SPH 4000-10000TL3 BH-UP (Hybrid)

BatteriARK XH Battery System

TillbehörElmaterial: Kapsling

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ARK XH Battery System

Godkända kontrollpunkter

6/6

AvståndFastsäkring av produktKontakterOmgivningstemperaturPEVäderskydd

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

Growatt MOD 6-10KTL3-XH

Anmärkningar

3/20

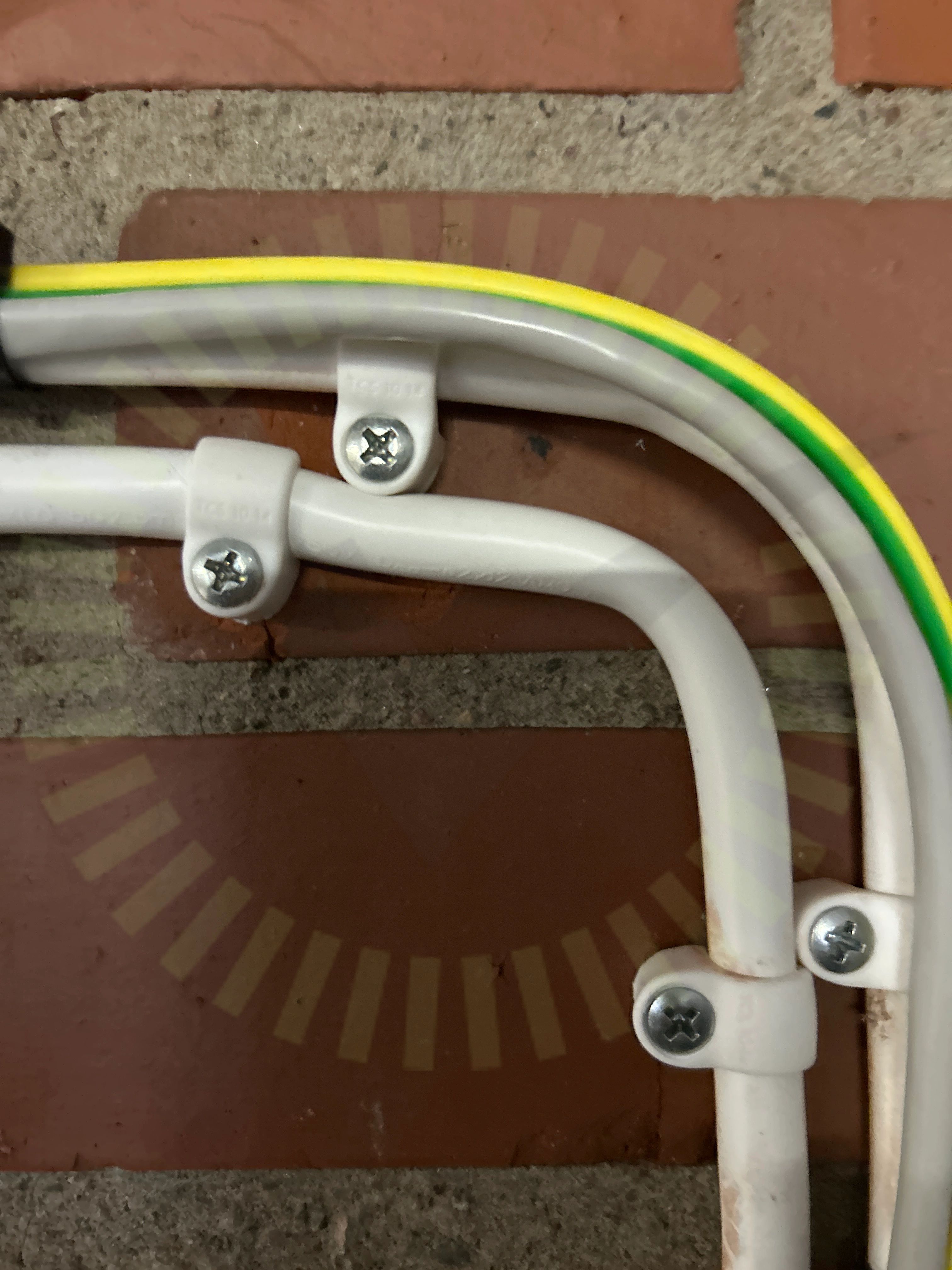

3.1 AC Böjradie

Inte godkänd

Kablage för skarpt böjt.

SS 436 40 00 (522.8.3)

3.2 Mätprotokoll DC

Inte godkänd

Egenkontroll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

3.3 Strängschema

Inte godkänd

Strängschema saknas.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

16/20

FörskruvningAC FörläggningAC GenomföringarAnslutningBrännbart underlagDC FörläggningDC Kablage egenskaperDC Skador på kabelFastsäkring av produktInfästningKabelLedare fastspändaPESäkringUtrymmeVarning för backspänning

Ej tillgängligt vid besiktning

1/20

Tillförlitligt fäst

K2: SpeedRail

Anmärkningar

6/17

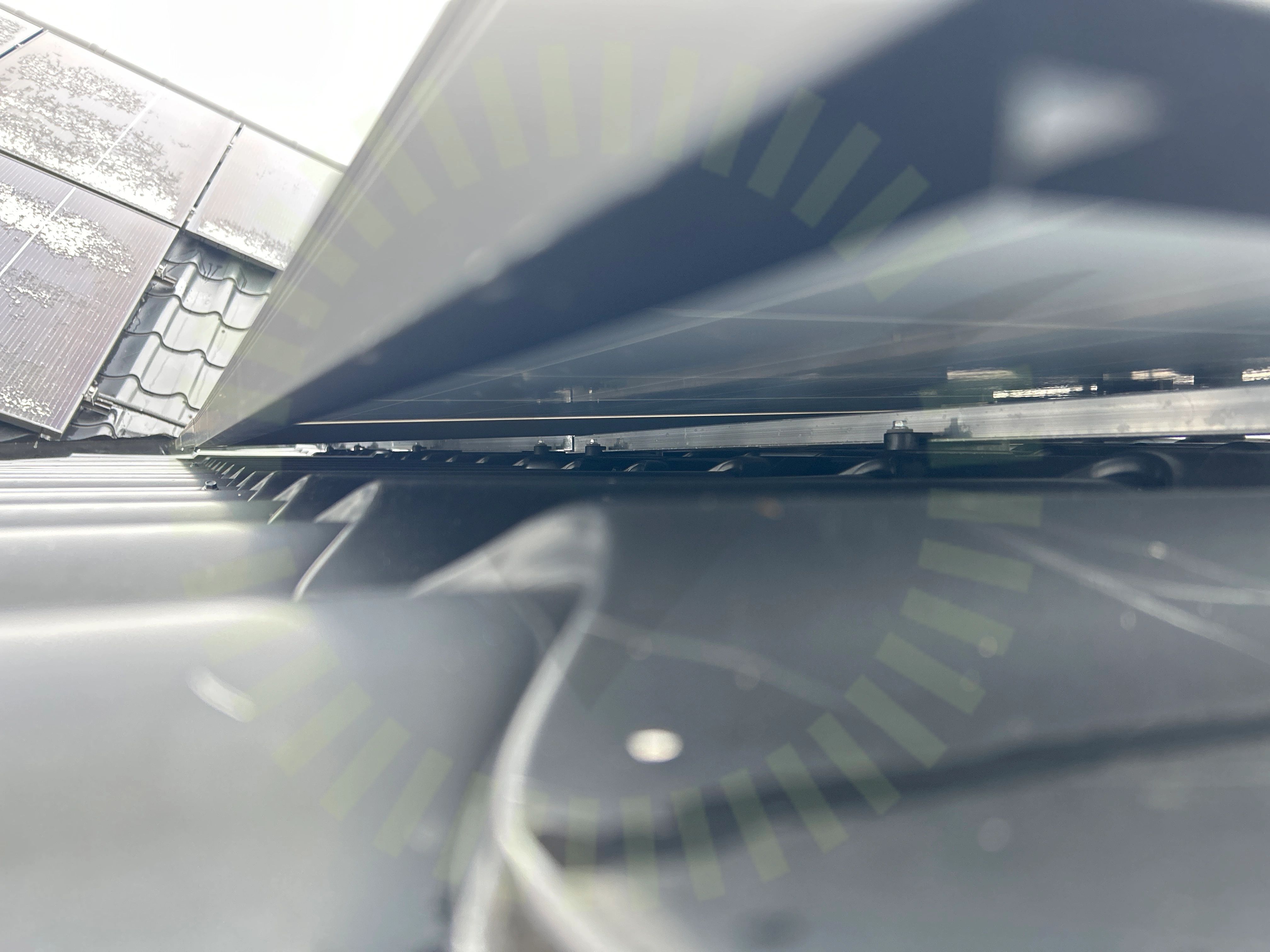

4.1 SpeedLock

Inte godkänd

SpeedLock saknas

Tillverkarens anvisningar

4.2 Toppens bredd

Inte godkänd

Taket har inte en plan yta där fästen sitter.

Tillverkarens anvisningar

4.3 Kabeluppfästning

Inte godkänd

Kablage hänger på yttertak

SS 436 40 00 (712.521.101 och 522.8.4)

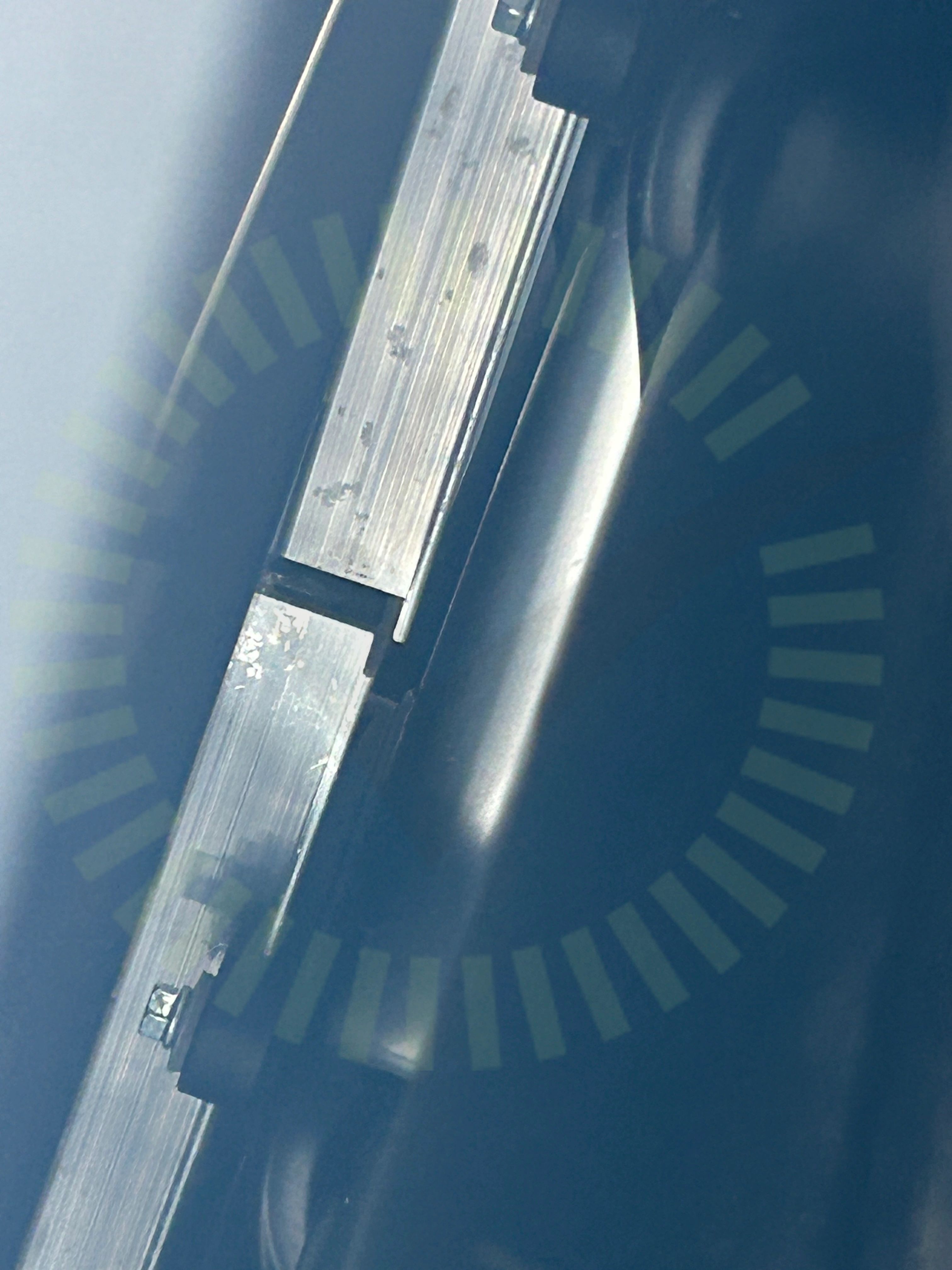

4.4 Skenskarvar

Inte godkänd

Skanskvarn inte korrekt utfört.

Tillverkarens anvisningar

4.5 Snö- och Vindlastberäkning

Inte godkänd

Överlämnad Lastberäkning stämmer inte med verkligheten. Paneldisposition fel.

Tillverkarens montageanvisningar

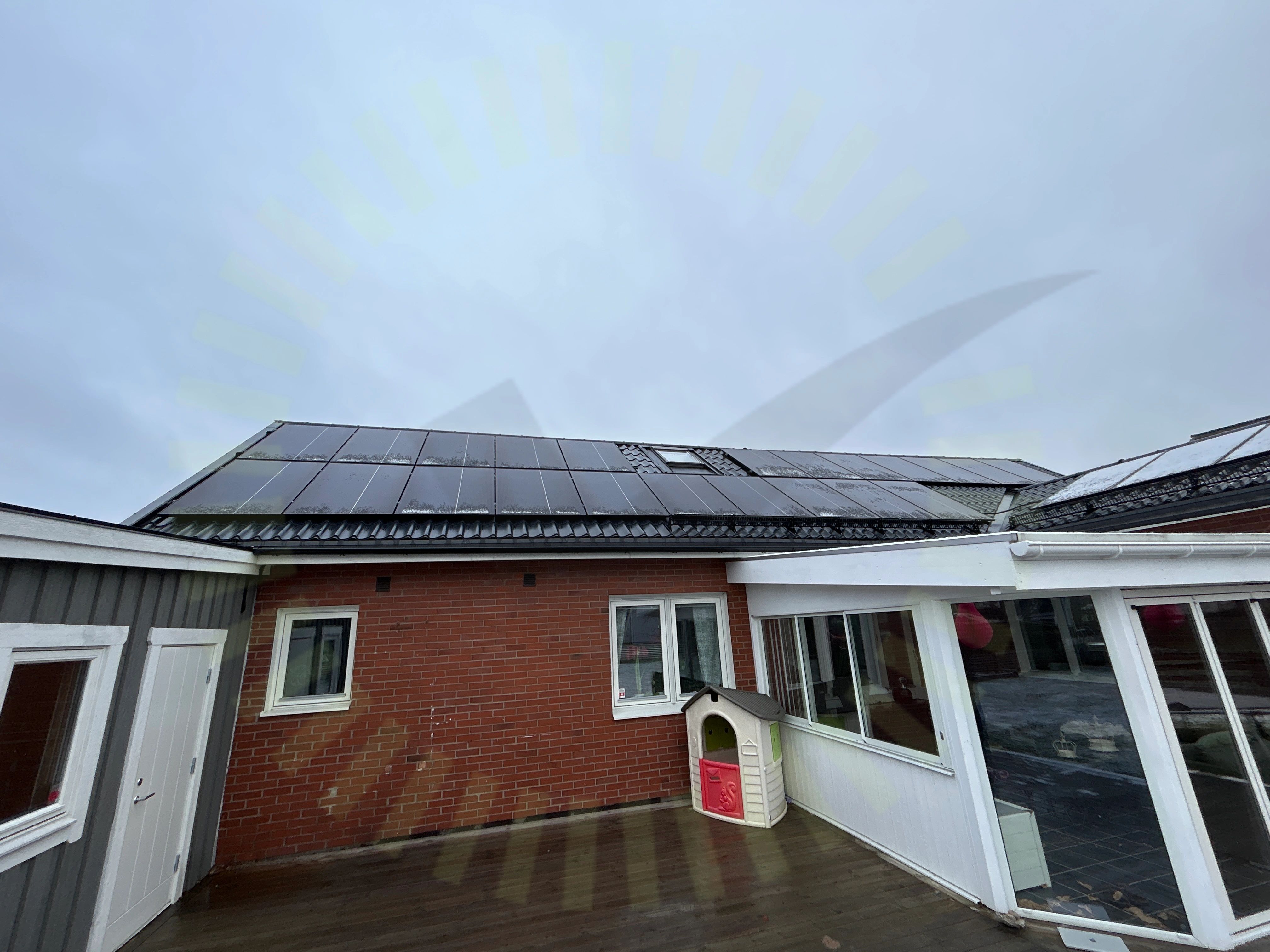

4.6 Termisk brytpunkt

Inte godkänd

Termisk brytpunkt saknas på panerad med 10 st paneler.

Tillverkarens anvisningar

Godkända kontrollpunkter

9/17

Främmande materialMittklämmorShimsSkadorSkarp kantSkyddTaklutningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/17

Skenornas infästningTakgenomföring

MEPV 120 HALF-CUT

Anmärkningar

2/10

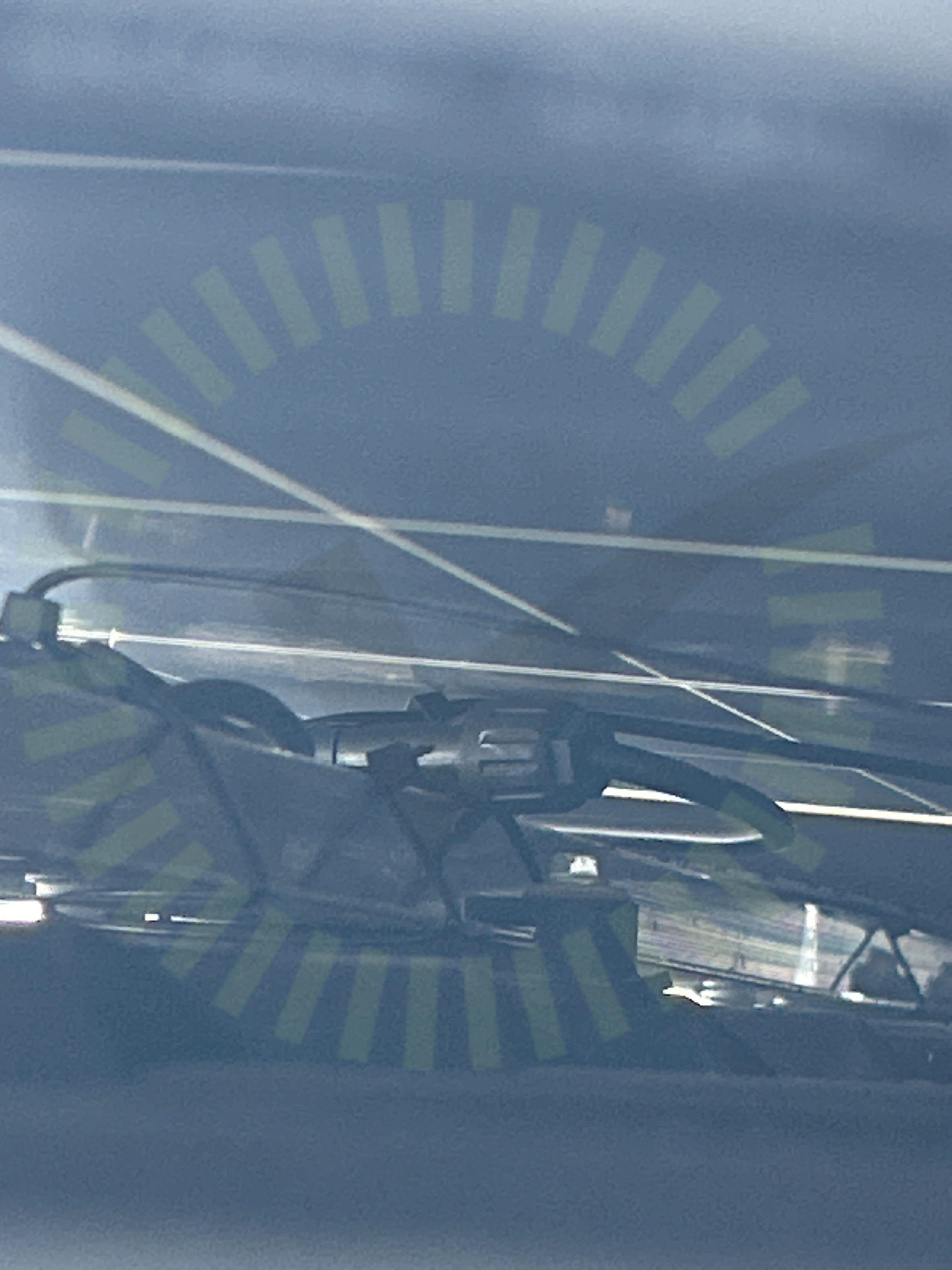

5.1 Föremål Bakstycke

Inte godkänd

Kontakt trycker mot panelens bakstycke med stöd under från skenan.

Tillverkarens montageanvisningar

5.2 Fästens placering

Inte godkänd

Fästen inte korrekt placerade. Ska sitta 22-25% av panelens längd från panelens kortsida.

Tillverkarens anvisningar

Godkända kontrollpunkter

5/10

DräneringshålHöjdskillnadMellanrumSkadorSkugga

Ej tillgängligt vid besiktning

3/10

DragavlastadeFörbindelse av kontakterSträngförläggning

MOD 3-15KTL3-X

Anmärkningar

2/15

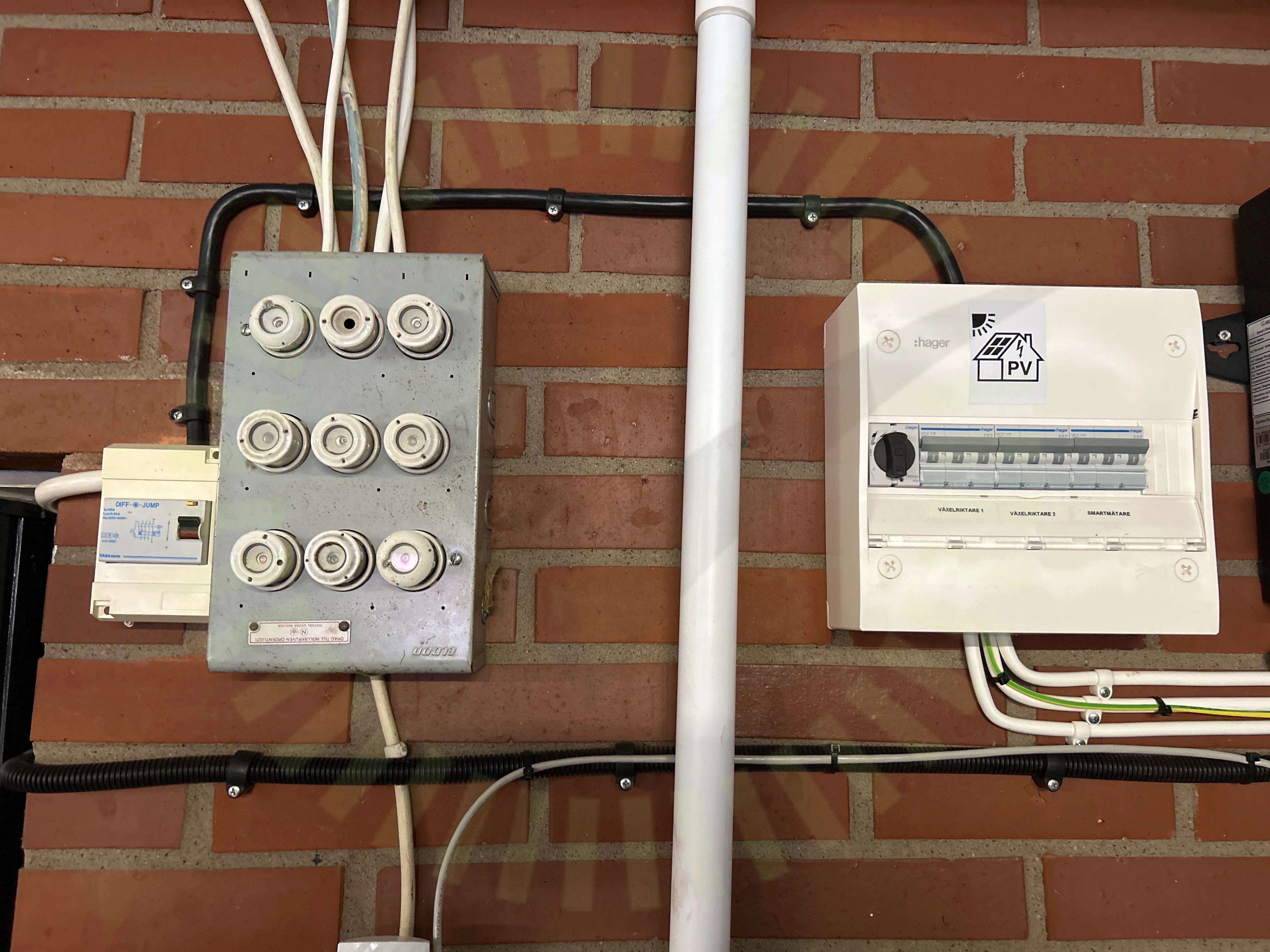

6.1 Varning för backspänning

Inte godkänd

Varning för backspänning saknas på UC.

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6

6.2 Varning för likspänning

Inte godkänd

Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

13/15

AC kabel skarp kantAC Skador på kabelAvståndDC Genomföringar DC Yttre påverkanDirekt solljusFörskruvningHuvudsäkringInformering av solcellerKontakterMärkningVinkelVäderskydd
