Besiktningsrapport

9.0

Installation genom

Delidel

Datum

12 maj 2026

Ort

Olofstorp, Västra Götalands län

Skenornas infästning

Säkerhetsavstånd

Funktionsjord

+ 7

91% godkända

9% ej godkända

Om installationen

Paneler

AIKO: MAH60Db

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

Sigenergy: Hybrid TP2

Batteri

Sigenergy: SigenStor BAT

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (18)Smartmätare (6)Säkerhetsbrytare AC (7)Tak 1: AIKO: MAH60Db (16)Tak 1: Nordmount Panntak: Bärläkt (24)Varselmärkning (4)Växelriktare (38)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

2/18

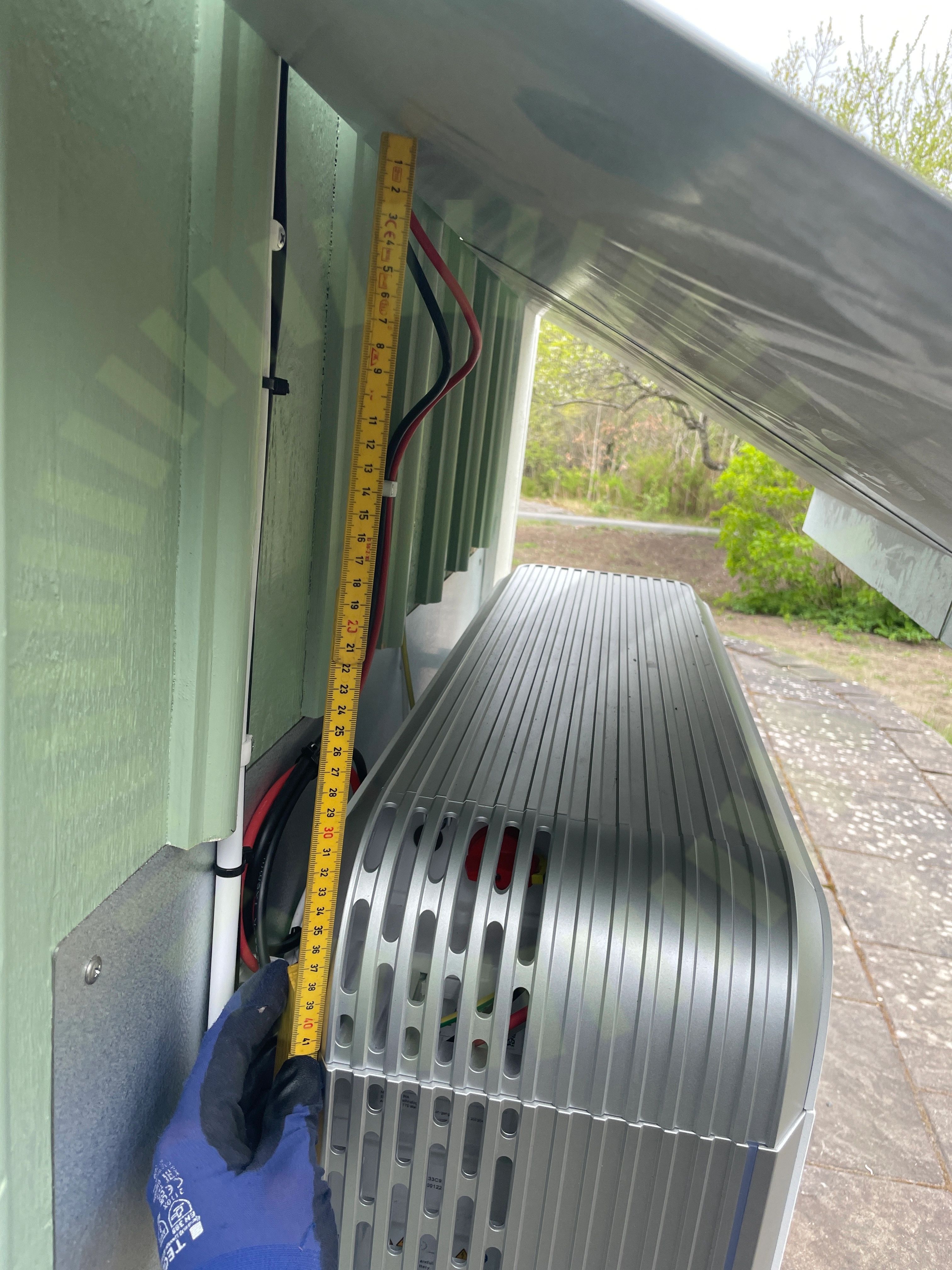

2.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 5

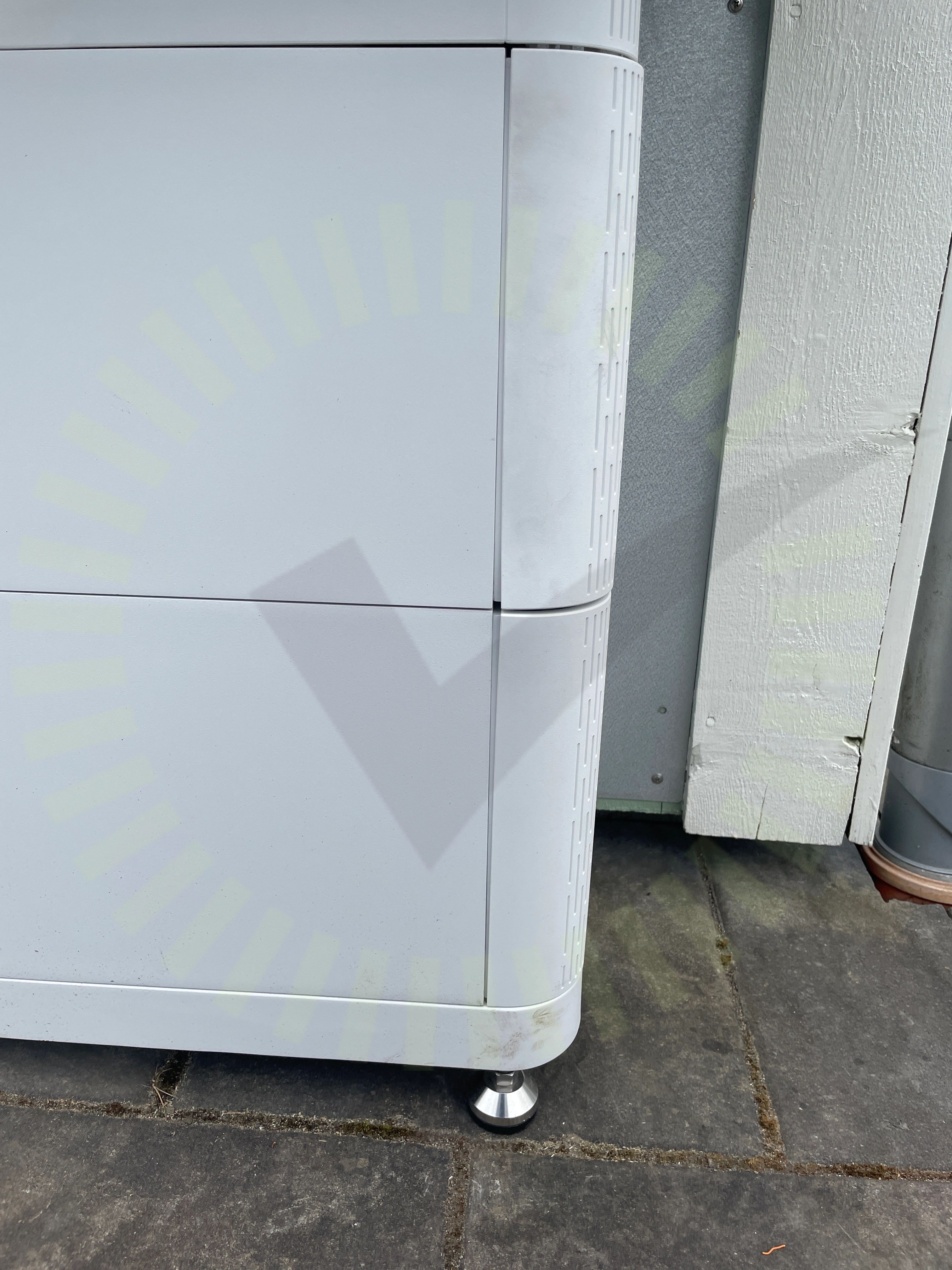

2.2 Batterikåpor

Inte godkänd

Kåpor till batteriet är inte fastsäkrade ordentligt.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 13-15

Godkända kontrollpunkter

16/18

Avstånd till hav

Avstånd till växelriktare

Bakomliggande material

Batteri PE

DC anslutning

Fastsäkring av produkt

Lutning

Placering av batteri

Sammansättning av batterimoduler

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

5/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Signalkabel till växelriktaren

Skador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Säkerhetsbrytare AC

Anmärkningar

1/7

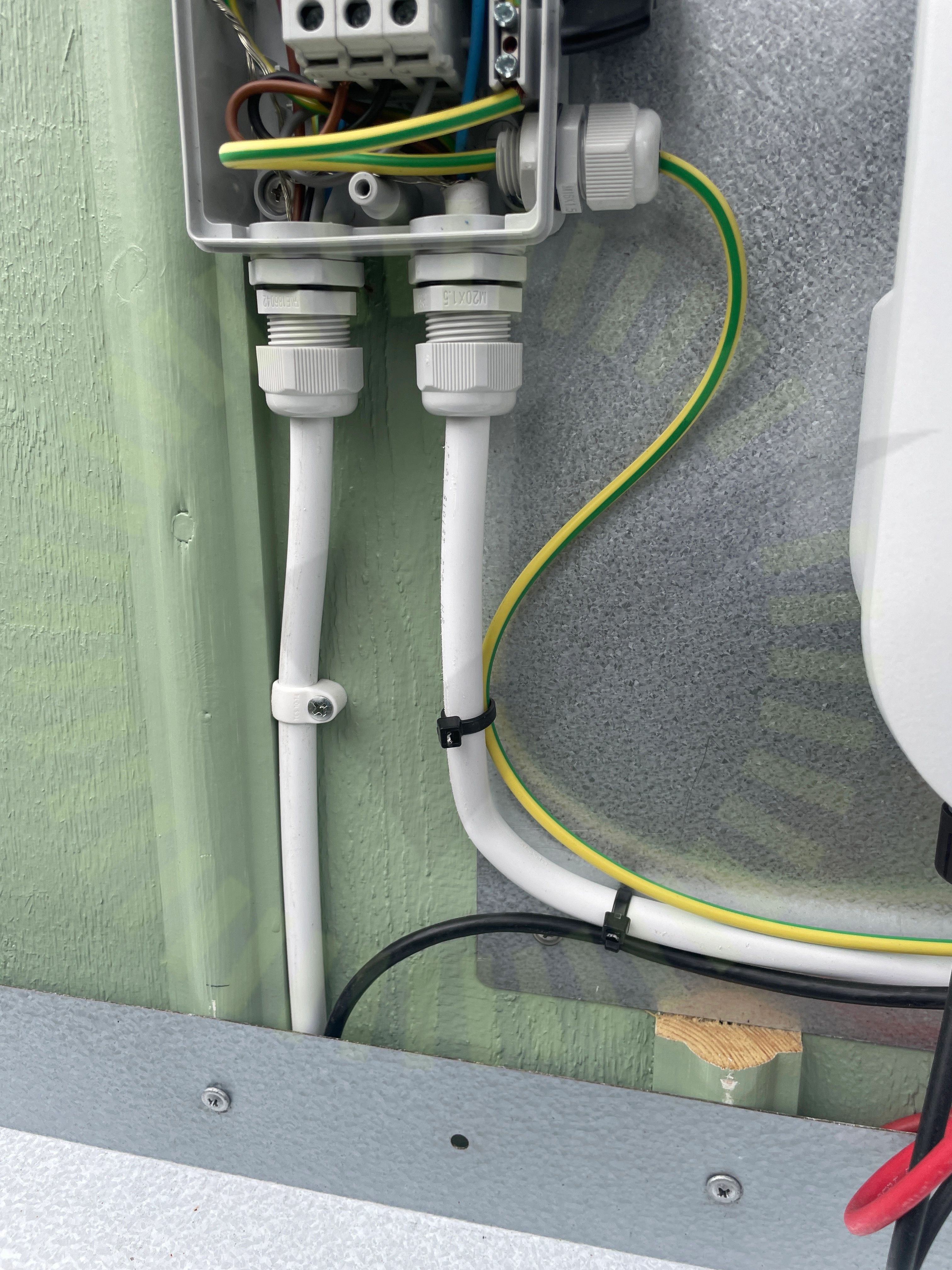

4.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1: AIKO: MAH60Db

Godkända kontrollpunkter

16/16

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1: Nordmount Panntak: Bärläkt

Anmärkningar

2/24

6.1 Skenornas infästning

Inte godkänd

Skenor infästa i takkrokens yttersta hålbild. Skenan sticker utanför kroken.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Version 2.0, Sida 3

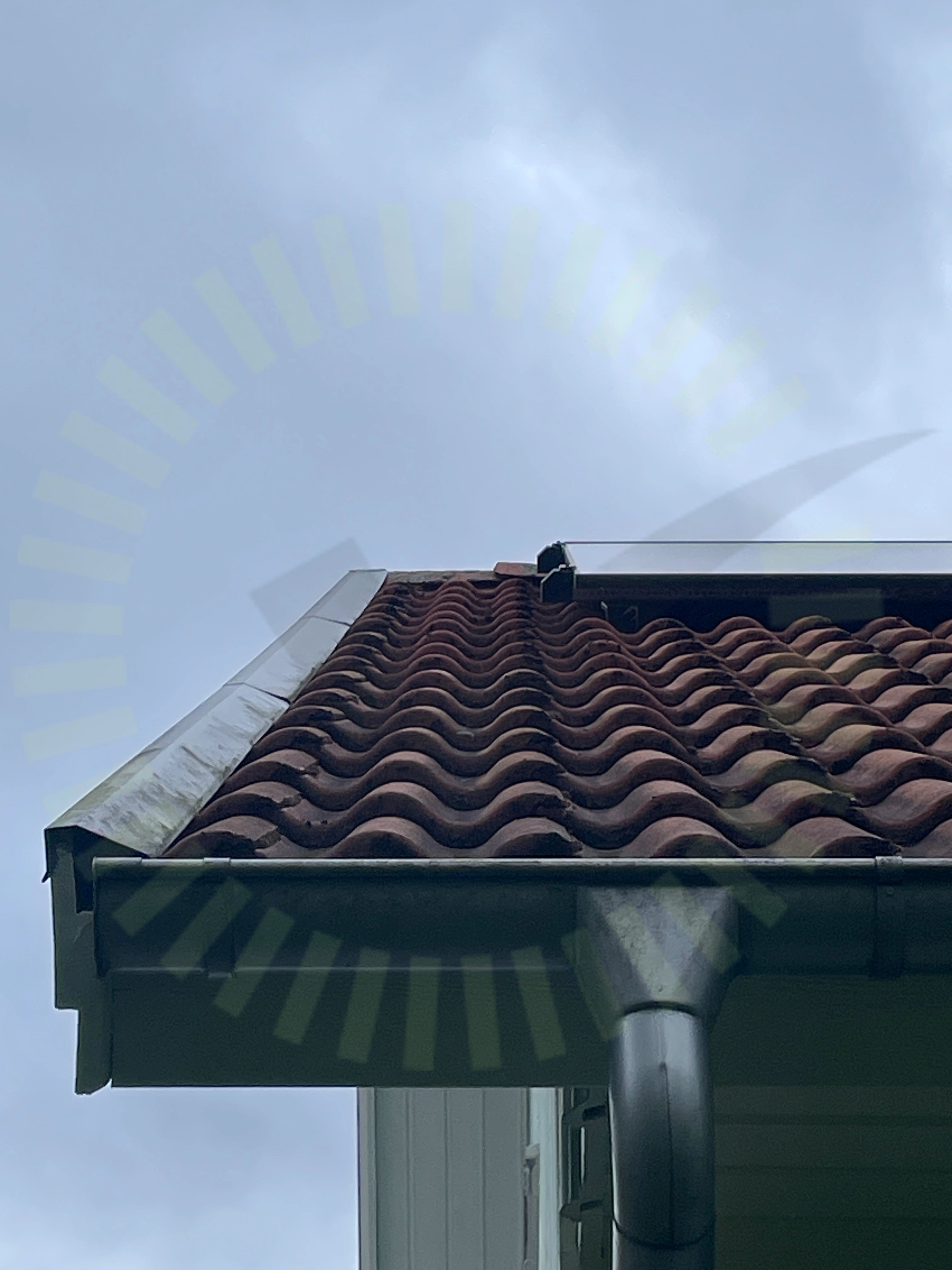

6.2 Säkerhetsavstånd

Inte godkänd

Panelerna är monterade närmare takets kant än vad som anges i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/24

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takgenomföring

Takkrokarnas CC

Termisk brytpunkt skenor

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Varselmärkning

Anmärkningar

1/4

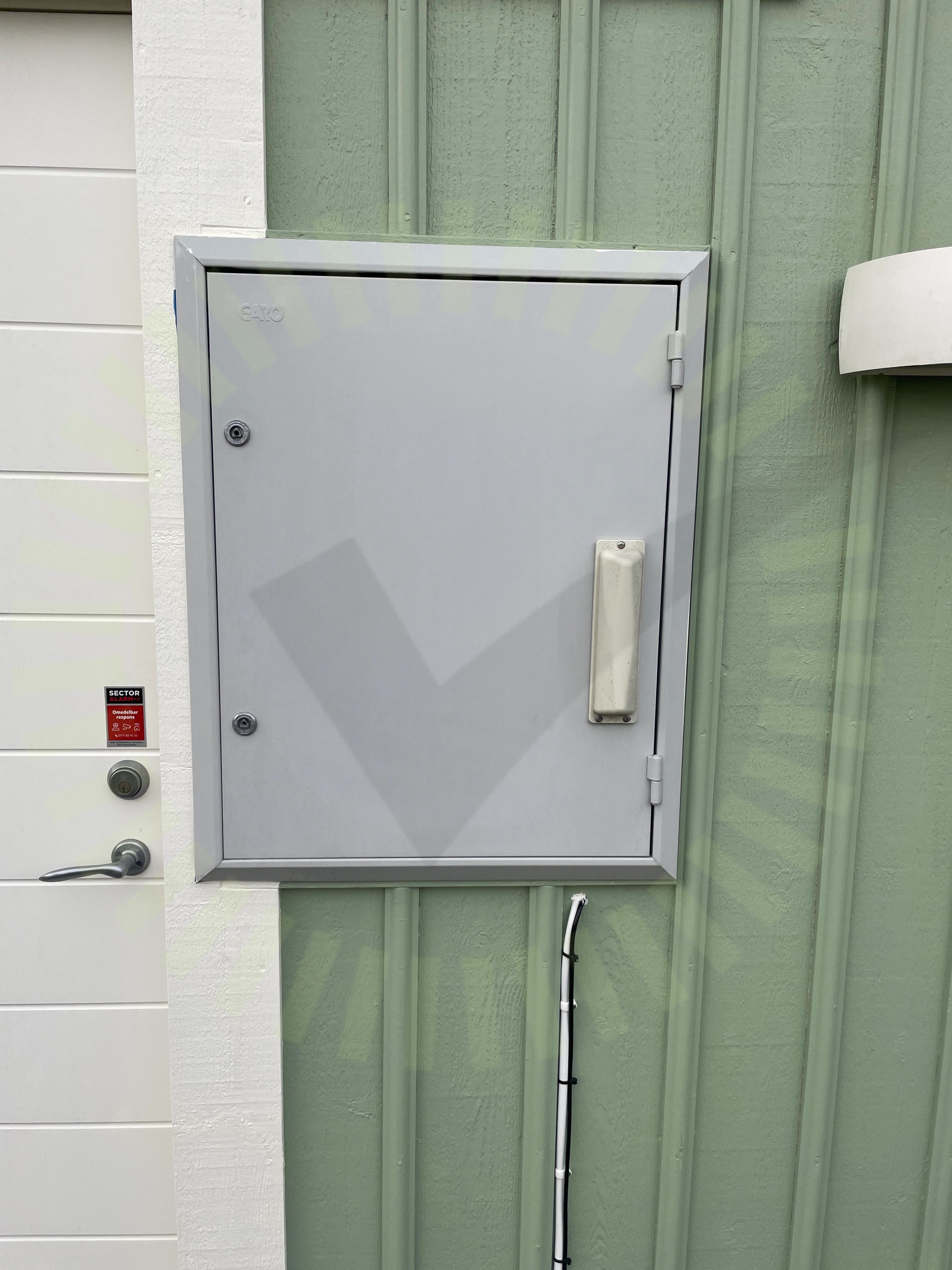

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/38

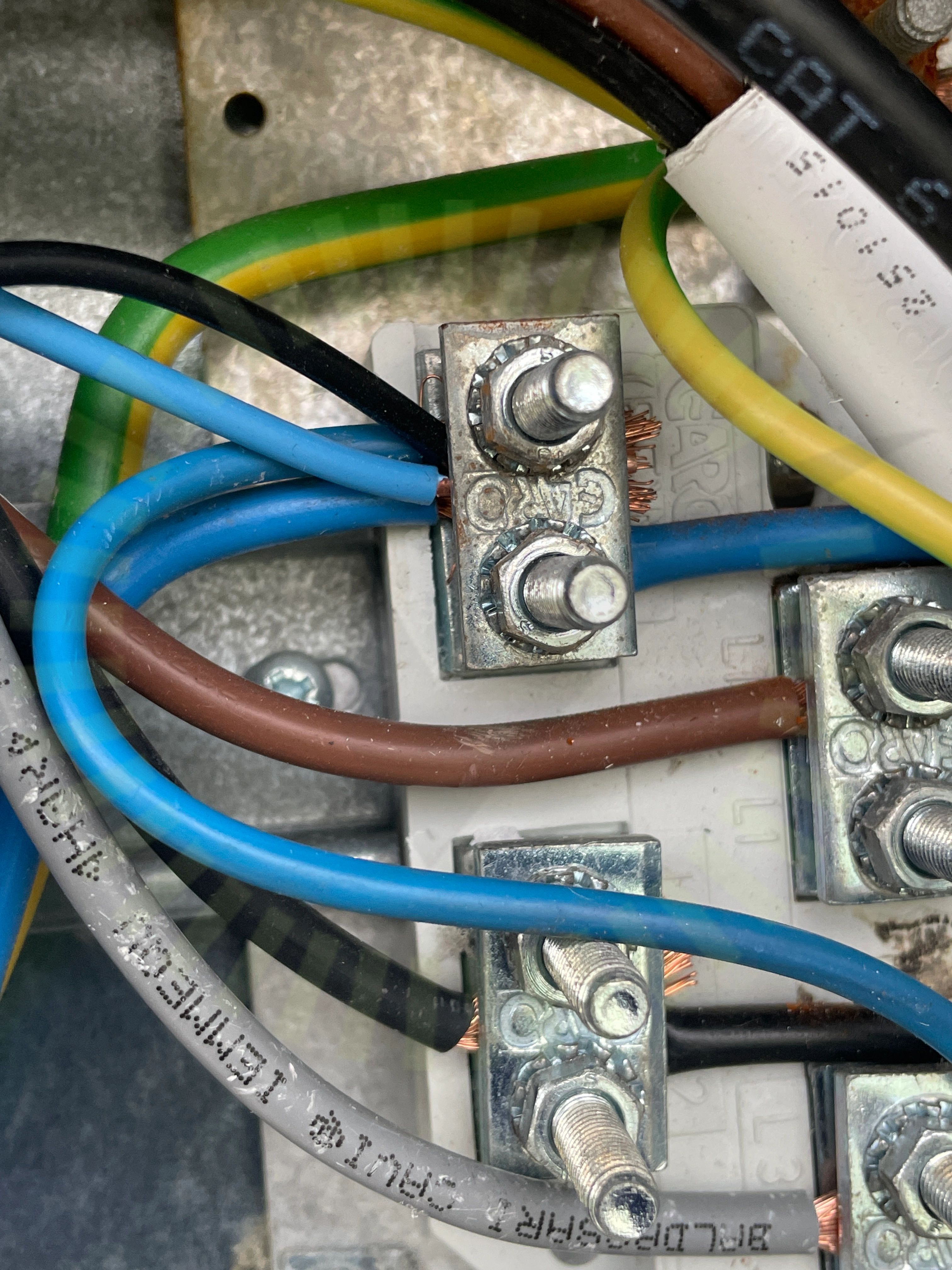

8.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

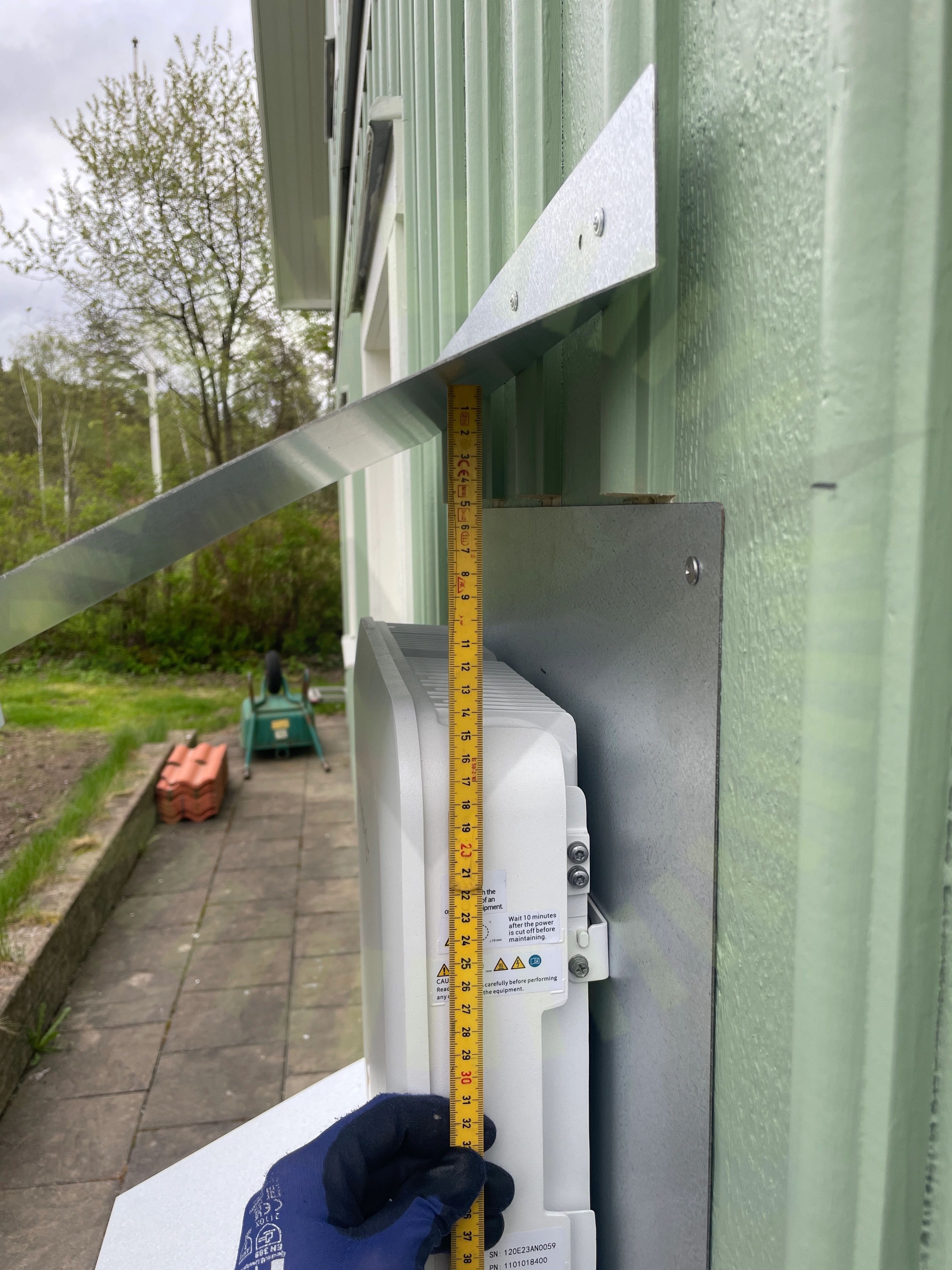

8.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära objekt som hindrar luftflödet. Detta gäller både upp och neråt.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 5

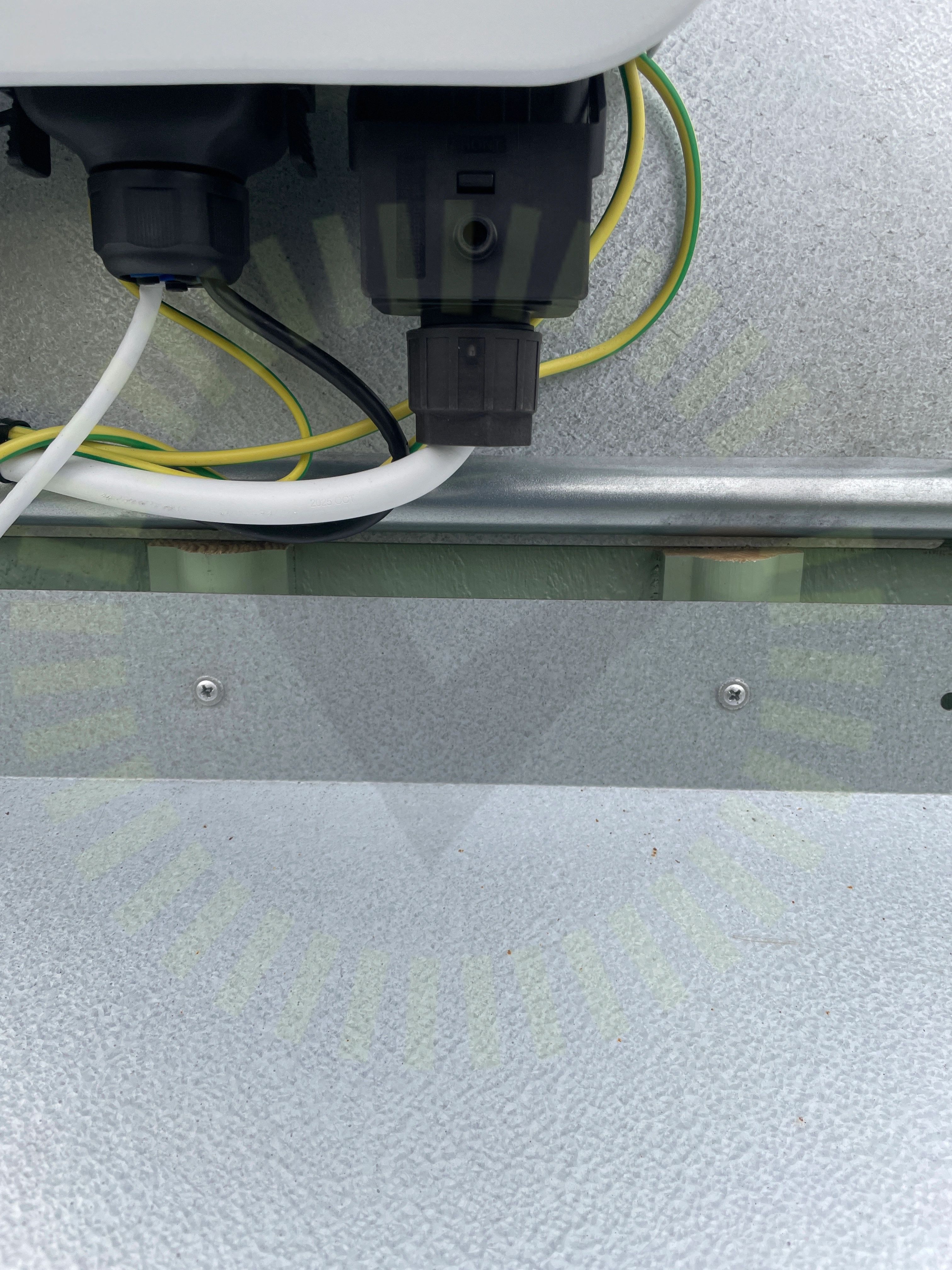

8.3 Förskruvning

Inte godkänd

Förskruvning utsätts för drag.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide, Version 1, Sida 12

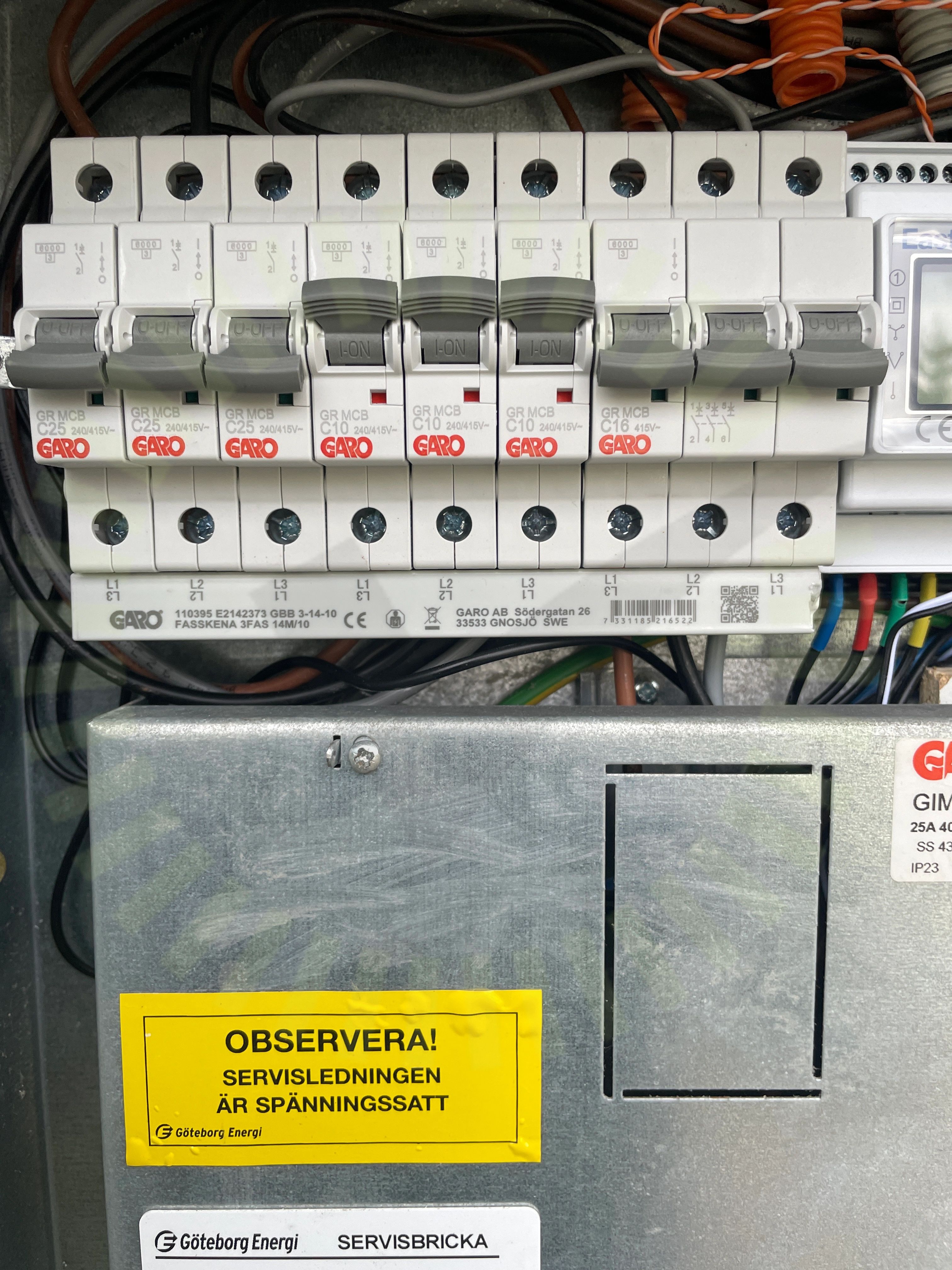

8.4 Fasskena

Inte godkänd

Fasskena sitter placerad där det finns risk för kondens.

8.5 Funktionsjord

Inte godkänd

Funtionsjorden har fel dimension och fel färgval.

SS 436 40 00, 712.542.103

Godkända kontrollpunkter

33/38

AC Kablage förläggning

Anslutning av växelriktare

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
