3.1 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00, 712.526
Besiktningsrapport
8.7
Installation genom
Nova Solar
Datum
19 september 2023
Ort
Onsala, Hallands län
89% godkända11% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7AnslutningBöjradieEgenskaperFörskruvningarInfästningPlaceringYttre påverkan
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
1/17Godkända kontrollpunkter
15/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramÖverlappning
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Van Der Valk: Strongline Heavy Duty roof hook
Anmärkningar
6/24

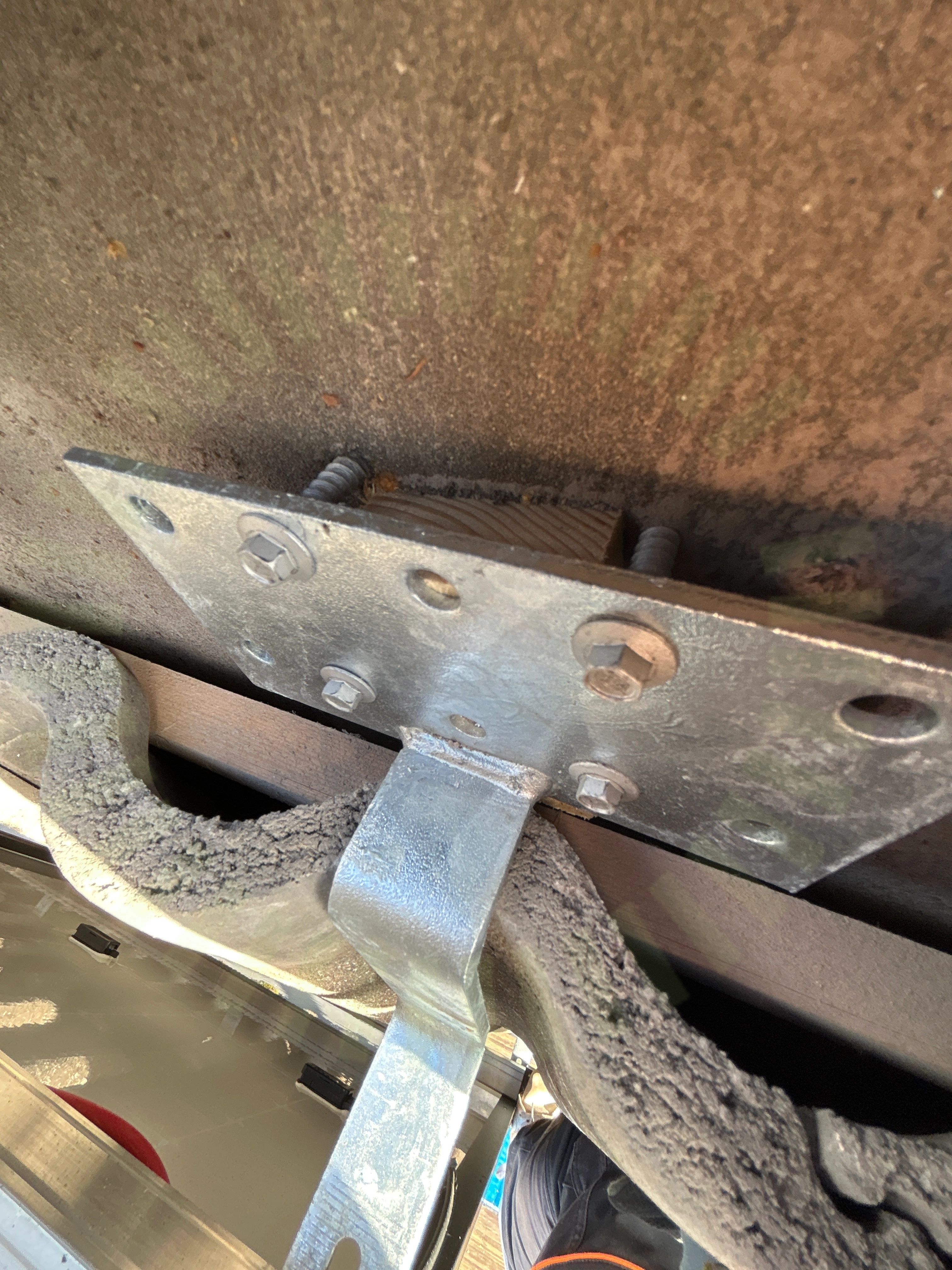

4.1 Råspontsinfästning
Inte godkändUndertakets dimensioner uppfyller inte tillverkarens krav för infästning utanför takstol.
Datablad Strongline Heavy Duty Takkrok, Sida 2
4.2 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. T-bult ligger felaktigt.
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 19-20
4.3 Skenornas infästning
Inte godkändT-bulten sitter inte korrekt i skenan.
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17
4.4 Skenornas överhäng
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
4.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.6 Takkrokarnas CC
Inte godkändEn korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
17/24Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaTakets lutningTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/24Takstolsinfästning
Varselmärkning
Anmärkningar
2/5

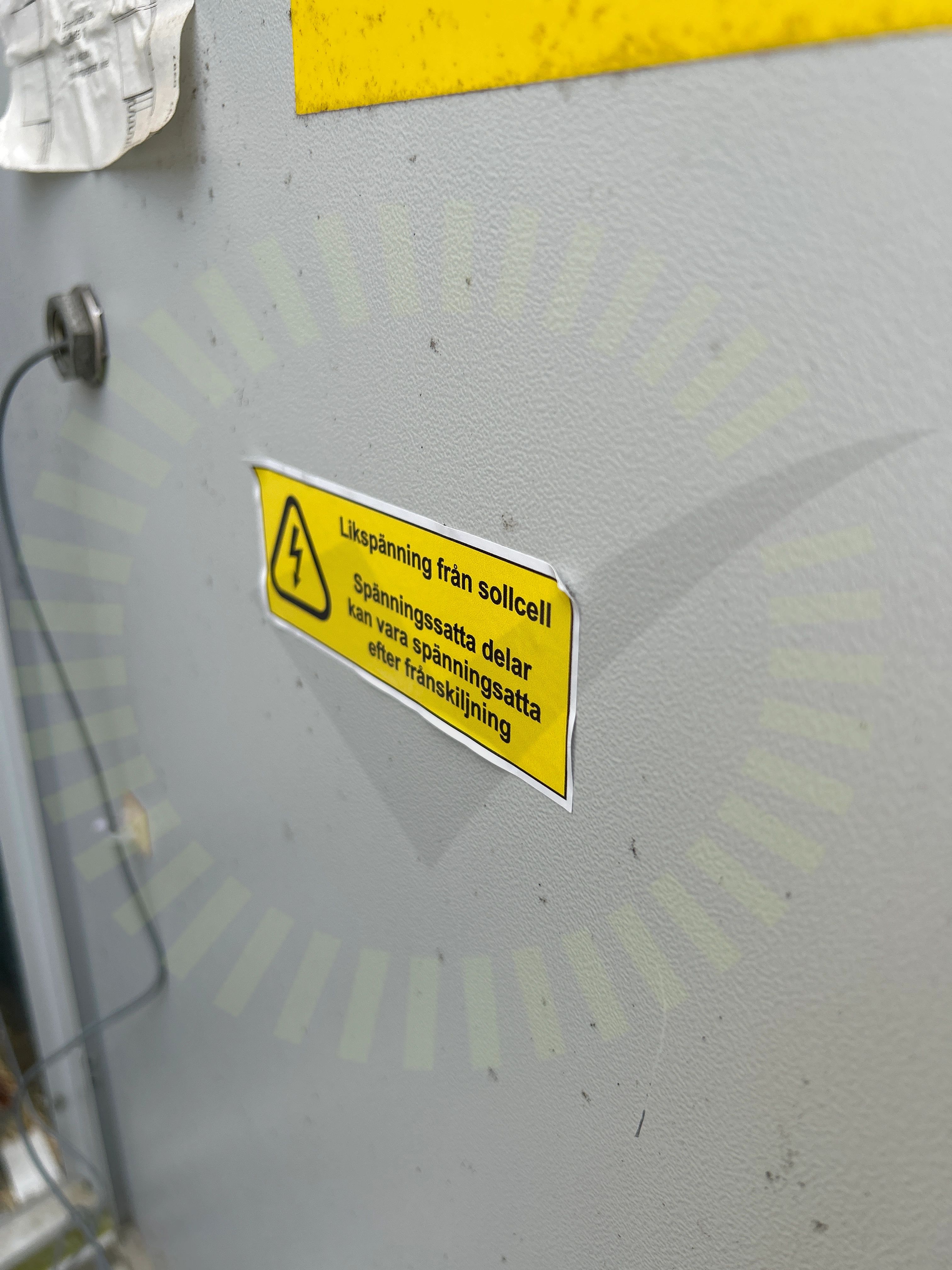

5.1 Tillförlitligt fäst
Inte godkändSkyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.
5.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/5Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
2/37

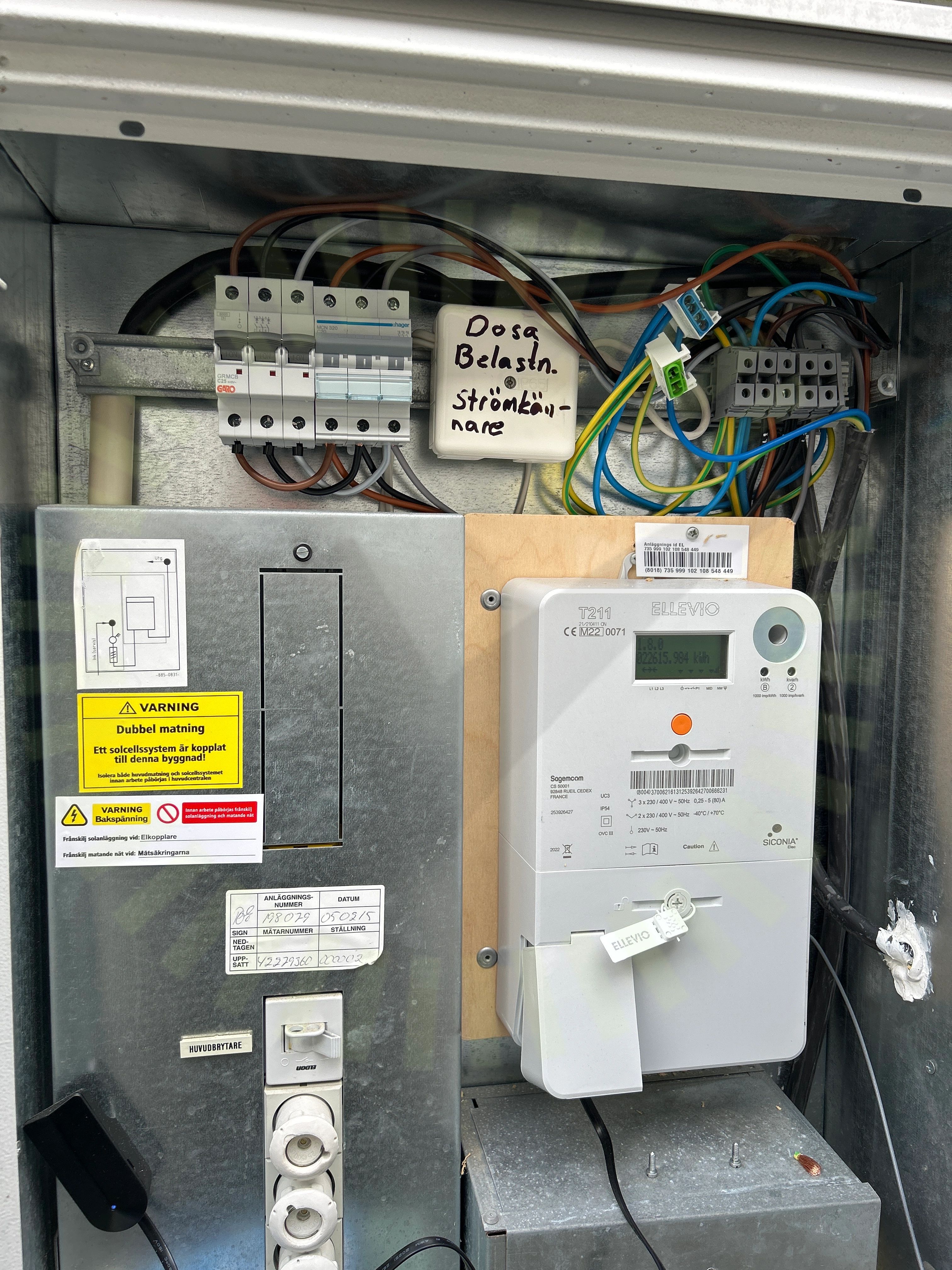

6.1 Dubbel matning
Inte godkändStigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

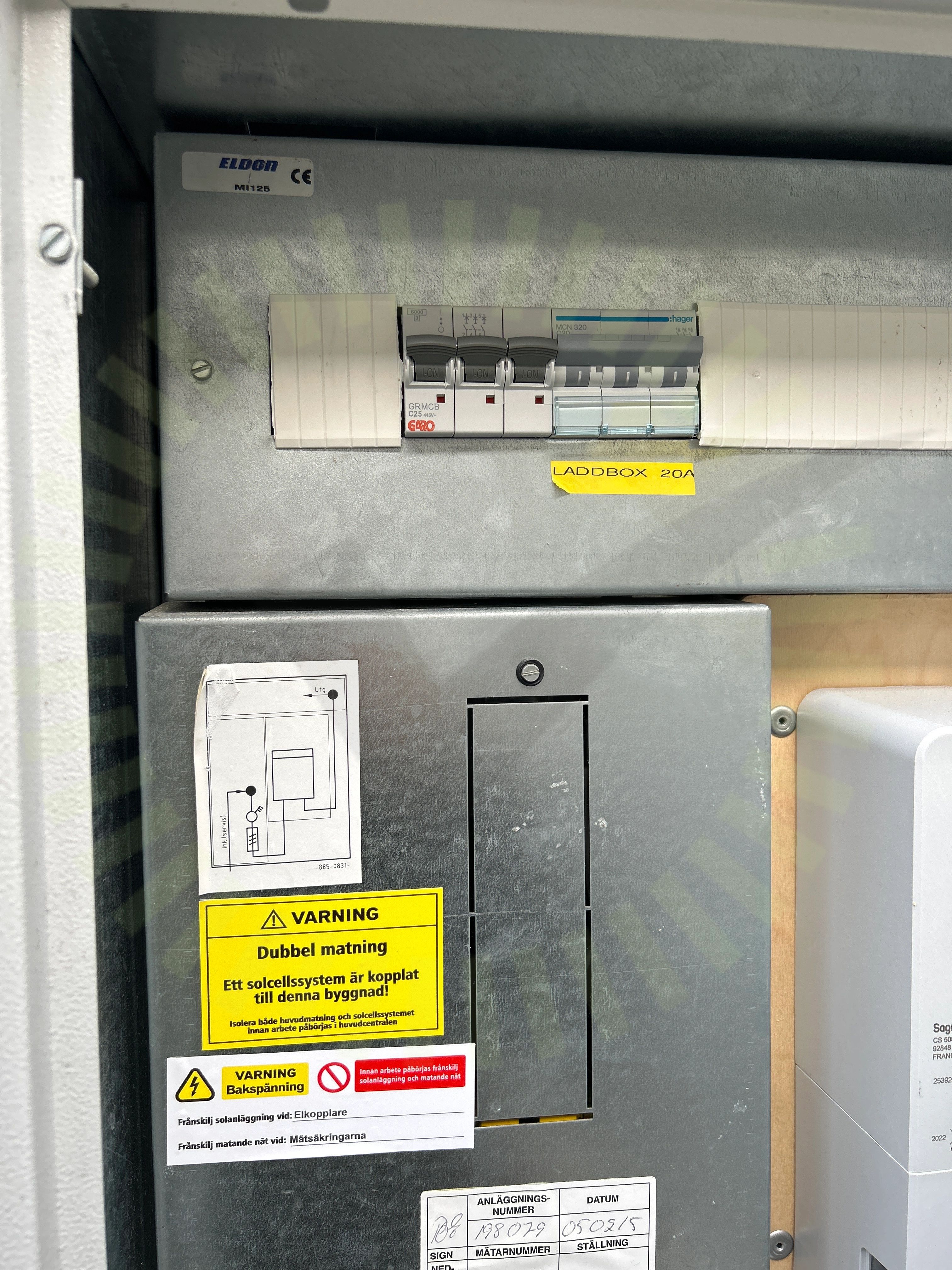

6.2 Identifiering
Inte godkändMärkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
35/37AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
