Besiktningsrapport
9.5
Installation genom
Nova Solar
Datum
7 augusti 2023
Ort
Torslanda , Västra Götalands län
PEN-ledare
Kabeluppfästning
Väderbeständigt material
96% godkända
4% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
Weland Stål: Råspont
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Anslutning
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Tak 1, Longi: LR5-54HPB 390-410M
Godkända kontrollpunkter
15/16
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Kopplingslåda
Mellanrum
Panelkablagets böjradie
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Överlappning
Ej tillgängligt vid besiktning
1/16
Strängförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
2/23

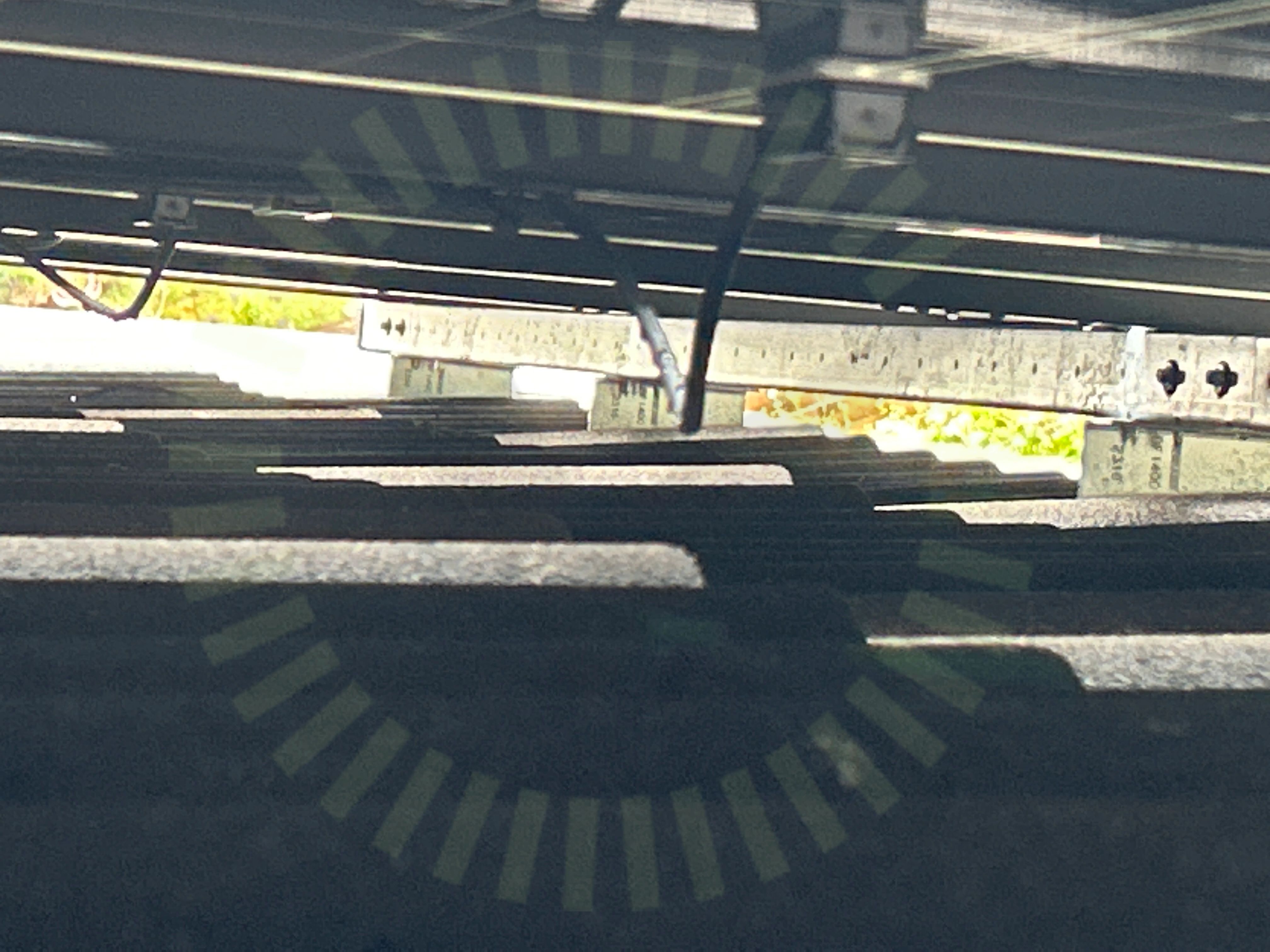

4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
4.2 Snö- och Vindlastberäkning
Inte godkänd
Inmatade värden i lastberäkningen stämmer inte med verkligheten. Högre takhöjd än i lastberäkning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
19/23
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmor rätt förläggning
Mittklämma skruv
Mittklämmor
Placering
Råspontsinfästning
Skador
Skenornas infästning
Skenornas överhäng
Skenskarvar
Takkrokarnas CC
Tvådelad Takkrok
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Ej tillgängligt vid besiktning
2/23
Takgenomföring
Underbyggnad
Undercentral
Anmärkningar
1/9
5.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.
SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
8/9
Brytare
Böjradie
Femledarsystem
Förskruvningar
Infästning
IP-Klassning
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/37

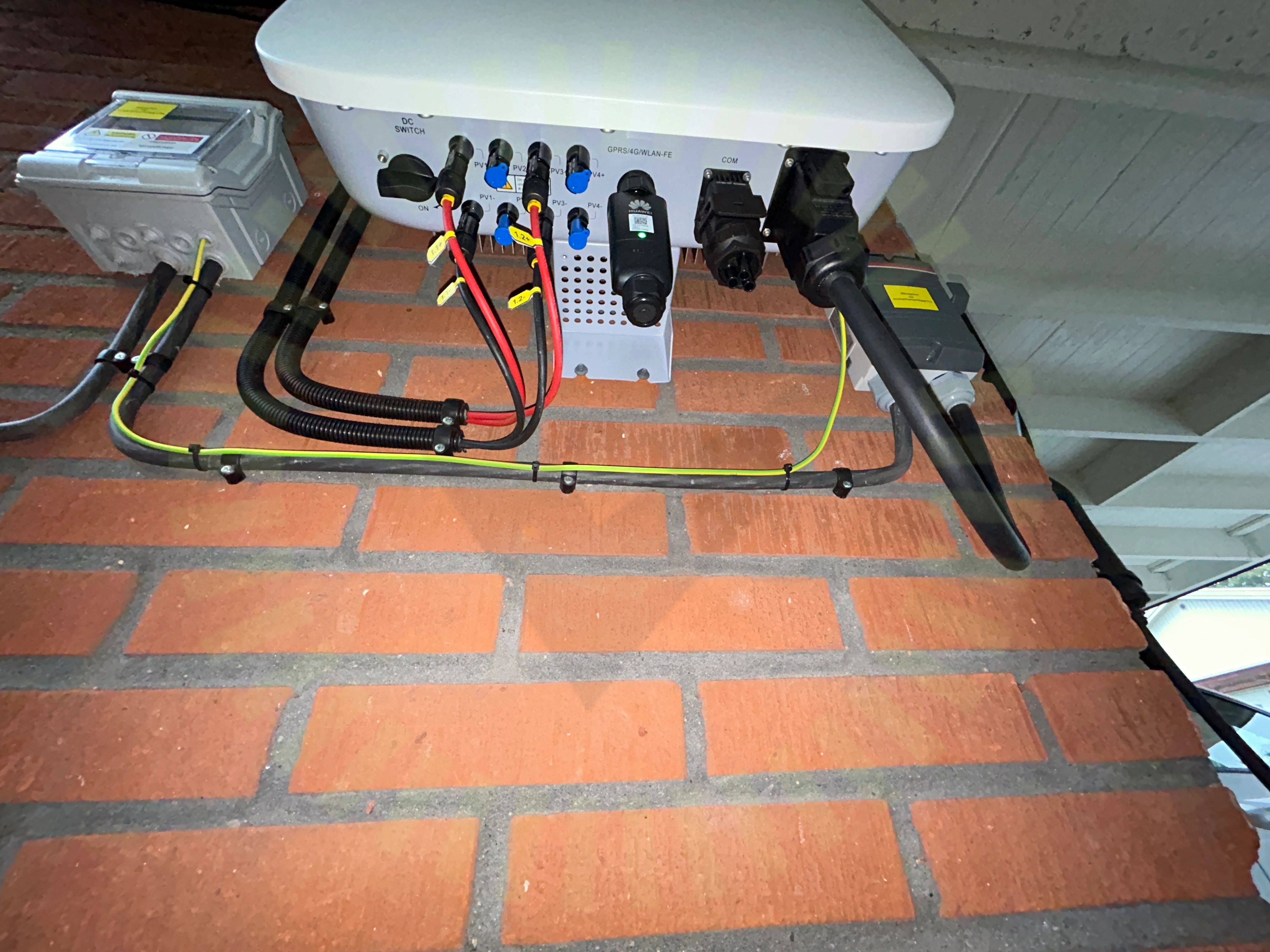

7.1 Väderbeständigt material
Inte godkänd
Jordkabel är ej väderbeständig.
Godkända kontrollpunkter
36/37
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter förskruvning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare anslutna
Likspänningskomponenter
Missvisande varselmärkning
Märkning
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderskydd
Växelriktarens IP klassning
