Besiktningsrapport
9.7
Installation genom
Raymond
Datum
24 maj 2024
Ort
Eksjö, Jönköpings län
Klämmornas placering
Ändklämmor
98% godkända
2% ej godkända
Om installationen
Paneler
GruppSol: Sverigepanelen 455W
Optimerare
FerroAmp: SSO 8kW
Montagesystem
K2: SingleRail: Single Hook 3S
Växelriktare
FerroAmp: EnergyHub Wall 14kVA
Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Optimerare
Godkända kontrollpunkter
12/12
Avstånd närliggande objekt
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Kabeldimensionering
Kabelradie
Kontakter
Max total effekt
Placering
Väderskydd
Tak 1, GruppSol: Sverigepanelen 455W
Anmärkningar
1/16
3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Infästningsinstruktioner Sverigepanelen
Godkända kontrollpunkter
14/16
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas överlappning
Kontaktdon
Kontaktdon 2
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/16
Strängförläggning
Tak 1, K2: SingleRail: Single Hook 3S
Anmärkningar
1/25

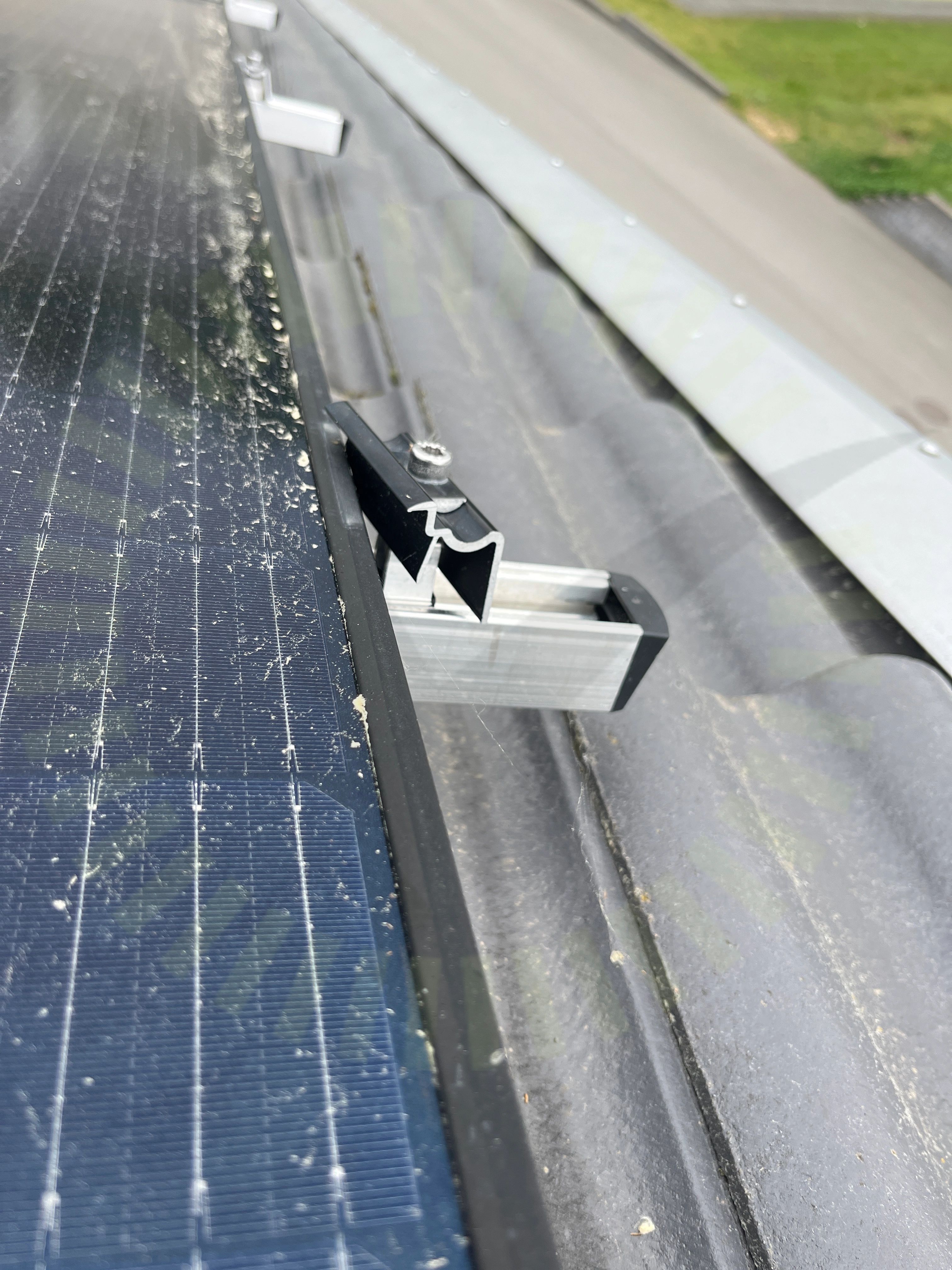

4.1 Ändklämmor
Inte godkänd
Ändklämman är inte åtdragen.
Godkända kontrollpunkter
24/25
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning utanför takstol
Infästningar
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Mittklämmor
Placering
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Skruvar korrekt
Snö- och Vindlastberäkning
Takets lutning
Takgenomföring
Takkrokarnas CC
Takstolsinfästning
Tvådelad takkrok
Underliggande takpanna
Väderbeständigt material
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Anslutning till Power Distribution box
Avstånd närliggande objekt
DC Kablage förläggning
DC Kablage skydd
DC Kontakt
DC Kontakter
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Internet
Kabeldimensionering
Kabeldimensionering AC
Kabeldimensionering DC
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Strömtransformatorer
Säkring
Tillgänglighet
Väderbeständigt material
Värmeutveckling
Växelriktarens IP klassning
