Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Raymond

Datum

7 november 2023

Ort

Billdal, Västra Götalands län
Panelkablagets böjradie
Ändklämmor
Anslutning av ledare
90% godkända10% ej godkända

Om installationen

PanelerRaymond/Sverigepanelen: Doubleglass 430W
PanelerRaymond/Sverigepanelen: Doubleglass 530W
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
Raymond

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

5/40

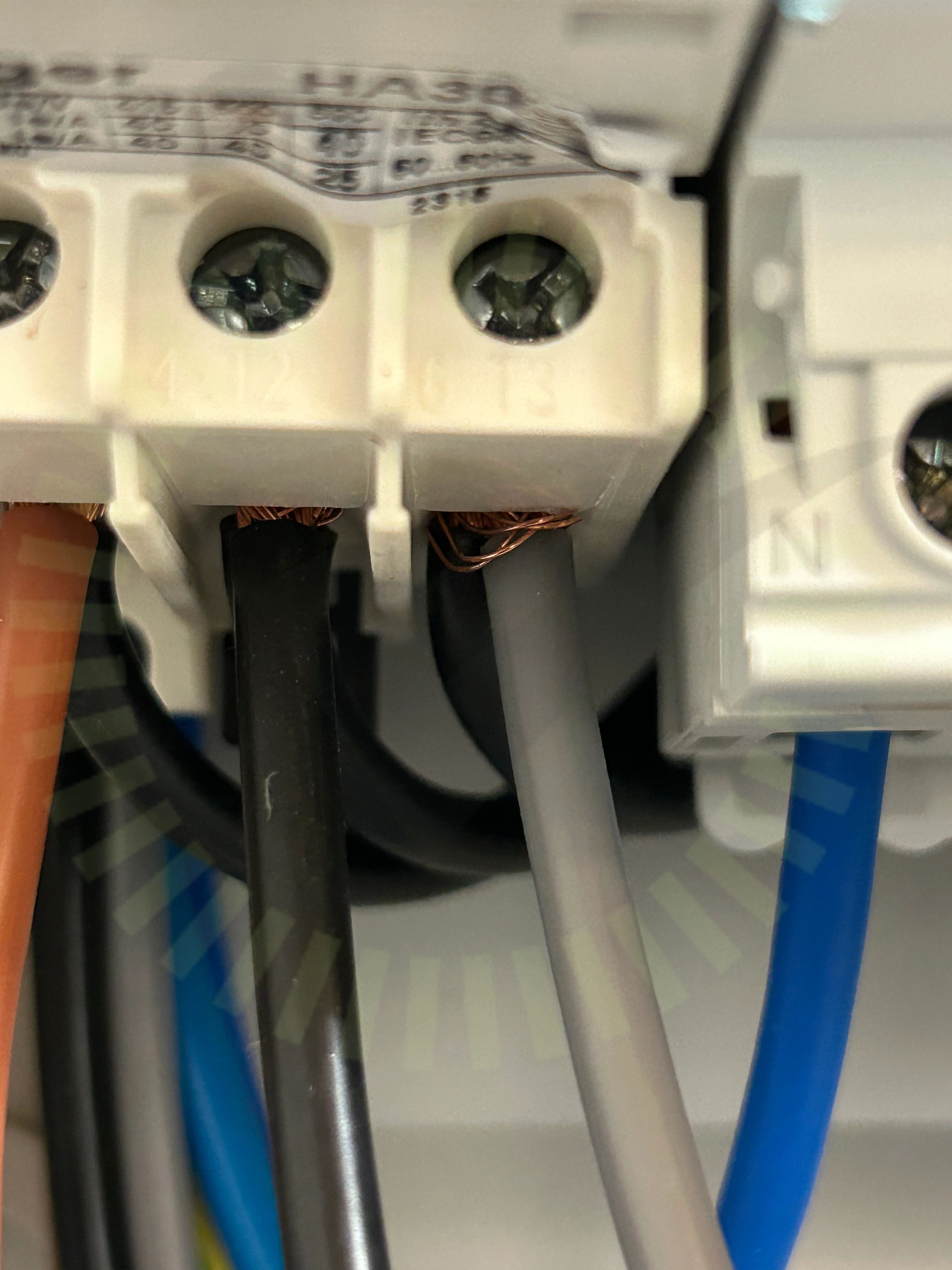

Anslutning av ledare

2.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)
DC Kontakter anslutning

2.2 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

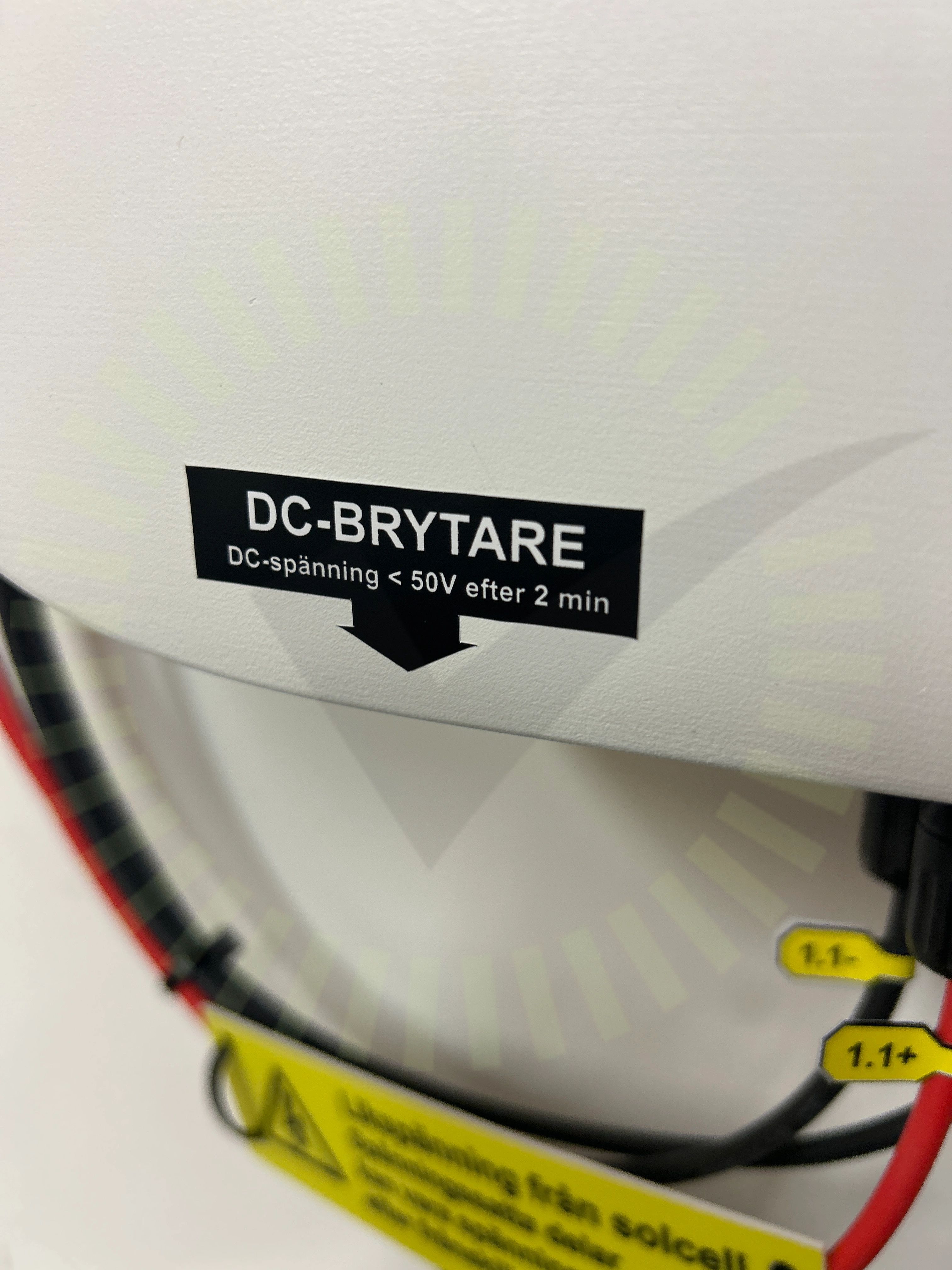

Missvisande varselmärkning

2.3 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande.

2.4 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

Informering av solceller

2.5 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

35/40
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Raymond/Sverigepanelen: Doubleglass 430W

Anmärkningar

3/20

3.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Manual finns inte tillgängligt.

Kontaktdon

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

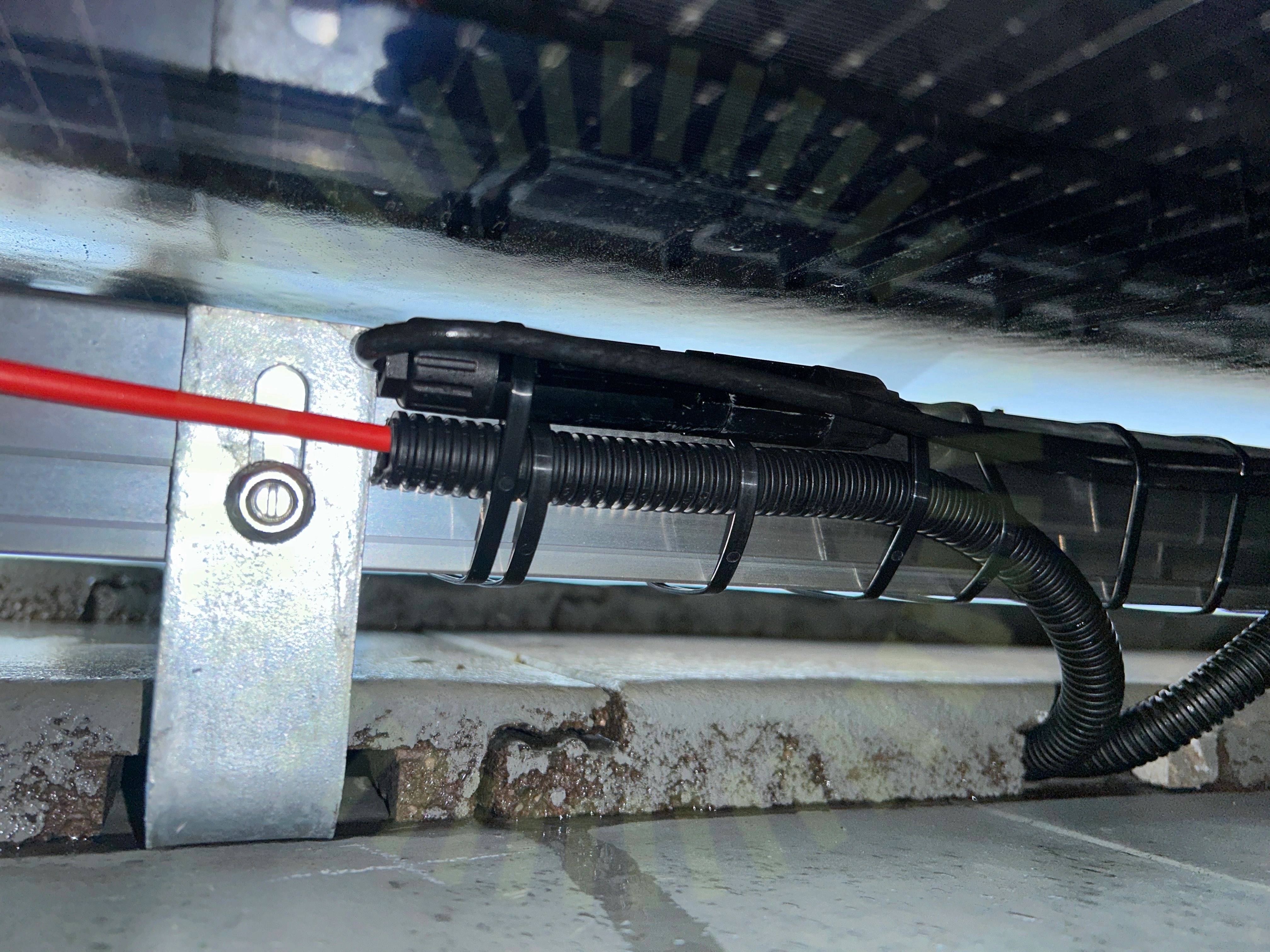

Panelkablagets böjradie

3.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

11/20
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

6/20
Avstånd till havAvstånd till ytaKlämmornas storlekKlämmornas överlappningLutningSträngförläggning

Raymond/Sverigepanelen: Doubleglass 530W

Anmärkningar

2/20

4.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Manual finns inte tillgängligt.

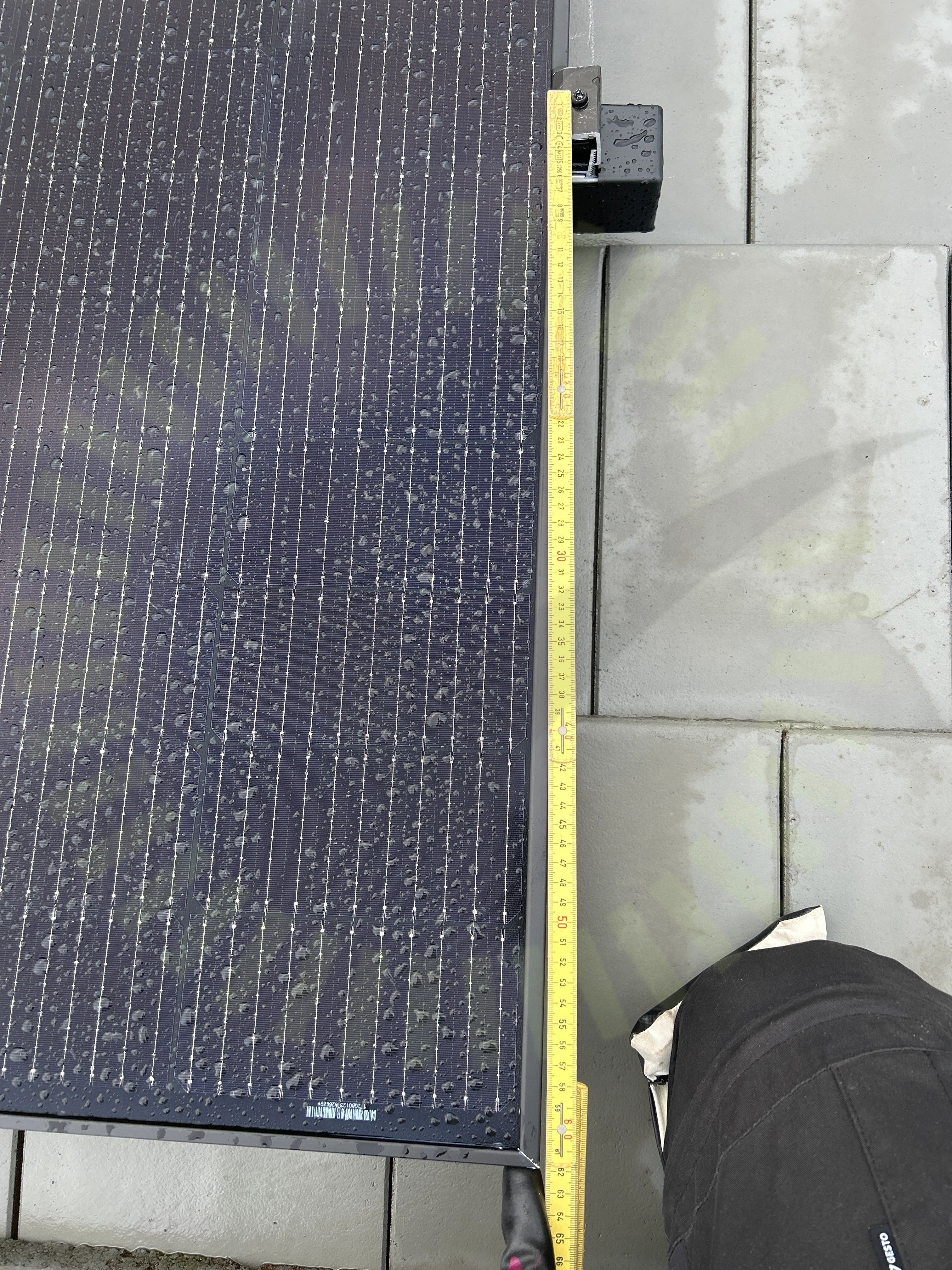

Klämmornas placering

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Uppdaterade infästningsinstruktioner Svergiepanelen

Godkända kontrollpunkter

11/20
DräneringshålFöremål mot bakstyckeKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

7/20
Avstånd till havAvstånd till ytaFörbindelse av kontakterKlämmornas storlekKlämmornas överlappningLutningSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

1/22

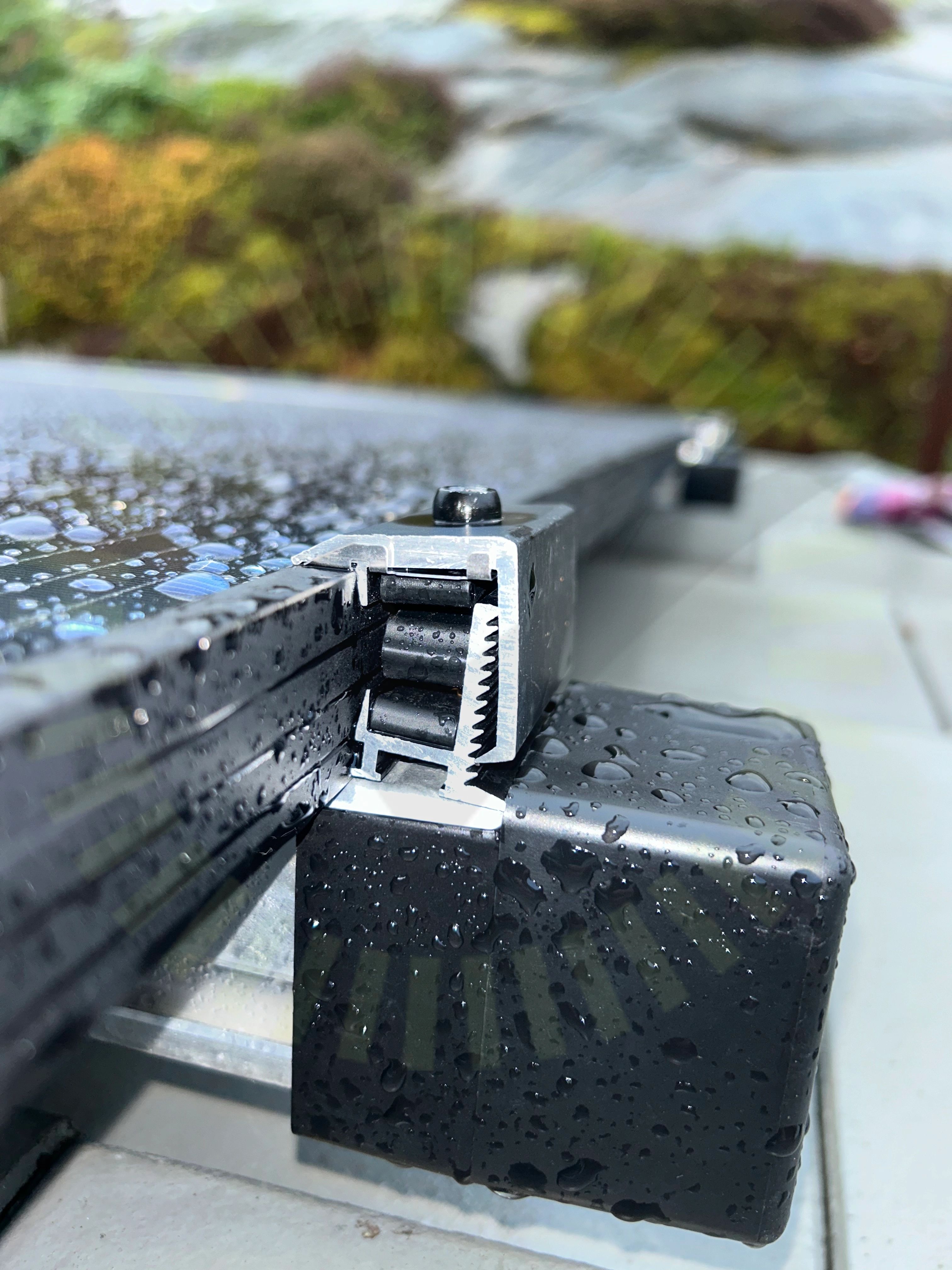

Ändklämmor

6.1 Ändklämmor

Inte godkänd

Panelens ändklämmor är inte korrekt monterade. Låsningen i ryggen är inte korrekt.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 21-22

Godkända kontrollpunkter

21/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakstolsinfästningUnderliggande takpannaVäderbeständigt material
