Besiktningsrapport

7.8

Installation genom

Svea Solar

Datum

13 januari 2023

Ort

Skummeslövsstrand, Hallands län

Fästens placering

Skena överhäng

Skarvning av skena

+ 8

83% godkända17% ej godkända

Om installationen

PanelerRisen: RSM40-8-xxxMB

OptimerareHuawei: SUN2000P - 450W

MontagesystemESDEC Lutande tegeltak

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/14

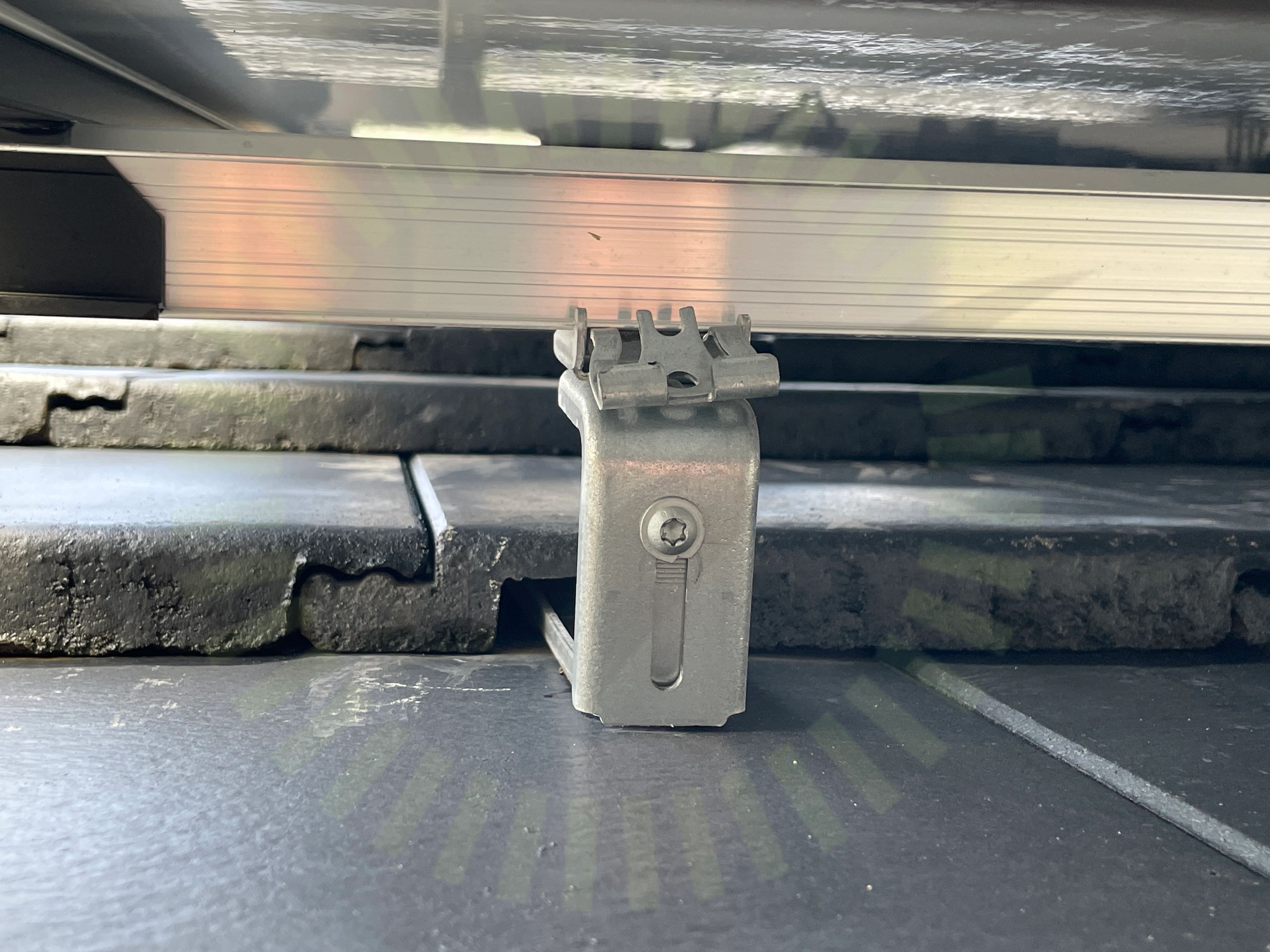

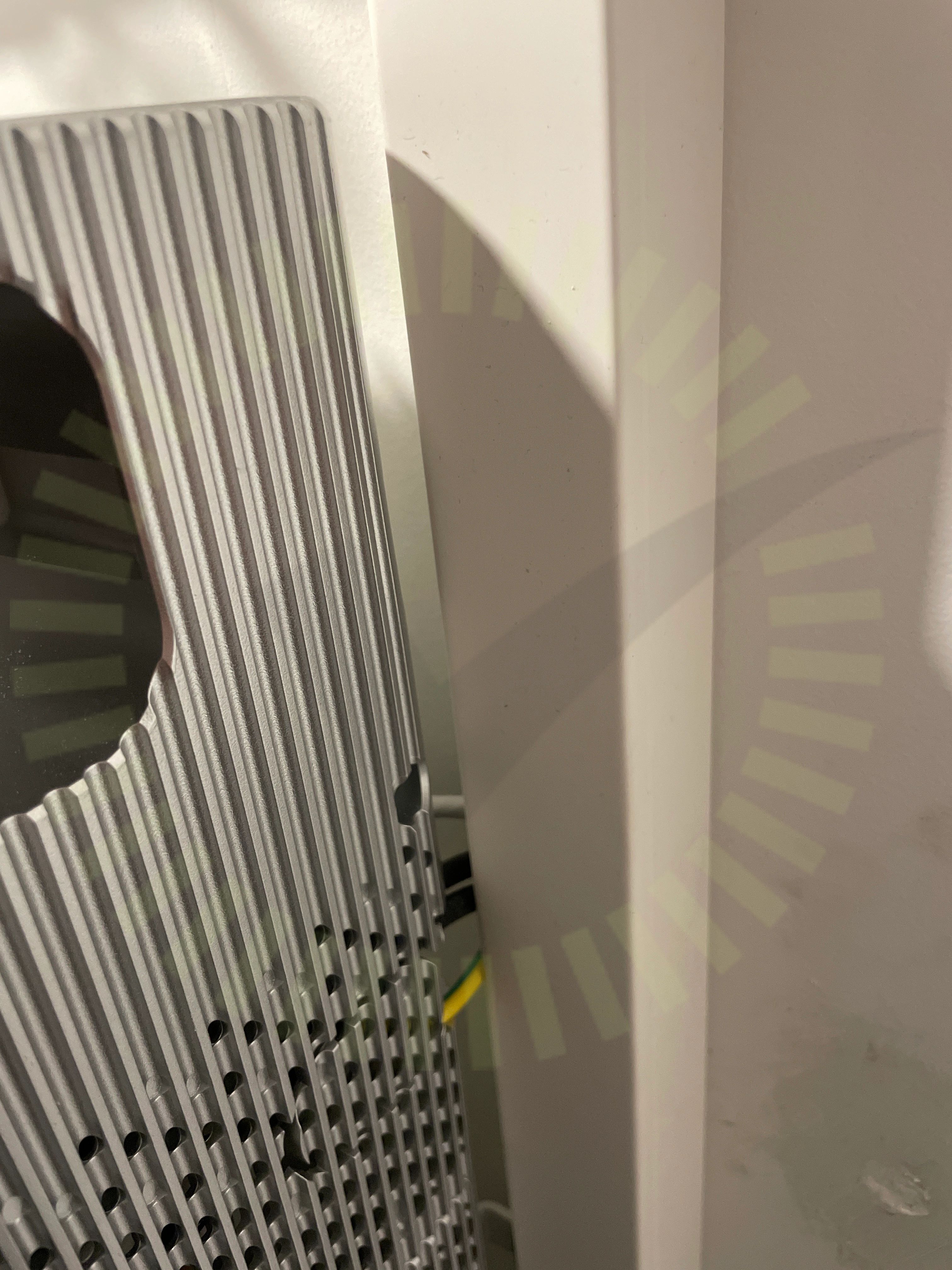

1.1 Infästning

Inte godkänd

Högra fästet högst upp saknas

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/14

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

7/24

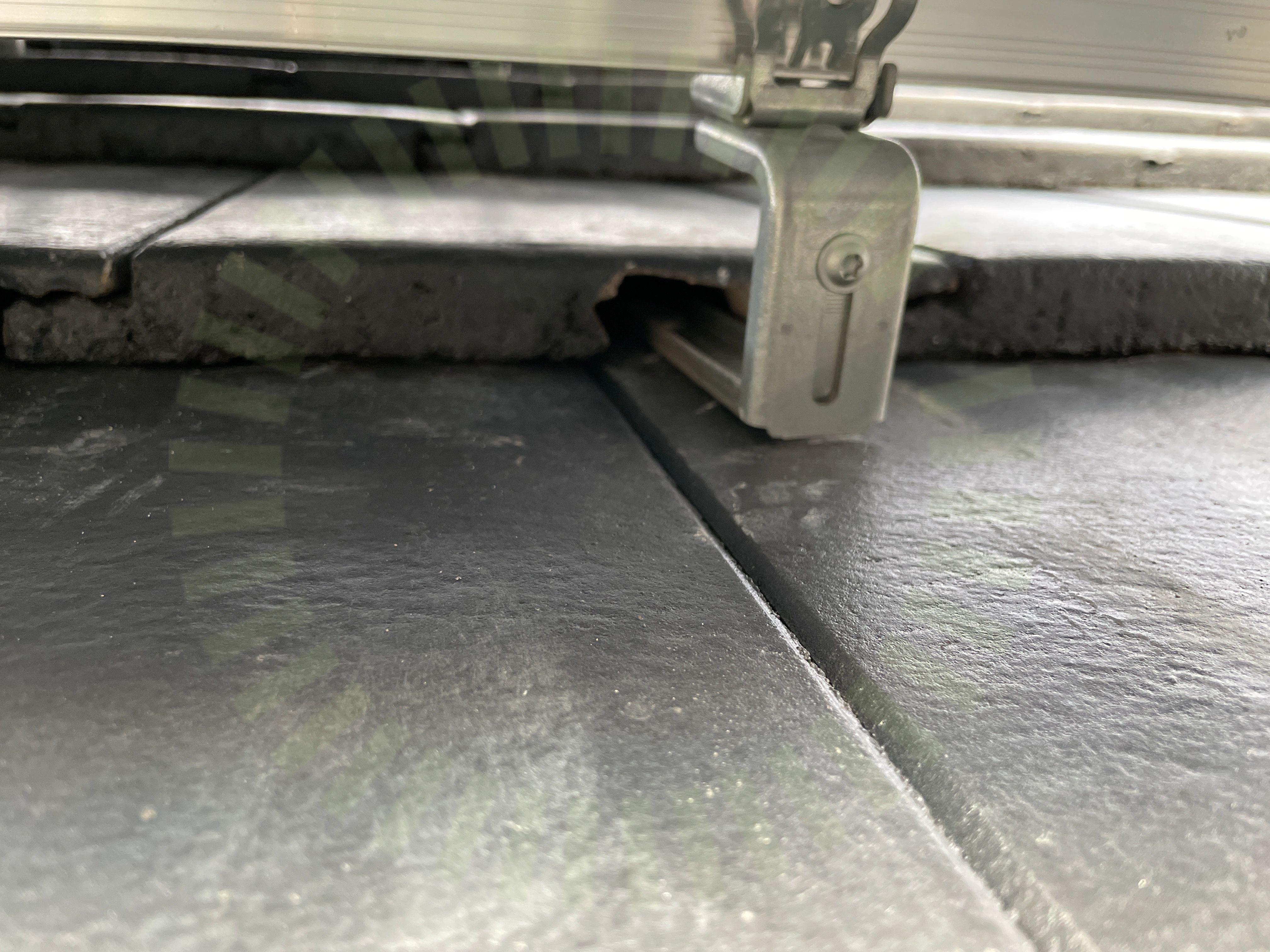

2.1 Anpassade takpannor

Rekommendation

Tegelpannor för mycket urspårade kring krokarna

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 09

2.2 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 700 mm

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

2.3 Infästning skena

Inte godkänd

Ifästningskrok ej i klickad korrekt, håller inte fast skenan

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

2.4 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

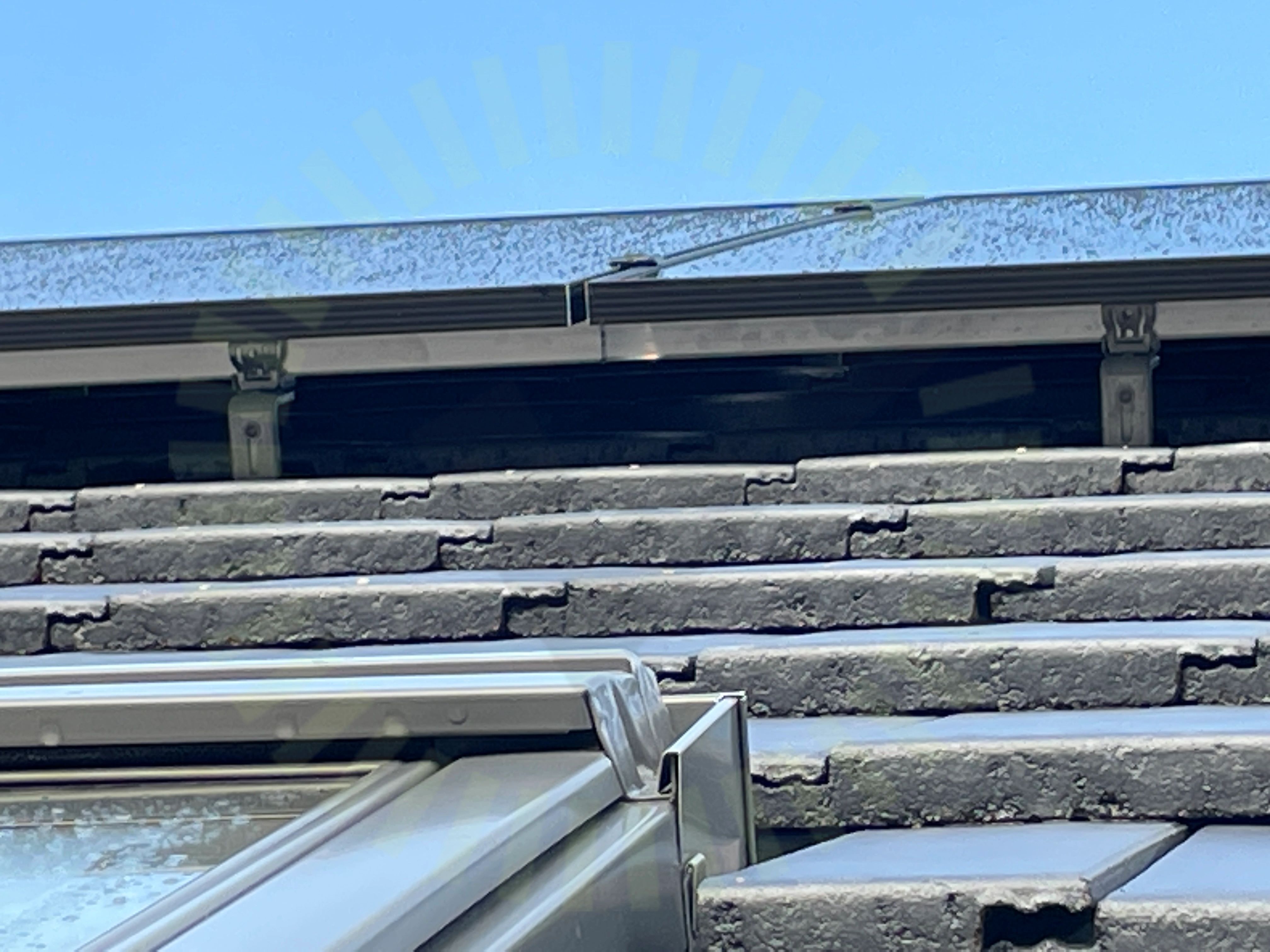

2.5 Skarvning av skena

Inte godkänd

Skenorna är ej helt ihopa i skenskarven

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 08

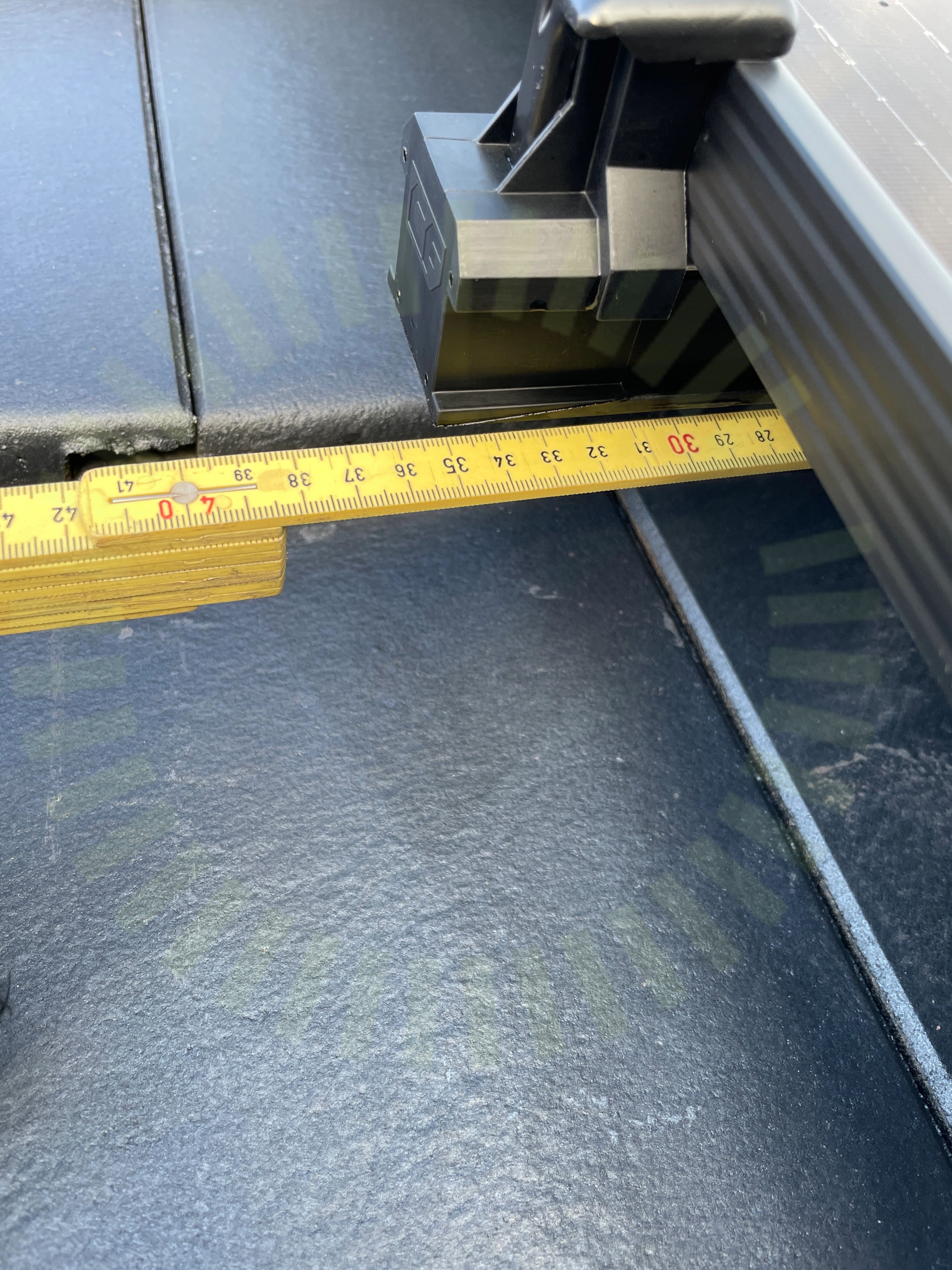

2.6 Skena överhäng

Inte godkänd

För stort överhäng på skenan, uppmätt mått 350mm

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

2.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/24

Främmande materialKlämräckvidd för ställbart fästeMittklämmorPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkyddSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Tak 1, Huawei: SUN2000P - 450W

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktFörutsättningarKontakterOptimerare: Placering

Tak 1, Risen: RSM40-8-xxxMB

Anmärkningar

1/13

4.1 Fästens placering

Inte godkänd

Fäste ej placerat enligt tillverkarens anvisningar uppmätt mått 220mm

Tillverkarens anvisningar

Godkända kontrollpunkter

12/13

DragavlastadeDräneringshålDräneringshålFörbindelse av kontakterFöremål BakstyckeHöjdskillnadKlämmans överlappningPanelramar separeradeSeparering av ramarSkadorSkuggaSträngförläggning

Varselmärkning

Anmärkningar

1/4

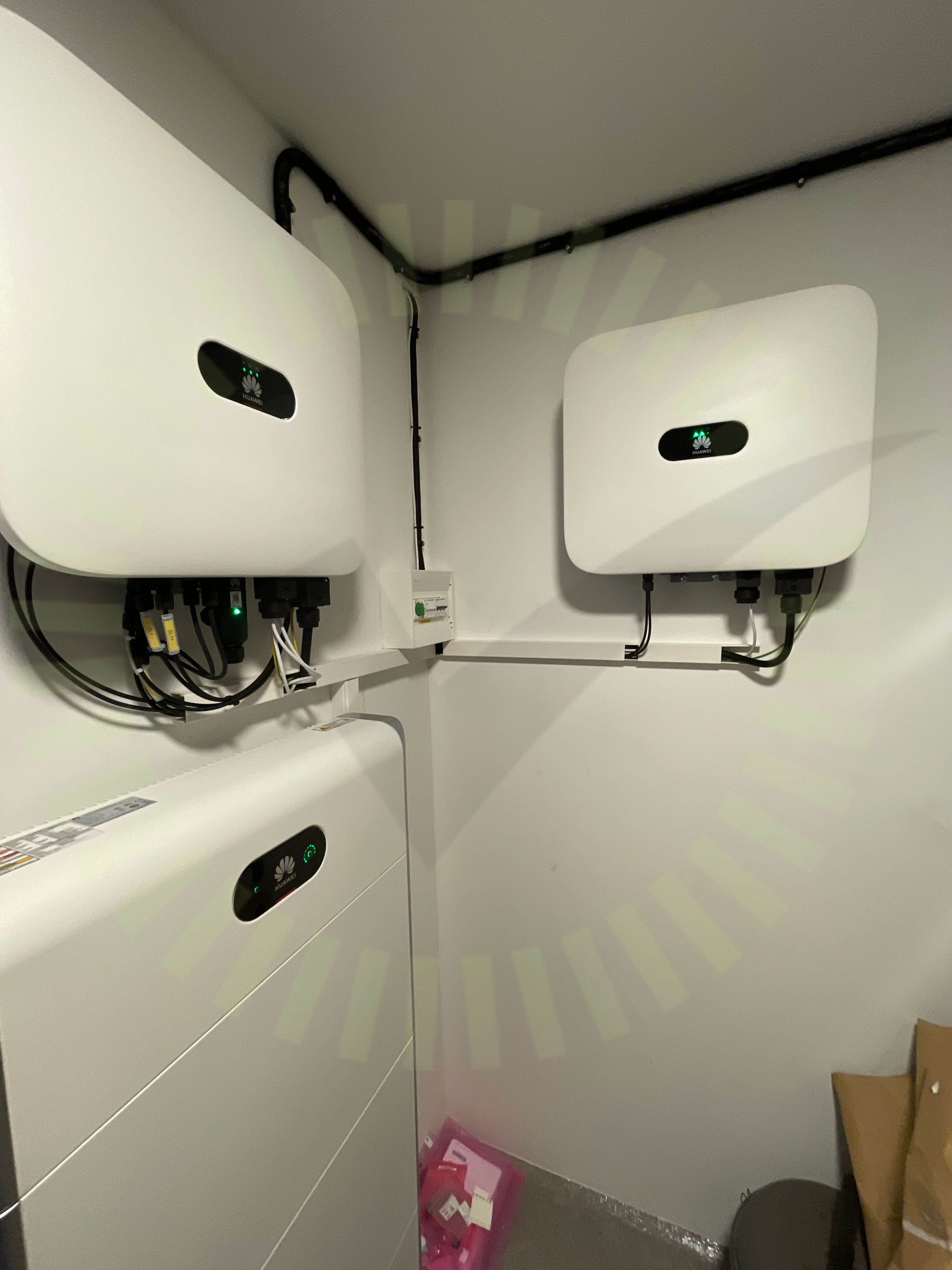

5.1 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.102) / (134.1.7)

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

6/29

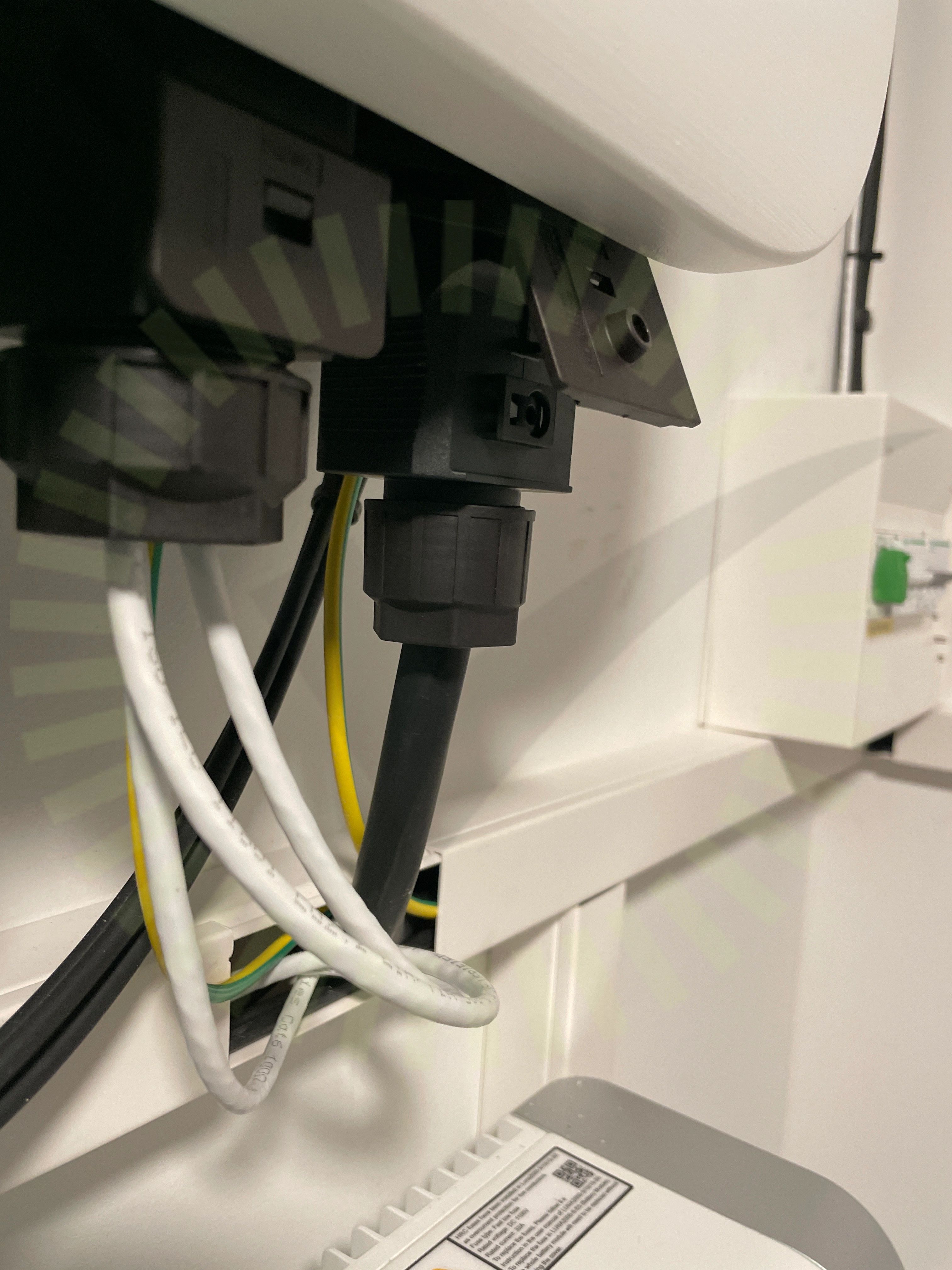

6.1 AC Anslutning

Inte godkänd

Låsningen på växelriktarens snabbkontakt är ej iskruvad ordentligt

Huawei User Manual Issue 04 (2021-08-10), Sida 36

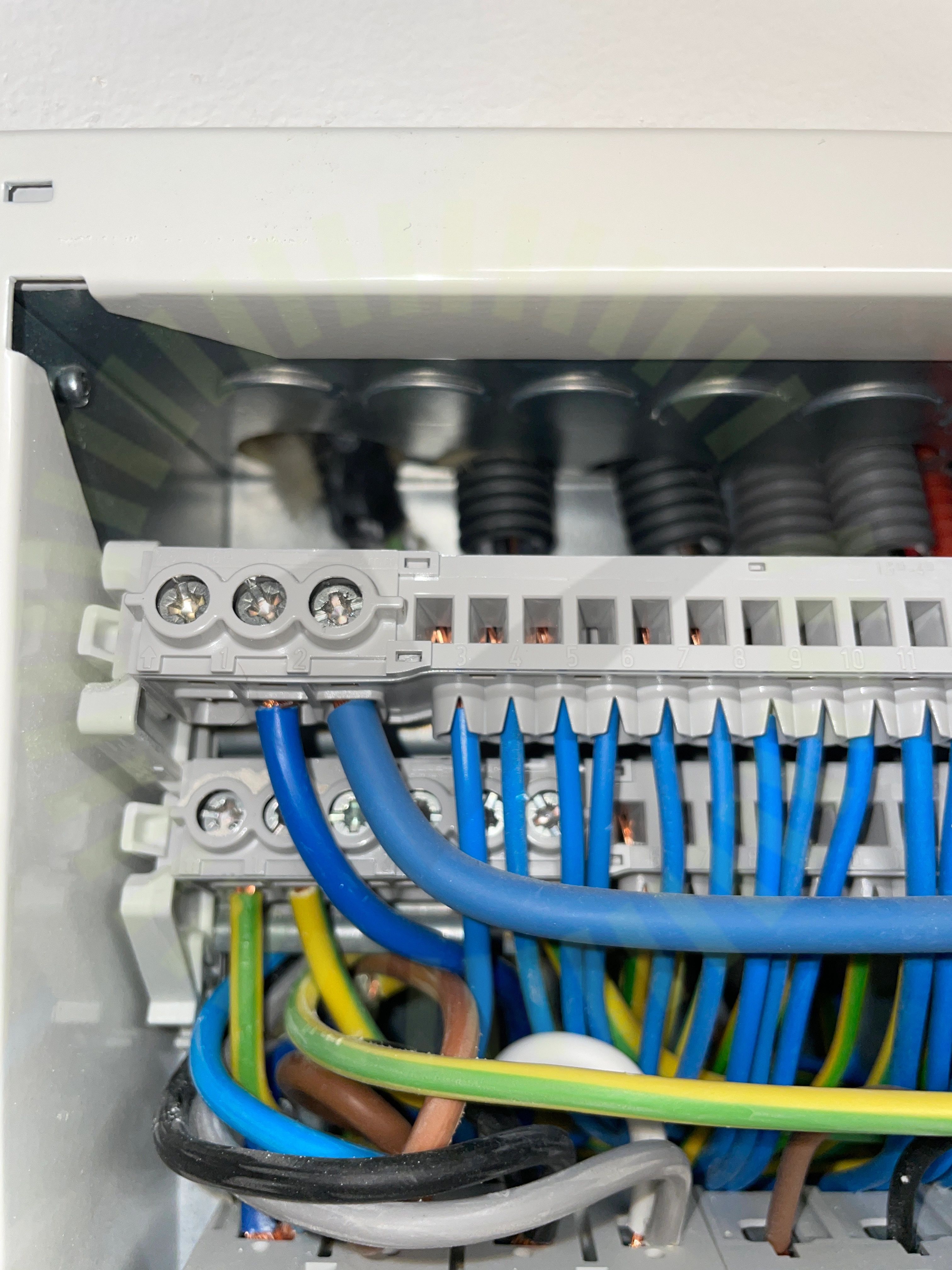

6.2 AC kabel skarp kant

Inte godkänd

Ac kablage ligger mot skarp kant när den går in i skåp

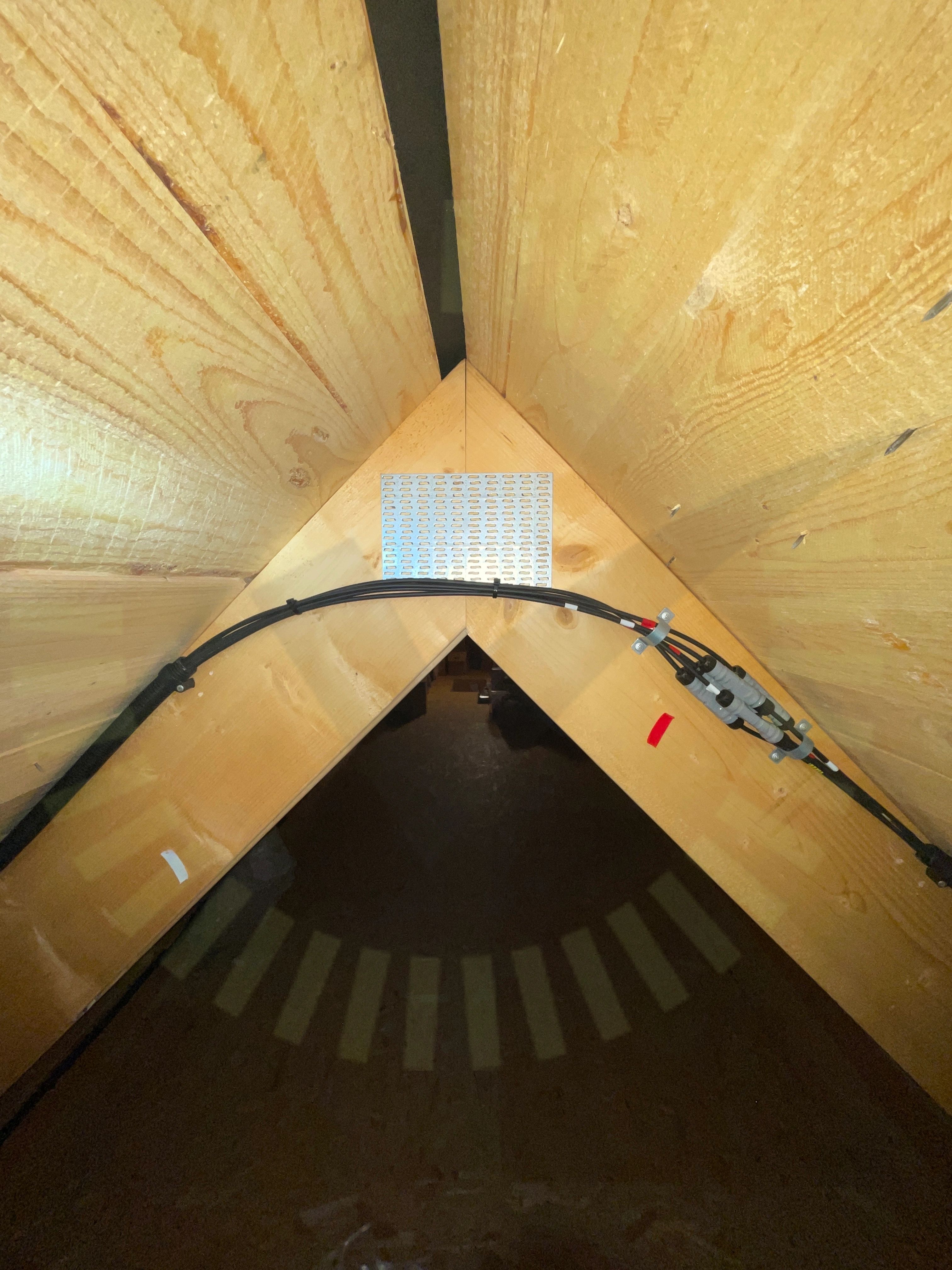

6.3 DC Förläggning

Inte godkänd

Kablage ej uppfäst med tillräckligt stöd. Varselmärkning saknas.

SS 436 40 00 (522.8.4)

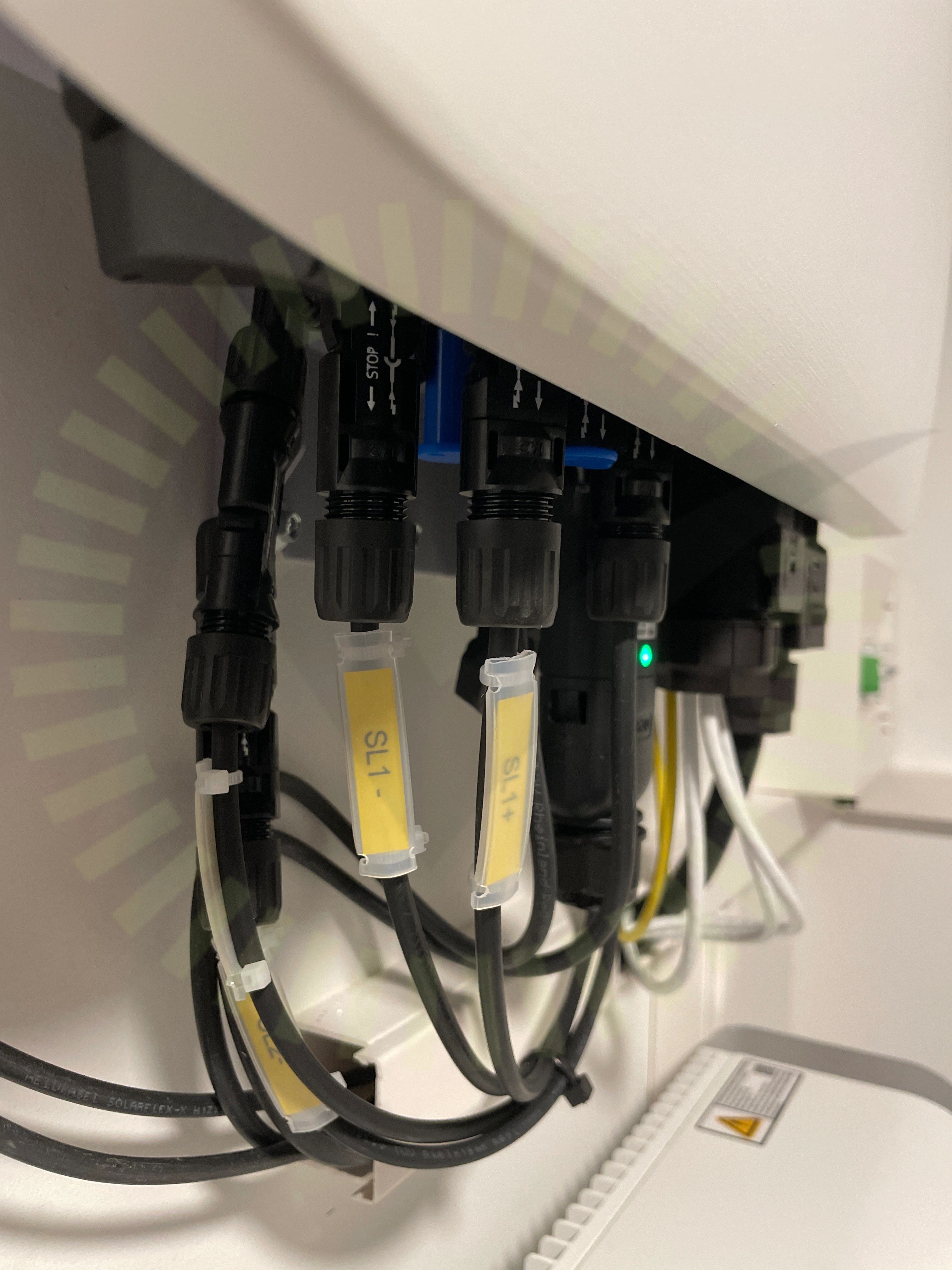

6.4 Kontakter

Inte godkänd

Kontakter ej tillräckligt spända

Huawei User Manual Issue 04 (2021-08-10), Sida 42

6.5 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (6 §)

6.6 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (6 §)

Godkända kontrollpunkter

23/29

AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelLedare fastspändaMärkningPE ChassiSkadorSäkringVentilationVinkel
