Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

19 maj 2023

Ort

Villshärad, Hallands län

Fästens placering

Takkrok infästning

Snö- och Vindlastberäkning

+ 3

90% godkända

10% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Optimerare

SolarEdge: S-Serie

Montagesystem

ESDEC Lutande tegeltak

Växelriktare

SolarEdge: SE12.5K-SE20K

Tillbehör

Säkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Säkerhetsbrytare AC (6)Varselmärkning (4)Växelriktare (26)roof 1, DMEGC: DM(XXX)M10-66HBB/-V (12)roof 1, ESDEC Lutande tegeltak (27)roof 1, SolarEdge: S-Serie (5)

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

26/26

AC Böjradie

AC Förläggning

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Anslutning

Avstånd

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Dokumentation Växelriktare

Förskruvning

Huvudsäkring

Infästning

Kabel

Kontakter

Ledare fastspända

Märkning

Säkring

Tätningsinsatts

Utrymme

Ventilation

Vinkel

Värmeutveckling

roof 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/12

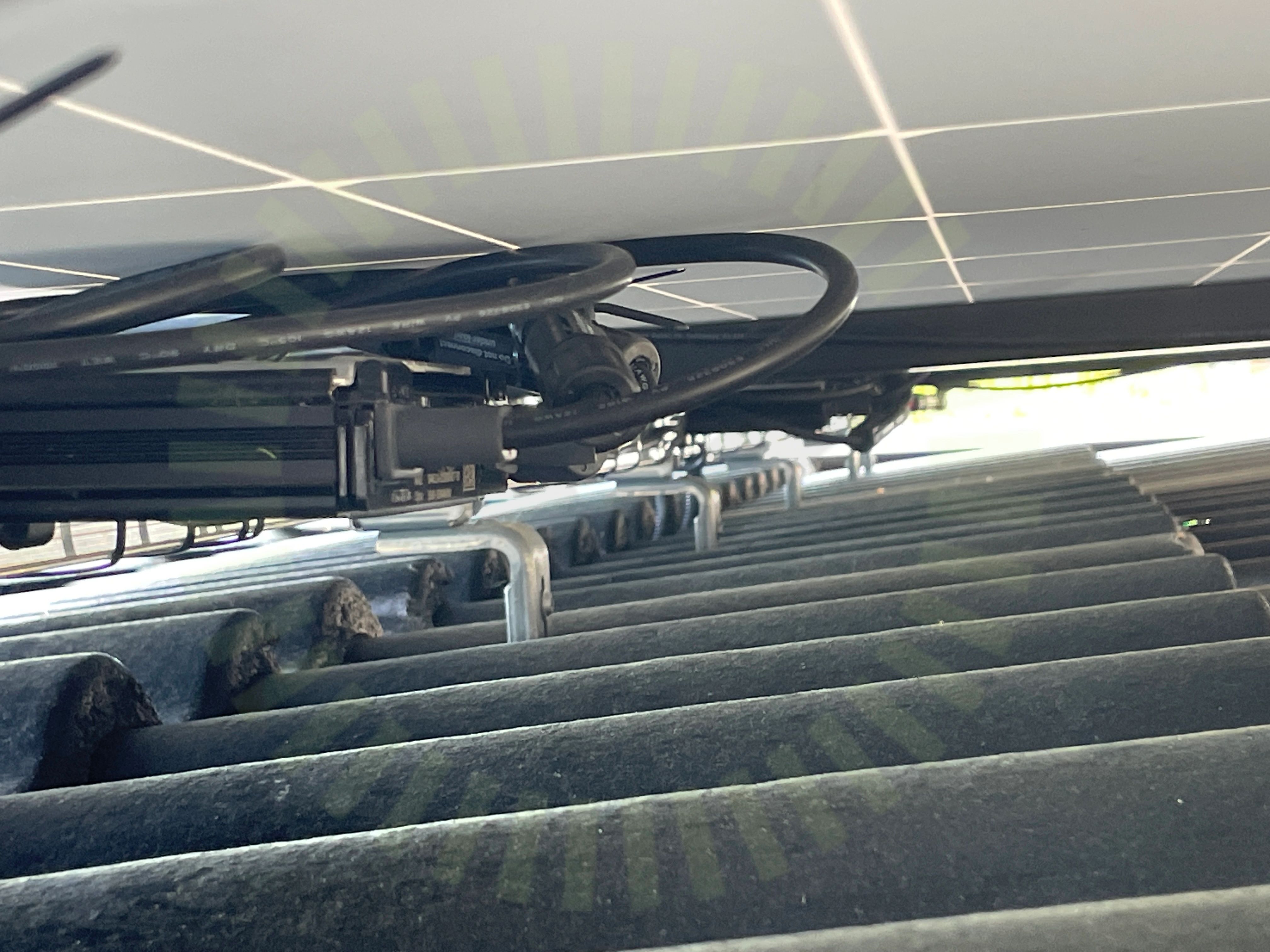

4.1 Föremål Bakstycke

Inte godkänd

Kontakt ligger och trycker mot panelens baksida

Tillverkarens montageanvisningar

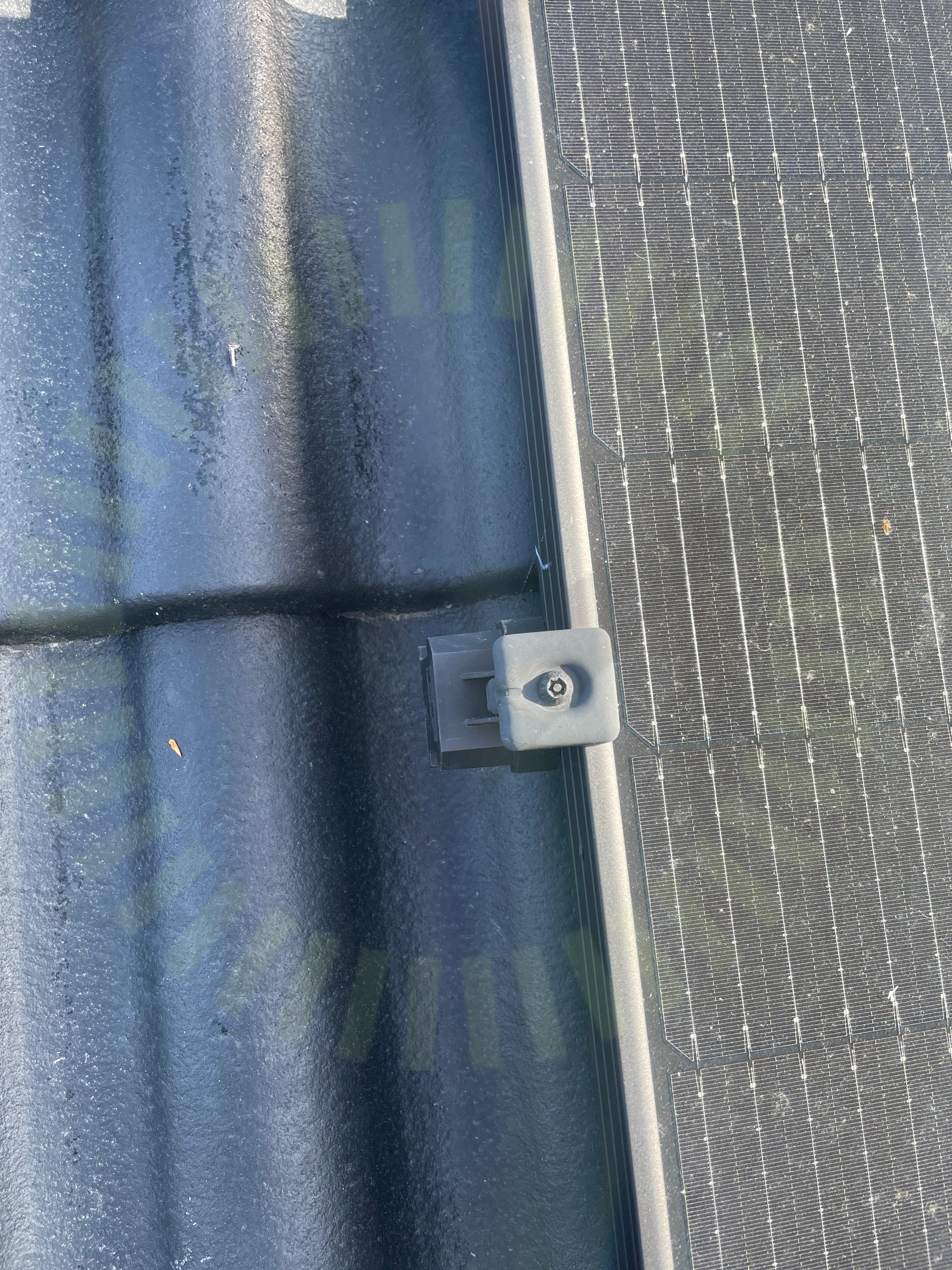

4.2 Klämmornas storlek

Inte godkänd

Fästet för liten enligt paneltillverkarens anvisningar. Underlag för att klämmans storlek är okej saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202206, Sida 9

4.3 Fästens placering

Inte godkänd

Fästen ej placerade enligt tillverkarens anvisningar. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 8.

Godkända kontrollpunkter

9/12

Dragavlastade

Dräneringshål

Fästenas överlappning

Förbindelse av kontakter

Höjdskillnad

Mellanrum

Skador

Skugga

Strängförläggning

roof 1, ESDEC Lutande tegeltak

Anmärkningar

4/25

5.1 Säkerhetsavstånd

Överenskommelse

Ej tillräckligt avstånd till takkant, både till nock och till kant. Kund är informerade och godkänner position på paneler

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

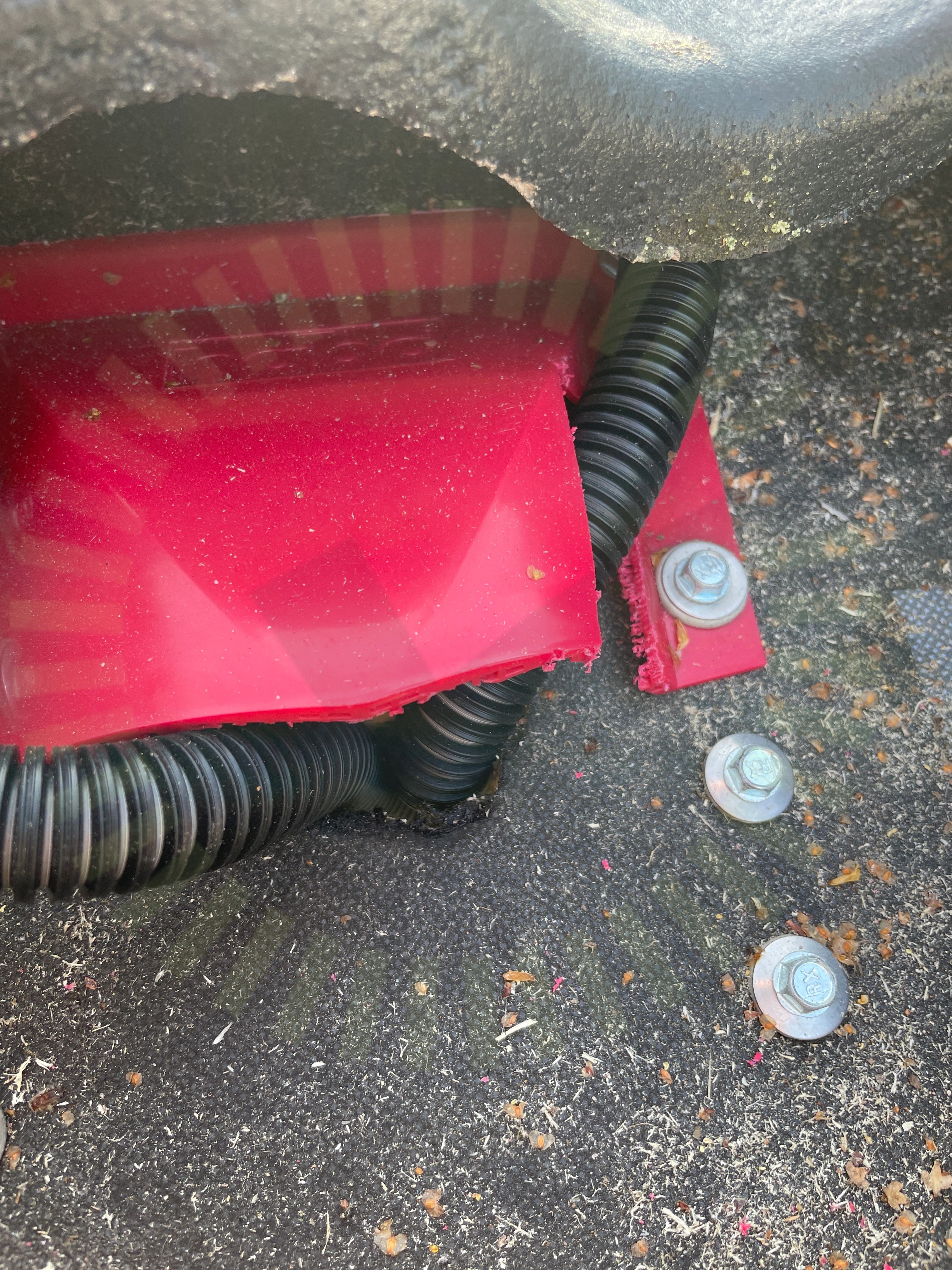

5.2 Takgenomföring

Inte godkänd

Takgenomföring ej fackmannamässigt utfört

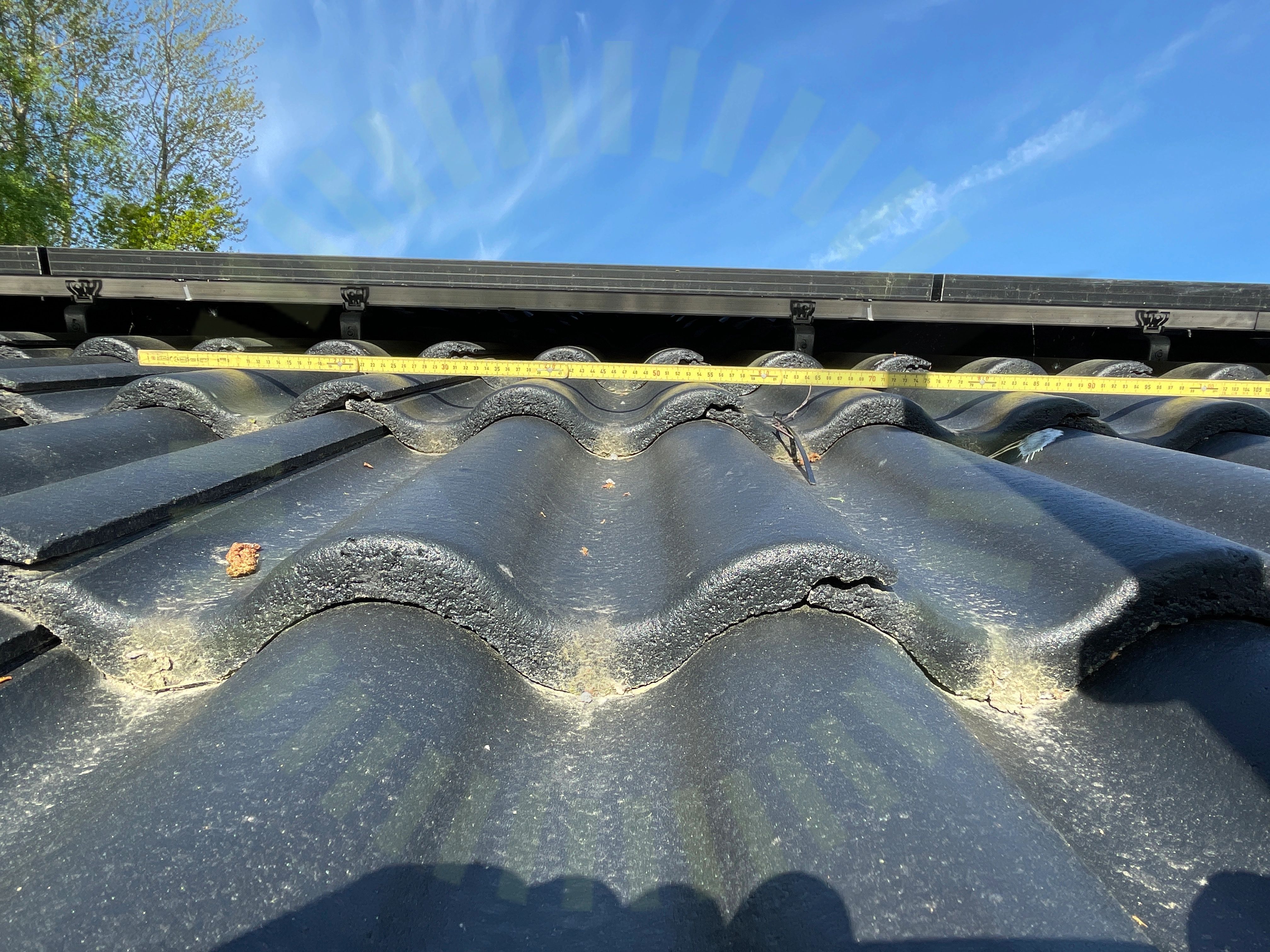

5.3 Snö- och Vindlastberäkning

Inte godkänd

Installationen stämmer ej överens med den nya lastberäkning. Högst Uppmätt mått på östsidan är 750mm enligt lastberäkning skall högsta måttet vara 472mm

Tillverkarens montageanvisningar

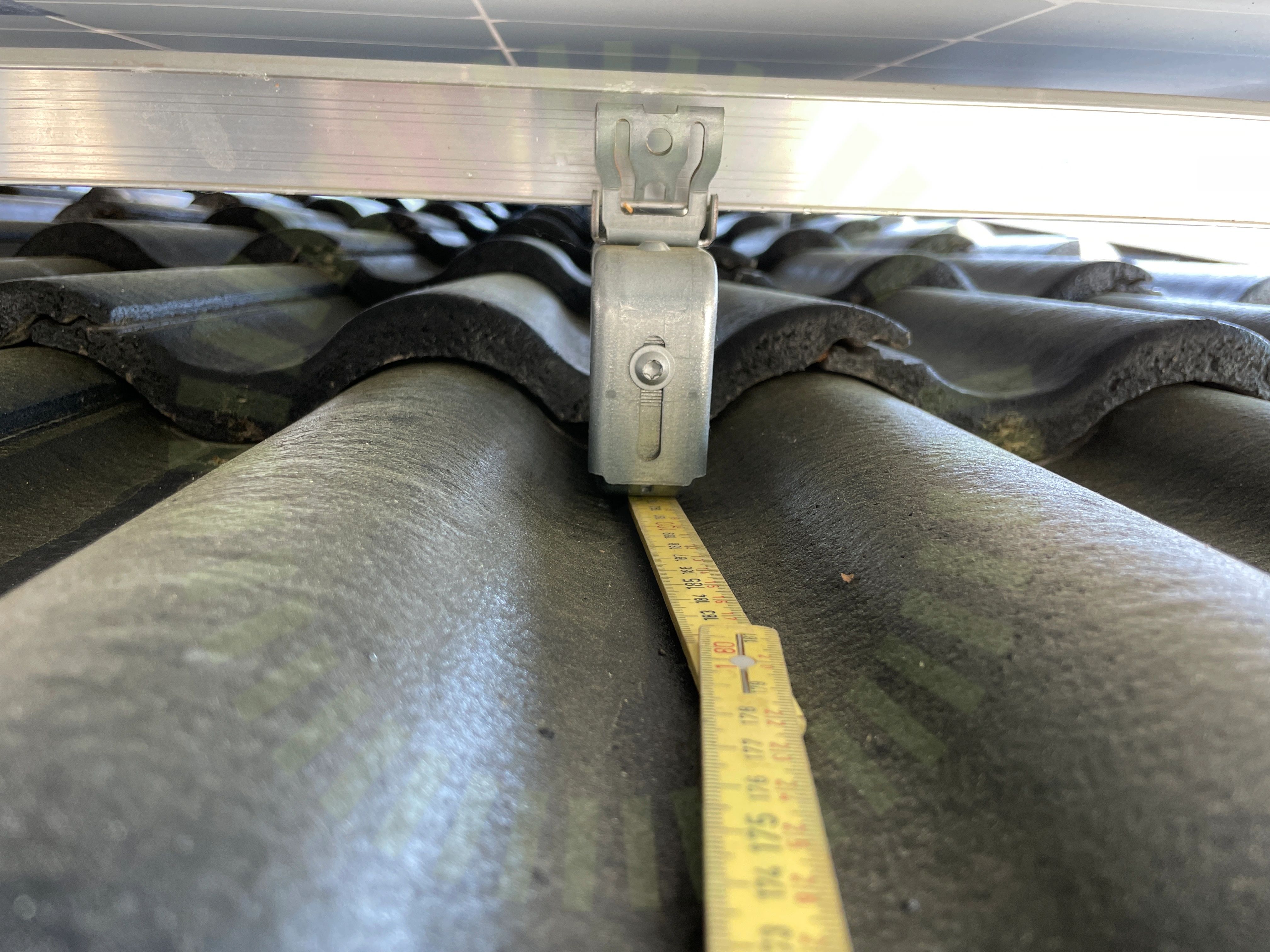

5.4 Takkrok infästning

Inte godkänd

Takkrok ligger ej mot underliggande panna

Tillverkarens anvisningar

Godkända kontrollpunkter

21/25

Anpassade takpannor

Avstånd mellan takkrokar

Främmande material

Infästning skena

Kabeluppfästning

Klämräckvidd för ställbart fäste

Mittfäste

Montering av takkrokar

Panel storlek

Panelens ramhöjd

Shims

Skador

Skarp kant

Skarvning av skena

Skena överhäng

Skydd

Slutfäste

Takkrokens orientering

Taklutning

Väderbeständigt material

Ändfästen

roof 1, SolarEdge: S-Serie

Anmärkningar

1/5

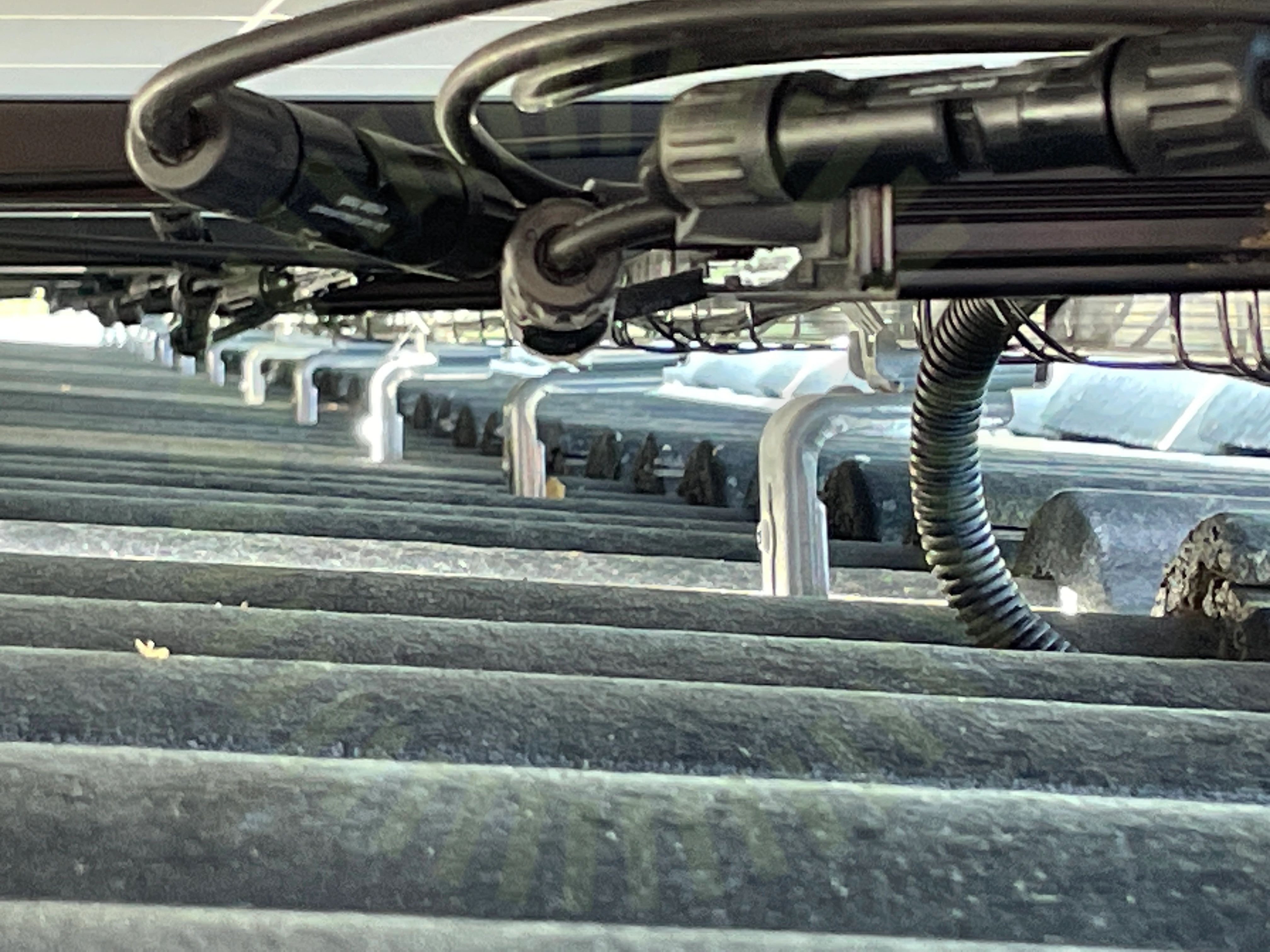

6.1 Dragavlastade

Inte godkänd

Kablar har hårda böjar vid utgångarna på optimerare

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering
