Besiktningsrapport
9.6
Installation genom
Inovèla
Datum
24 november 2025
Ort
Stavsnäs, Stockholms län
Varning för likspänning
Genomföringar
Identifiering
Avstånd närliggande objekt
93% godkända
7% ej godkända
Om installationen
Växelriktare
GoodWe: GW5-10KN-ET
Batteri
PYLONTECH: FORCE-H3
Installerad av Inovèla som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
11/11
Avstånd närliggande objekt
Batteri PE
DC anslutning
Placering av batteri
Sammansättning av komponenter
Signalkabel batteri
Skador
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
1/4
2.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid batteriet.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Anmärkningar
3/33

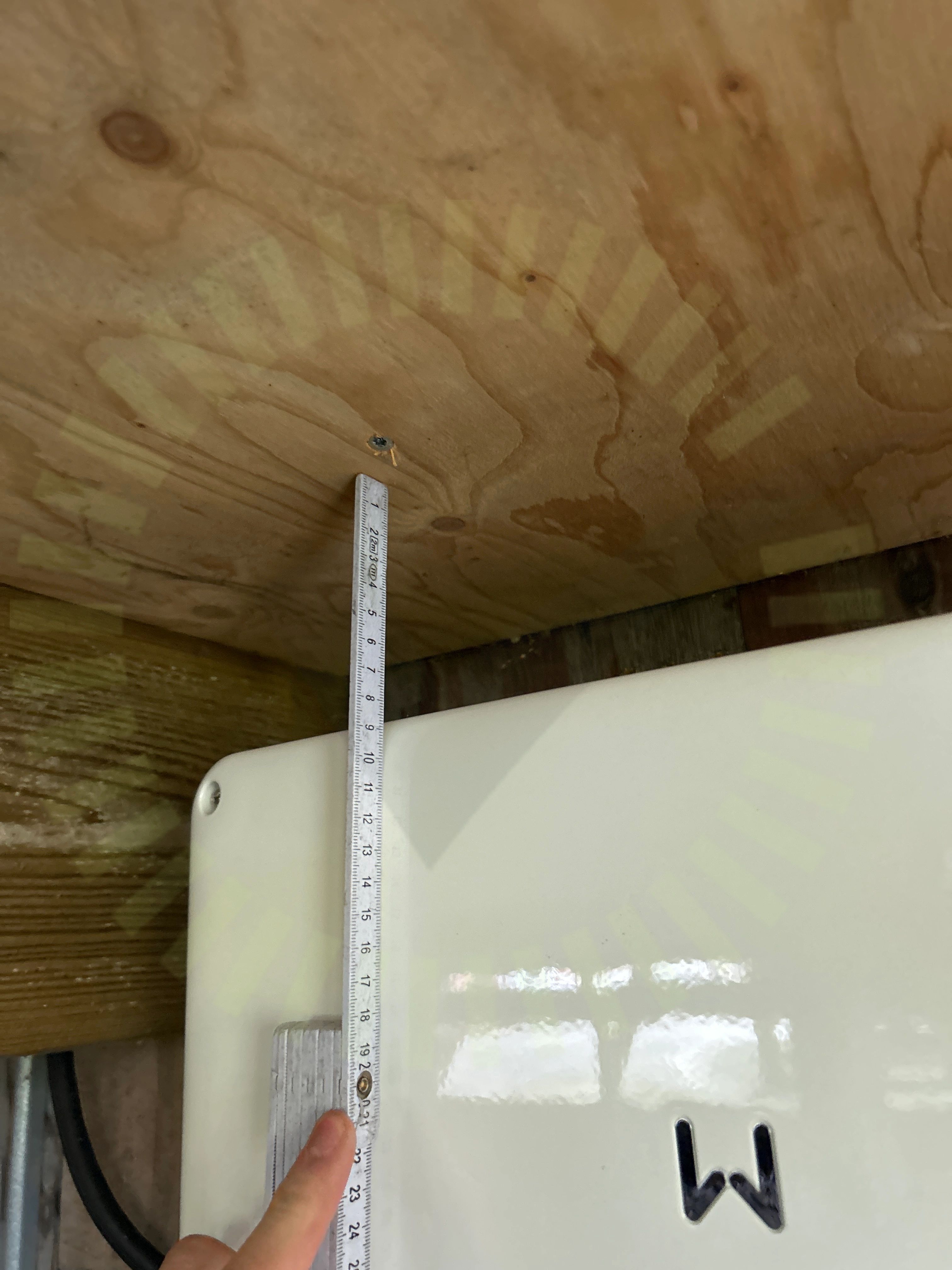

3.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära taket.
User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 24

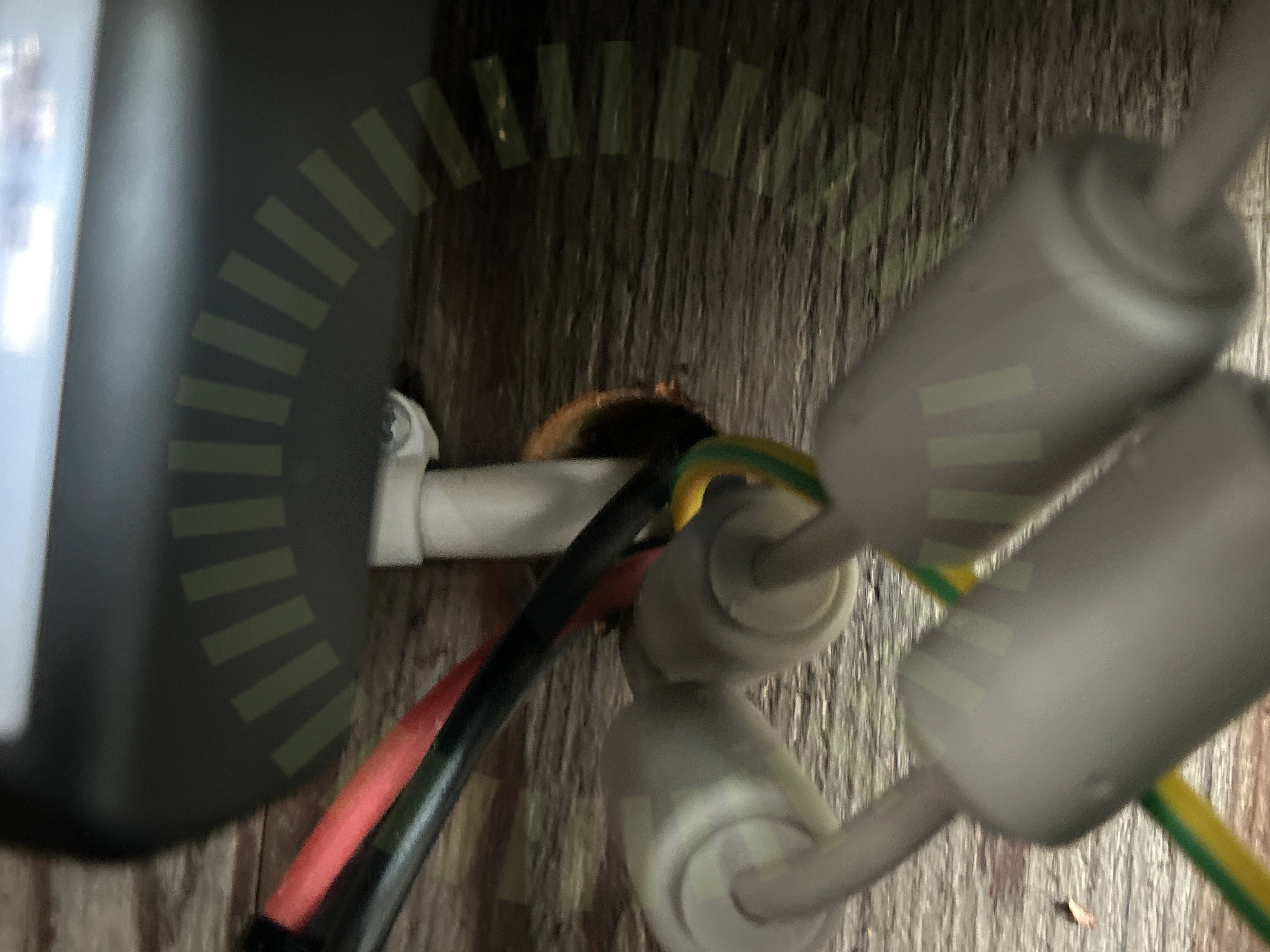

3.2 Genomföringar
Inte godkänd
Genomföringar inte tätade.
SS 436 40 00 (527.2.1)

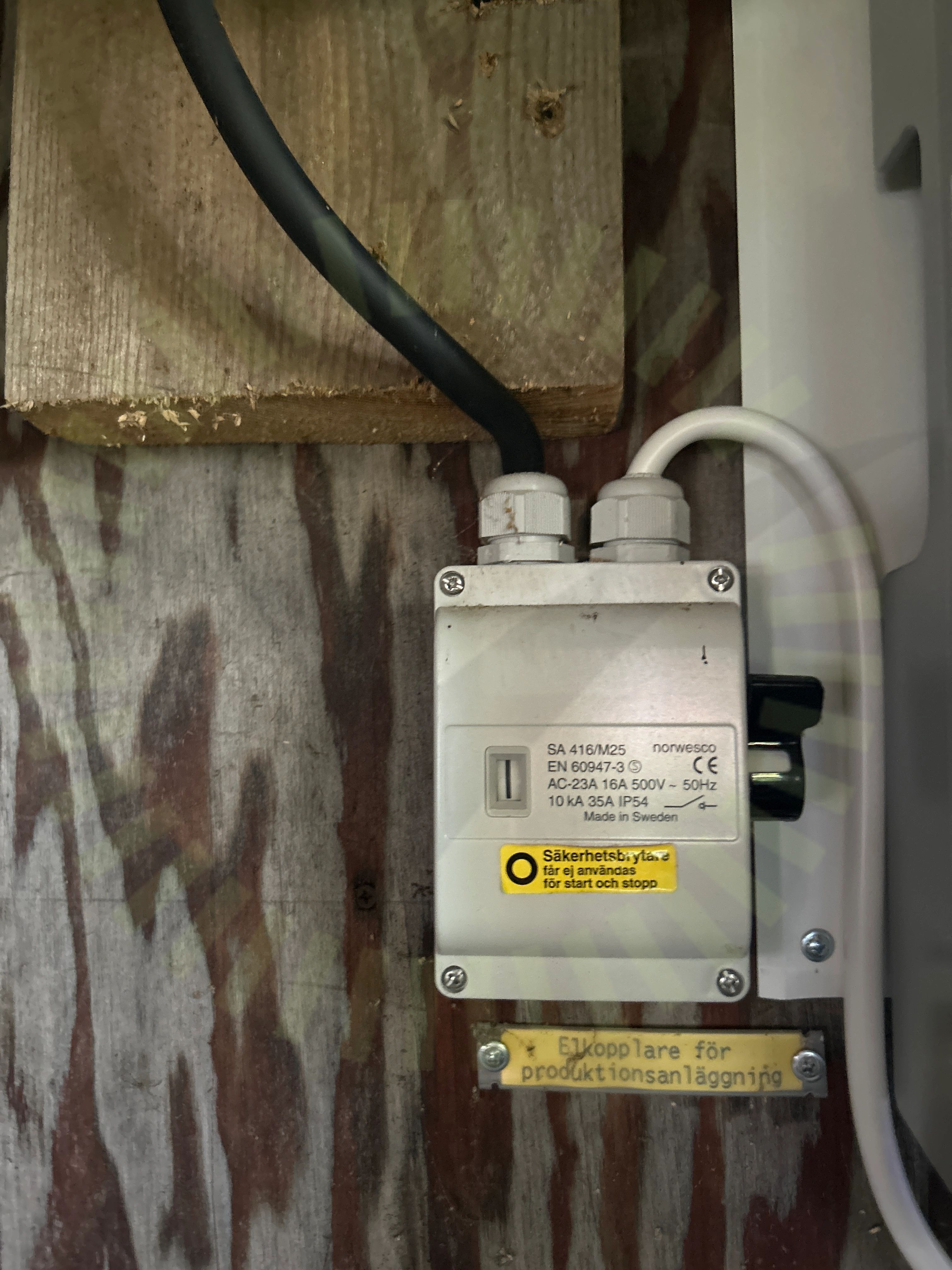

3.3 Identifiering
Inte godkänd
Märkning är missvisande. Brytare frånkopplar inte produktionsanläggningen.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
30/33
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
