1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.3
Installation genom
Svenskt ByggMontage AB
Datum
13 juni 2024
Ort
Skurup, Skåne län
87% godkända13% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemSchletter: Hanger Bolt
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Avtal
Inte godkändKund har betalt för en anläggning som kan ta leverera 18k, med en växelriktare som kan ta emot 15k. 3k produceras som ej kan nyttjas till kund. Kund har betalat för mer än kund kan ta emot, alternativ fått en för liten växelriktare.
Avtal
Godkända kontrollpunkter
1/3Strängschema
Tak 1, Longi: LR5-54HPB
Anmärkningar
1/18
2.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje generellt.
Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Schletter: Hanger Bolt
Anmärkningar
7/22

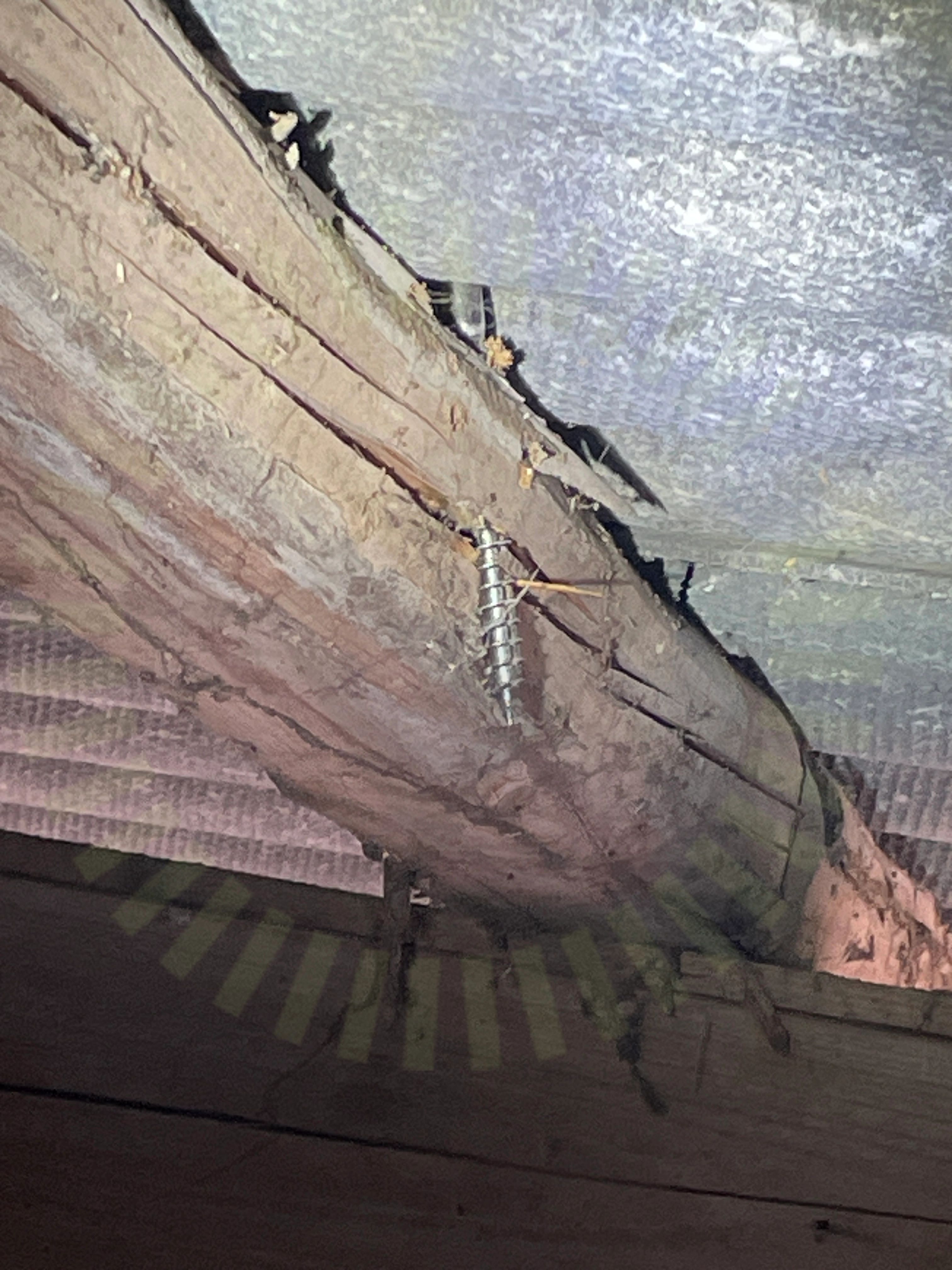

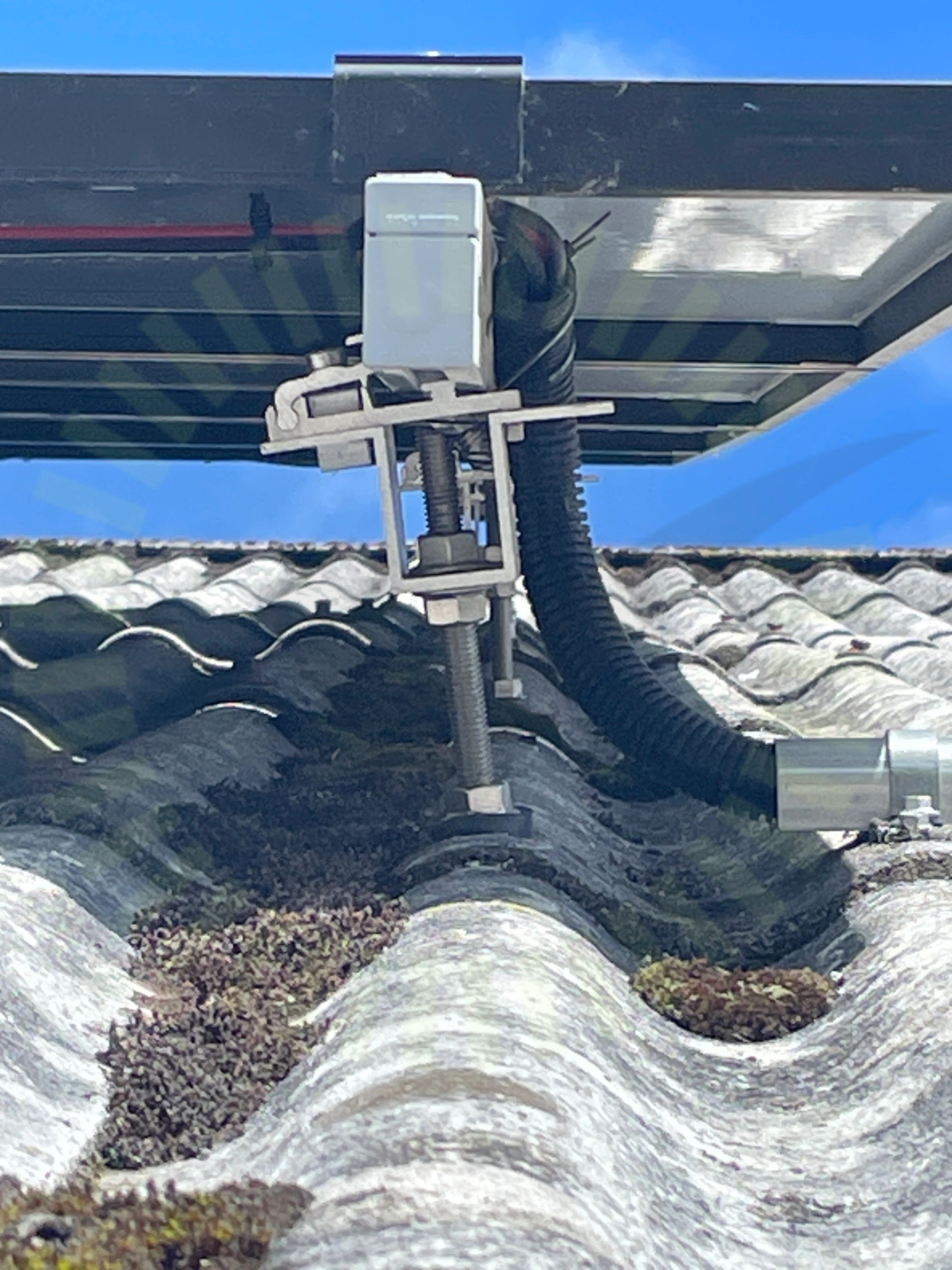

3.1 Infästning Stockskruv
Inte godkändInfästning av stockskruv ej korrekt vid flertalet ställen.
3.2 Rakt monterad
Inte godkändFlertalet stockskruvar ej rakt monterad
3.3 Skenornas överhäng
Inte godkändLastberäkning saknas. Underlag för att kontrollera korrekt överhäng är ej tillgängligt.
Snö- och vindlastberäkning
3.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
3.5 Stockskruv infästning CC mått
Inte godkändLastberäkning saknas. Underlag för att kontrollera CC-mått är ej tillgängligt.
Snö- och vindlastberäkning

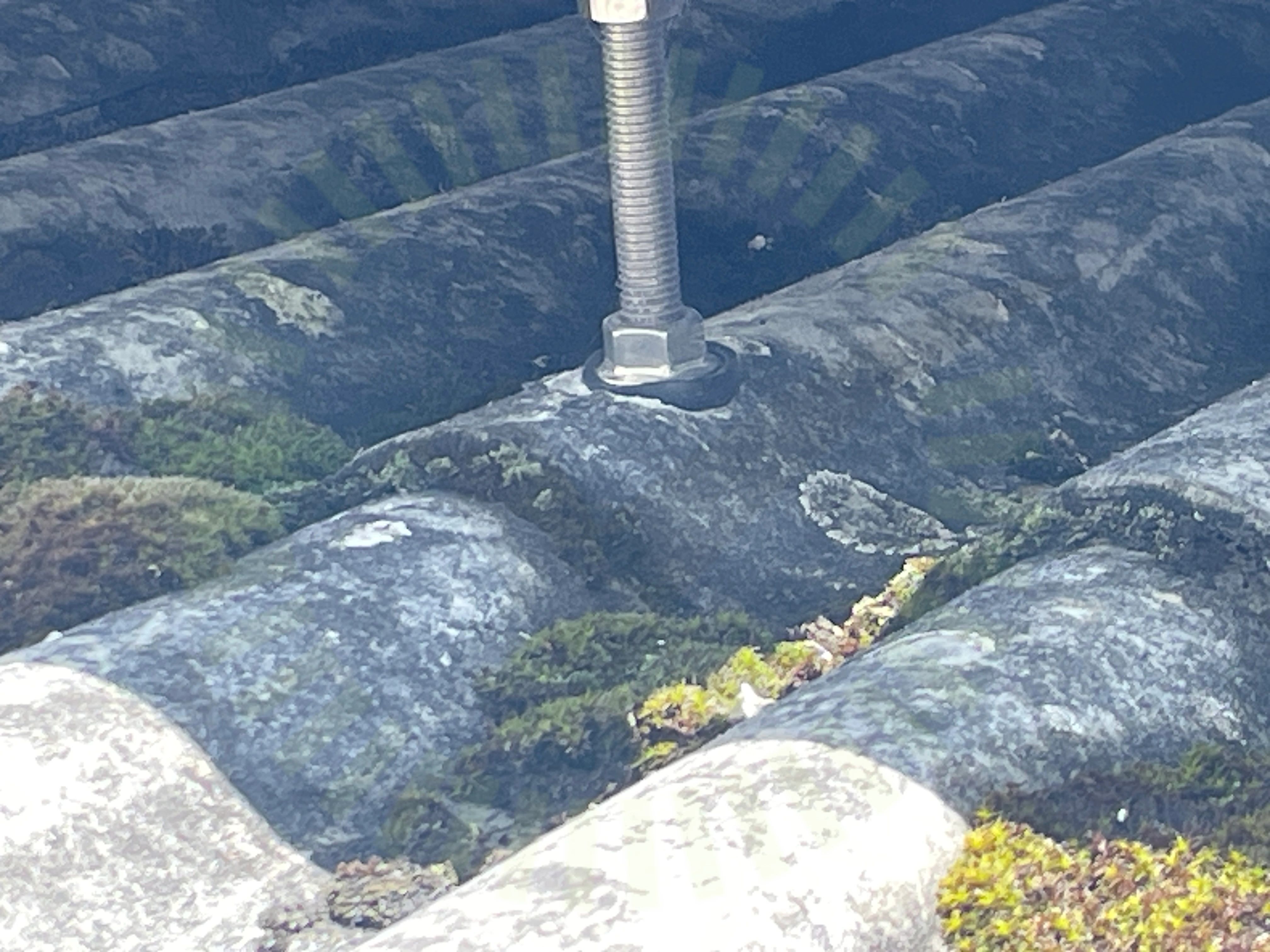

3.6 Tätning
Inte godkändTätning ligger ej korrekt vid flertalet ställen.

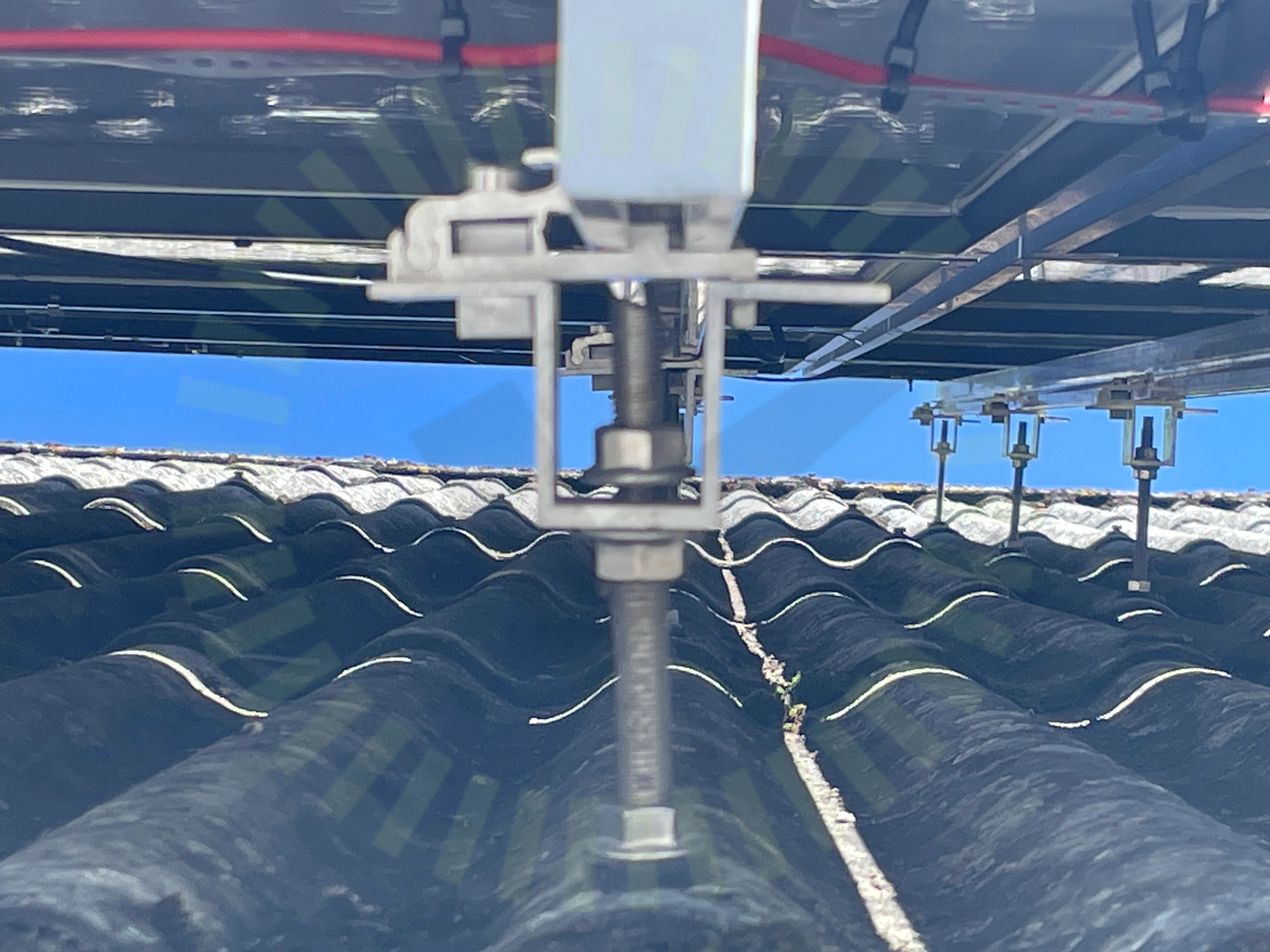

3.7 Universal adapter
Inte godkändUniversal Adapter sitter inte korrekt på stockskruv.
UNIVERSAL ADAPTER ON WOOD | EN | V2 | MOUNTING INSTRUCTION | 202009, Sida 6
Godkända kontrollpunkter
15/22DC kabel förläggningFrämmande materialFörborrningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/39

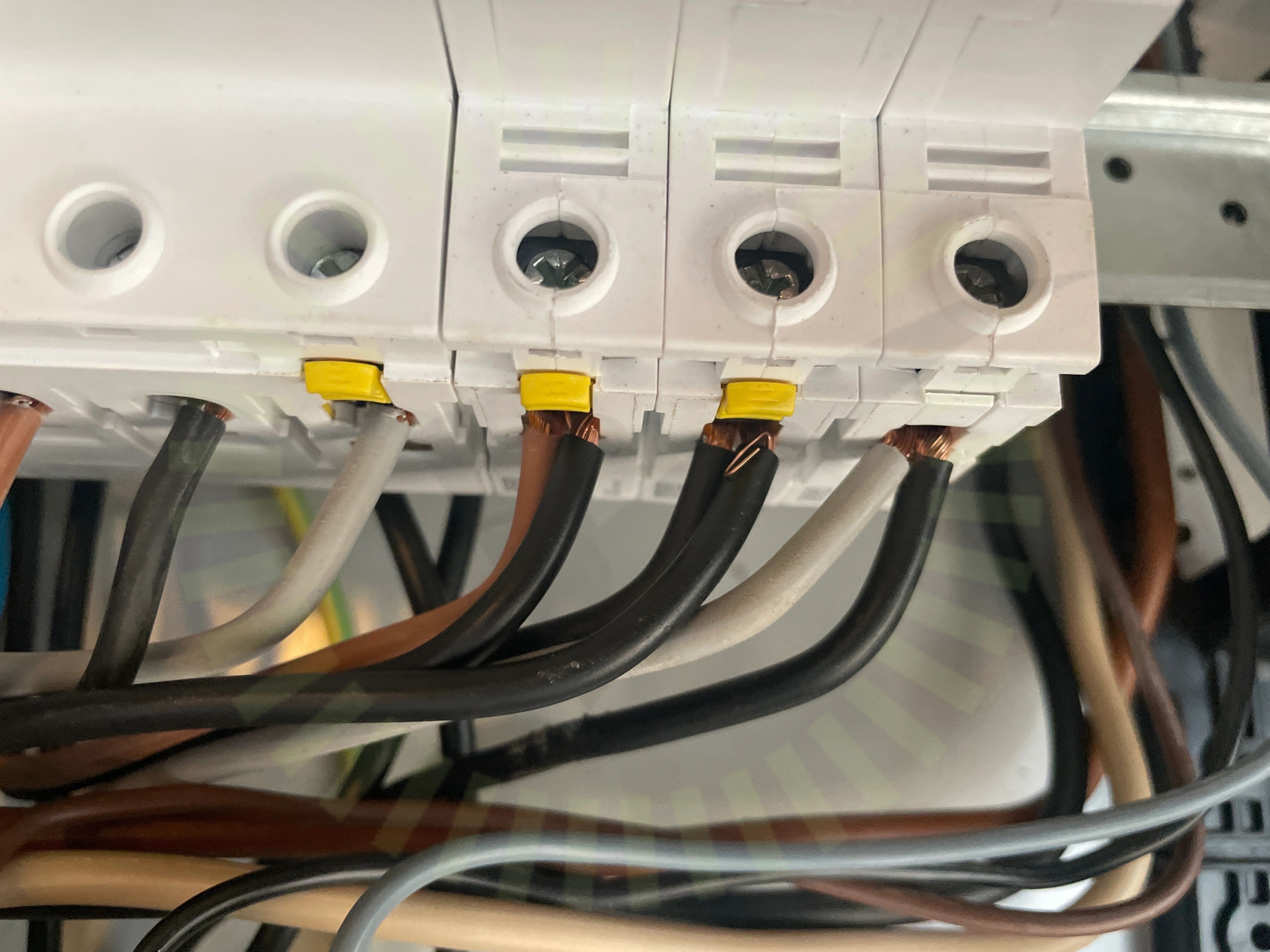

6.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)

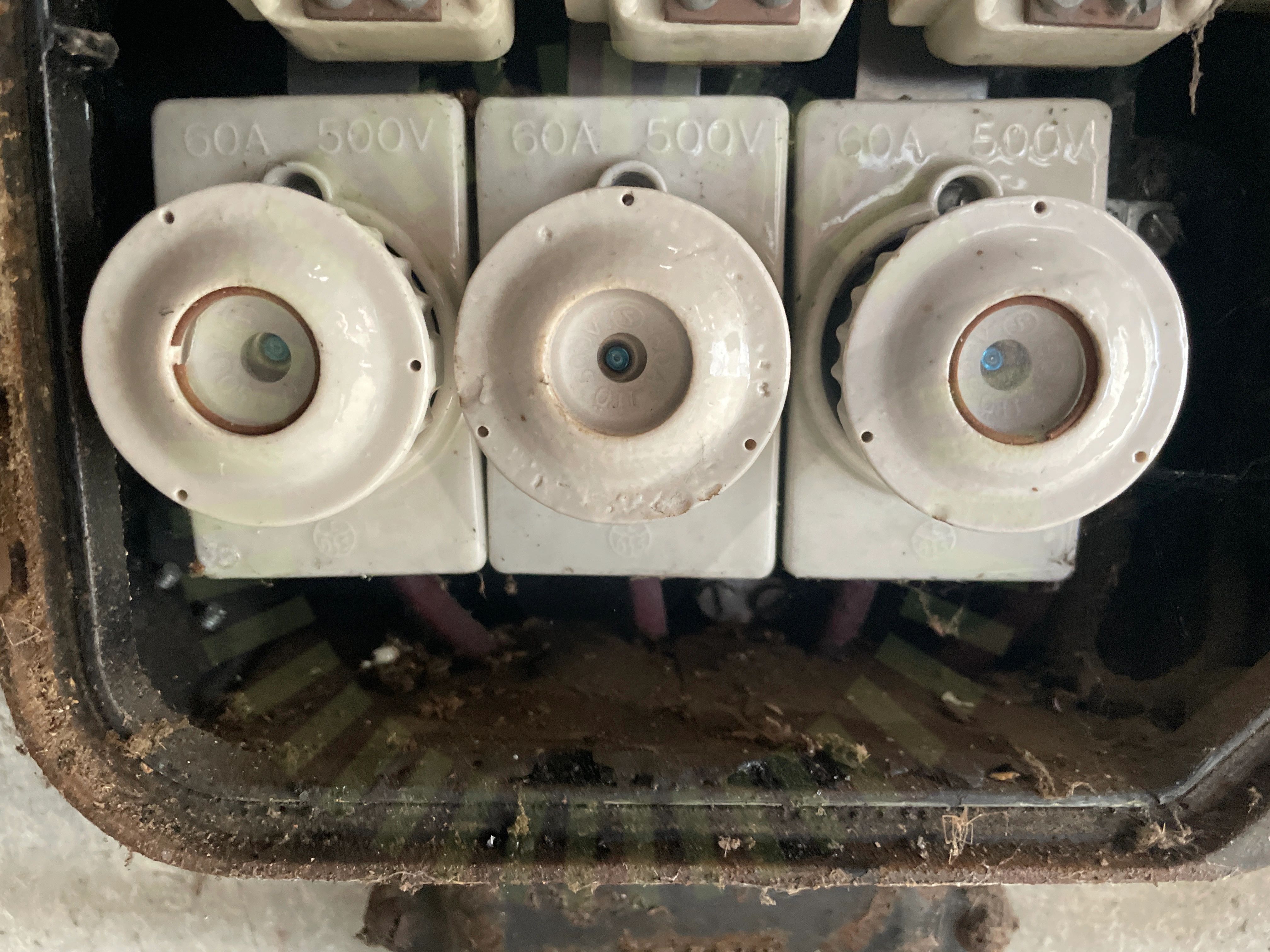

6.2 Huvudsäkring
Inte godkändHuvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.
Godkända kontrollpunkter
37/39AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
