Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

1KOMMA5°

Datum

28 augusti 2024

Ort

Höör, Skåne län
Kabeldragning
Skenornas infästning
Informering av solceller
92% godkända8% ej godkända

Om installationen

PanelerDenim: U N3 XXX BBG 108H
MontagesystemESDEC Lutande Panntak
VäxelriktareEnphase: IQ8 Series
TillbehörUndercentral
TillbehörEnphase: IQ Gateway Metered
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/2
AvtalSträngschema

Micro-växelriktare

Anmärkningar

1/14
Kabeldragning

2.1 Kabeldragning

Inte godkänd

Kabeluppfästning är bristfälligt utförd, uppmätt 850 mm mellan uppfästningar.

IQ8 Series Microinverter Installation Manual-IOM-00030-1.0 SV 2023-08-25, Sida 17

Godkända kontrollpunkter

12/14
Anslutning av panelerAnslutning IQ CableAnslutning micro-växelriktareDC KontakterFastsäkring av produktGrenkretsarIQ TerminatorKompatibilitet med micro-växelriktareKopplingsdosaKretsdesign IQ cable-sektionPlaceringSmartmätare

Ej tillgängligt vid besiktning

1/14
IQ Sealing Cap

Tak 1, Denim: U N3 XXX BBG 108H

Anmärkningar

2/15
Föremål mot bakstycke

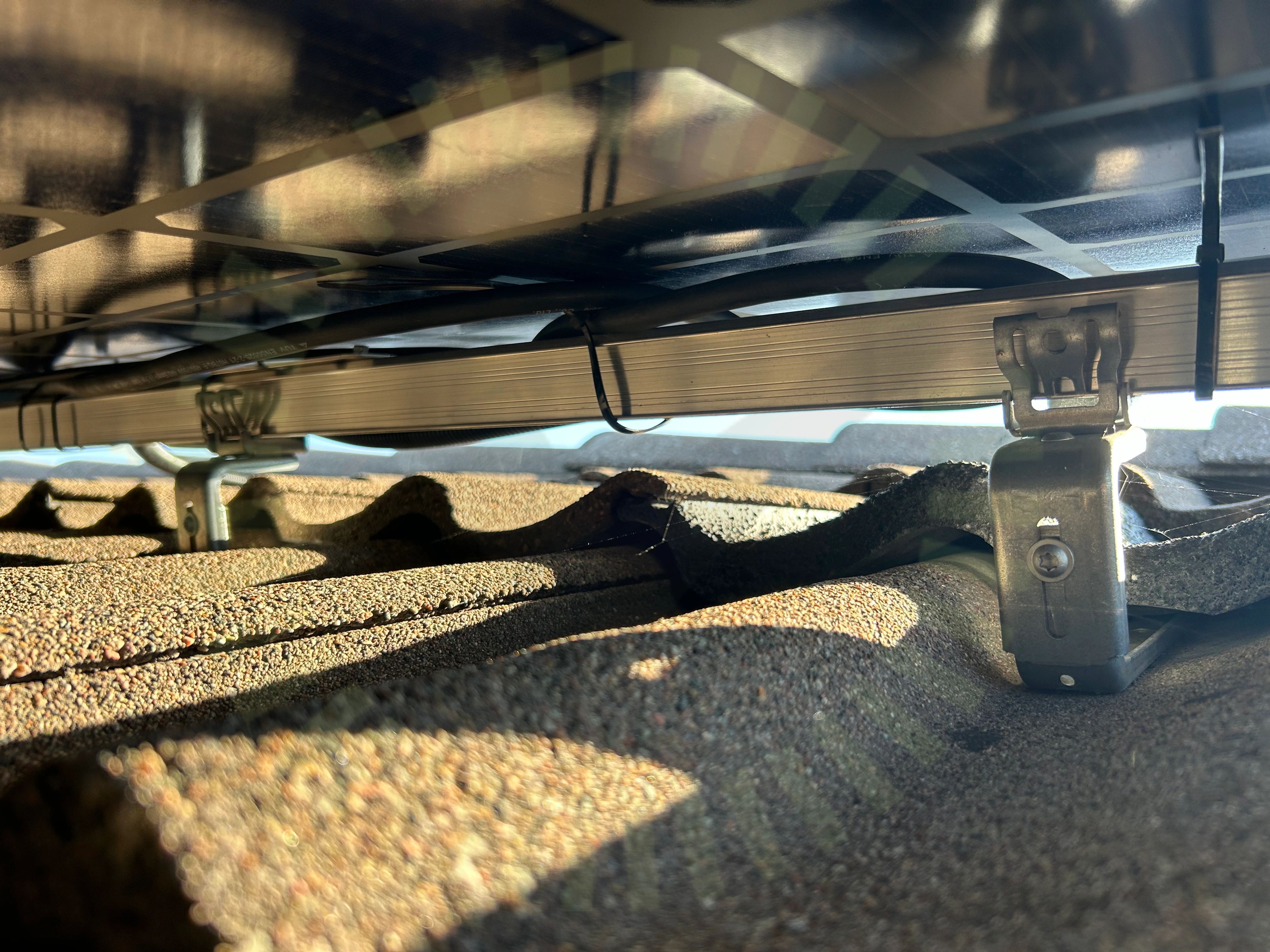

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida. Kablage ligger klämt mellan skenan och panelens undersida.

Skador på panel

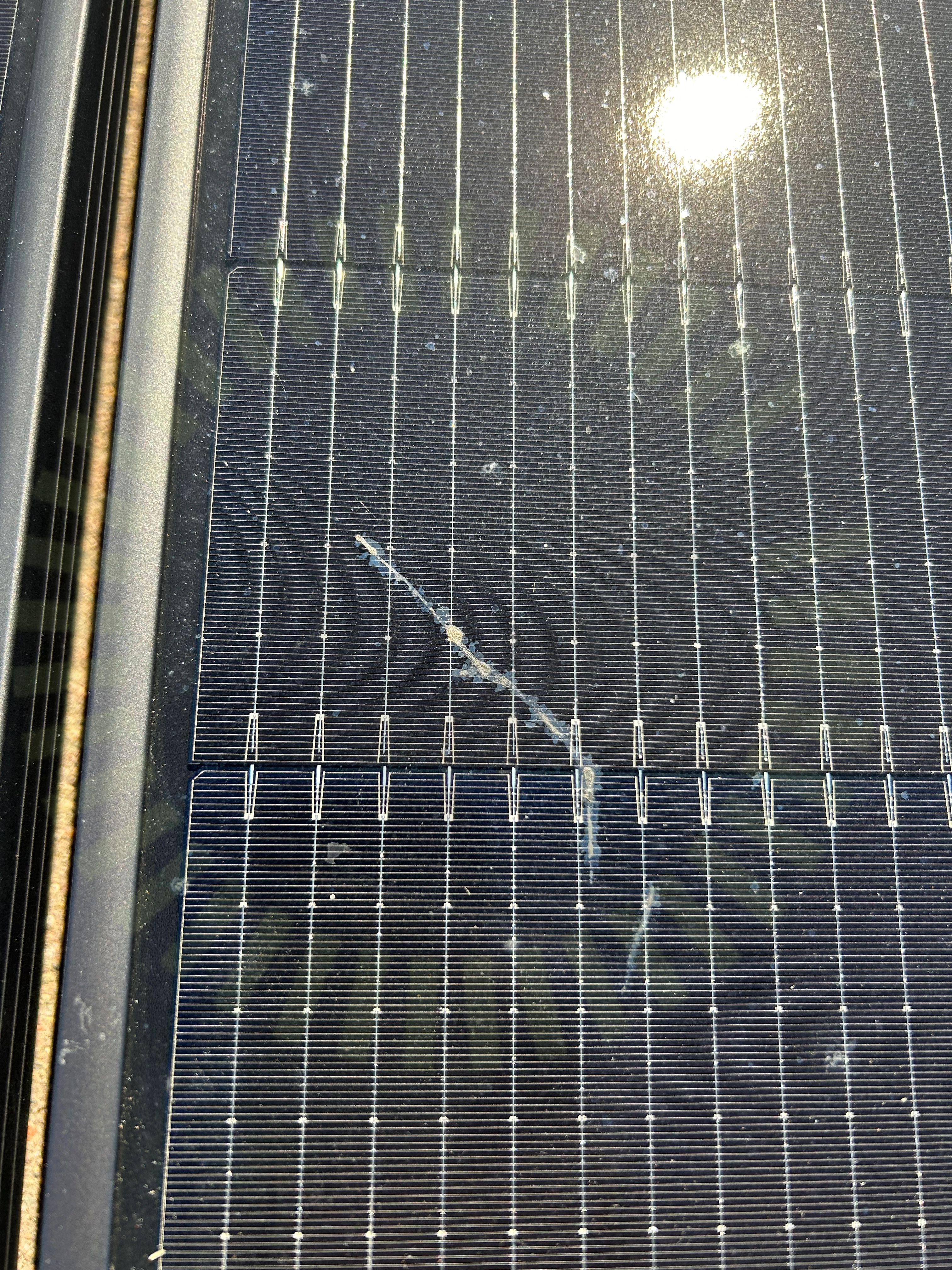

3.2 Skador på panel

Inte godkänd

Längre repor finns på panelerna där glaset bedöms ha tagit skada.

Godkända kontrollpunkter

13/15
Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/26
Kabeldragning mellan takytor

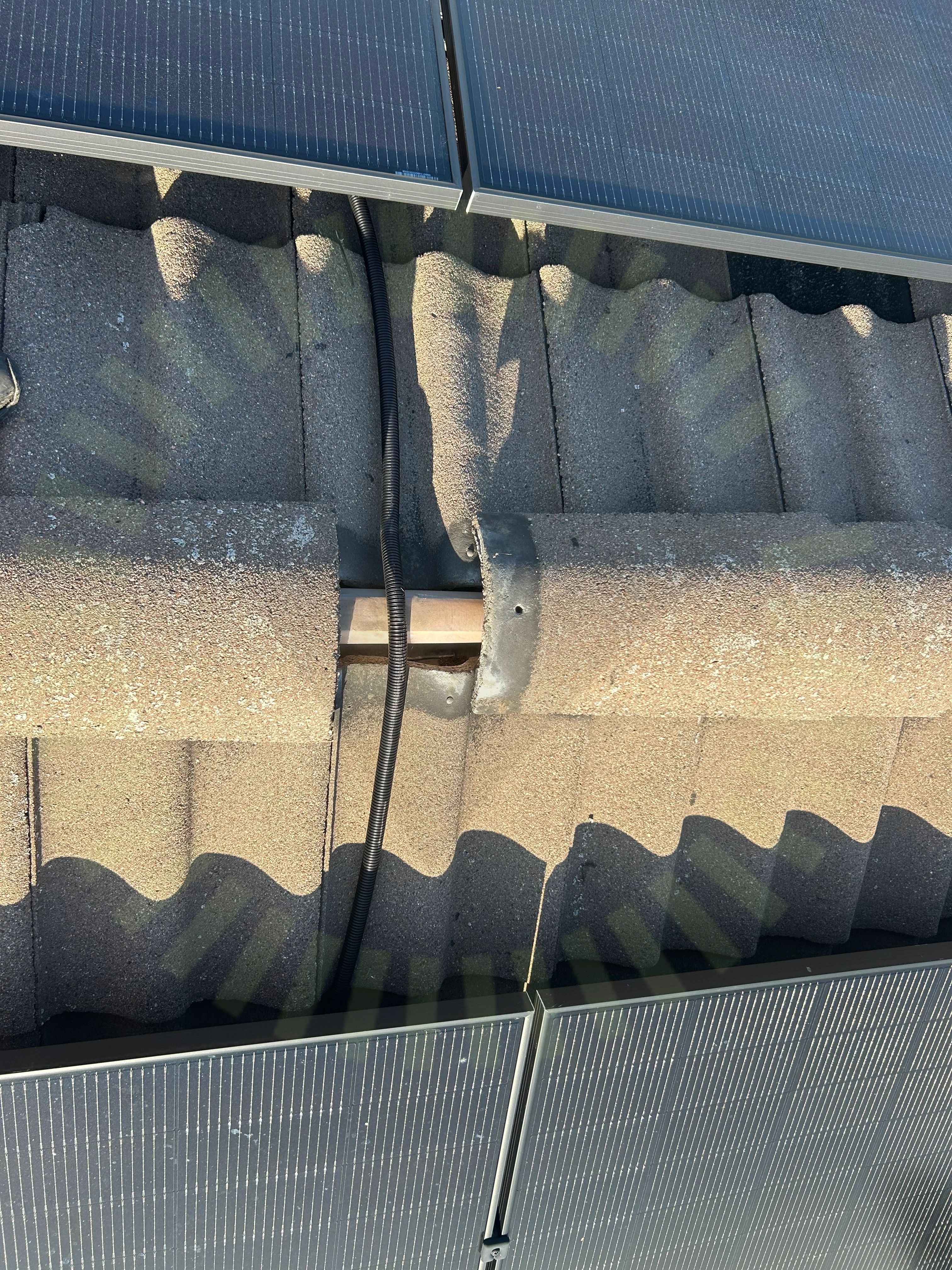

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Nockpannor

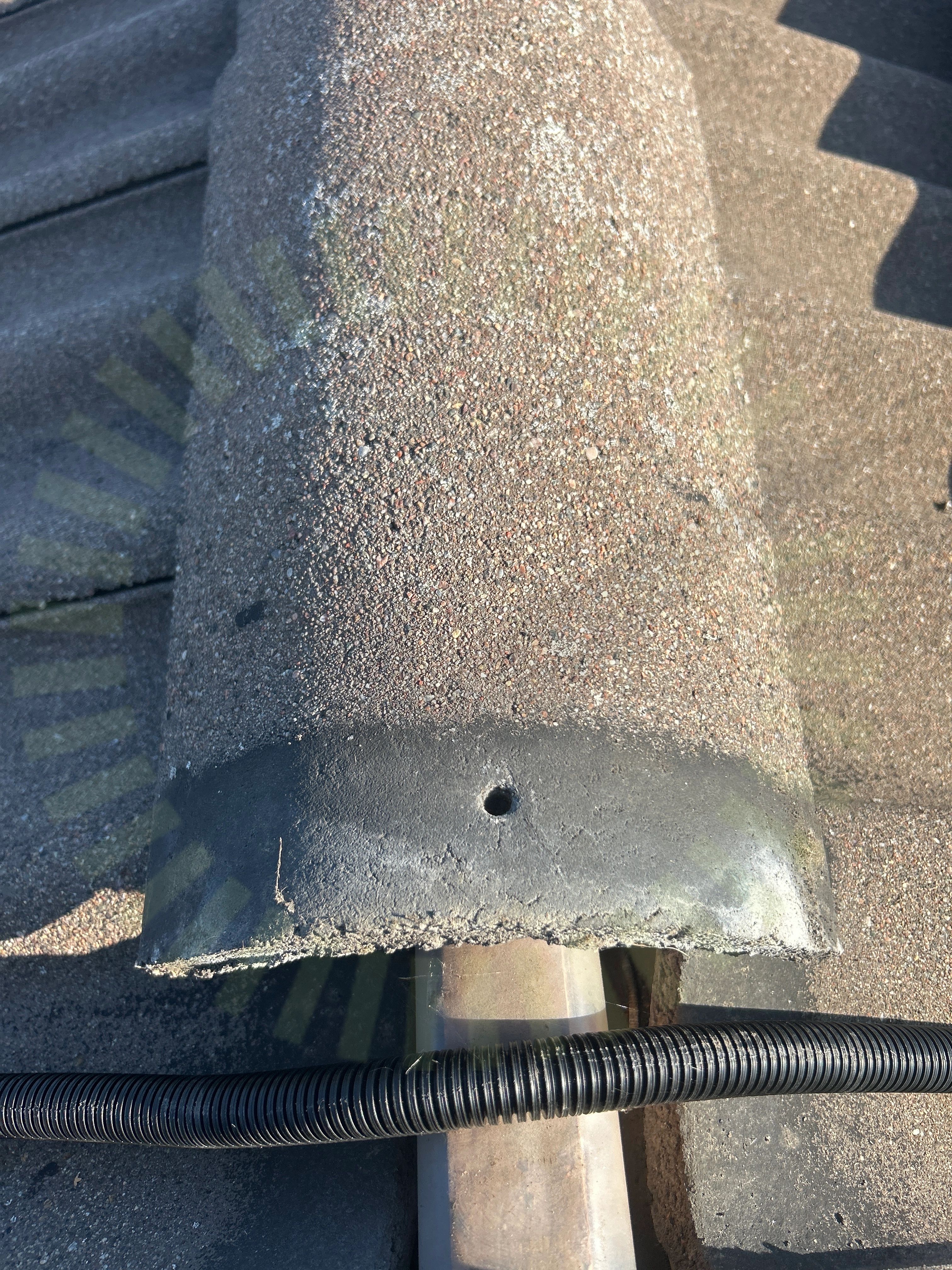

4.2 Nockpannor

Inte godkänd

Nockpannor som lyfts för kabeldragning har inte återmonterats på korrekt sätt. Pannorna saknar spik och är lösa.

Skador

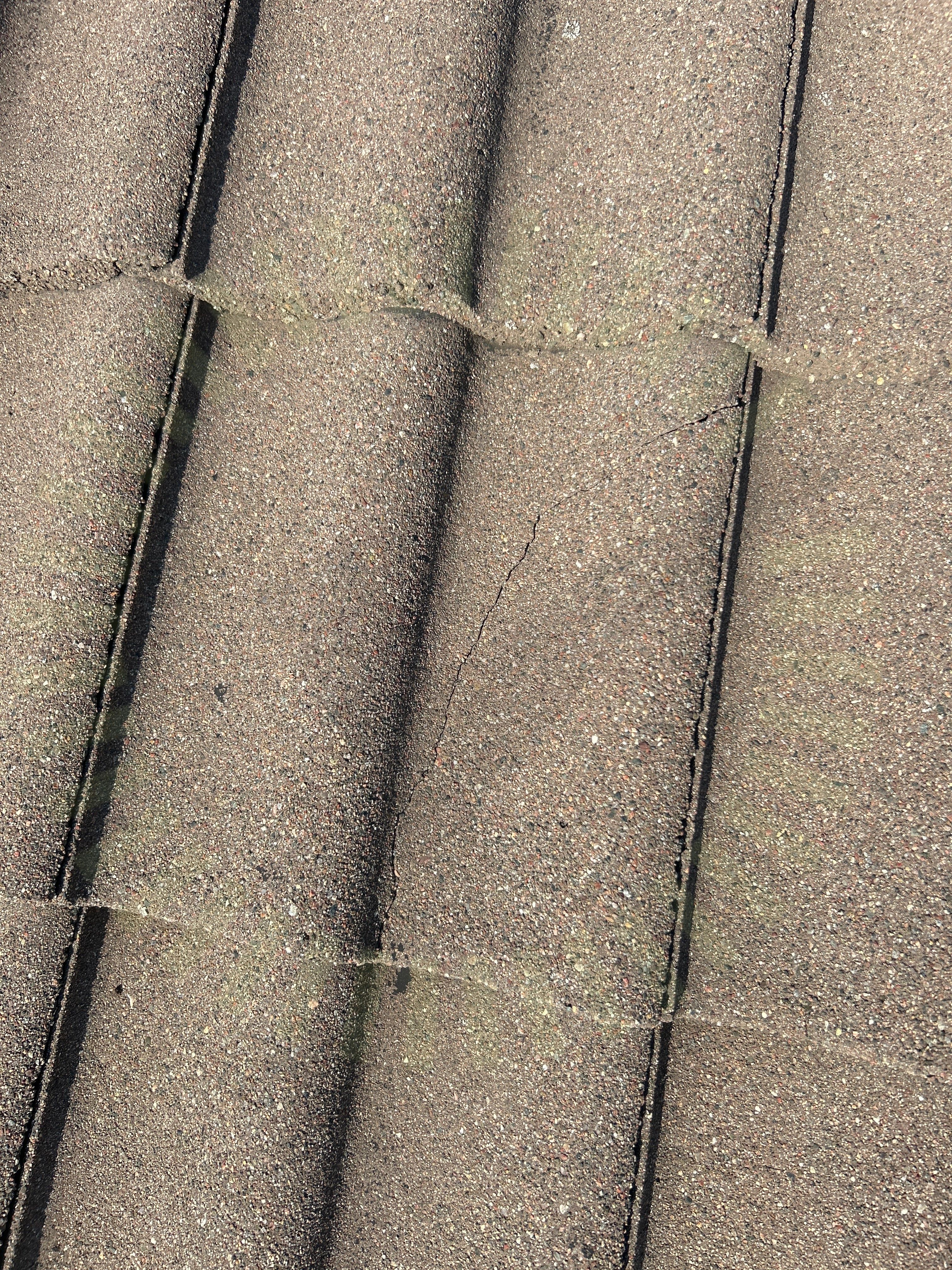

4.3 Skador

Inte godkänd

Skador noterade på taket.

Skenornas infästning

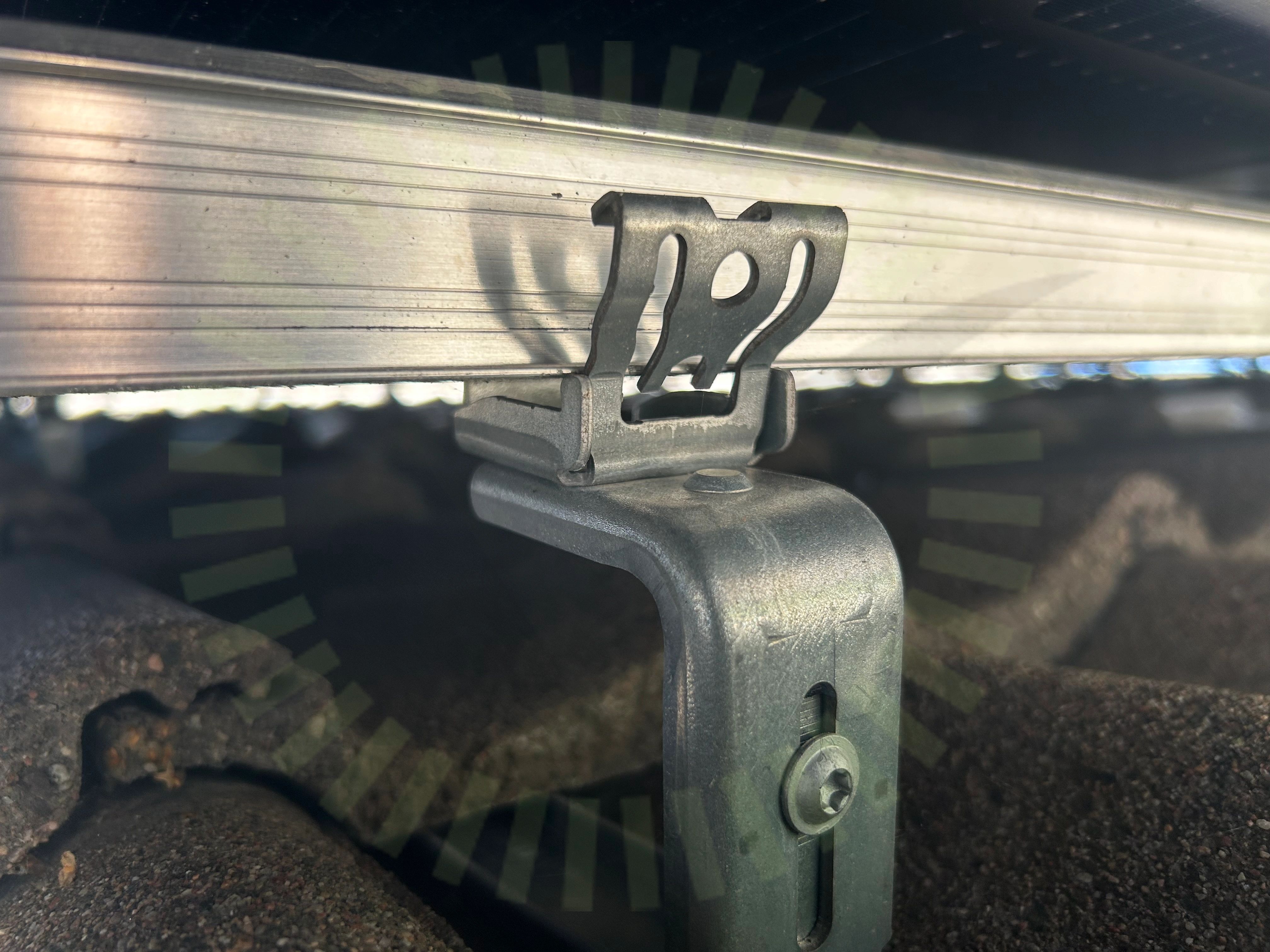

4.4 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

Godkända kontrollpunkter

22/26
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

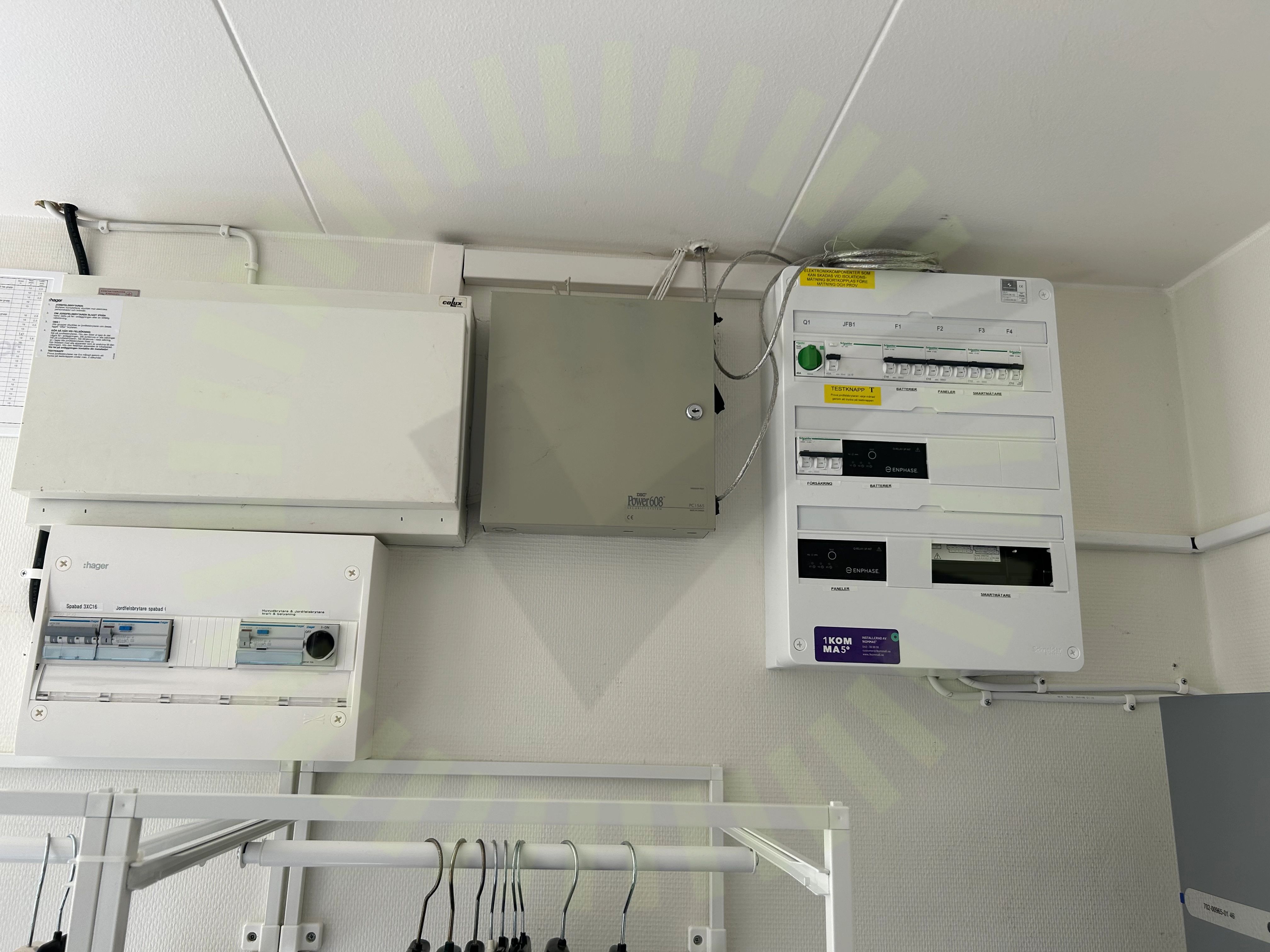

Undercentral

Godkända kontrollpunkter

6/6
FasskenaFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/3
Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

1/3
Missvisande varselmärkning

Växelriktare

Godkända kontrollpunkter

29/29
AC kablage förläggningAC Kablage förläggningAnslutning av CT klämmorAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringKabeldimensioneringKablagets böjradieKommunikation med batteriLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlacering av CT klämmorSkadat kablageSkador signalkablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
