1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.7
Installation genom
Sesol
Datum
28 mars 2024
Ort
Träslövsläge, Hallands län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Falsfäste
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Huawei DTSU666 (med CT)
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Anmärkningar
1/15
2.1 Batterikåpor
Inte godkändKåpor till batteriet är inte fastsäkrade.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 98
Godkända kontrollpunkter
14/15Avstånd till havetAvstånd till växelriktareBatteri PEDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Longi: LR5-54HPB
Anmärkningar
5/18
5.1 Förläggning DC kontakter
Inte godkändDC kontakter ligger inte skyddade mot direkt solljus samt snöansamling.
Installation Manual for LONGi Solar PV Modules V18, Sida 21

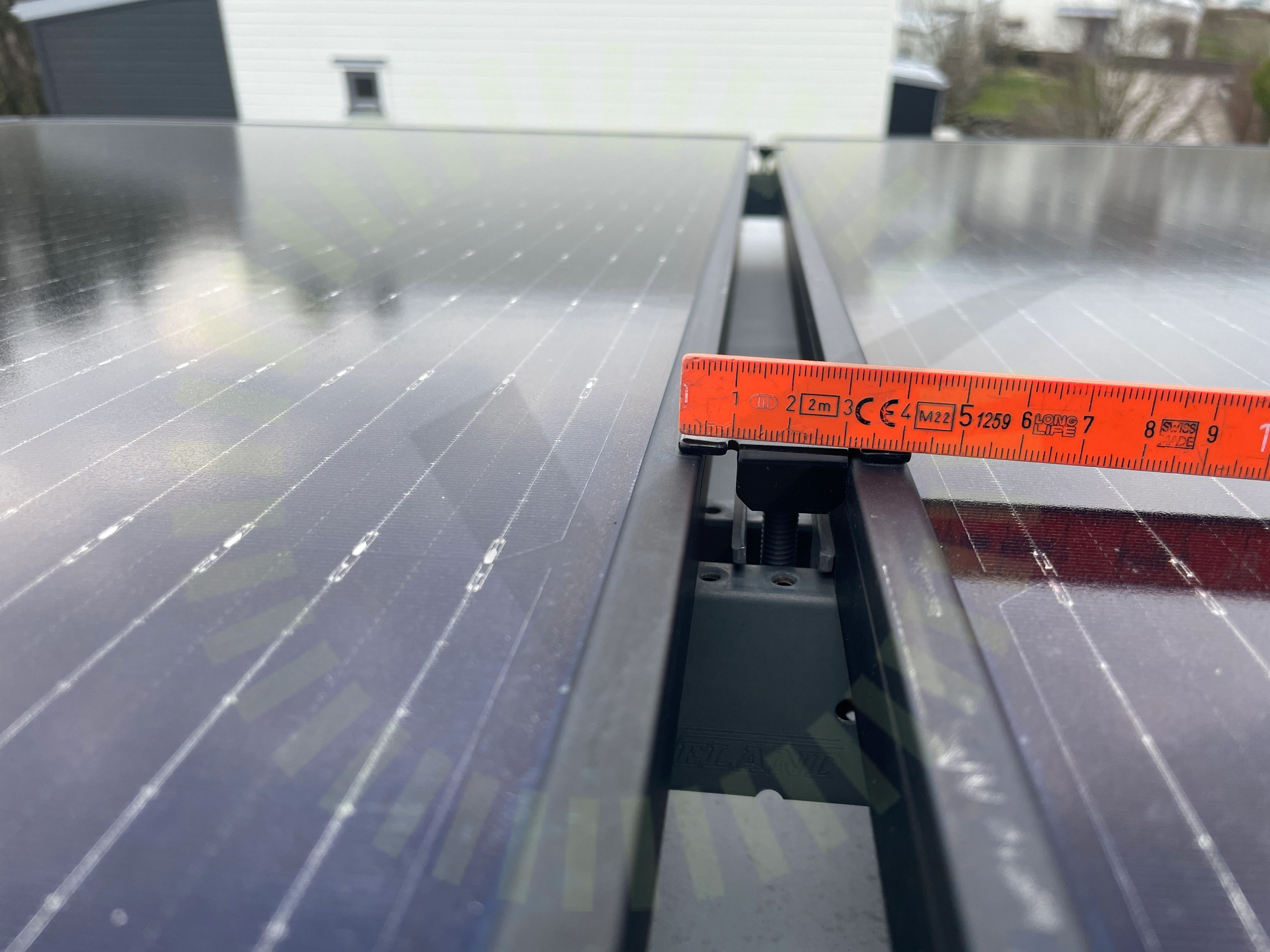

5.2 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar och ligger ej an panelram.
Installation Manual for LONGi Solar PV Modules V18, Sida 13

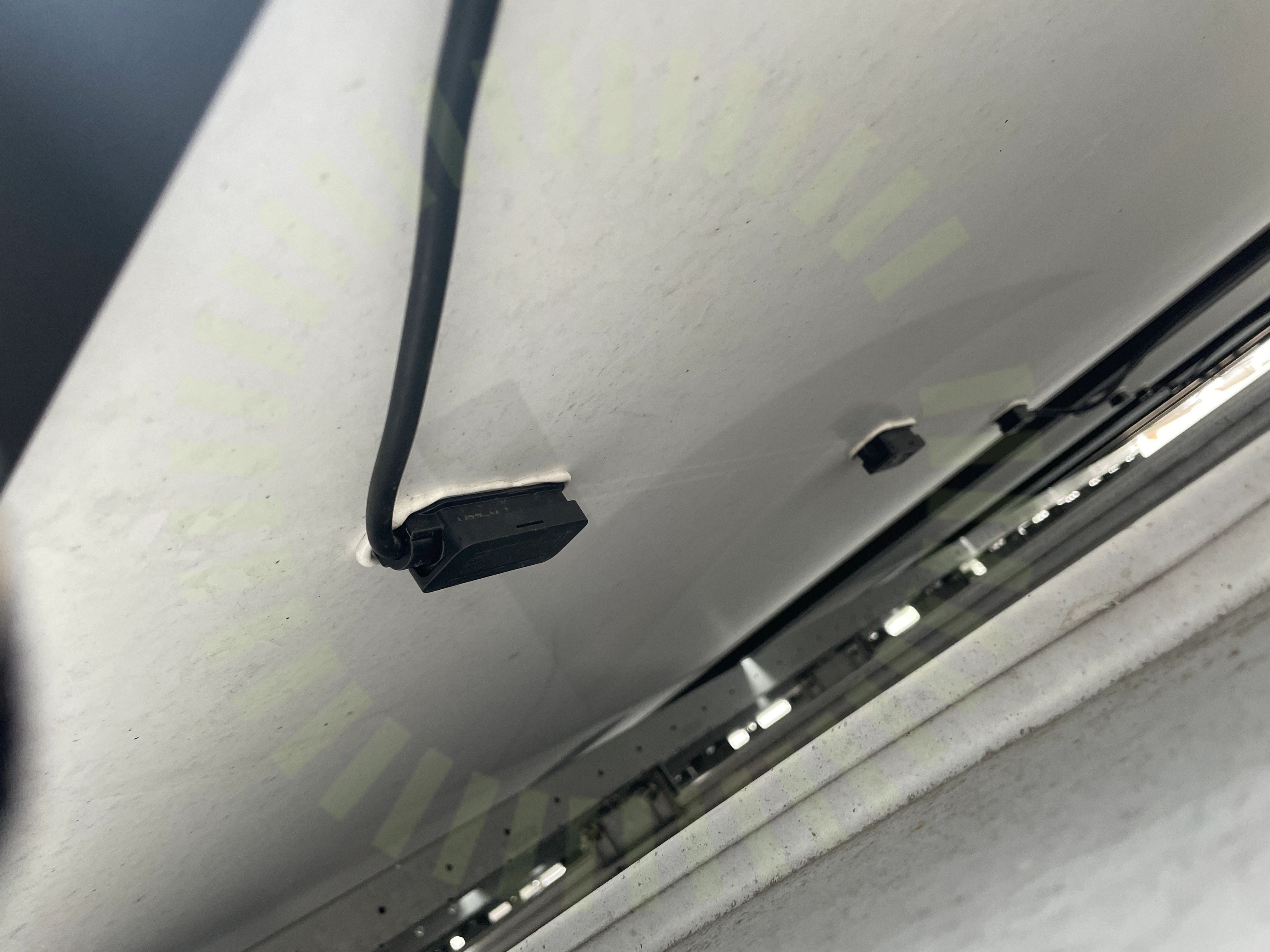

5.3 Kopplingslåda böjradie
Inte godkändHårt dragna kablar och skarp böjradie förekommer från kopplingslådan.
SS 436 40 00 (522.8.3)

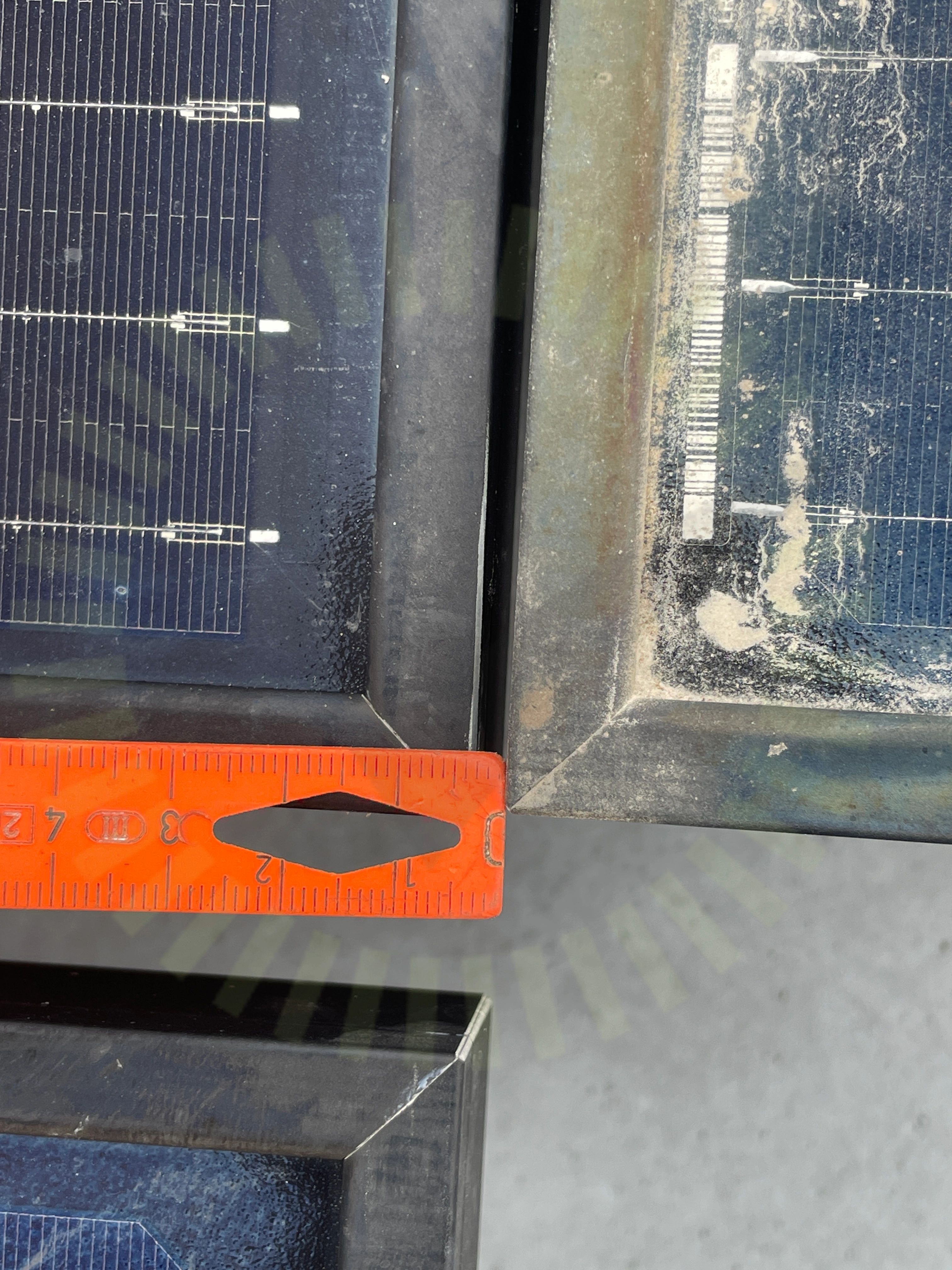

5.4 Panelramar separerade
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
Installation Manual for LONGi Solar PV Modules V18, Sida 11

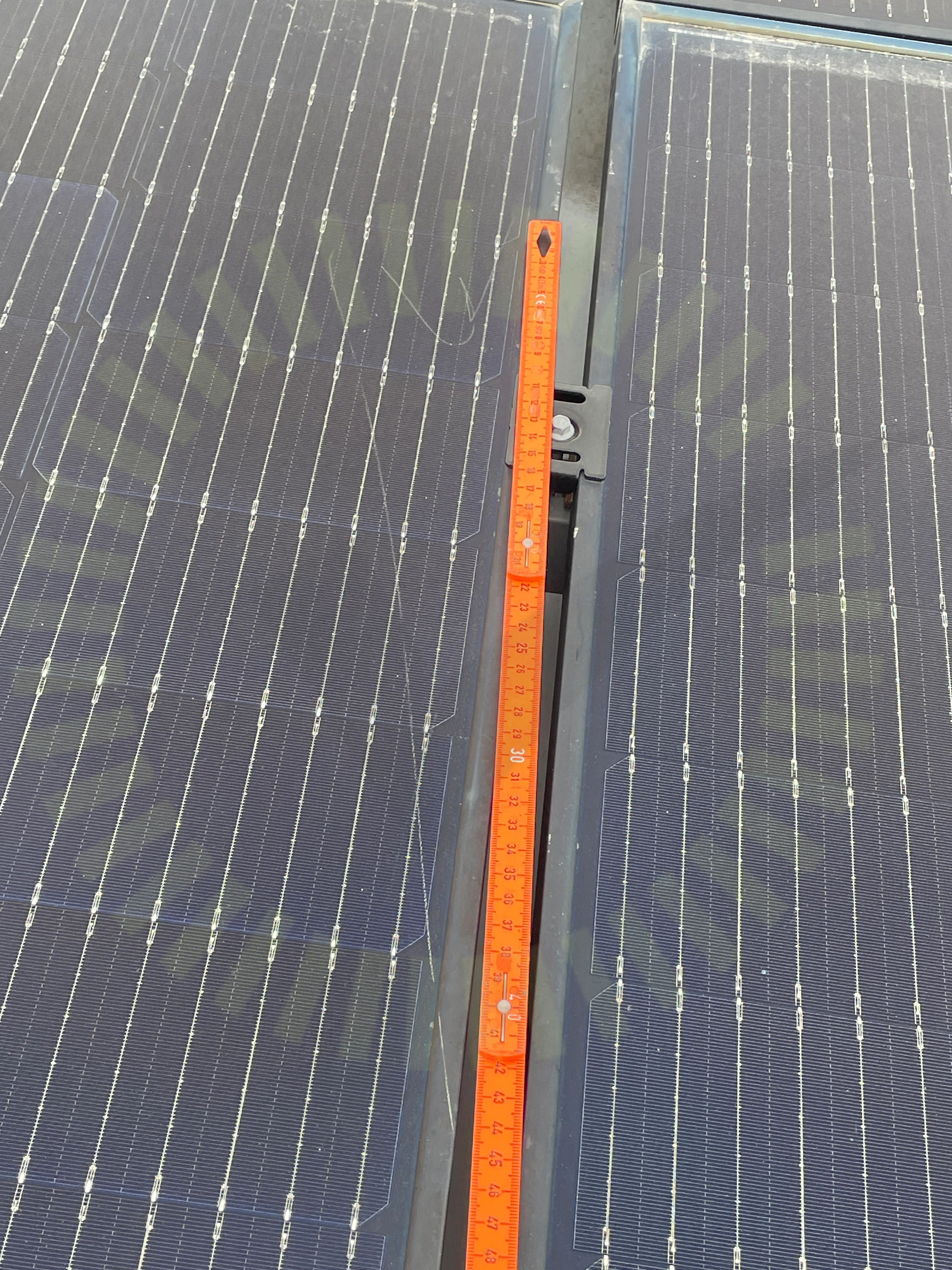

5.5 Skador på panel
Inte godkändLängre repor finns på panelerna.
Godkända kontrollpunkter
13/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Falsfäste
Anmärkningar
2/19

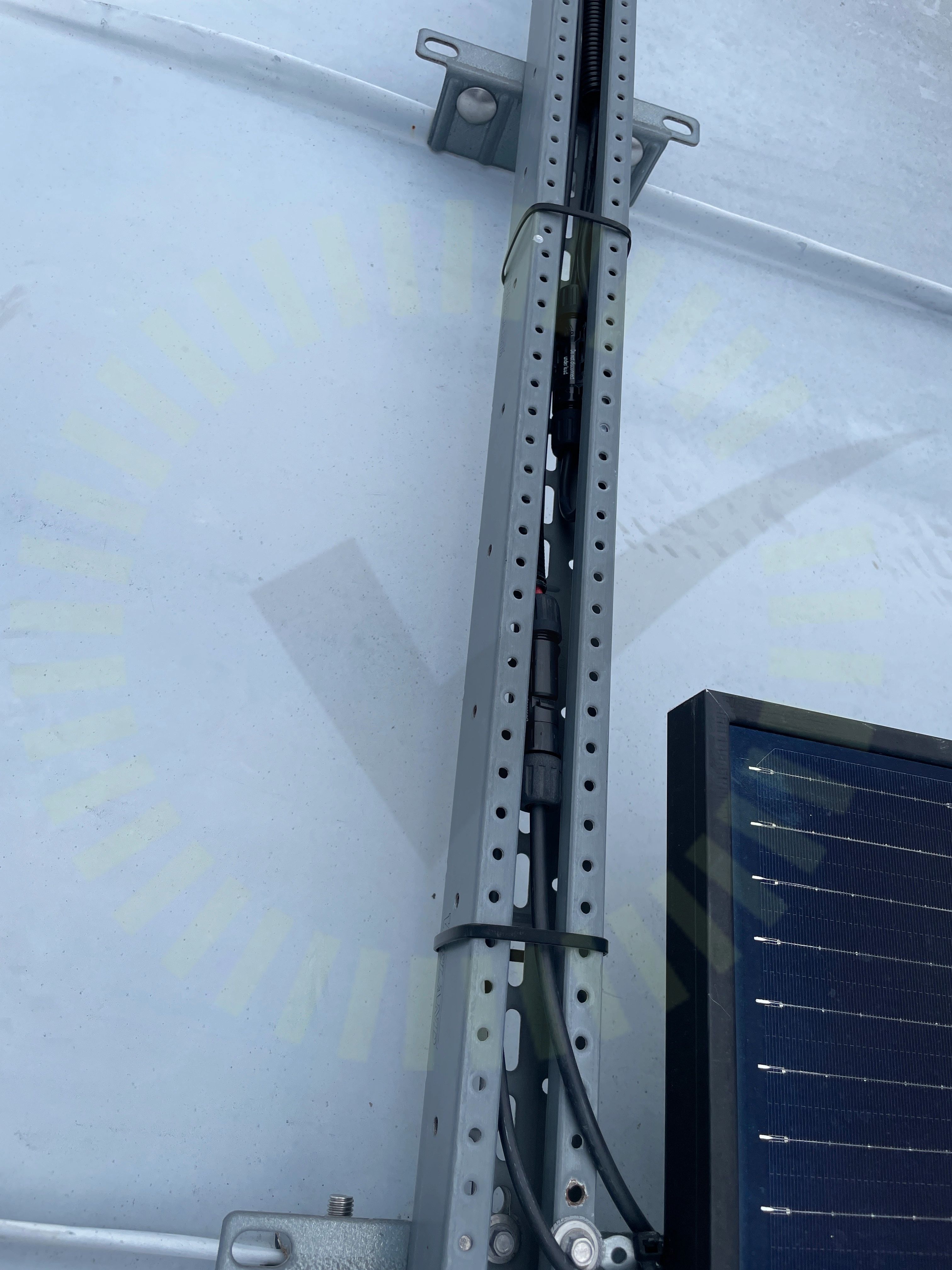

6.1 DC kabel förläggning
Inte godkändKablage ligger klämt.

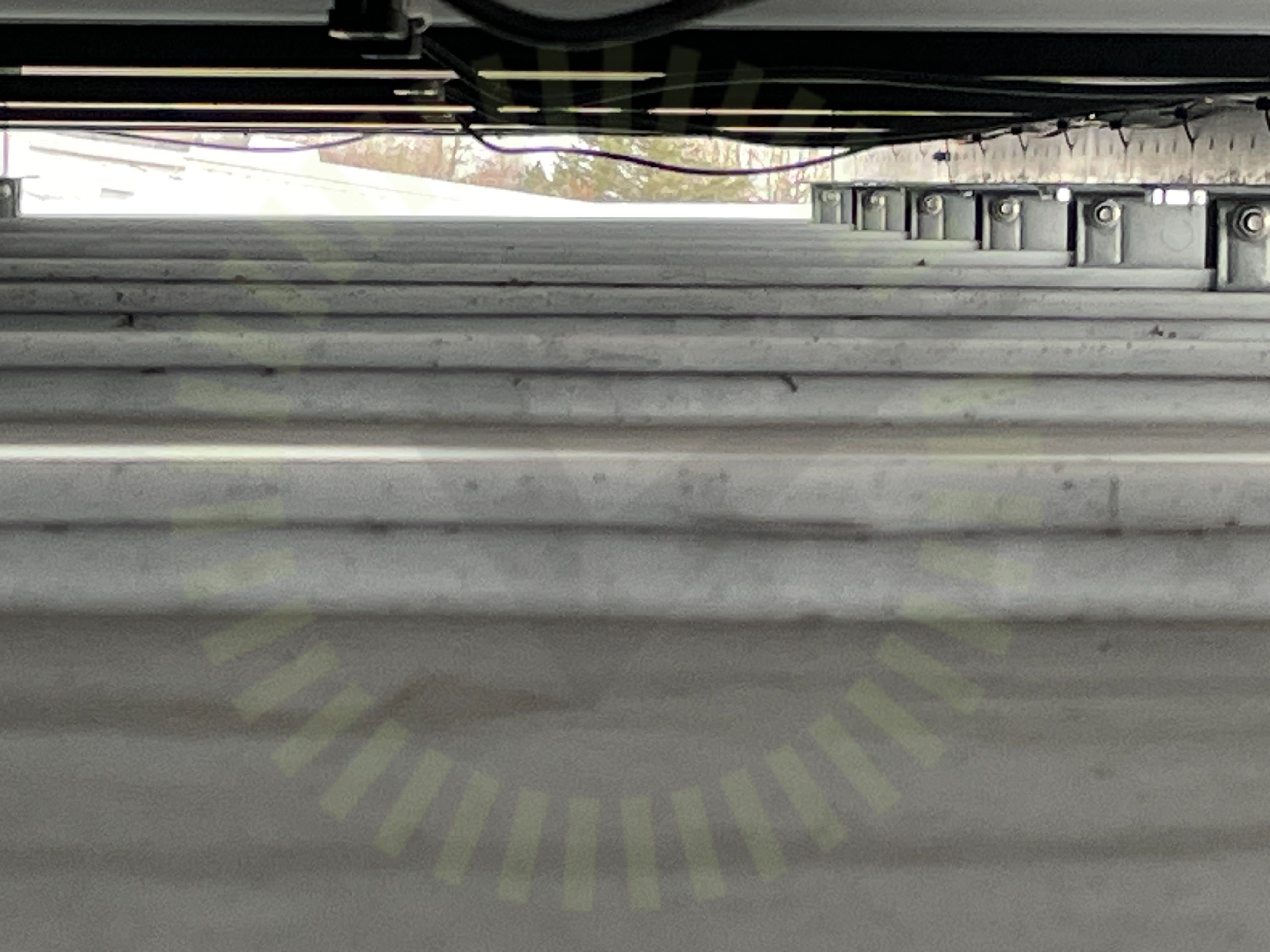

6.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
17/19Falsfästenas CCFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningUnderbyggnadVäderbeständigt materialÄndklämmor skena
Varselmärkning
Anmärkningar
1/4

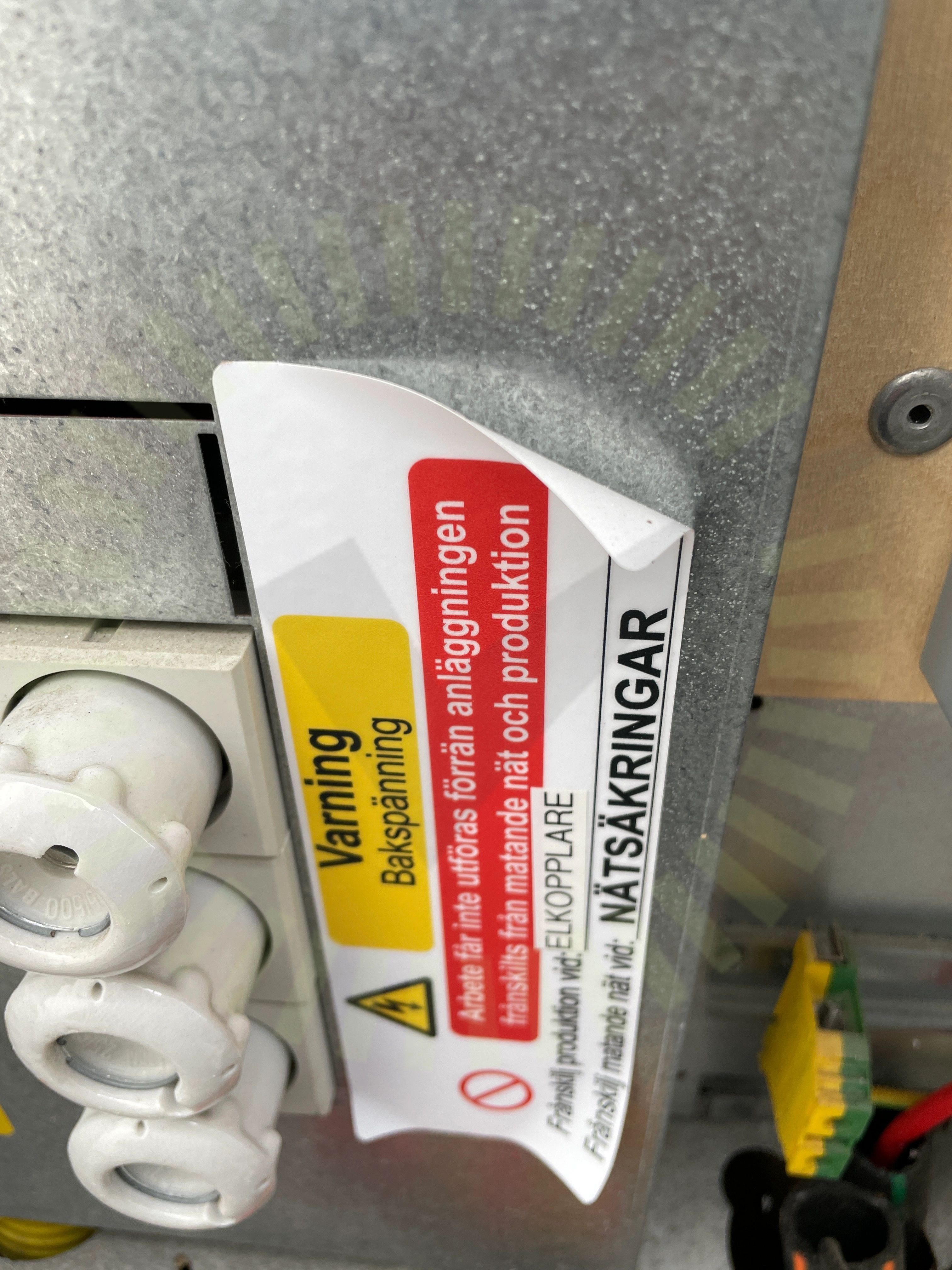

7.1 Varning för backspänning
Inte godkändMärkning är inte tillförlitligt fäst.
SEK 457, Sida 42
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för likspänning
Växelriktare
Anmärkningar
1/368.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)
Godkända kontrollpunkter
35/36AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
