Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Elteknik i Lund

Datum

3 december 2024

Ort

Kävlinge, Skåne län
Förbindelse av kontakter
Skenornas infästning
Kapsling böjs
91% godkända9% ej godkända

Om installationen

PanelerLeapton: LP182*210-M-48-NB
MontagesystemNordmount: Papptak
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
Elteknik i Lund

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3
Avtal

Batteri

Godkända kontrollpunkter

5/5
KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Tak 1, Leapton: LP182*210-M-48-NB

Anmärkningar

1/17
Förbindelse av kontakter

3.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

15/17
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Nordmount: Papptak

Anmärkningar

4/24

4.1 CC infästningar

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

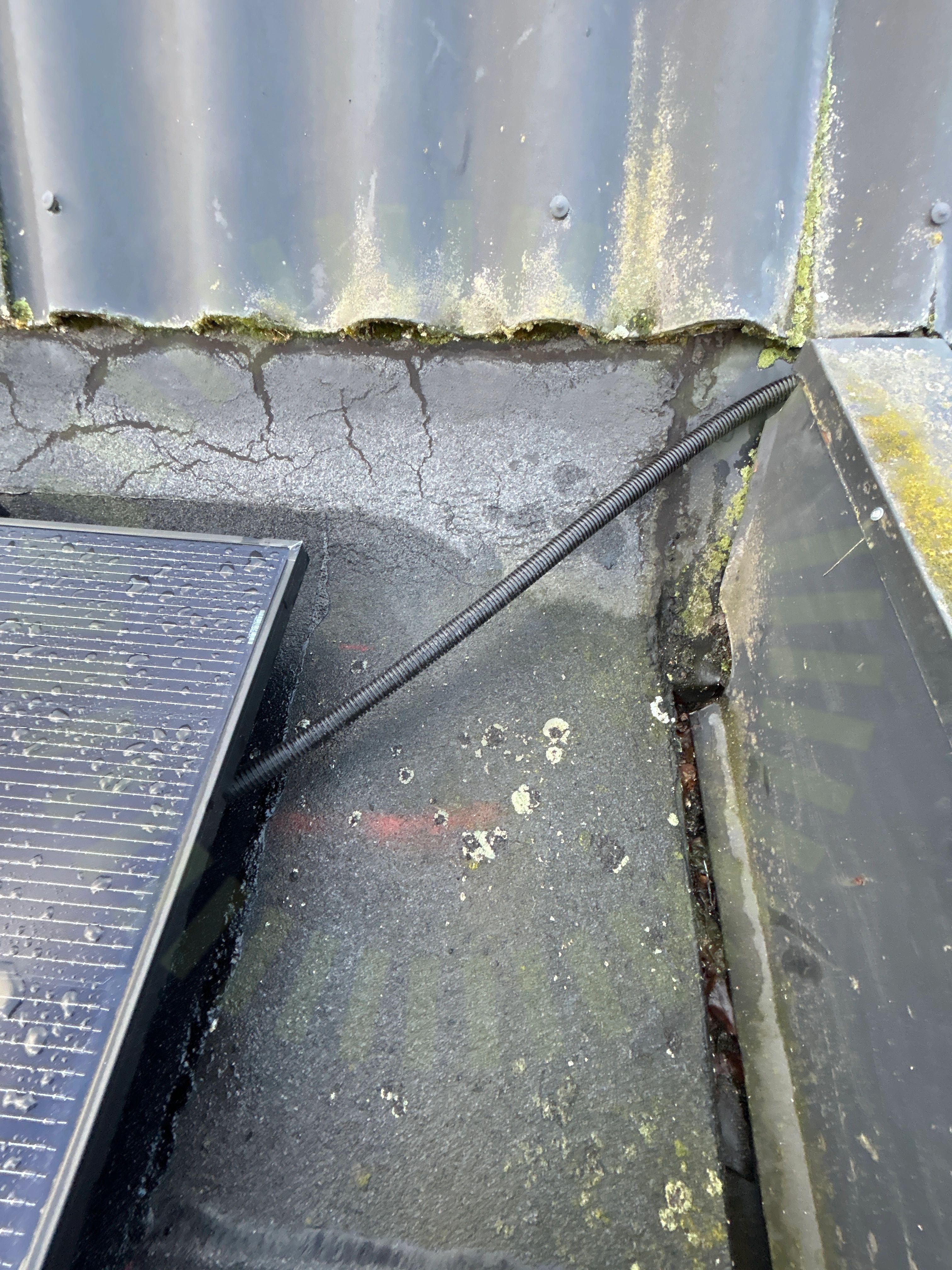

Kabeldragning mellan takytor

4.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Hänger enbart i luften från skenan till andra taket.

SS 436 40 00 (712.522.101)

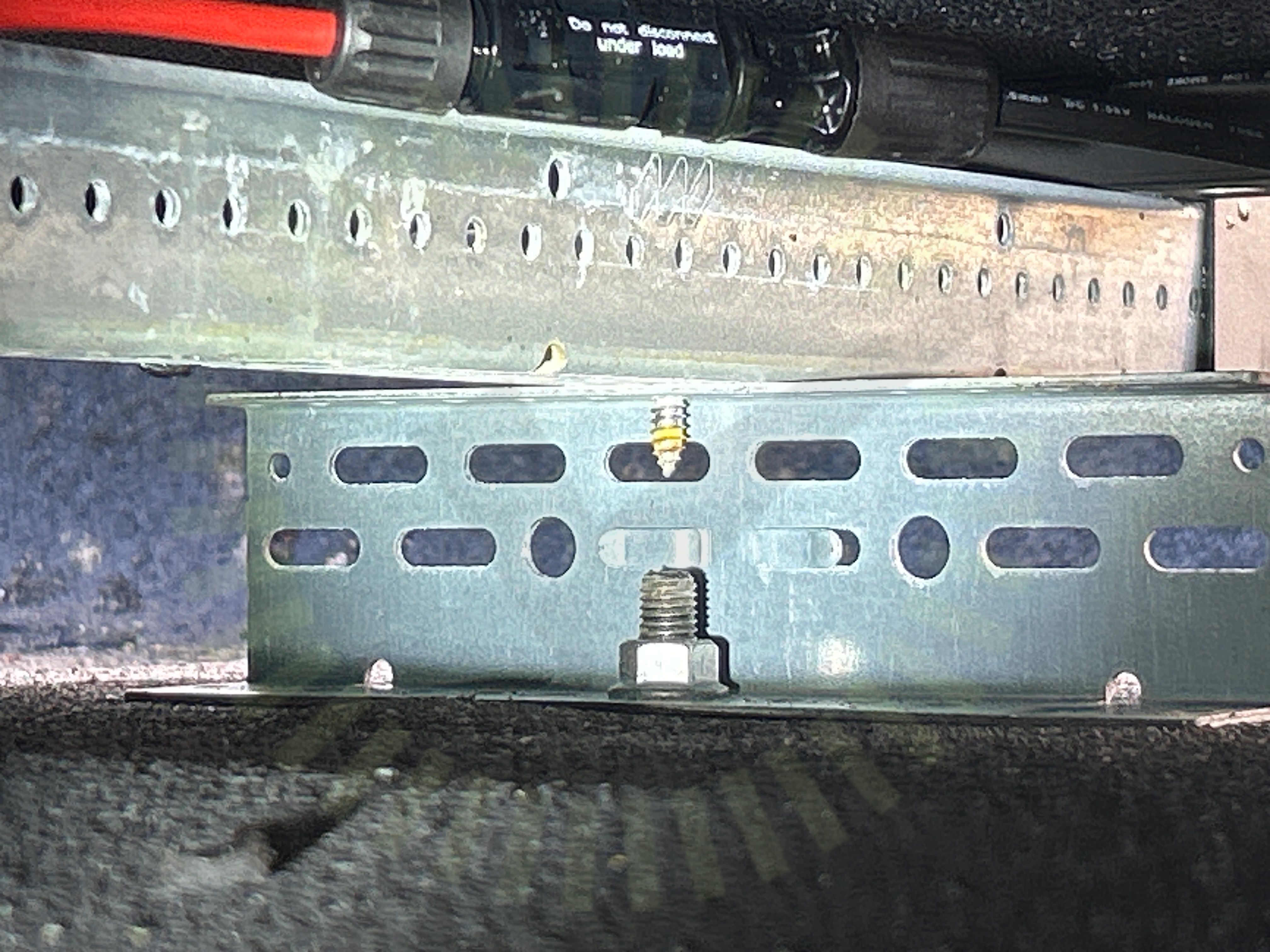

Skenornas infästning

4.3 Skenornas infästning

Inte godkänd

För få antal skruv har använts för skenornas infästning.

Nordmount: Papptak - Monteringsanvisning, Sida 4/ Lastberäkning

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

19/24
Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSvetsning av pappSäkerhetsavståndTermisk brytpunkt skenorVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/24
Infästning i råspont

Undercentral

Anmärkningar

1/7

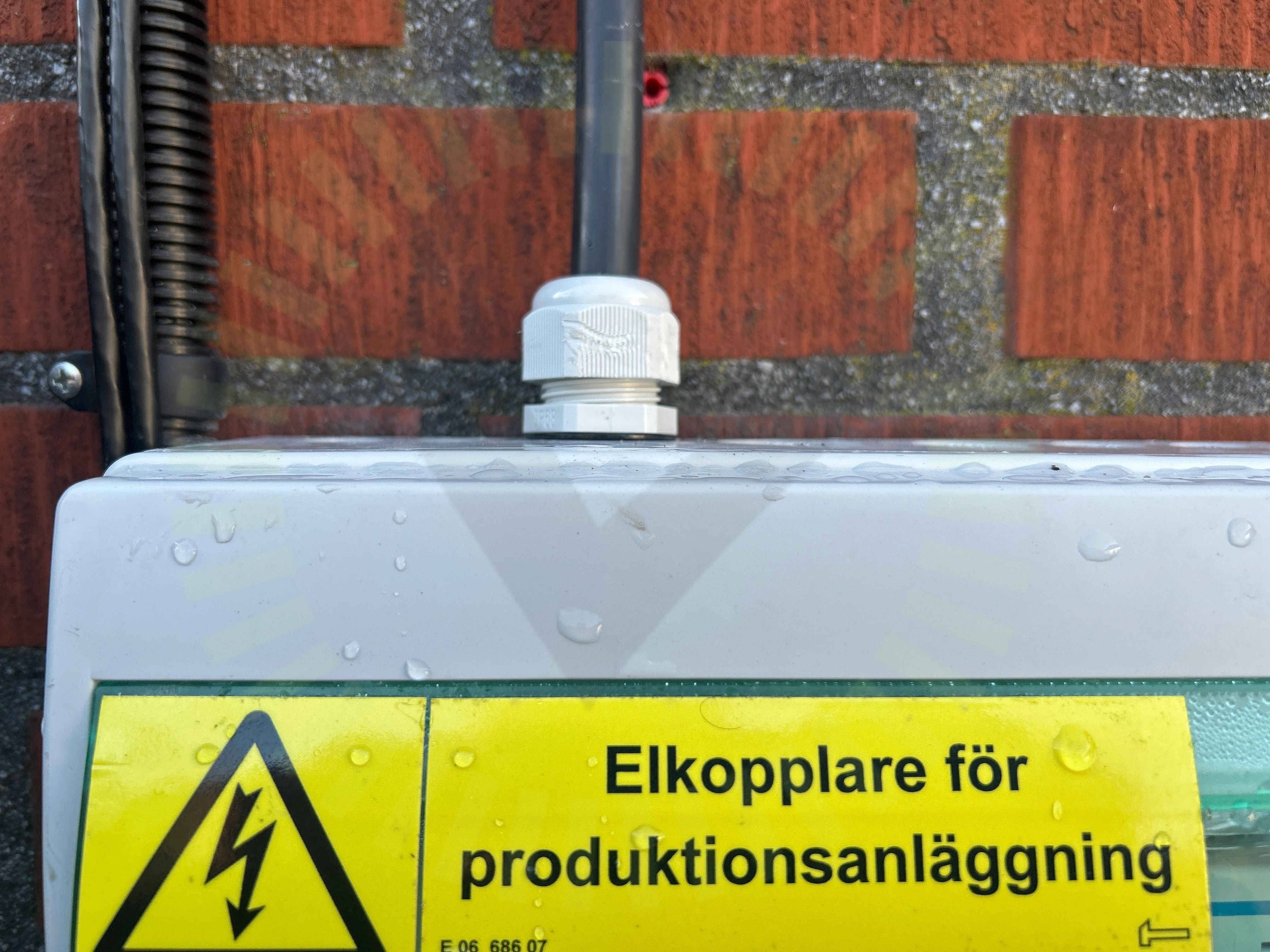

Kapsling böjs

5.1 Kapsling böjs

Inte godkänd

Förskrivningen drar i kapslingen uppåt. Kapslingens ovansida sitter inte rak och locket får inte rätt kontakt mot kapslingen.

Godkända kontrollpunkter

6/7
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/38
Genomföringar

7.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

36/38
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/38
Strängdesign
