Besiktningsrapport
9.5
Installation genom
Svea Solar
Datum
28 maj 2025
Ort
Värmdö, Stockholms län
Skenskarvar
CC mått
Föremål mot bakstycke
Kabeldragning mellan takytor
97% godkända
3% ej godkända
Om installationen
Paneler
AIKO: A-MAH54Db
Optimerare
Huawei: SUN2000P - 450W
Montagesystem
CC90 UNUM Plåttak
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Tillbehör
Säkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
12/12
Avstånd
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Kablage
Kontakter
Rakt stående
Skador
Smart Power Sensor
Utrymme
Väderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutning
Böjradie
Egenskaper
Identifiering
Infästning
Placering
Yttre påverkan
Tak 1, AIKO: A-MAH54Db
Anmärkningar
1/15
4.1 Föremål mot bakstycke
Inte godkänd
Kontakter trycker mot panelens undersida.
AIKO PV Module Installation Manual Double Glass Module August.2023, Sida 10
Godkända kontrollpunkter
14/15
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Bisol: Duplex 144 Cells
Godkända kontrollpunkter
12/12
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas överlappning
Kontaktdon
Panelkablagets böjradie
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, CC90 UNUM Plåttak
Anmärkningar
3/16

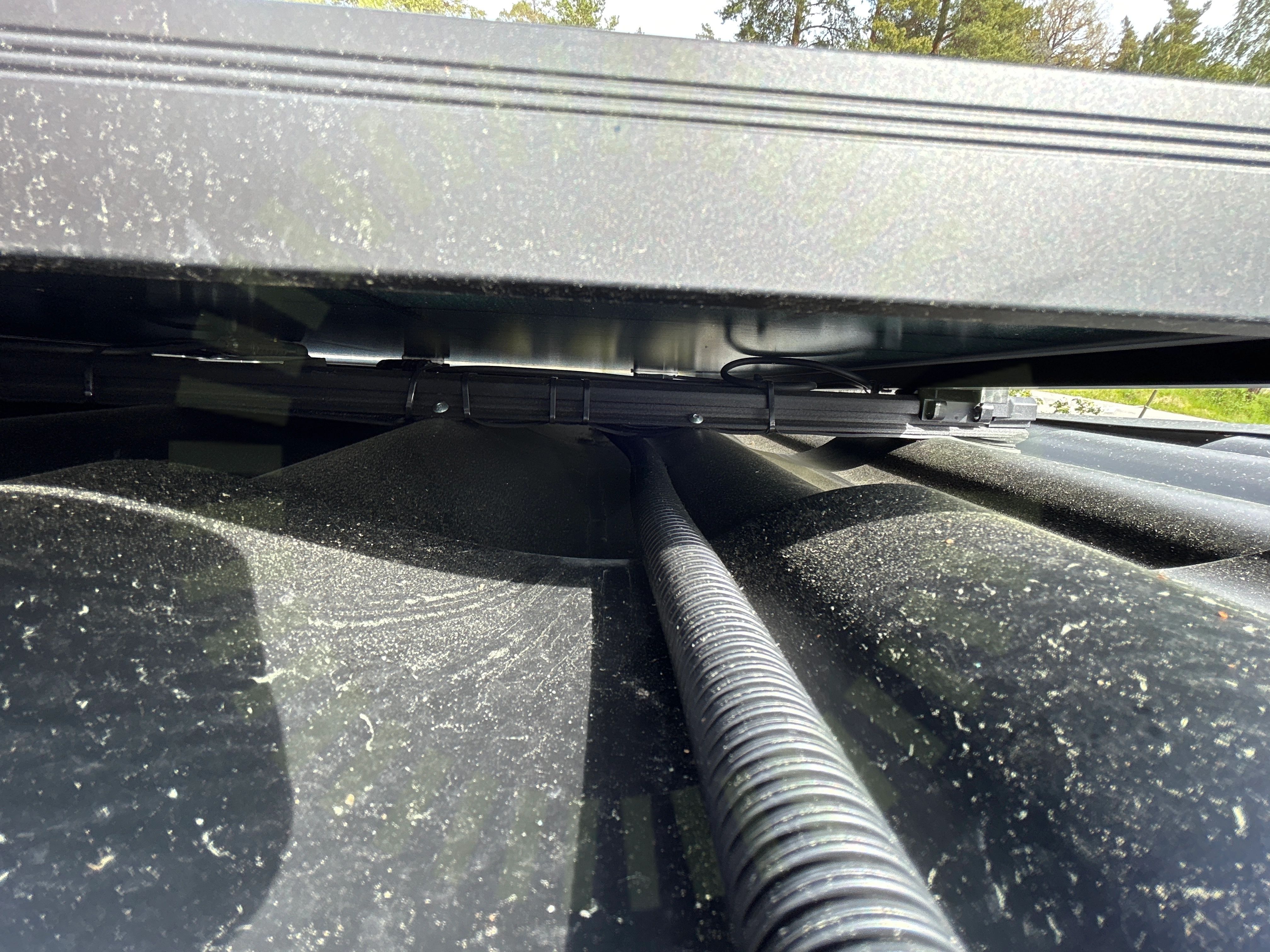

6.1 CC mått
Inte godkänd
Vid installation på takpanneplåt ska skenänden fästas i de tre första topparna.
Snö-och vindlastberäkning / Montageinstruktion CC90-UNUM på plåttak / 240320, Sida 2
6.2 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad.
SS 436 40 00 (712.522.101)
6.3 Skenskarvar
Inte godkänd
Skenorna är inte korrekt sammanförda vid skenskarv.
Montageinstruktion CC90-UNUM på plåttak / 240320, Sida 3
Godkända kontrollpunkter
13/16
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning
Kabeluppfästning
Klämmans placering i skena
Mittklämmor
Skador
Skenans utstick för klämma
Snö- och Vindlastberäkning
Säkerhetsavstånd
Väderbeständigt material
Ändklämmor
Tak 1, Huawei: SUN2000P - 450W
Godkända kontrollpunkter
6/6
Antal optimerare
Avstånd närliggande objekt
Dragavlastade
Fastsäkring av optimerare
Kontakter
Strängdesign för SUN2000-M1
Tak 1, Wasi med Schletter SingleFix-V infästning
Godkända kontrollpunkter
12/12
DC kabel förläggning
Föremål mellan skena och panelram
Infästning skena
Kabeluppfästning
Klämmans placering i skena
Mittklämmor
Skador
Skenans utstick för klämma
Skenskarvar
Säkerhetsavstånd
Väderbeständigt material
Ändklämmor
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
34/34
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
