Besiktningsrapport
8.2
Installation genom
Elit Teknik AB
Datum
11 september 2023
Ort
Limhamn, Skåne län
Föremål mot bakstycke
Förbindelse av kontakter
Kopplingslåda

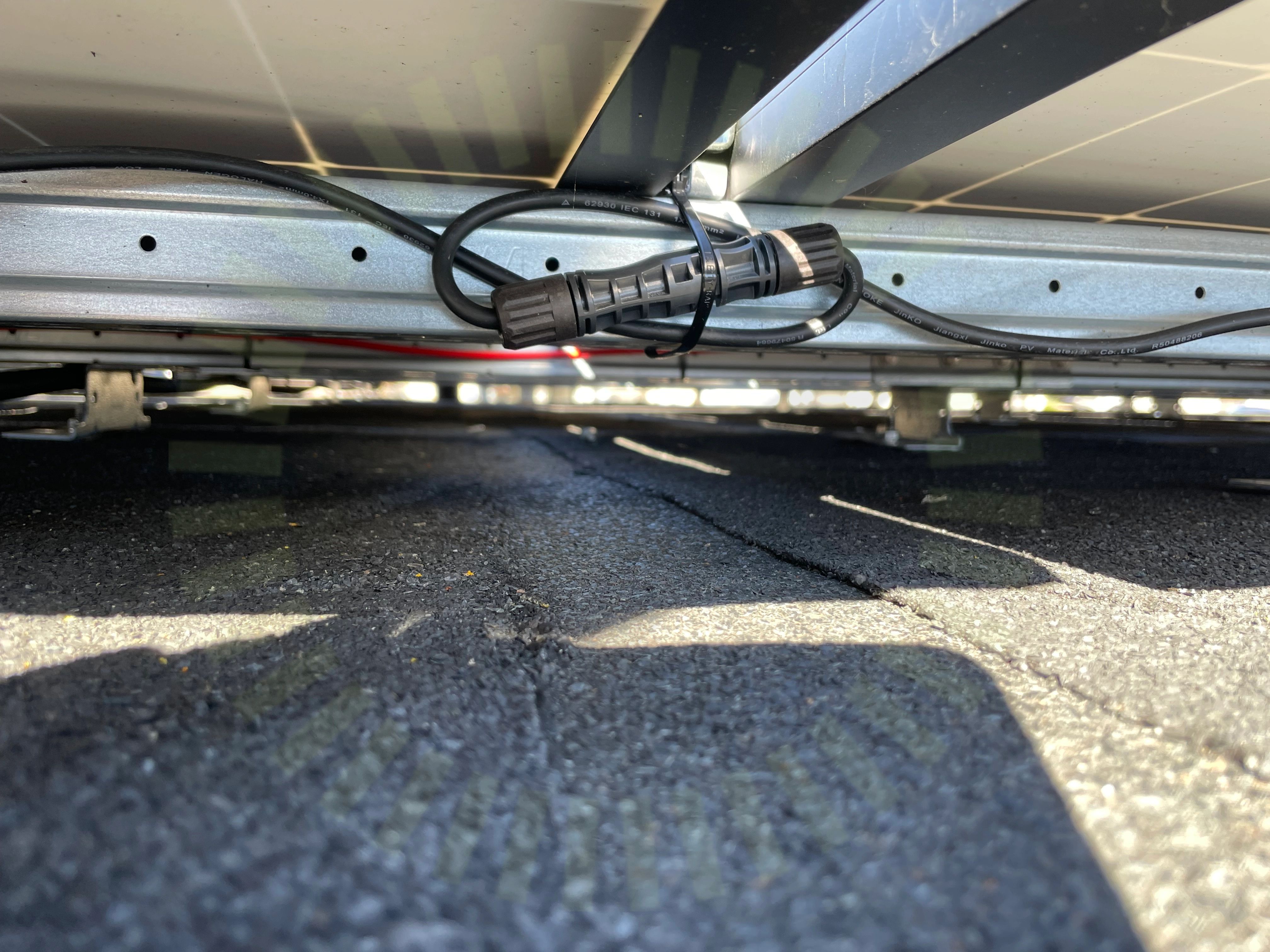

+ 6
89% godkända
11% ej godkända
Om installationen
Paneler
JA Solar: JAM66S30 480-505/MR
Optimerare
FerroAmp: SSO 8kW
Montagesystem
CWL: papptak
Växelriktare
FerroAmp: FerroAmp 14kVA
Tillbehör
Elmaterial: Kapsling
Installerad av Elit Teknik AB som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Kapsling
Godkända kontrollpunkter
9/9
Optimerare
Godkända kontrollpunkter
9/9
Tak 1, CWL: papptak
Anmärkningar
5/22

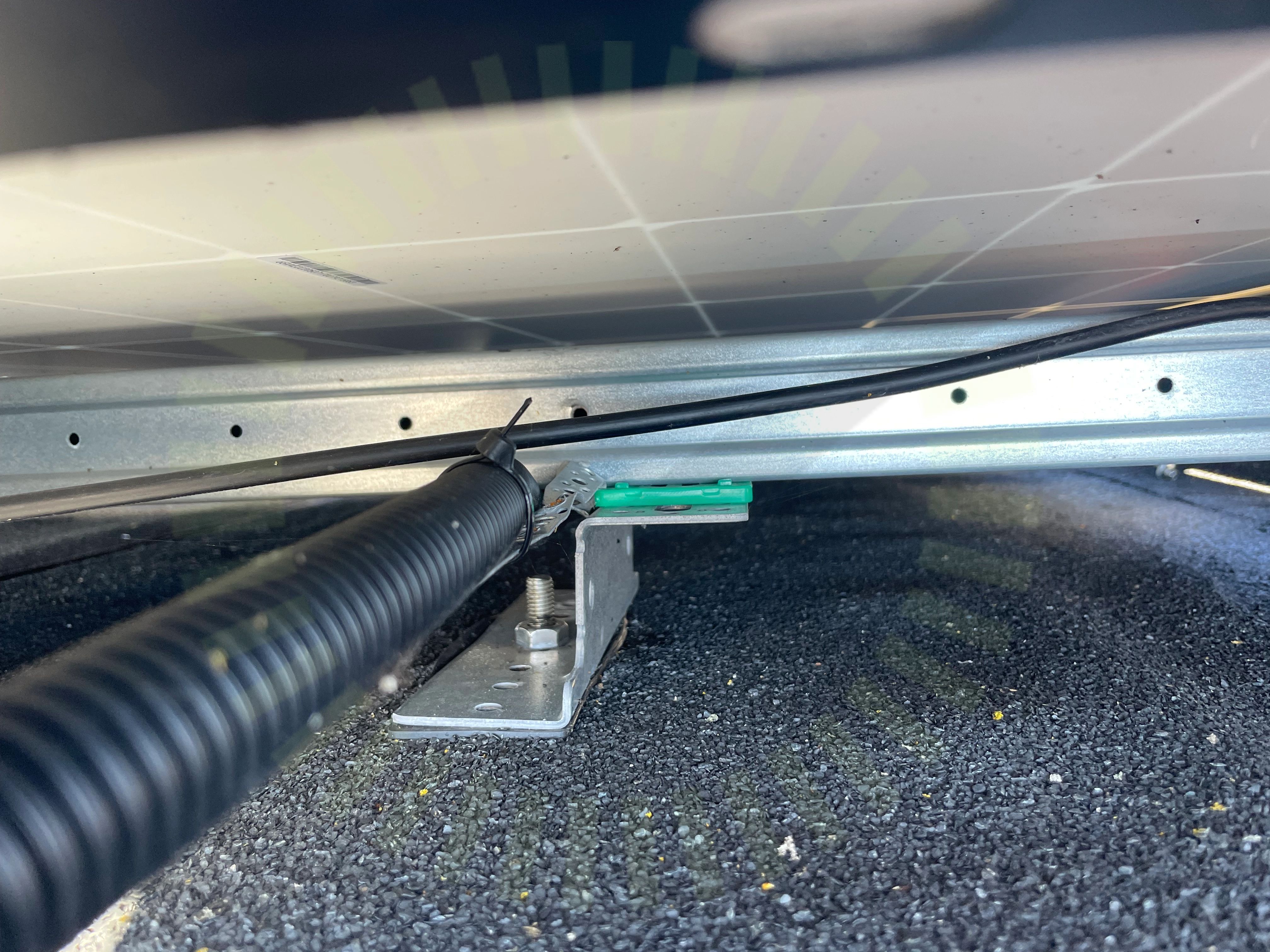

4.1 Föremål mellan skena och panelram
Inte godkänd
Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

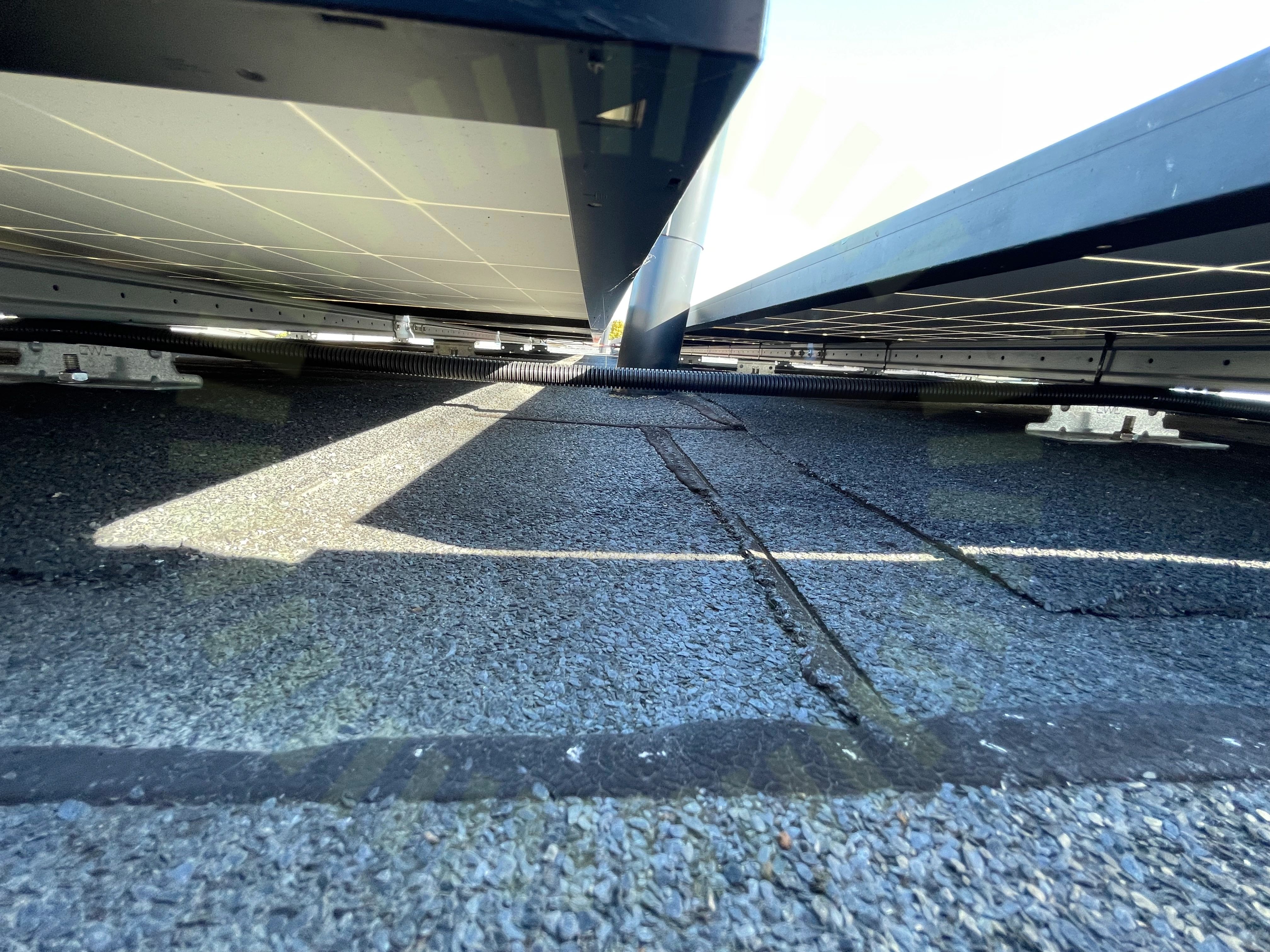

4.2 Kabeldragning mellan takytor
Inte godkänd
Kablage är inte tillräckligt uppfäst och riskerar att utsättas för mekanisk påverkan.

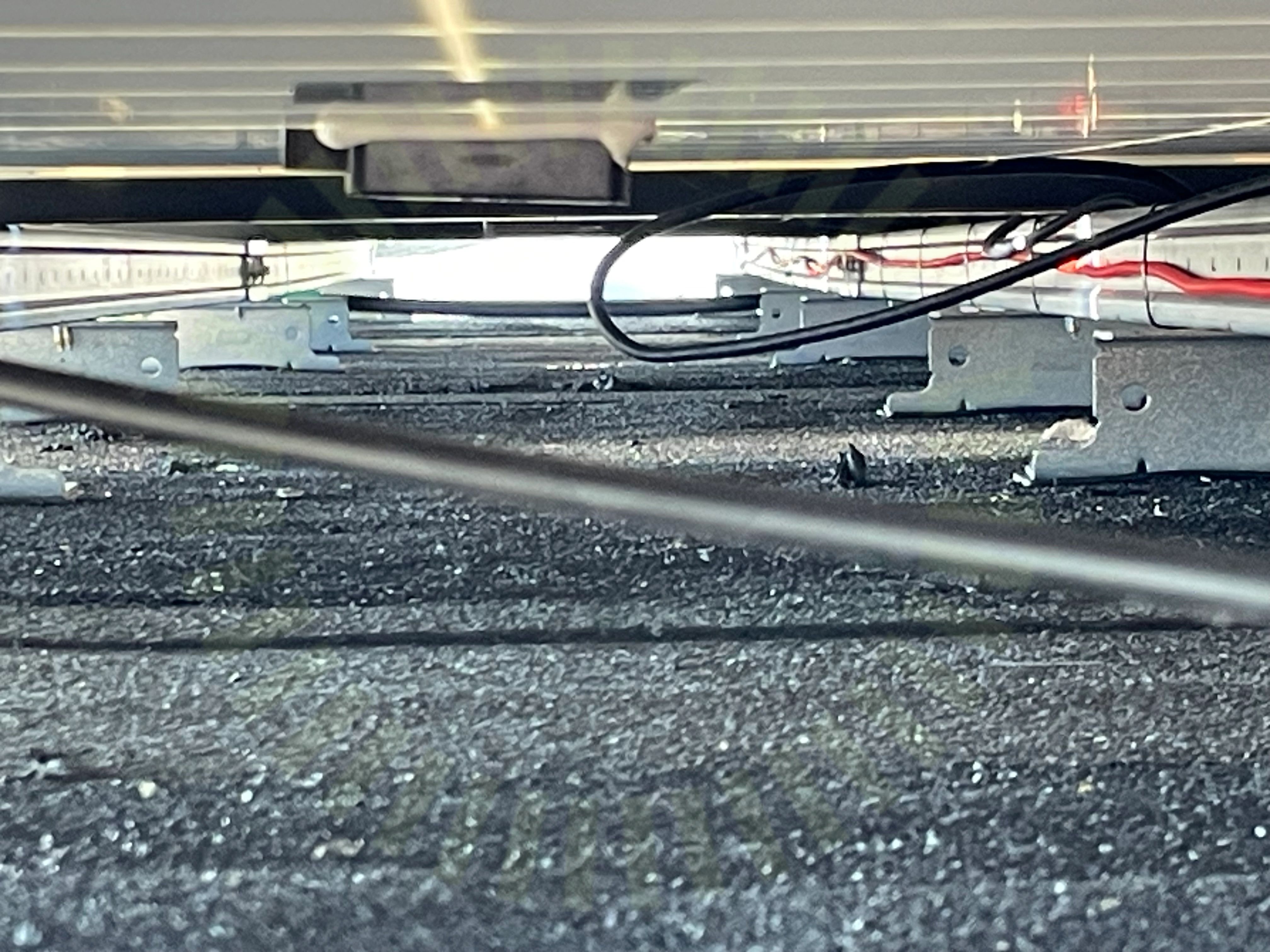

4.3 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

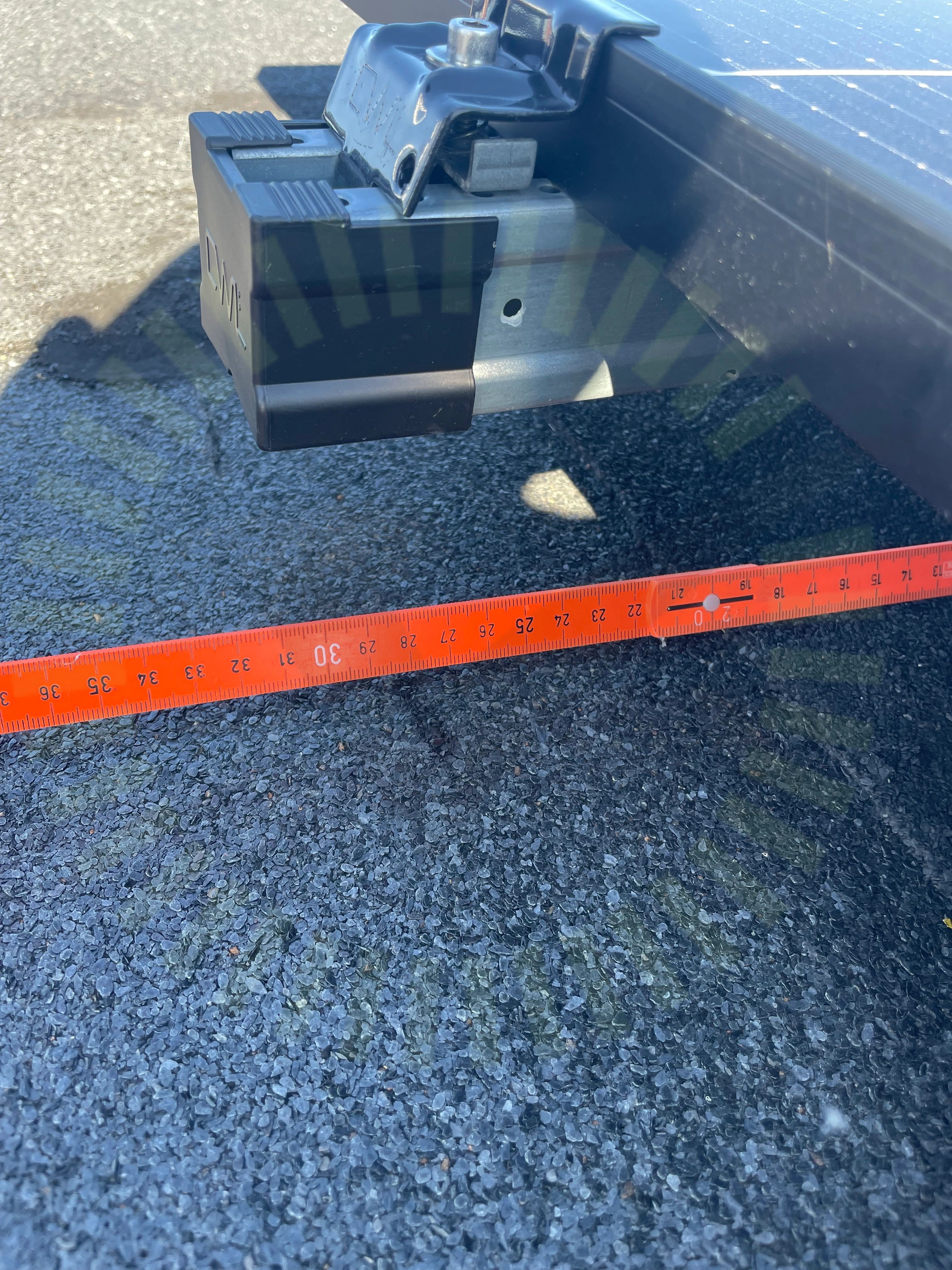

4.4 Skenornas överhäng
Inte godkänd
Måttet framgår ej i lastberäkning och kan ej kontrolleras. Längsta uppmätta mått 310mm.

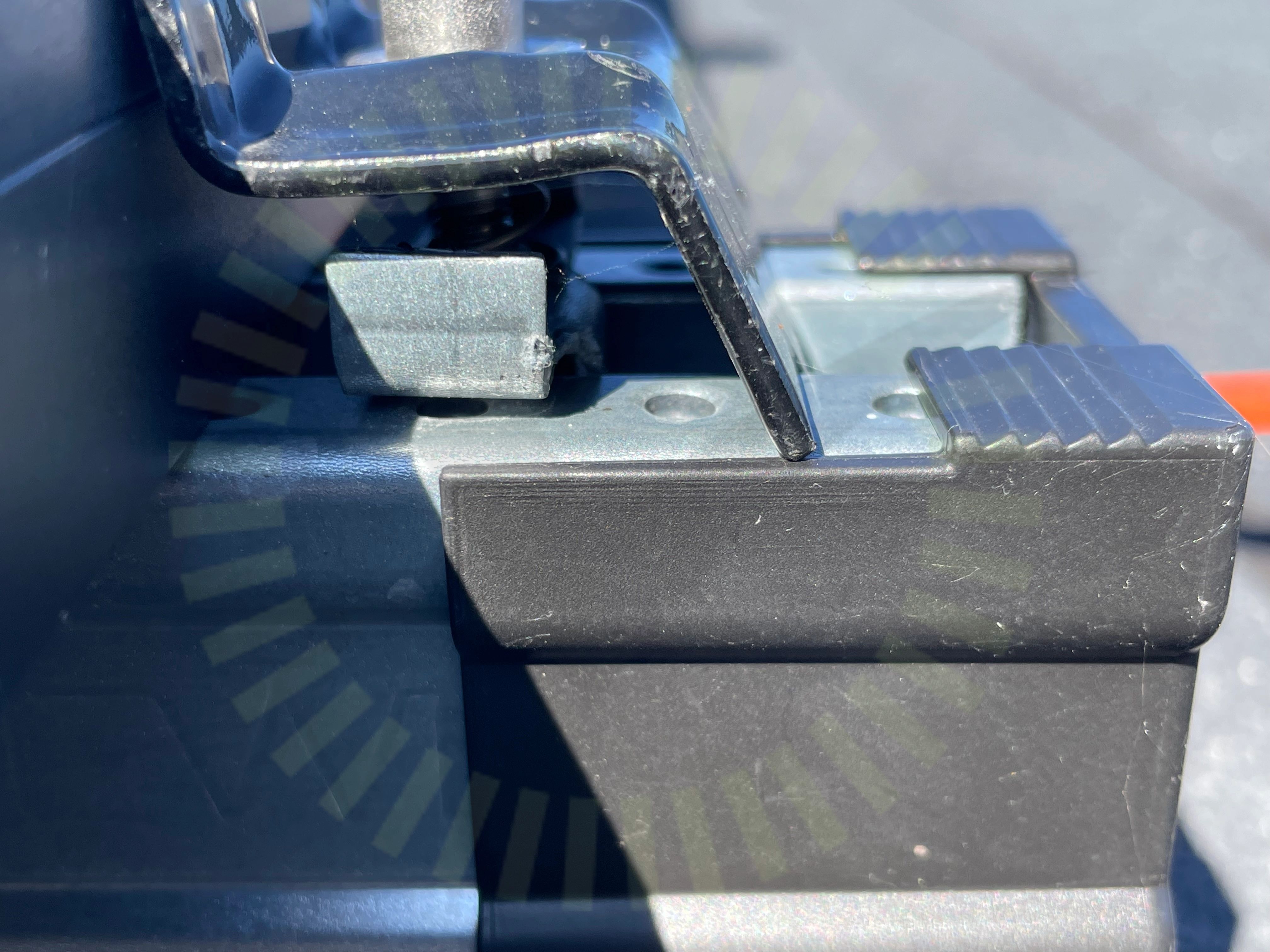

4.5 Ändklämmor
Inte godkänd
Panelens ändklämmor är inte installerade enligt tillverkarens anvisningar.
Godkända kontrollpunkter
16/22
Ej tillgängligt vid besiktning
1/22
Tak 1, JA Solar: JAM66S30 480-505/MR
Anmärkningar
5/16

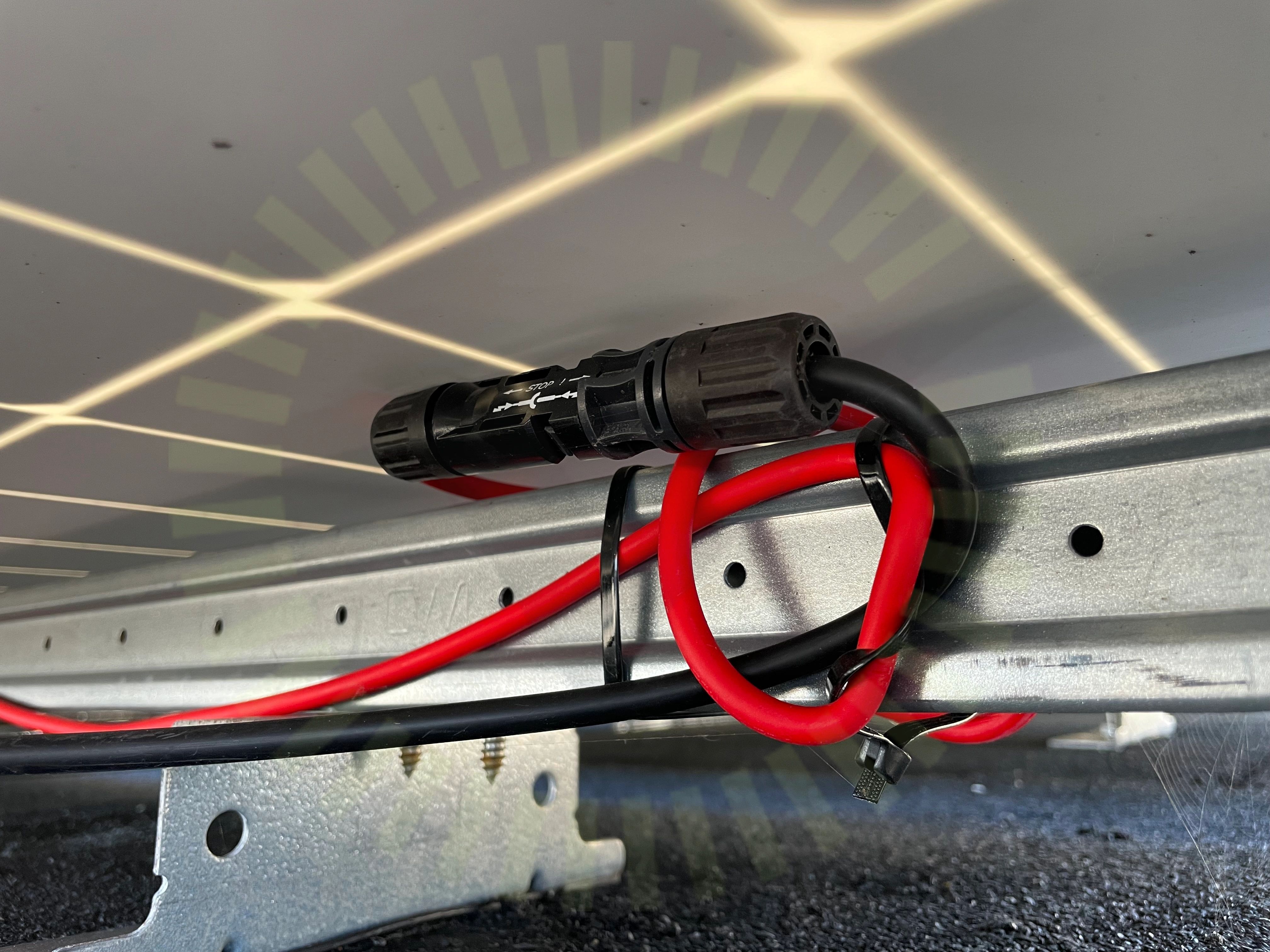

5.1 Förbindelse av kontakter
Inte godkänd
Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
5.2 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

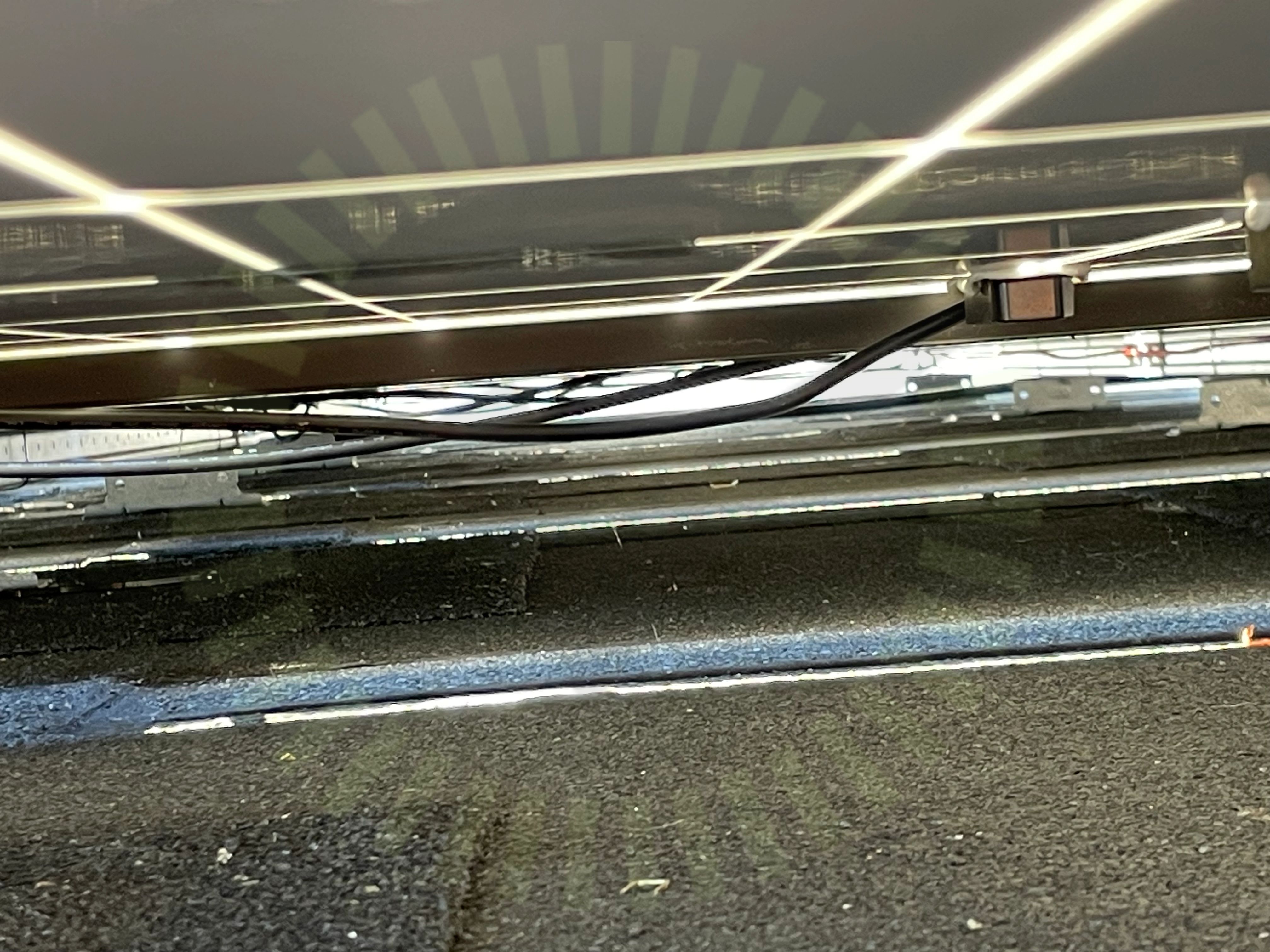

5.3 Kopplingslåda
Inte godkänd
Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.
5.4 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.

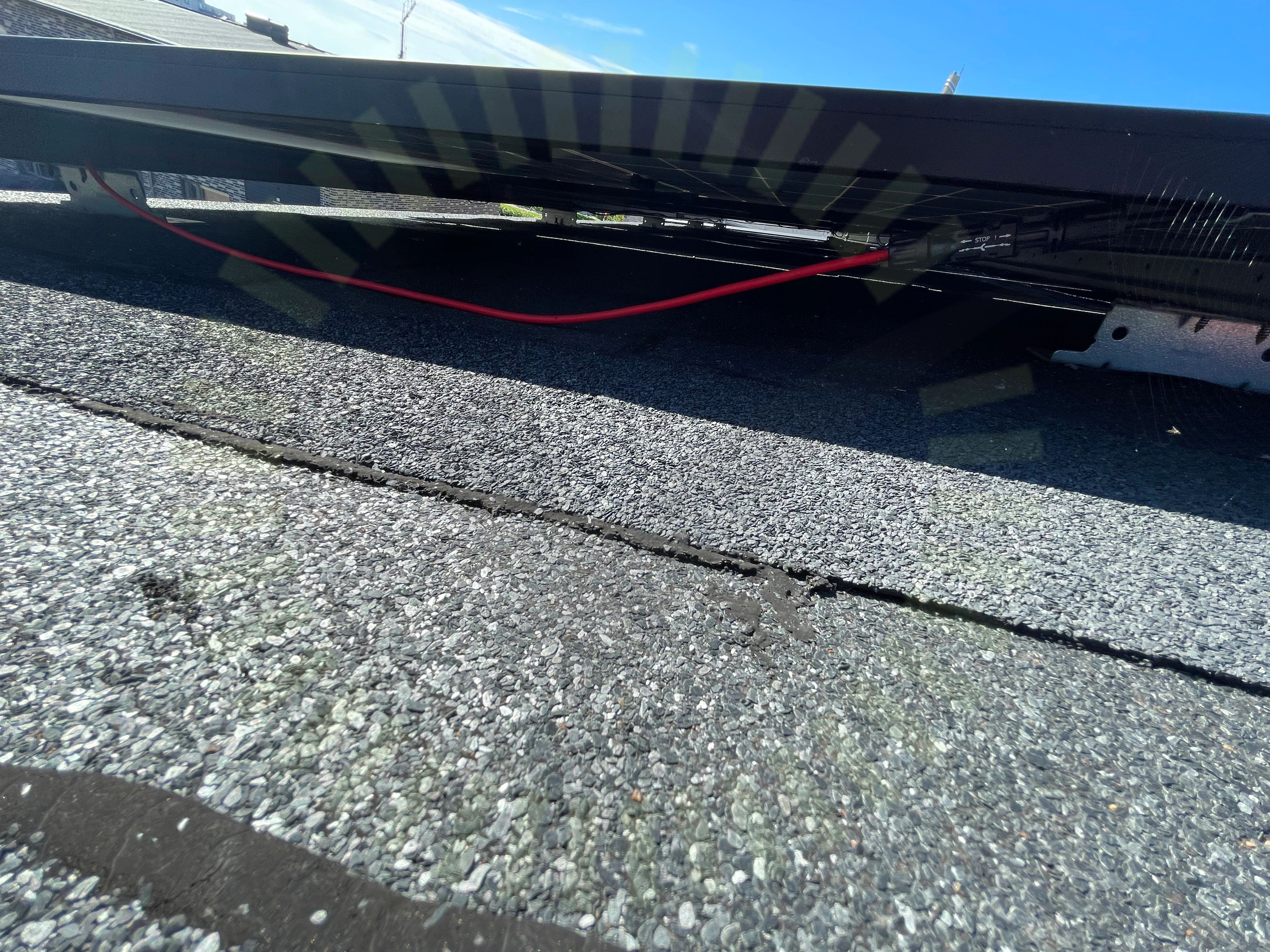

5.5 Stress på kontakter
Inte godkänd
Kontakter är inte uppfästa med tillräckligt stöd samt är uppspända mellan skenor och utsätts för stress.
