Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Energy Effective Solutions

Datum

30 augusti 2023

Ort

Strängnäs, Södermanlands län
DC Kablage skydd
Genomföringar
Kontaktdon
91% godkända9% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemWeland Stål: Läktfästen
VäxelriktareGroWatt: MID15~25KTL3-X
TillbehörSäkerhetsbrytare AC
Energy Effective Solutions

Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

2/17
Kontaktdon

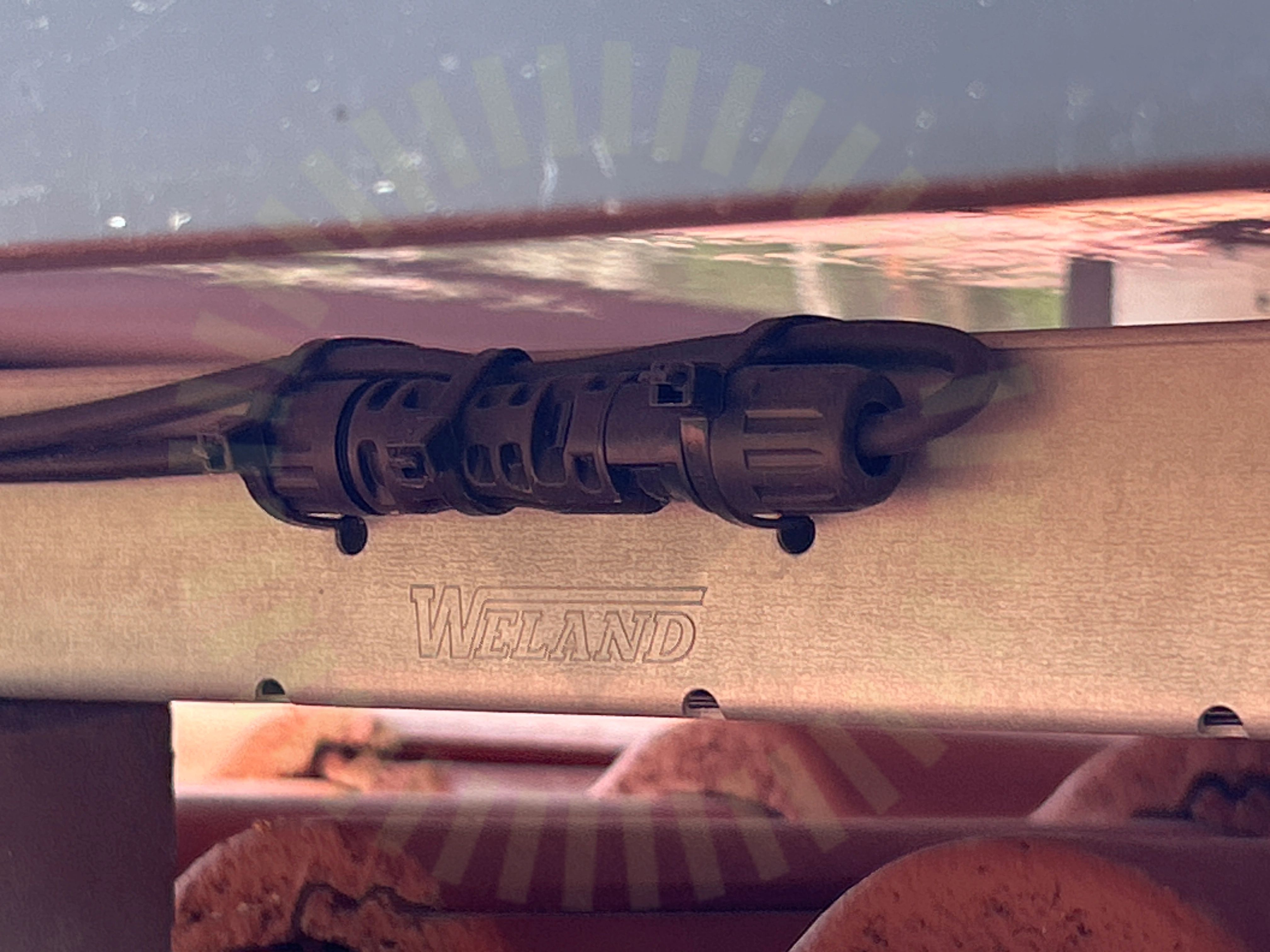

3.1 Kontaktdon

Inte godkänd

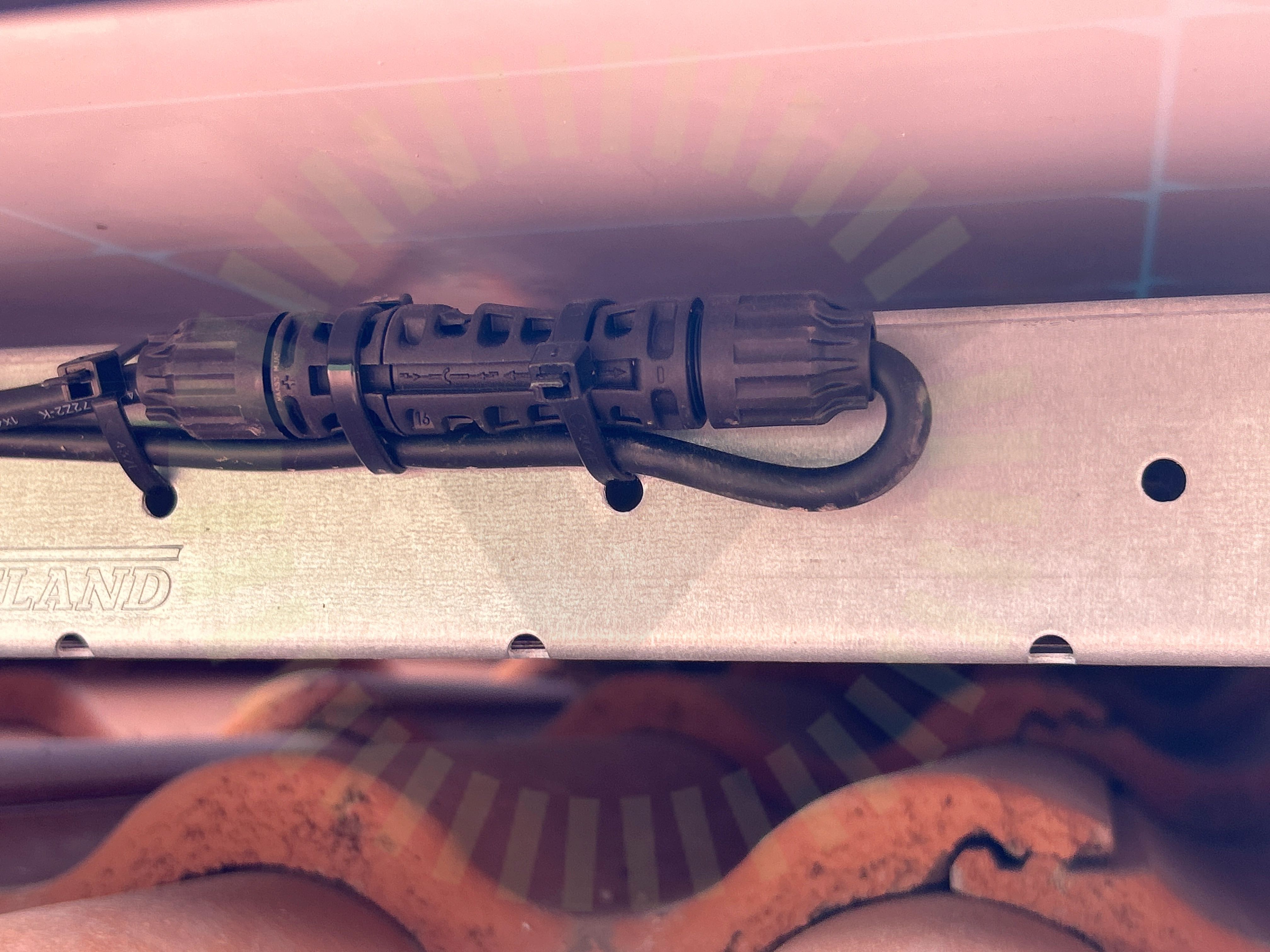

Buntband får inte placeras över kontaktdonens hölje.

Panelkablagets böjradie

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

15/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

1/24
Underliggande takpanna

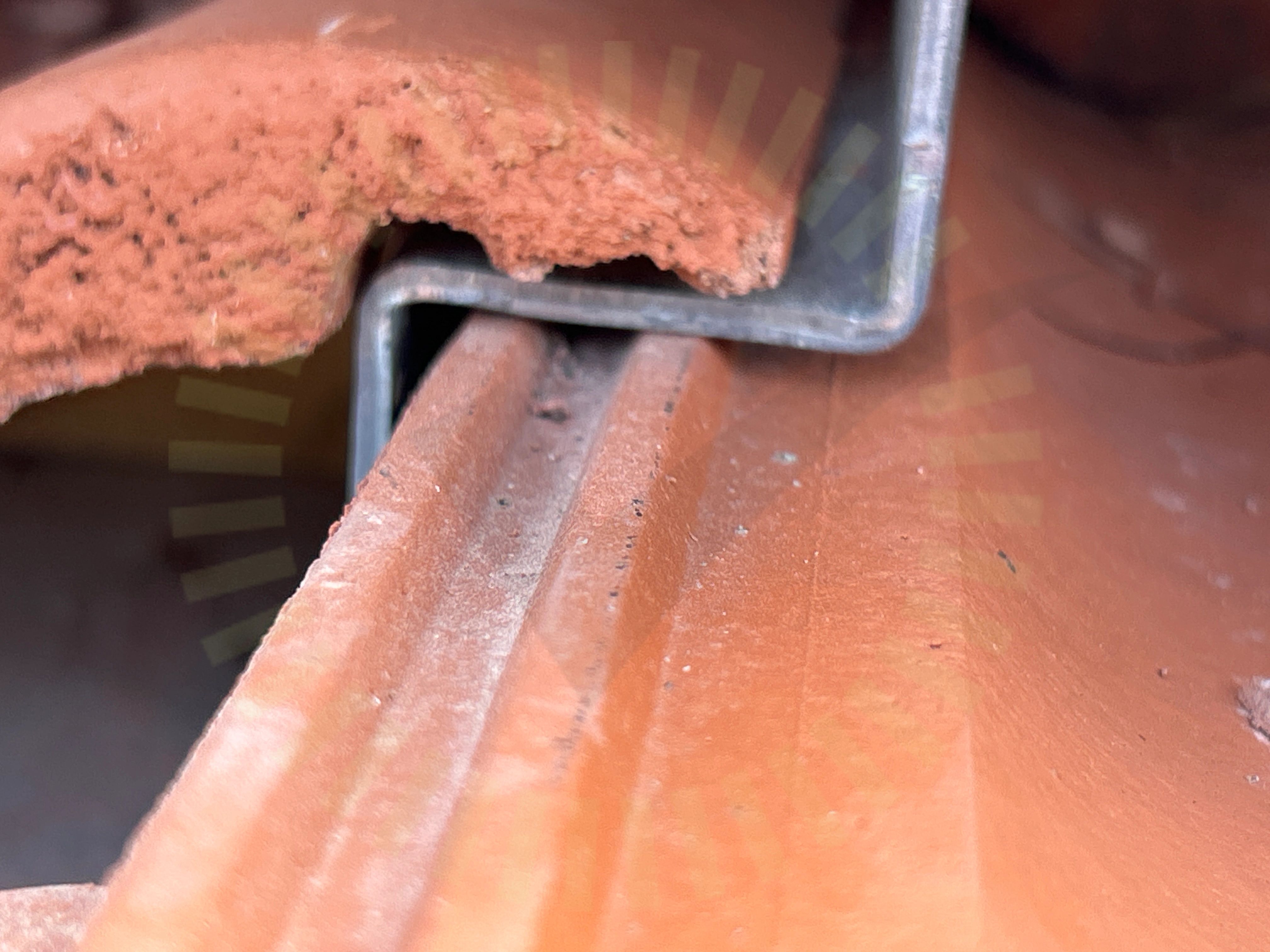

4.1 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

22/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/24
Läktinfästning

Varselmärkning

Anmärkningar

2/5
Informering av solceller

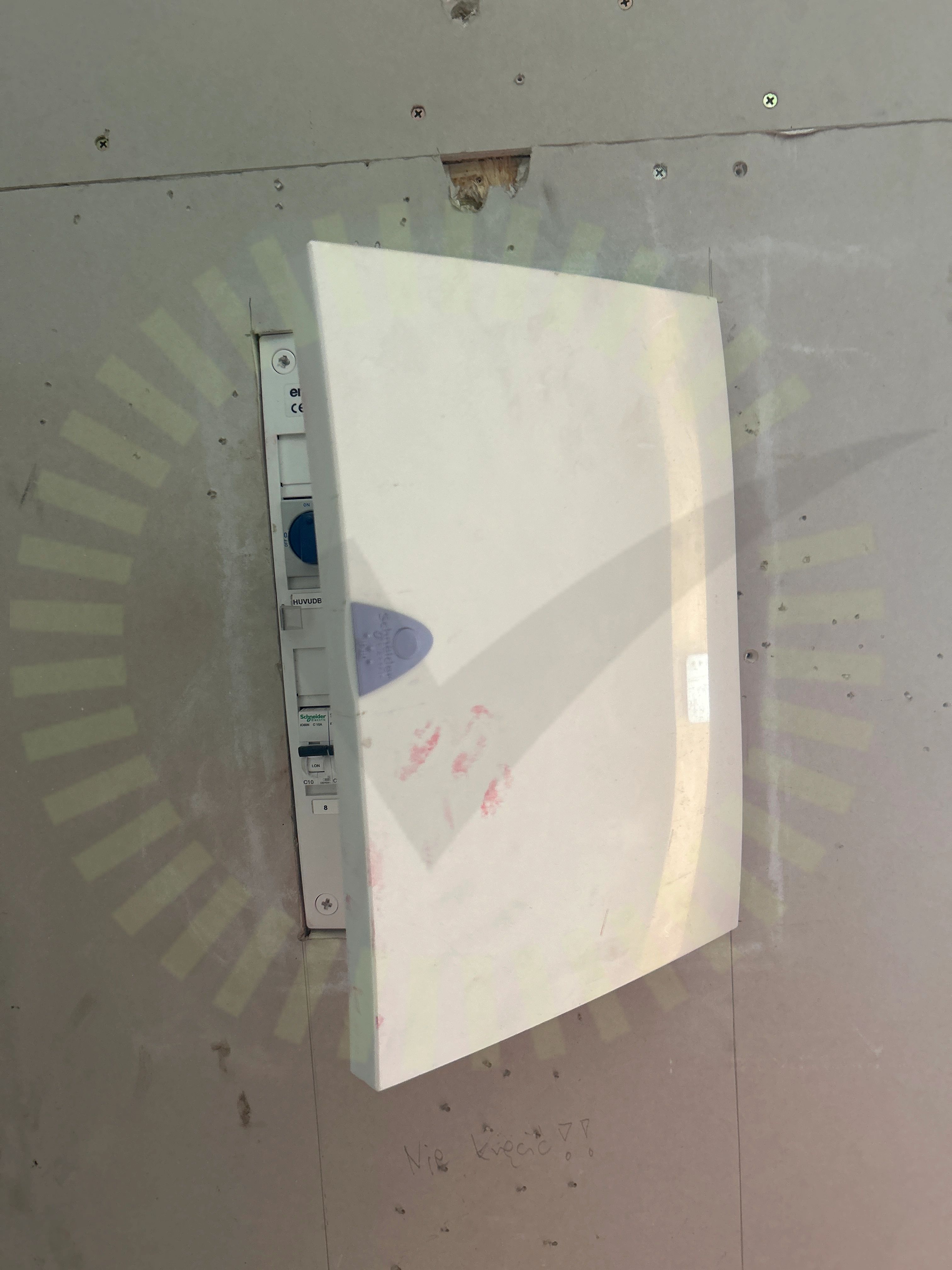

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för likspänning

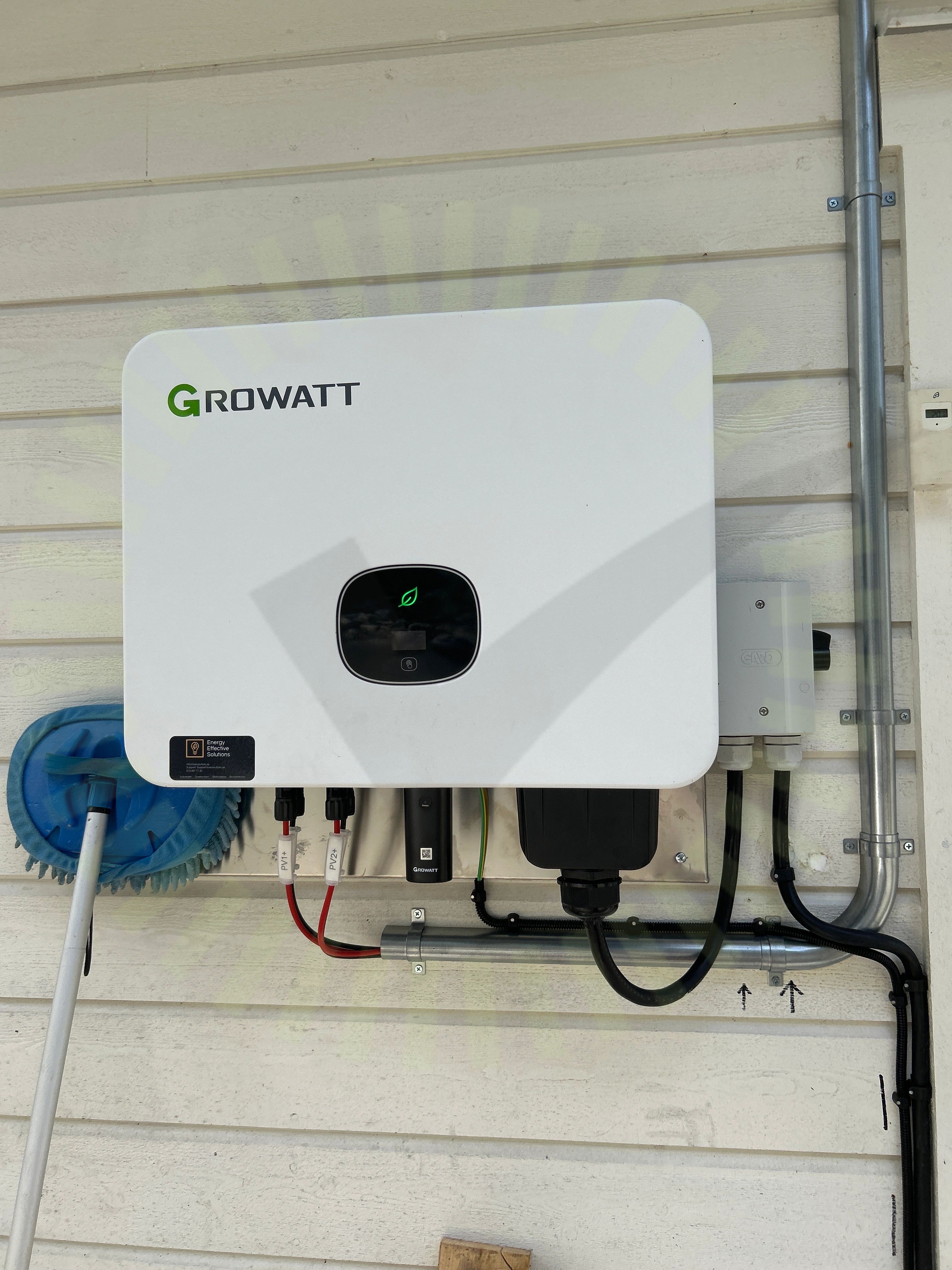

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

4/34
Beröringsskydd

6.1 Beröringsskydd

Inte godkänd

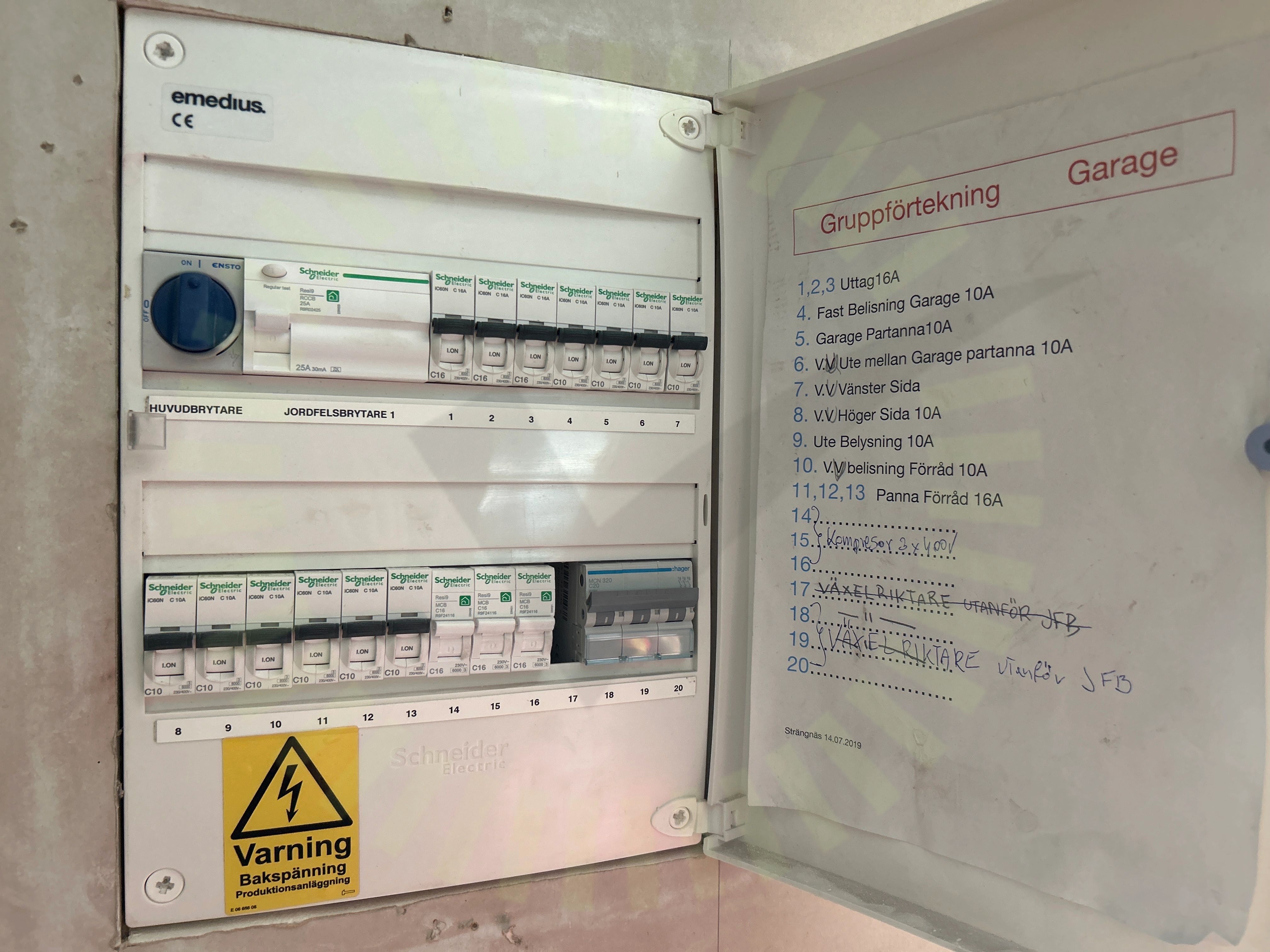

Beröringsskydd saknas.

DC Kablage skydd

6.2 DC Kablage skydd

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan.

6.3 DC Max Spänning

Inte godkänd

Spänningen i en av strängarna överstiger växelriktarens max.

GroWatt User Manual EN 202206, Sida 33
Genomföringar

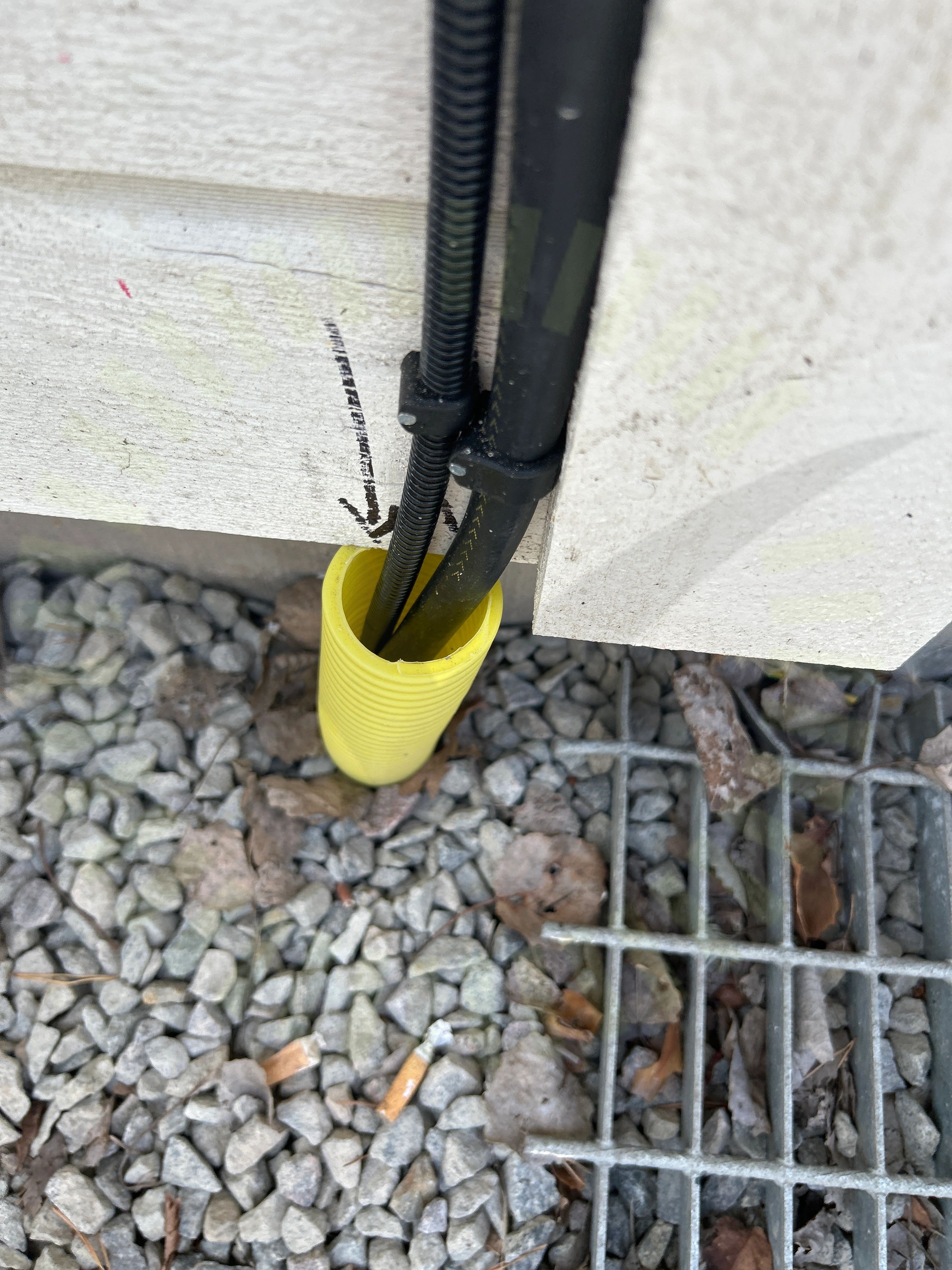

6.4 Genomföringar
