Besiktningsrapport

8.2

Installation genom

1KOMMA5°

Datum

29 november 2022

Ort

borgeby, Skåne län

Säkerhetsavstånd

Skena överhäng

AC kabel skarp kant

85% godkända15% ej godkända

Om installationen

PanelerJinko: Tiger

MontagesystemESDEC Lutande tegeltak

VäxelriktareHuawei: SUN2000 15KTL-M0

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande tegeltak

Anmärkningar

5/25

1.1 Avstånd mellan takkrokar

Inte godkänd

Projektering saknas för ESDEC montage.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

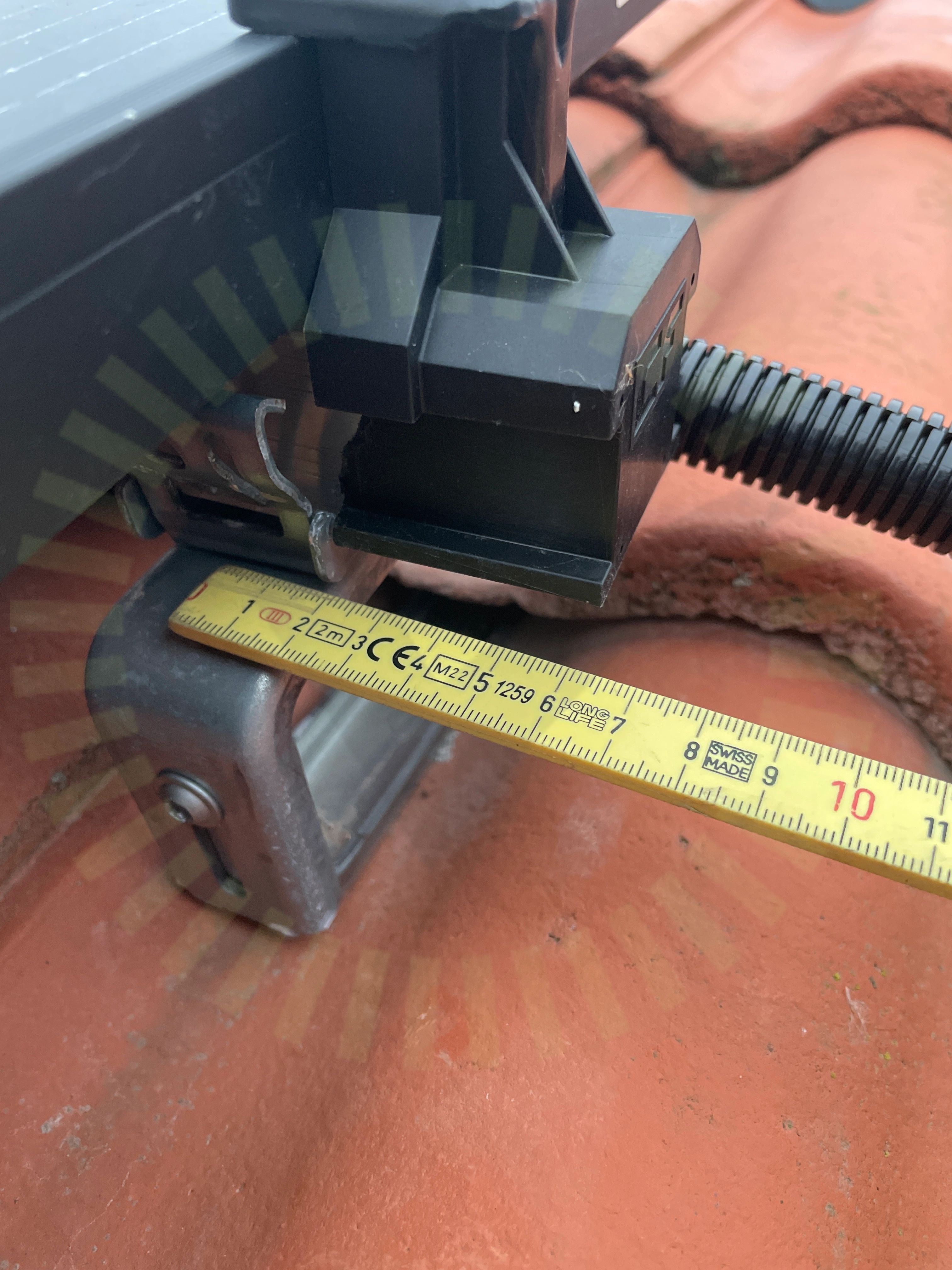

1.2 Skena överhäng

Inte godkänd

Minimum mått för överhäng uppfyller ej tillverkarens anvisningar.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

1.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning är på K2 system, installerat system är ESDEC

Tillverkarens montageanvisningar

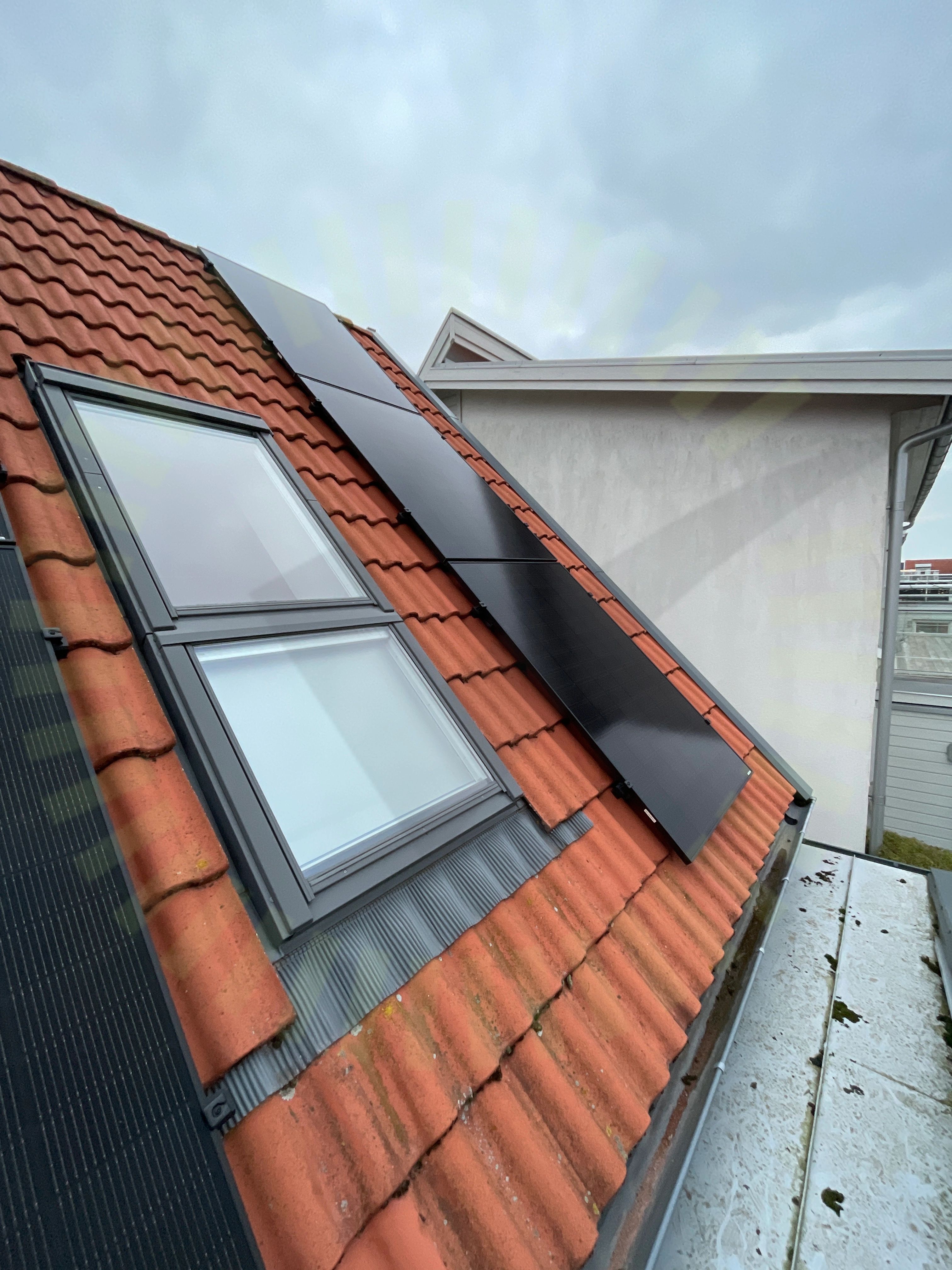

1.4 Säkerhetsavstånd

Inte godkänd

Säkerhetsavstånd mot nock uppfylls inte.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

1.5 Ändfästen

Inte godkänd

Ändfäste ej monterat enligt tillverkarens anvisningar.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 12

Godkända kontrollpunkter

19/25

Anpassade takpannorFrämmande materialInfästning skenaKabeluppfästningKlämräckvidd för ställbart fästeMittfästeMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkyddSlutfästeTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt material

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Huawei: SUN2000 15KTL-M0

Anmärkningar

3/28

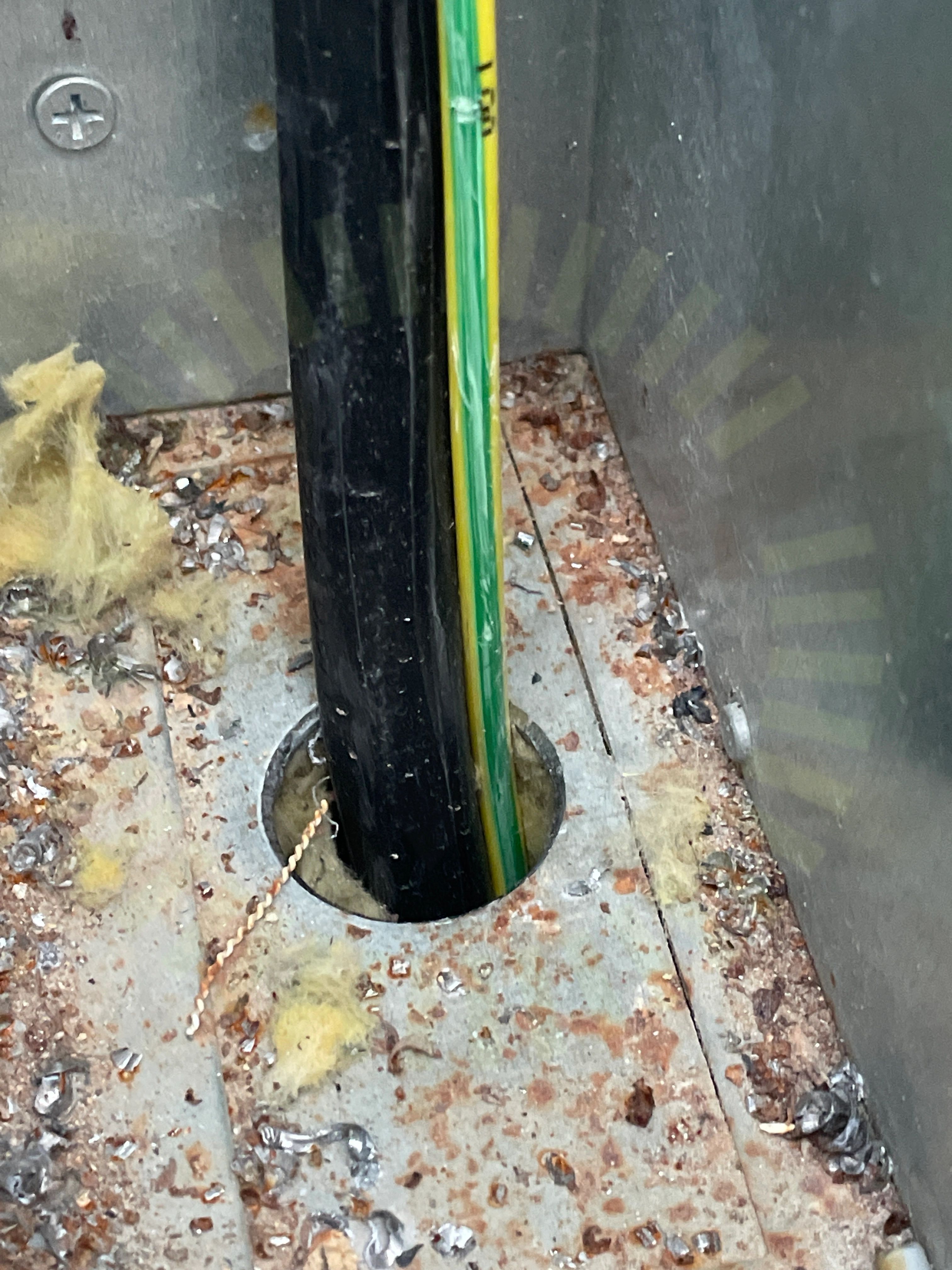

2.1 AC kabel skarp kant

Inte godkänd

Kabel ligger mot skarp kant

2.2 Dimensionering

Inte godkänd

Projektering saknas.

Tillverkarens anvisningar

2.3 Dokumentation Växelriktare

Inte godkänd

Resultat beräkning saknas.

Godkända kontrollpunkter

25/28

AC BöjradieAC FörläggningAC GenomföringarAC KabelAC Skador på kabelAnslutningAvståndDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInternetKontakterLedare fastspändaMärkningPETillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVentilation

Jinko: Tiger

Anmärkningar

1/10

3.1 Dragavlastade

Inte godkänd

Hårt dragna kablar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/10

DräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning
