Besiktningsrapport

9.0

Installation av

Energy Effective Solutions

Datum

31 augusti 2023

Ort

stallarholmen, Södermanlands län

Kontaktdon

Panelkablagets böjradie

Klämmornas placering

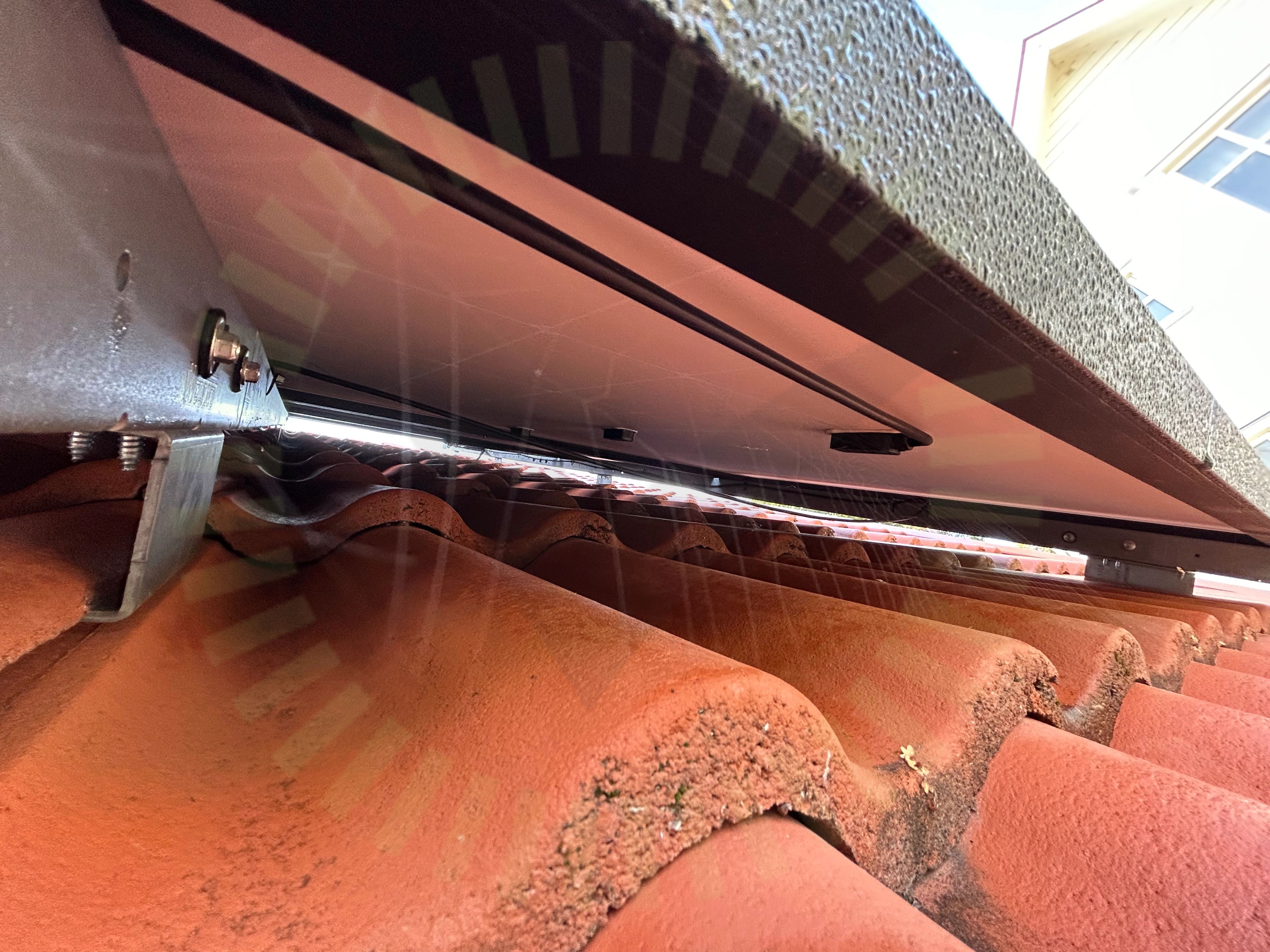

+ 7

83% godkända

17% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 (395-420) MR

Montagesystem

Weland Stål: Råspont

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, JA Solar: JAM54S31 (395-420) MR (17)Tak 1, Weland Stål: Råspont (28)Varselmärkning (5)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

4/17

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

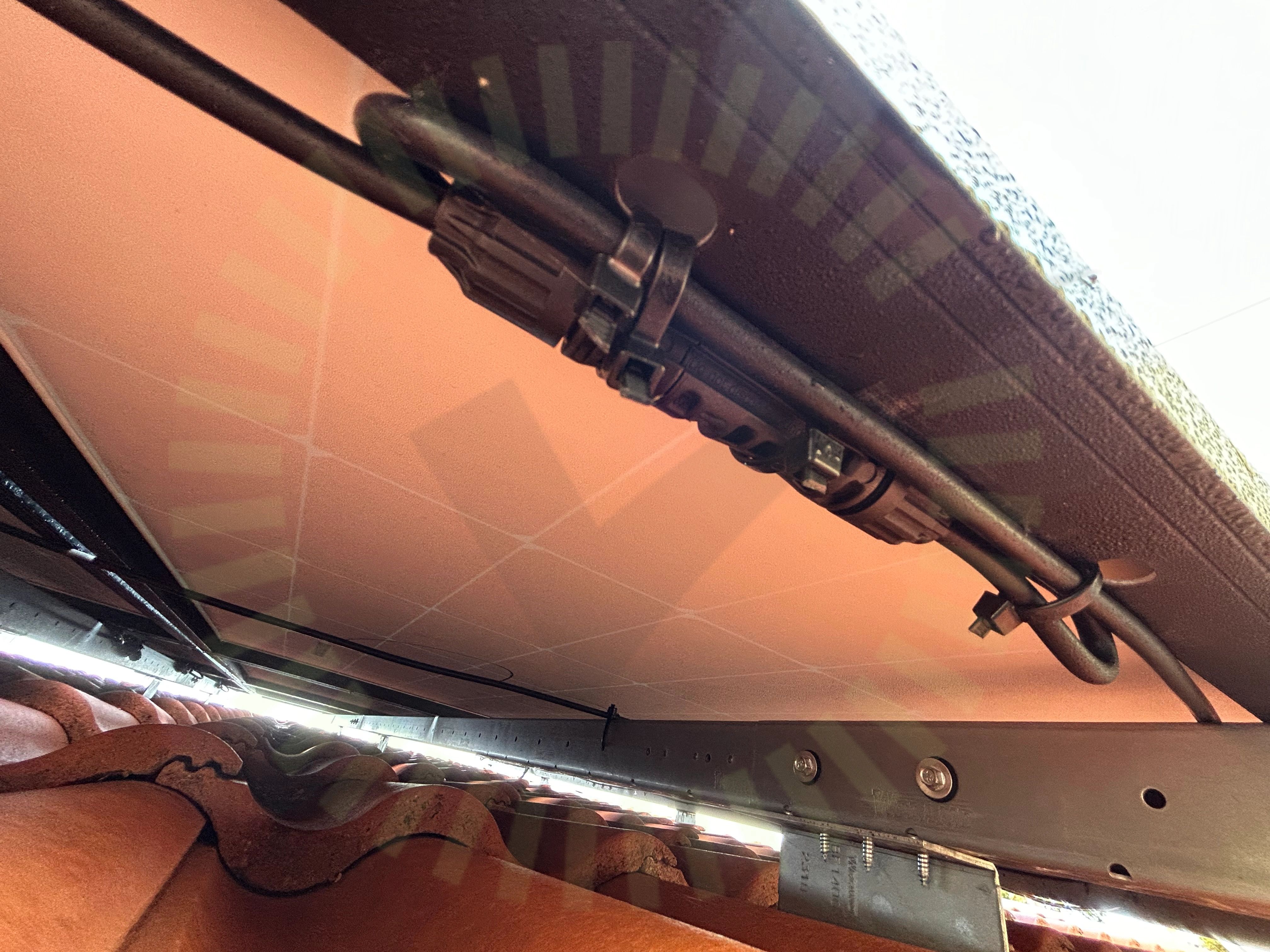

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

3.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

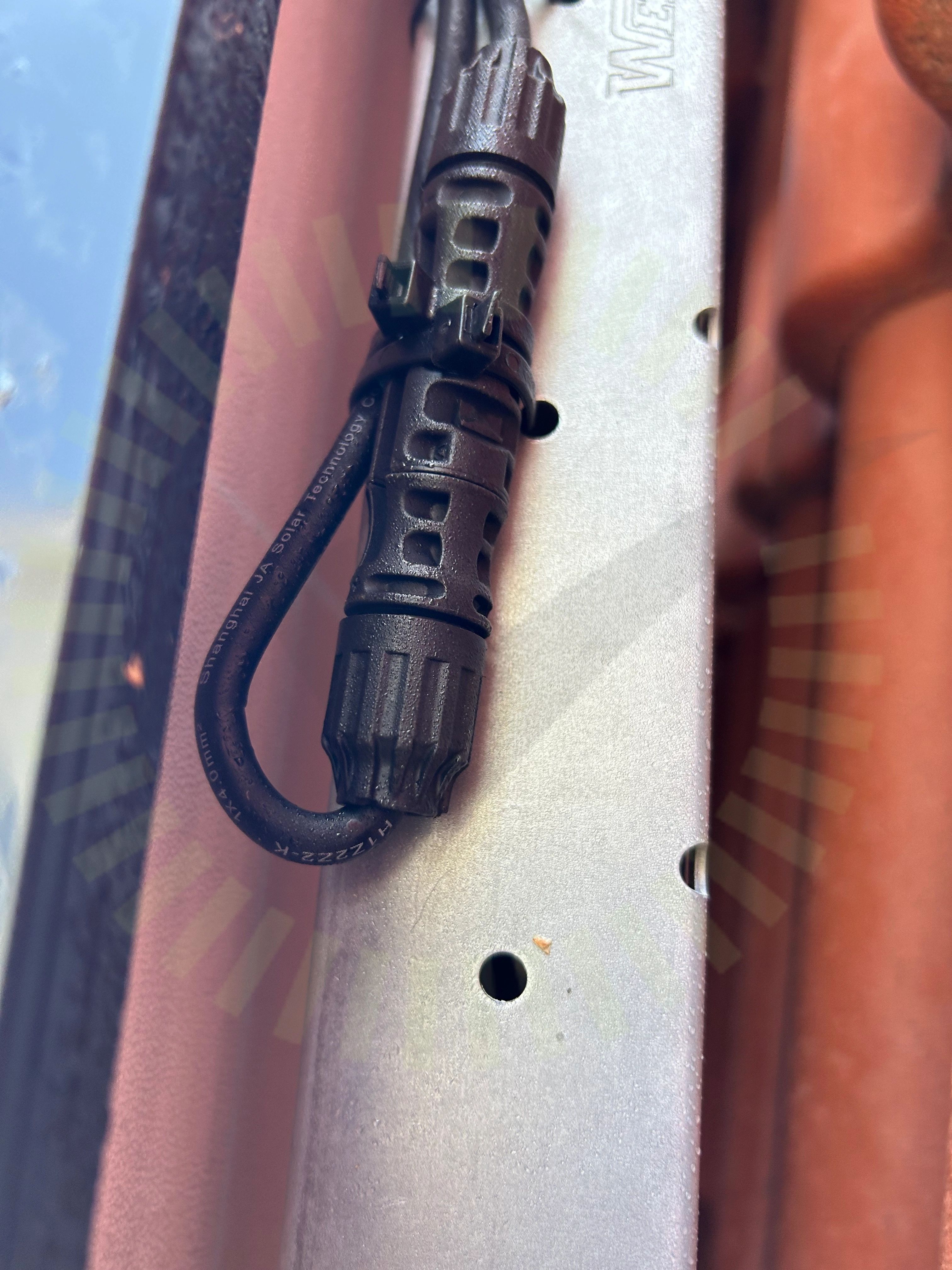

3.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

13/17

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

7/24

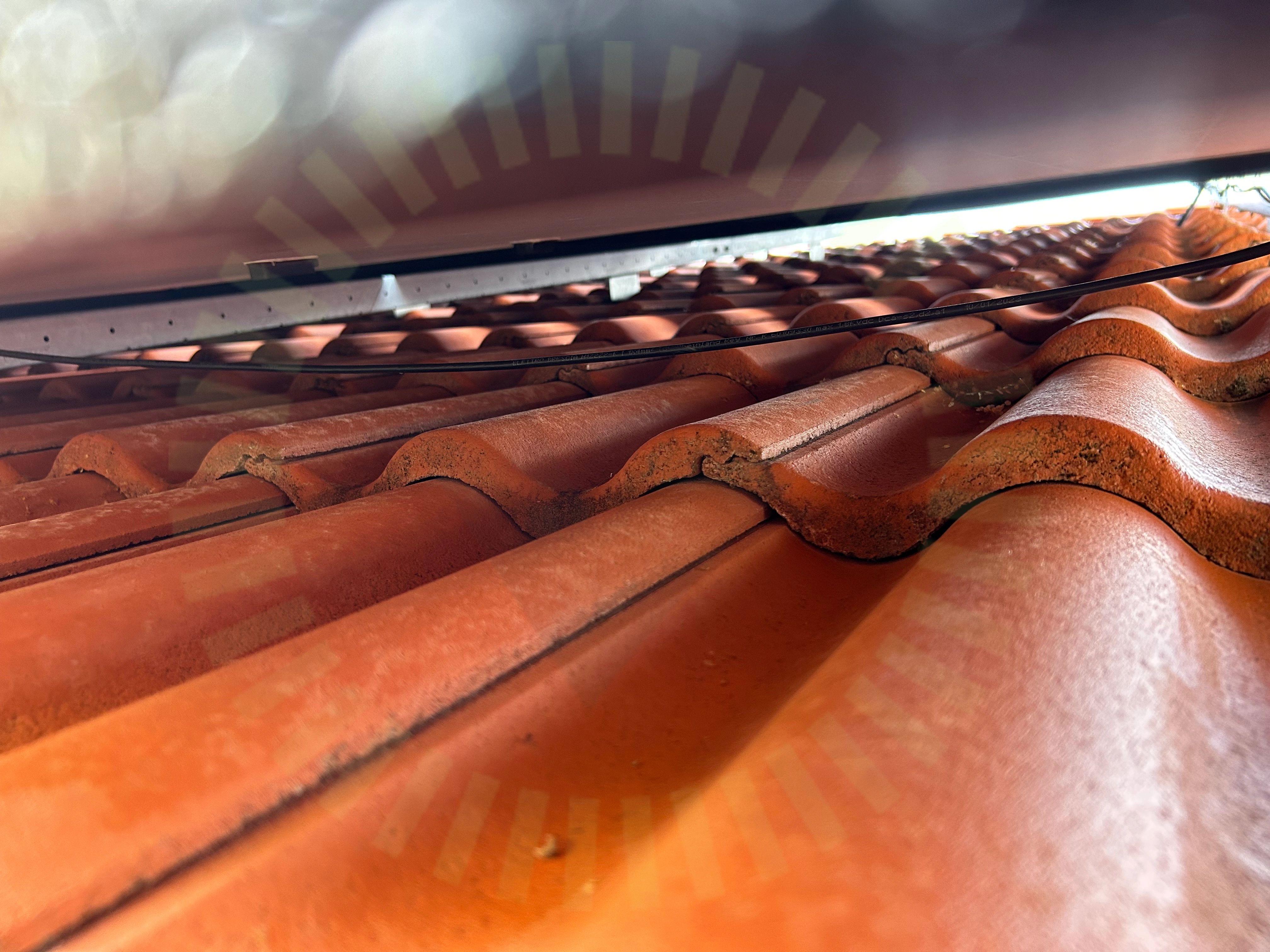

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

4.2 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

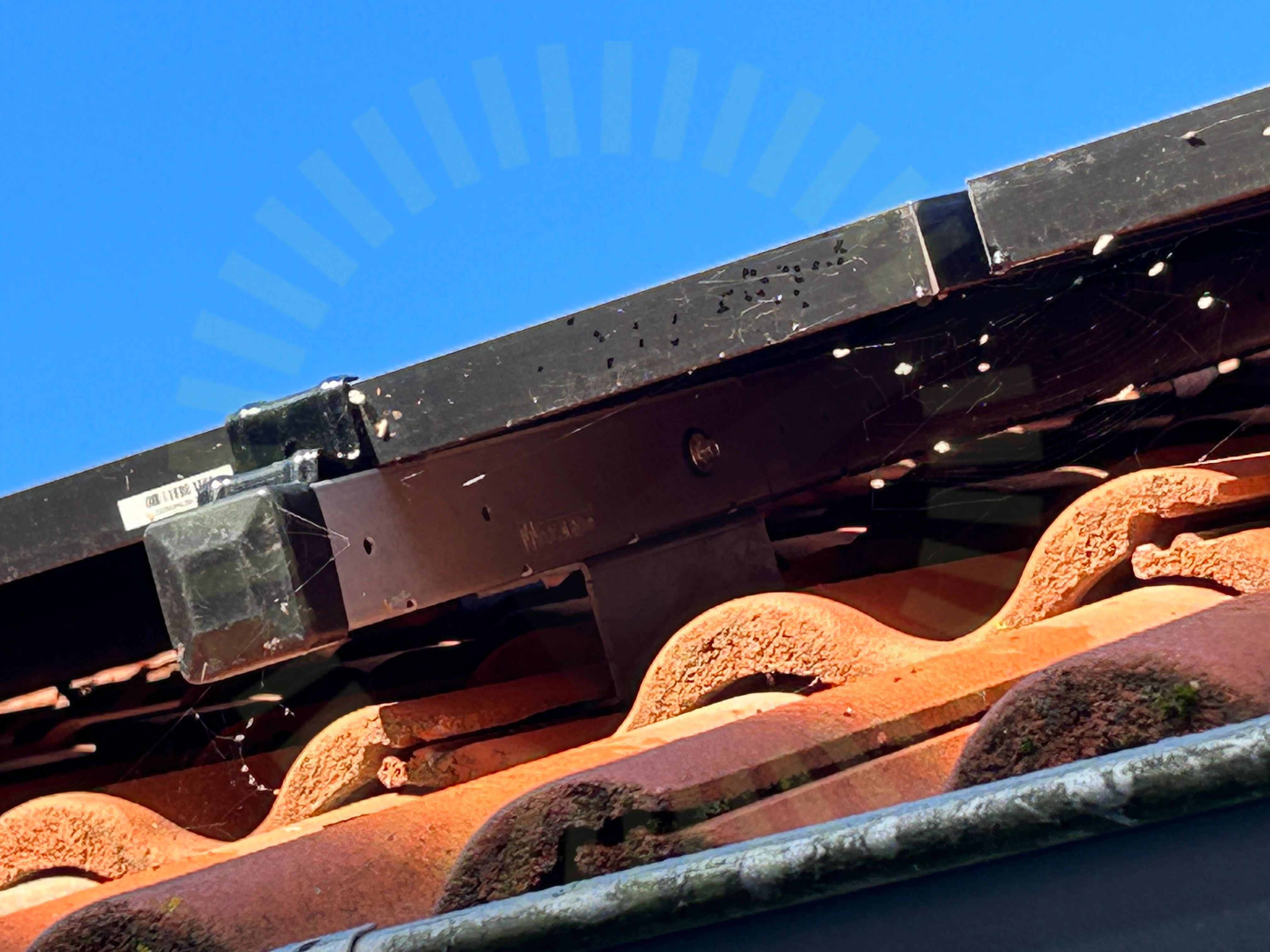

4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.

MA5102 Sid 1 (1) | Version 3 - 221101

4.4 Snö- och Vindlastberäkning

Inte godkänd

En korrekt lastberäkning saknas vid besiktning. Den levererade lastberäkningen är utförd för installation med läktinfästning.

Tillverkarens montageanvisningar

4.5 Takkrokarnas CC

Inte godkänd

En korrekt lastberäkning saknas. Kontroll av infästningarnas avstånd ej möjlig.

MA5102 Sid 1 (1) | Version 3 - 221101

4.6 Underbyggnad

Inte godkänd

Korrekt lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

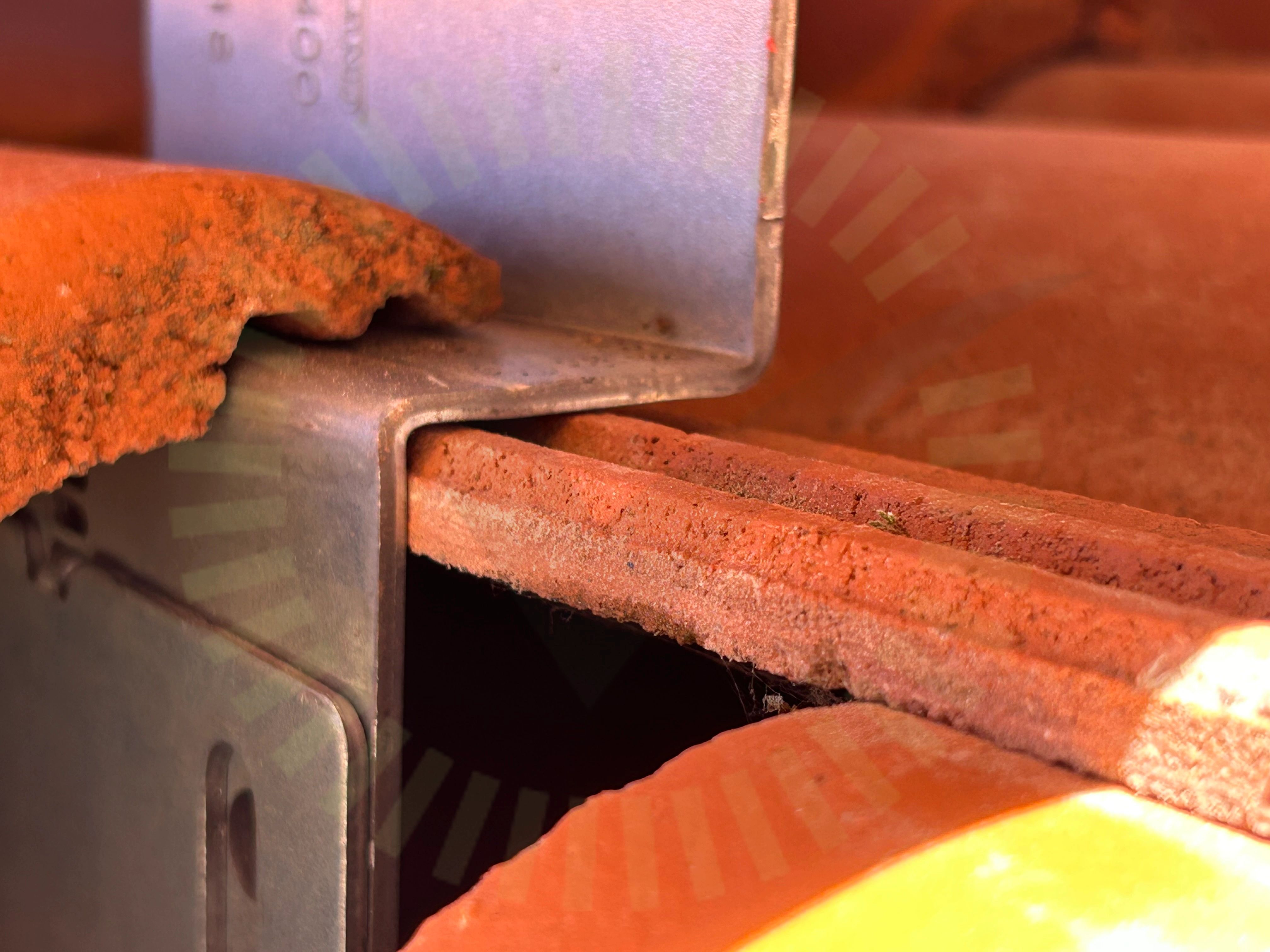

4.7 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

17/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Takgenomföring

Tvådelad Takkrok

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Anmärkningar

2/5

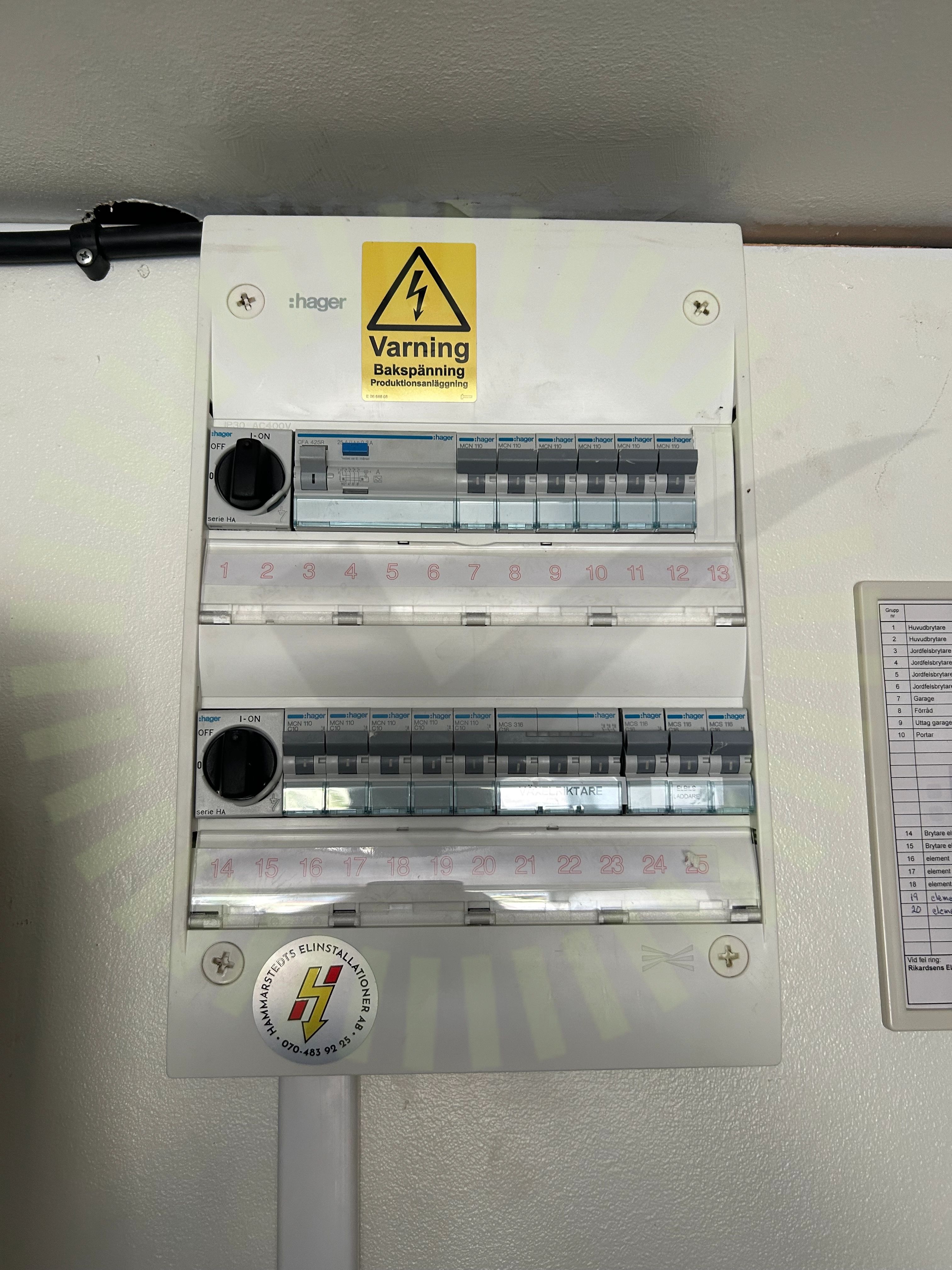

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

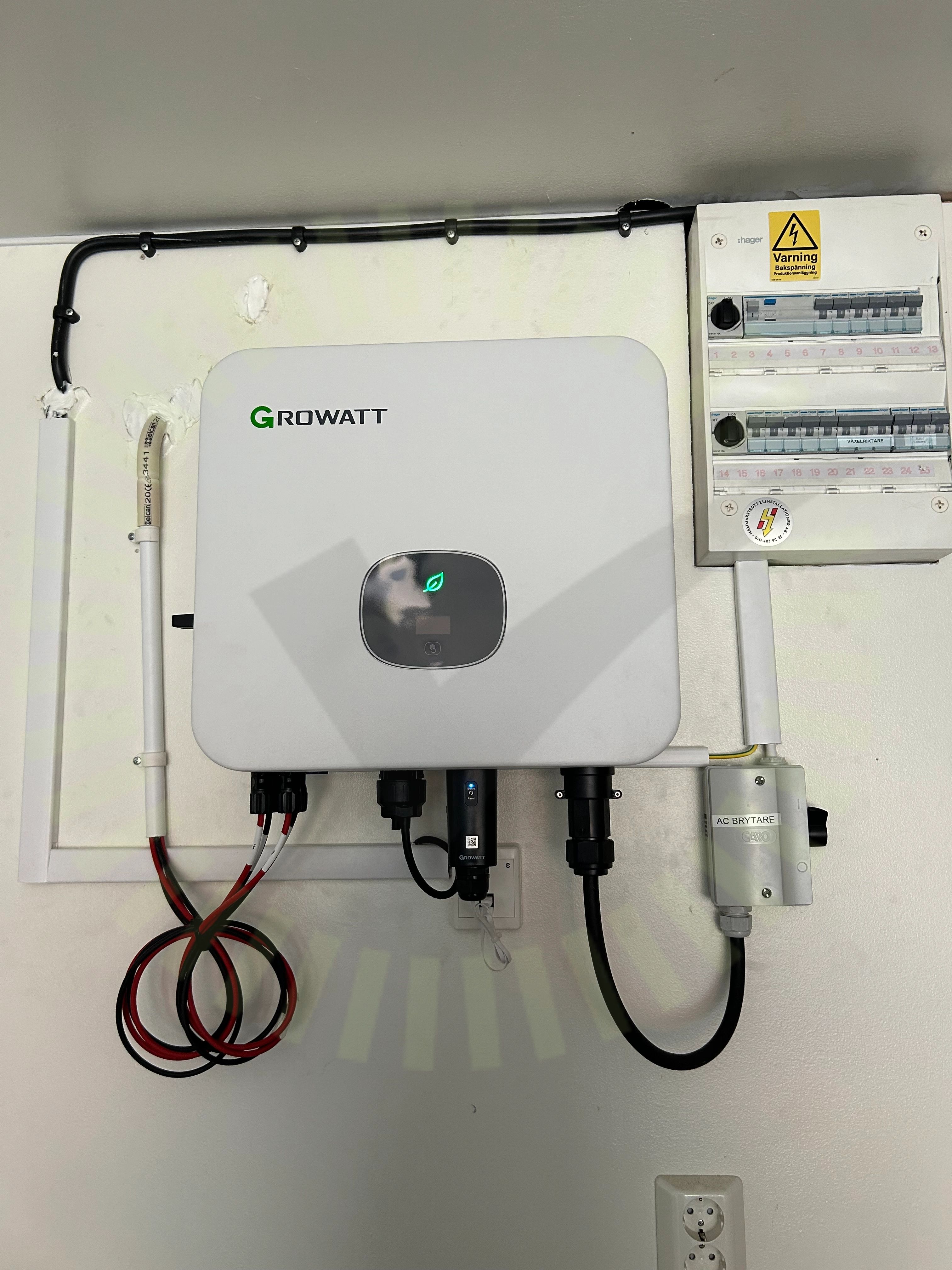

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

2/34

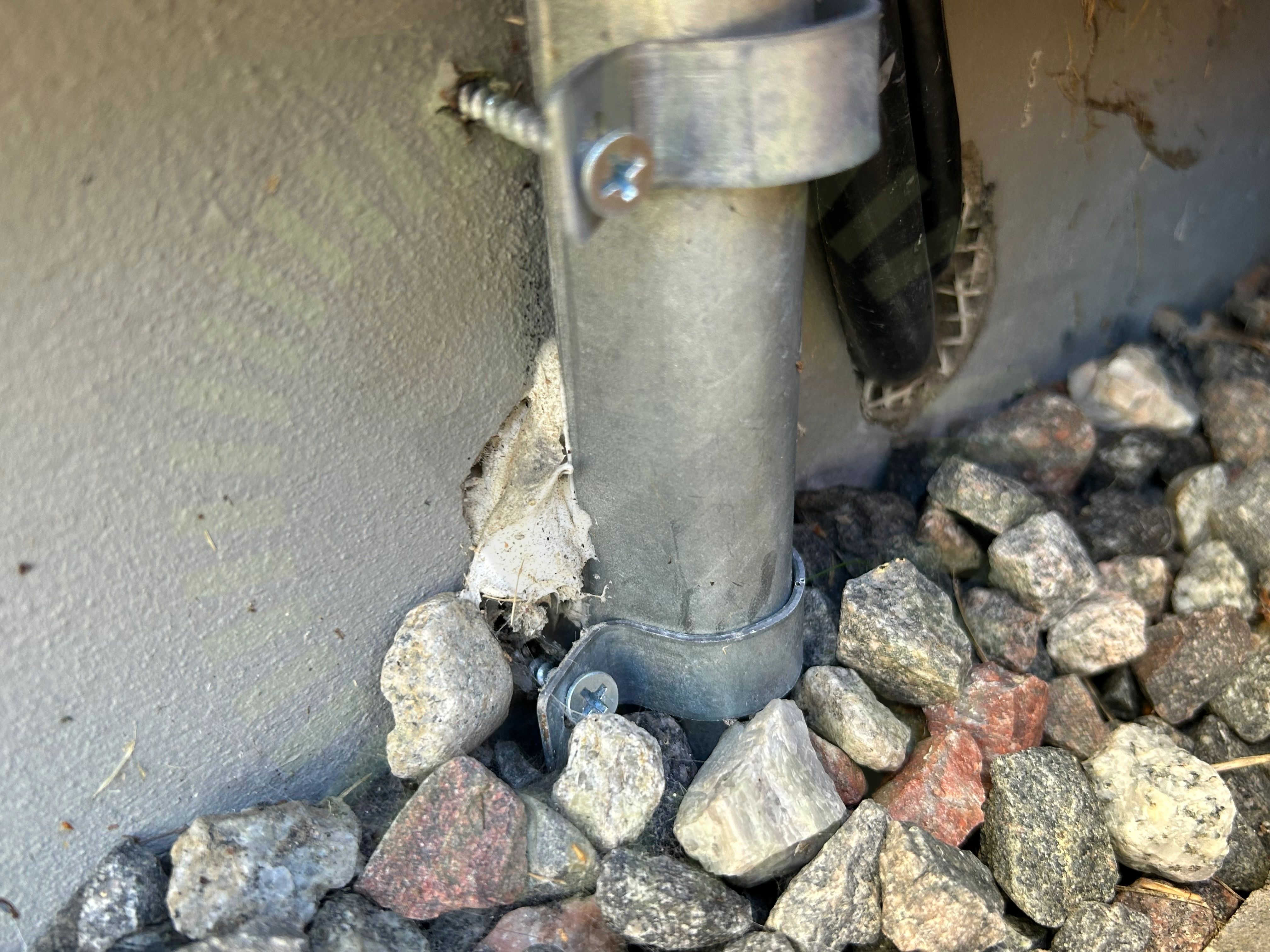

6.1 AC Kablage förläggning

Inte godkänd

Kabelskydd är inte korrekt fastskruvat.

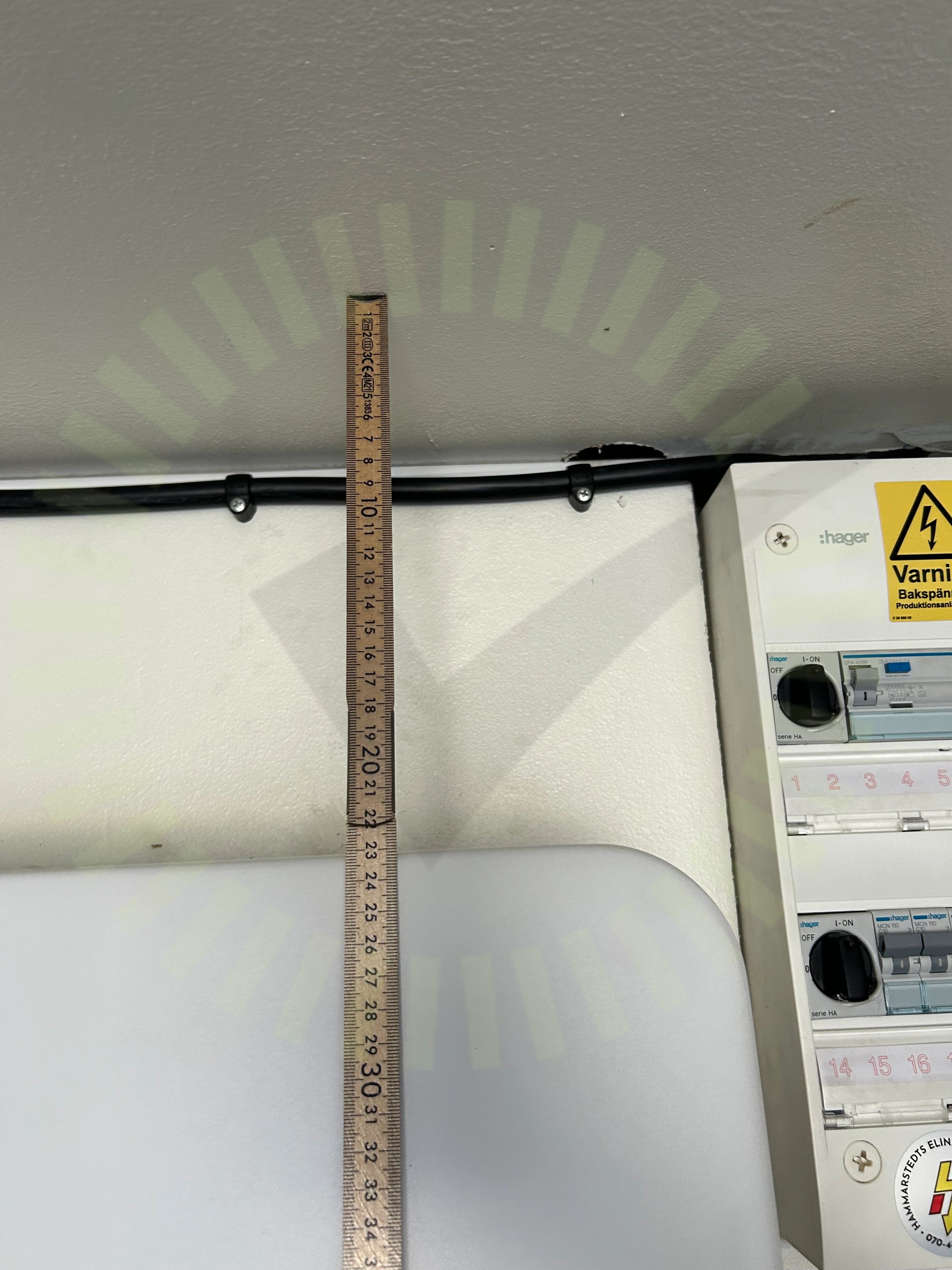

6.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

Godkända kontrollpunkter

32/34

AC Anslutning Växelriktare

AC Böjradie

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
