1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.8
Installation genom
Svea Solar
Datum
13 augusti 2024
Ort
Tumba, Stockholms län
91% godkända9% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemESDEC Lutande Panntak
VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series
TillbehörUndercentral
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, ESDEC Lutande Panntak
Anmärkningar
3/25
2.1 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt från panel. Klämman sitter delvis utanför skenan.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24 och 27
2.2 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
2.3 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
22/25DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
2/14

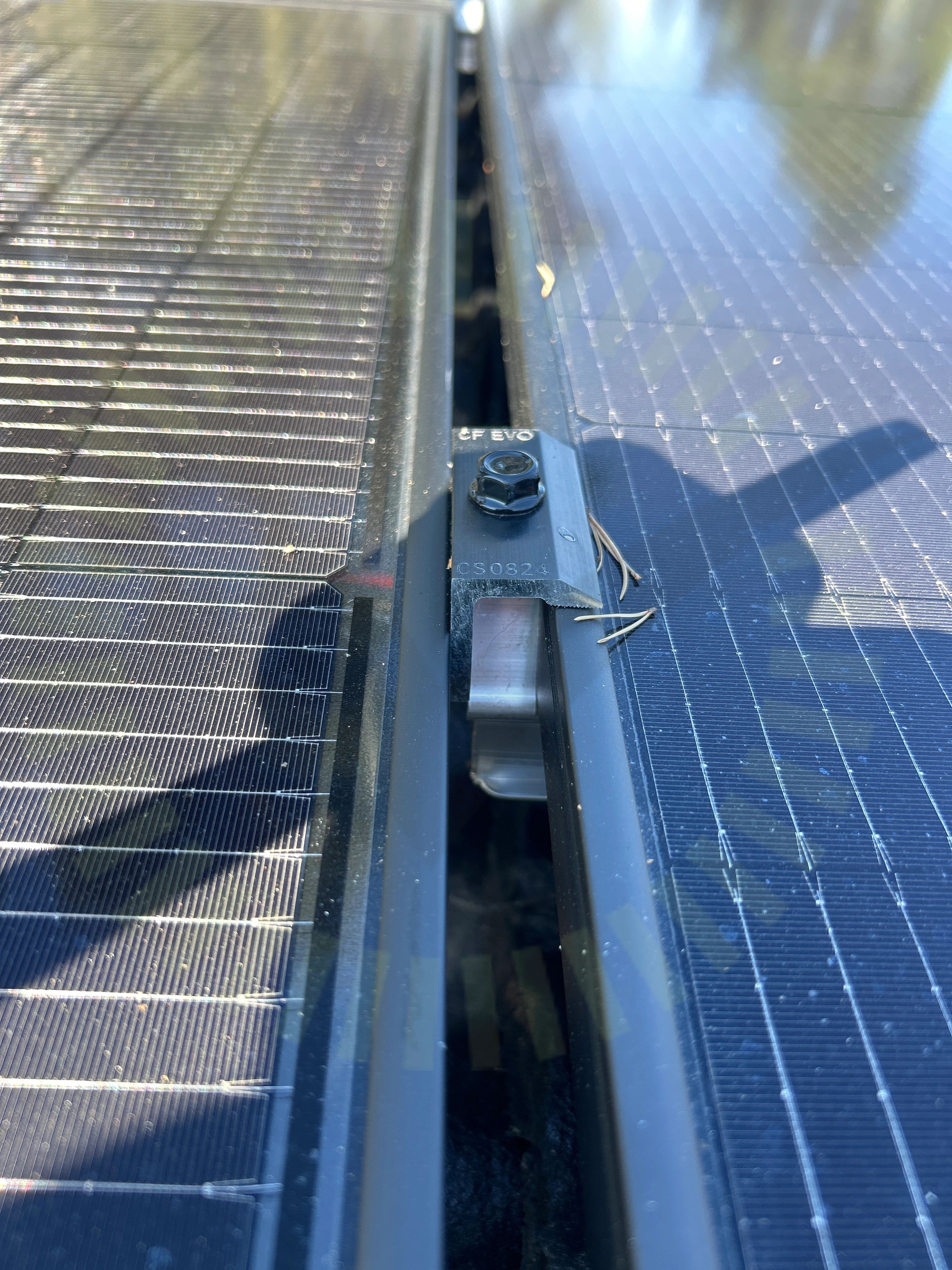

3.1 Panelramar separerade
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
User Manual UM-M-0002/Ver. J Nov 2023, Sida 14

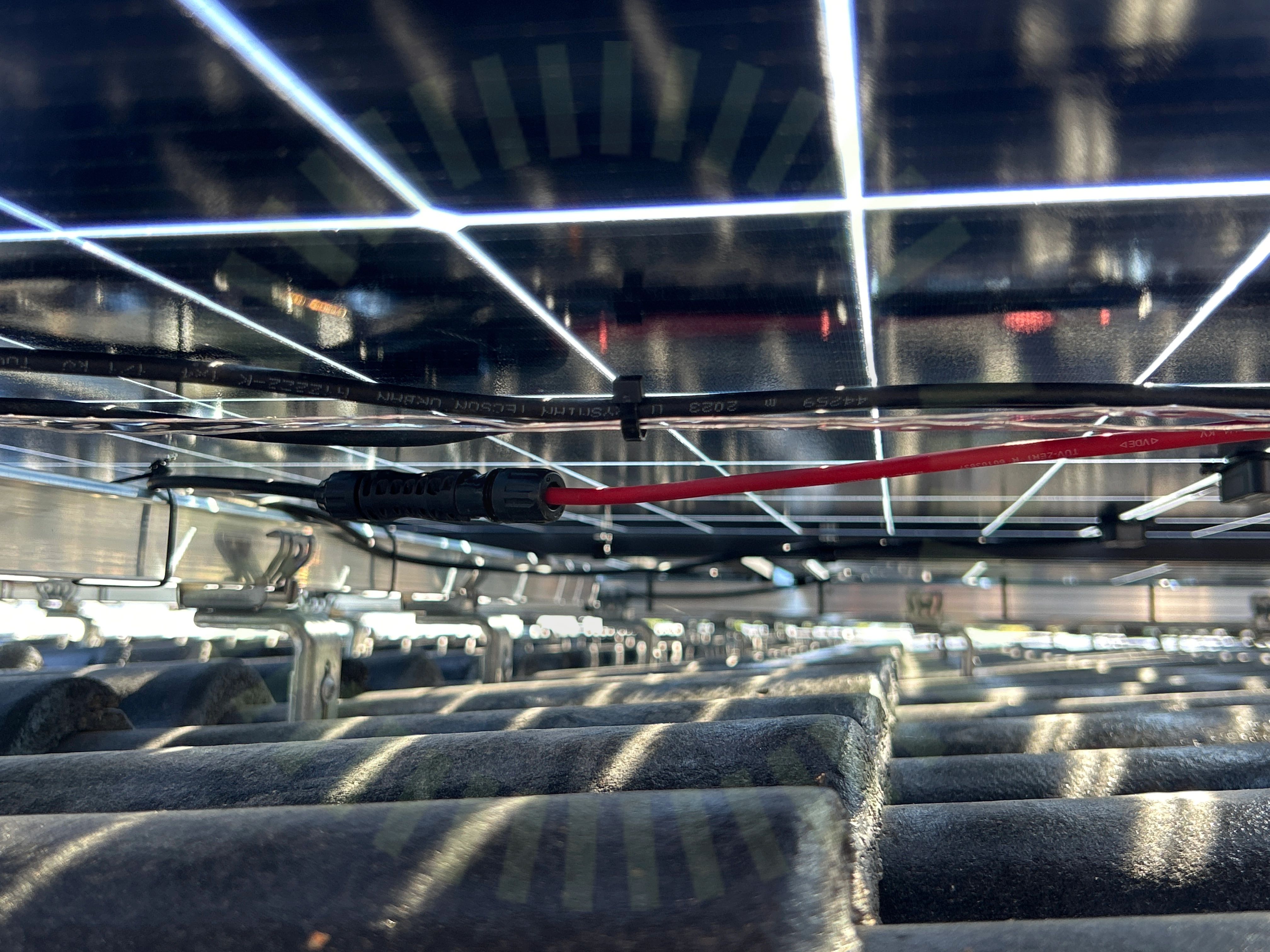

3.2 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
12/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradieSkador på panelSkuggaSpänningar i ramSträngförläggning
Undercentral
Anmärkningar
1/6

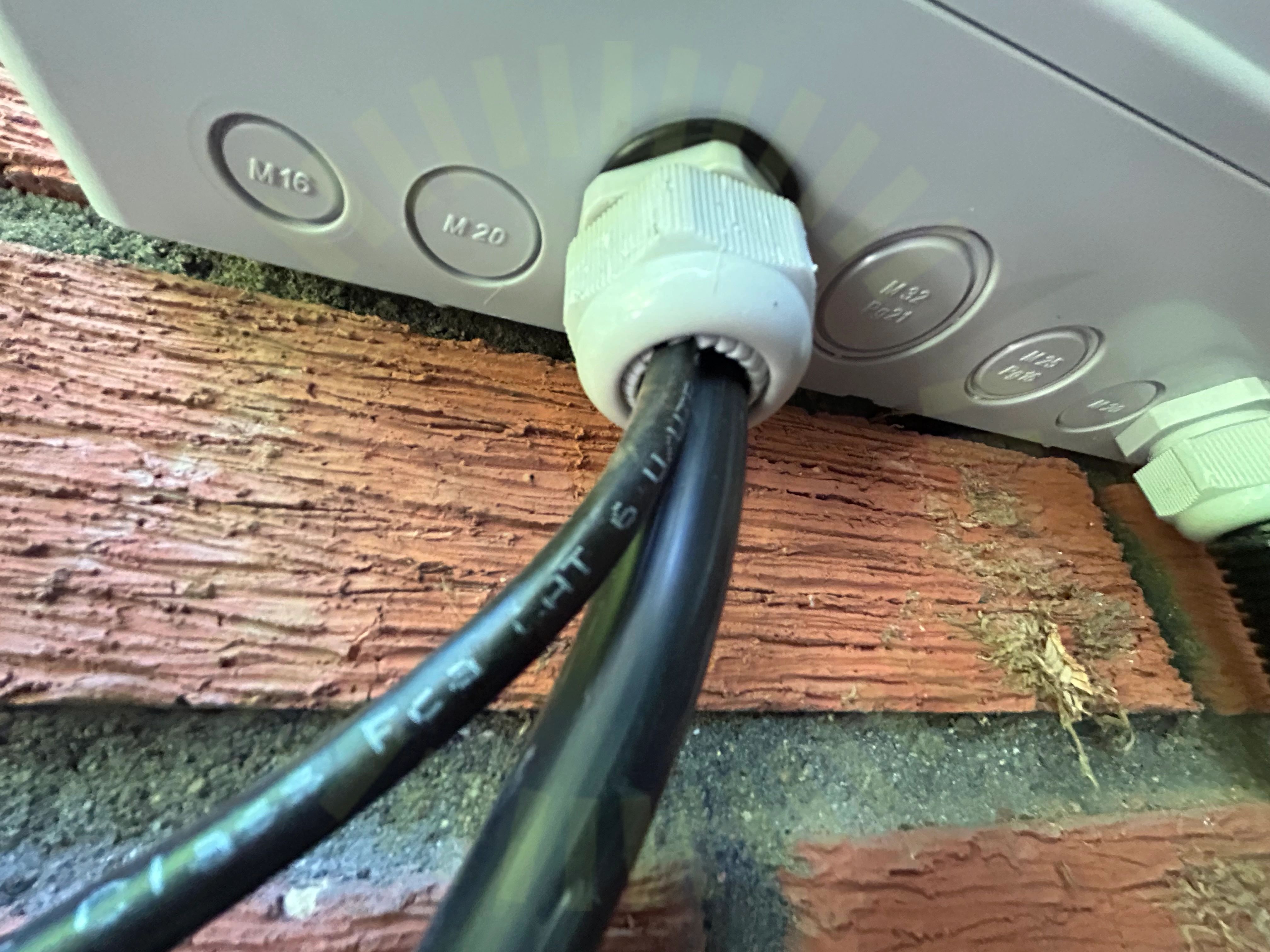

4.1 Kabelinföringar
Inte godkändTvå kablar går in i en förskruvning avsedd för en kabel.
Godkända kontrollpunkter
5/6FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/36
6.1 Genomföringar
Inte godkändGenomföring inte tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
32/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/36DC Max SpänningDC Min SpänningSträngdesign
