Besiktningsrapport
9.8
Installation genom
Svea Solar
Datum
4 april 2024
Ort
Västerås, Västmanlands län
Förstärkningsskruv
Kabeldragning mellan takytor
98% godkända
2% ej godkända
Om installationen
Paneler
Risen: RSM40-8
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SVEA SOLAR: Power Shifter 6-10kW
Batteri
Huawei: LUNA2000-5-15-S0
Tillbehör
Undercentral
Tillbehör
CHINT: Huawei DTSU666 (med CT)
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
15/15
Avstånd till havet
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Närliggande objekt
Placering av batteri
Rakt stående
Signalkabel batteri
Skador
Smart Power Sensor
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/23

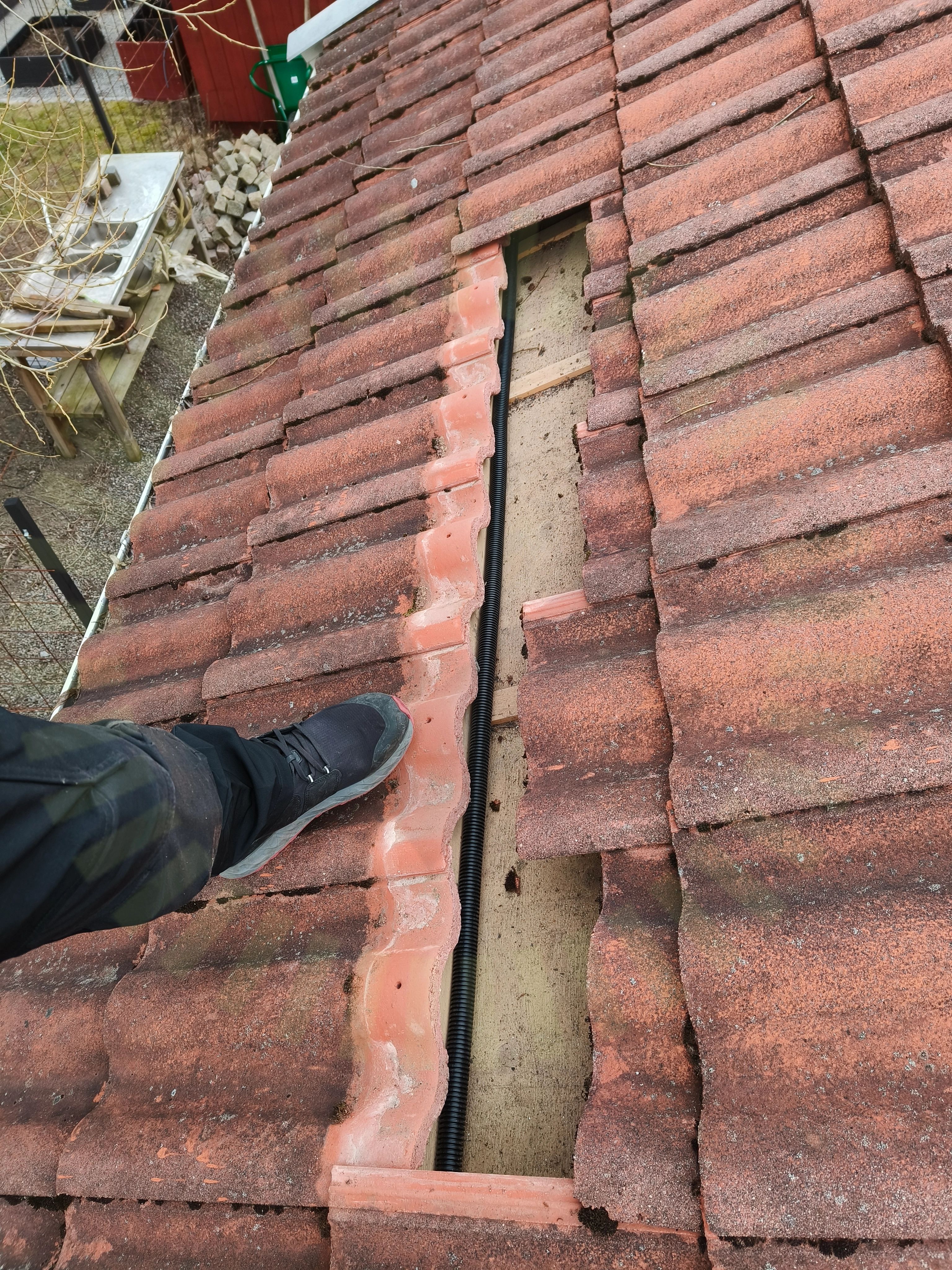

4.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad.
SS 436 40 00 (712.522.101)
4.2 Förstärkningsskruv
Inte godkänd
För få förstärkningsskruvar är använda. Saknas på översta där det är 4 paneler i höjd.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Godkända kontrollpunkter
21/23
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeluppfästning
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelstorlek
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takkrokarnas CC
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Tak 1, Risen: RSM40-8
Godkända kontrollpunkter
18/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
