1.1 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Besiktningsrapport
8.6
Installation genom
1KOMMA5°
Datum
17 juli 2024
Ort
Stockholm, Stockholms län
91% godkända9% ej godkända
Om installationen
PanelerDenim: U N3 XXX BBG 108H
MontagesystemESDEC Lutande Panntak
VäxelriktareEnphase: IQ8 Series
Tillbehör1KOMMA5°: Heartbeat
TillbehörUndercentral
TillbehörEnphase: IQ Gateway Metered
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/2Godkända kontrollpunkter
1/2Avtal
Micro-växelriktare
Anmärkningar
1/13

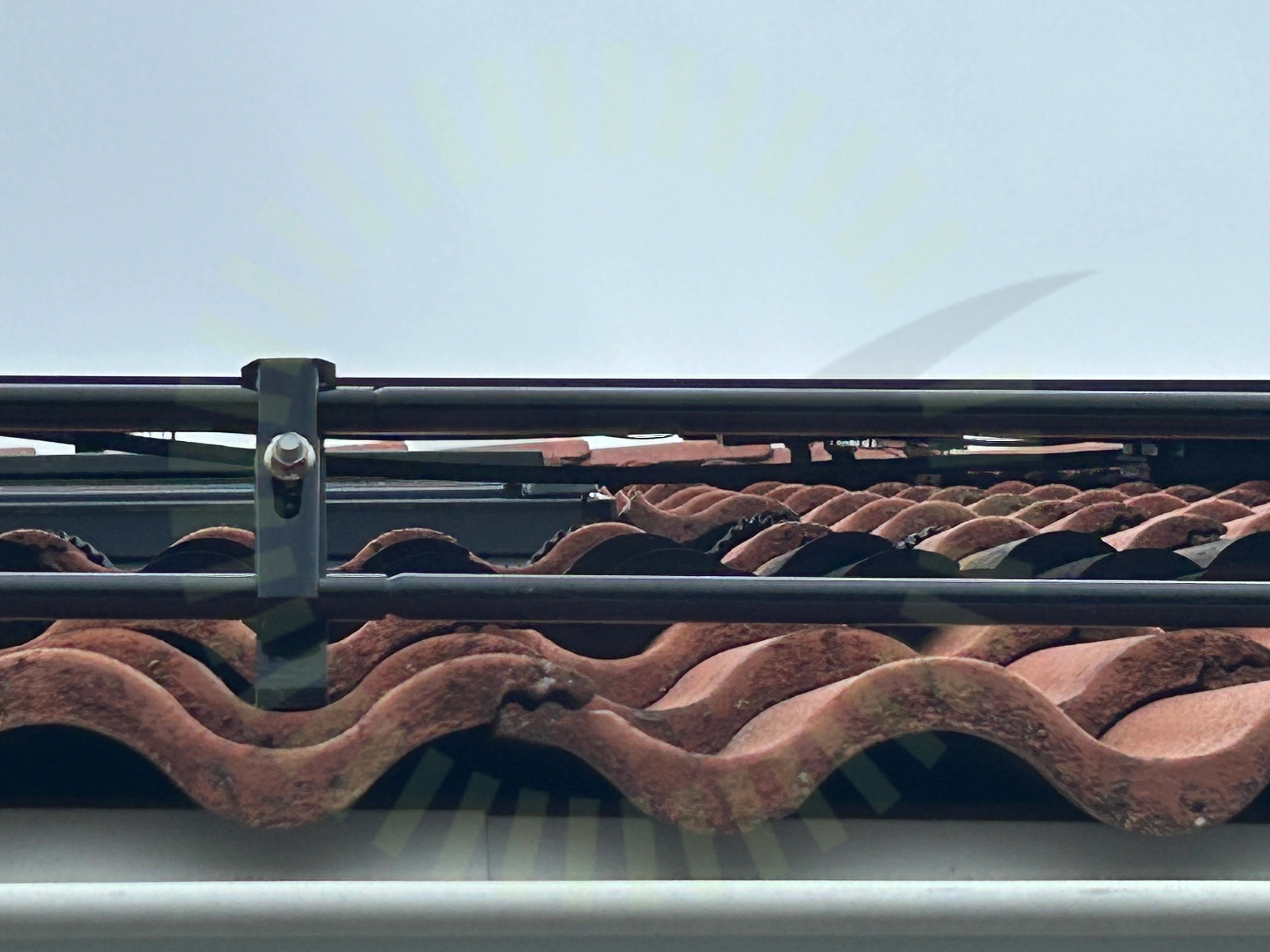

2.1 Kabeldragning
Inte godkändKabeldragning mellan takytor är inte fastsäkrad med lämliga mellanrum.
IQ8 Series Microinverter Installation Manual-IOM-00030-1.0 SV 2023-08-25, Sida 17
Godkända kontrollpunkter
12/13Anslutning av panelerAnslutning IQ CableAnslutning micro-växelriktareDC KontakterFastsäkring av produktGrenkretsarIQ Sealing CapIQ TerminatorKompatibilitet med micro-växelriktareKretsdesign IQ cable-sektionPlaceringSmartmätare
Smartmätare
Godkända kontrollpunkter
2/2OmgivningstemperaturSmartmätare
Tak 1, Denim: U N3 XXX BBG 108H
Anmärkningar
1/15

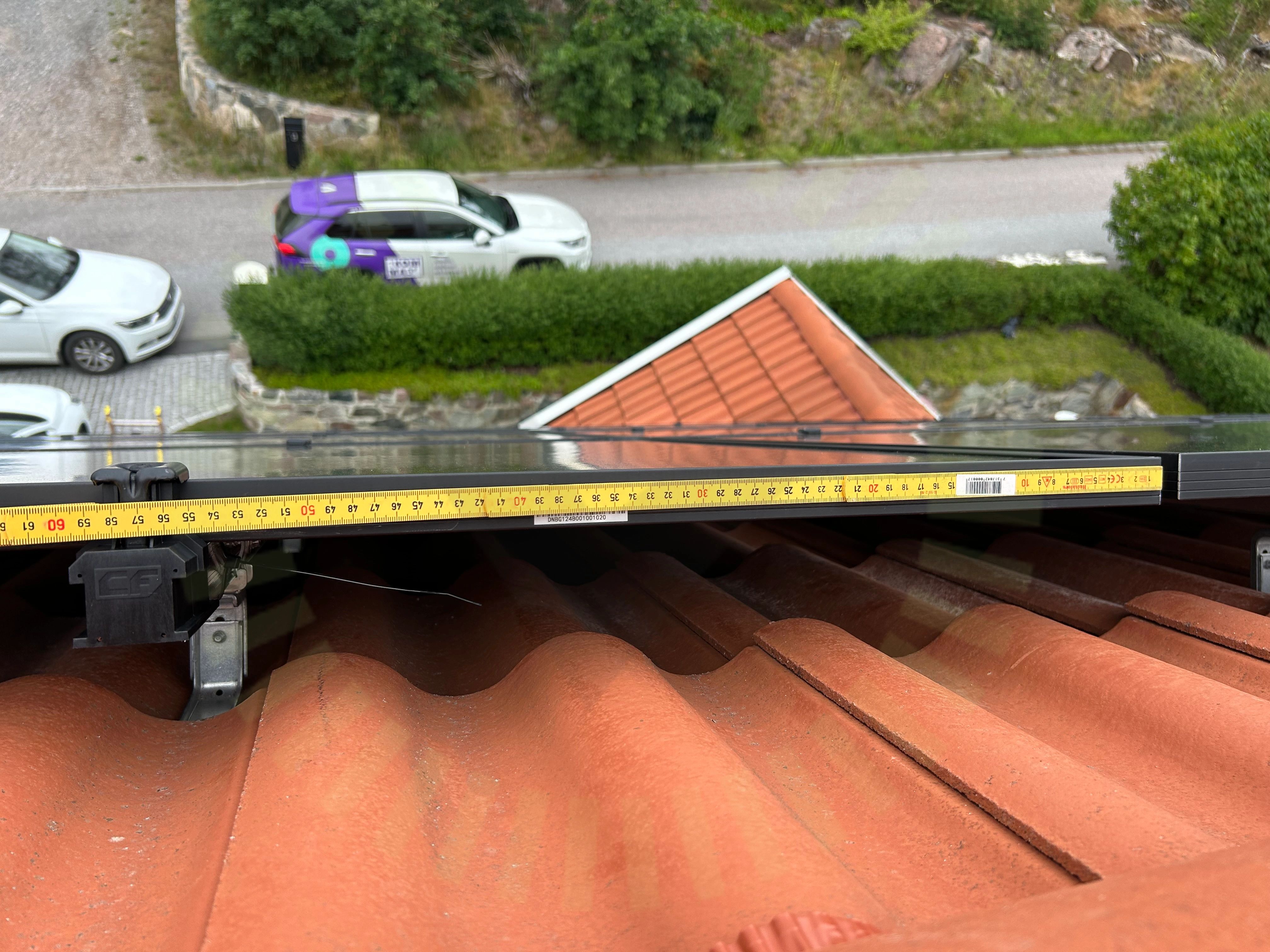

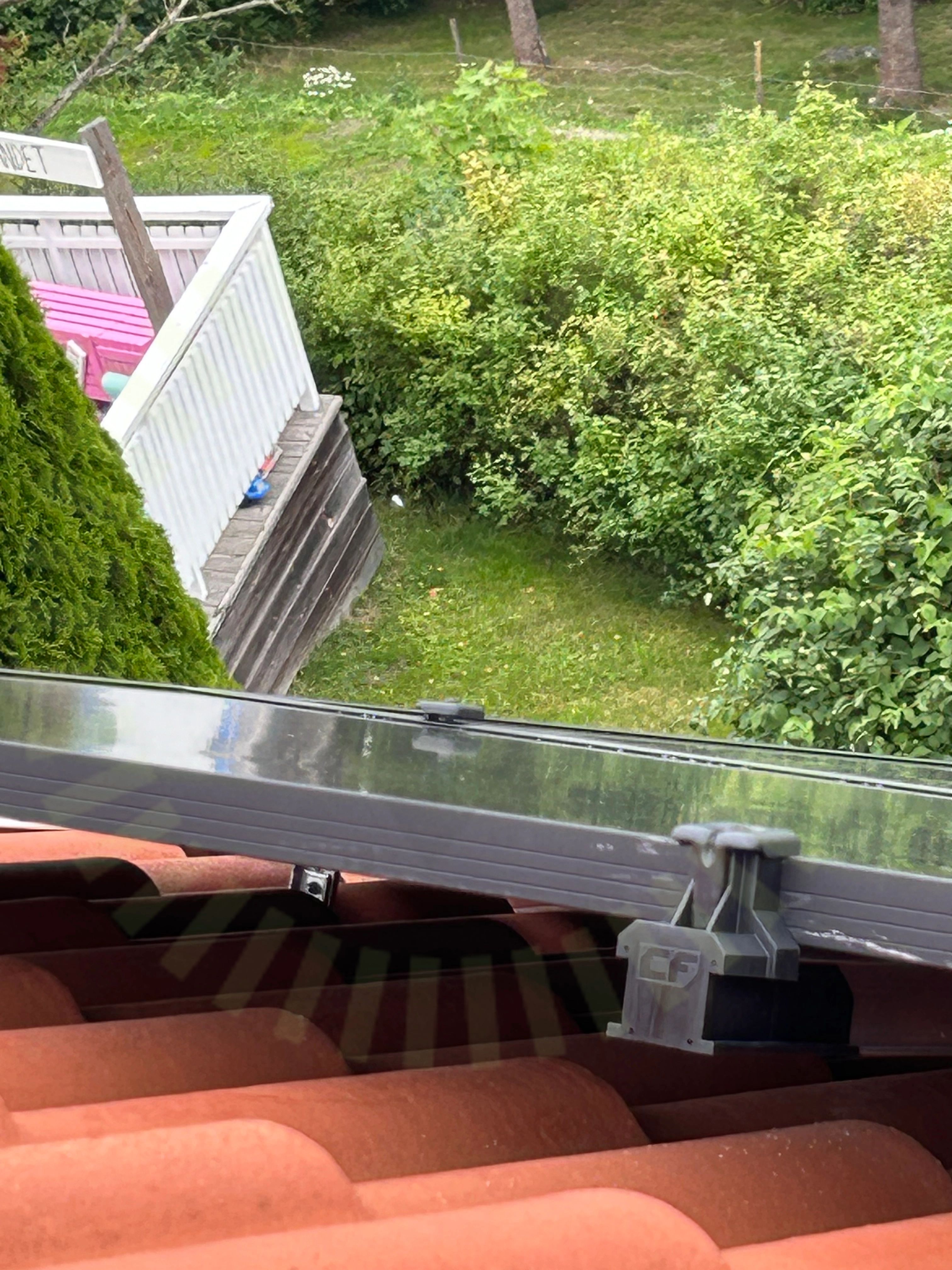

4.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation manual Denim V.Feb-2024-1, Sida 10-12
Godkända kontrollpunkter
14/15Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, ESDEC Lutande Panntak
Anmärkningar
6/24

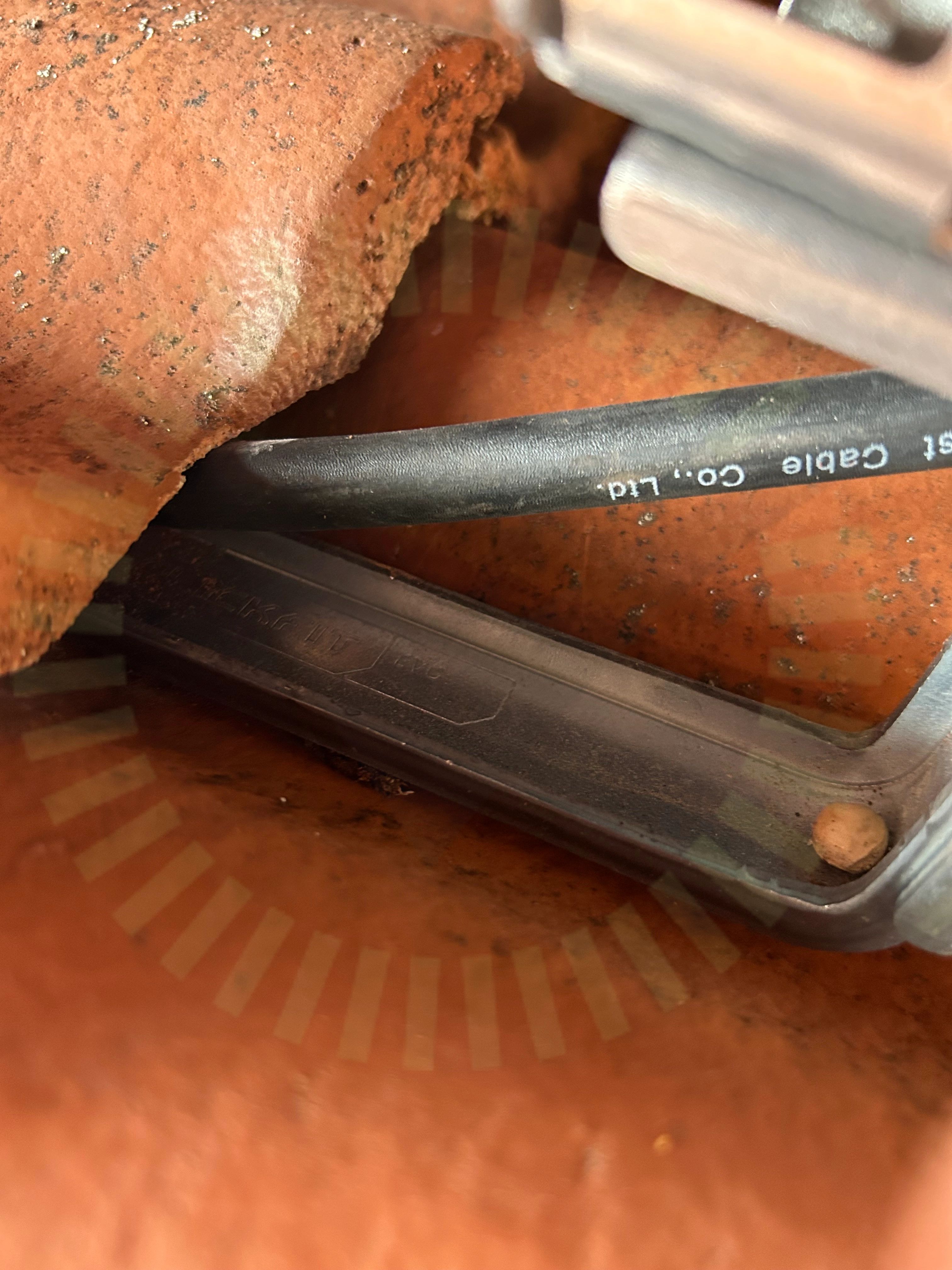

5.1 Kabeldragning mellan takytor
Inte godkändKablage ligger oskyddat och kläms mellan takpanna och krok.
SS 436 40 00 (712.522.101)

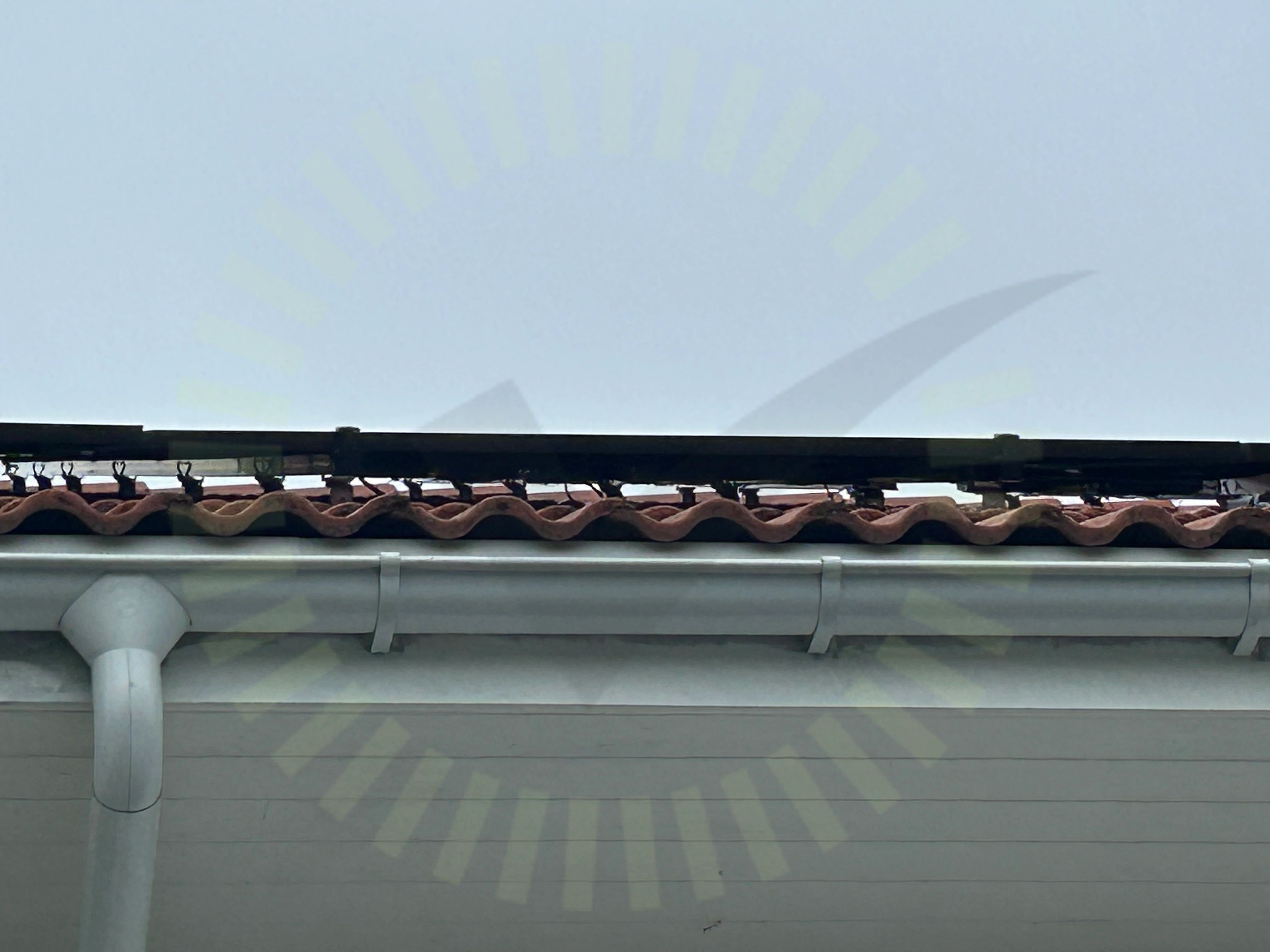

5.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
5.3 Mittklämmor
Inte godkändMittklämma är inte åtdragen.

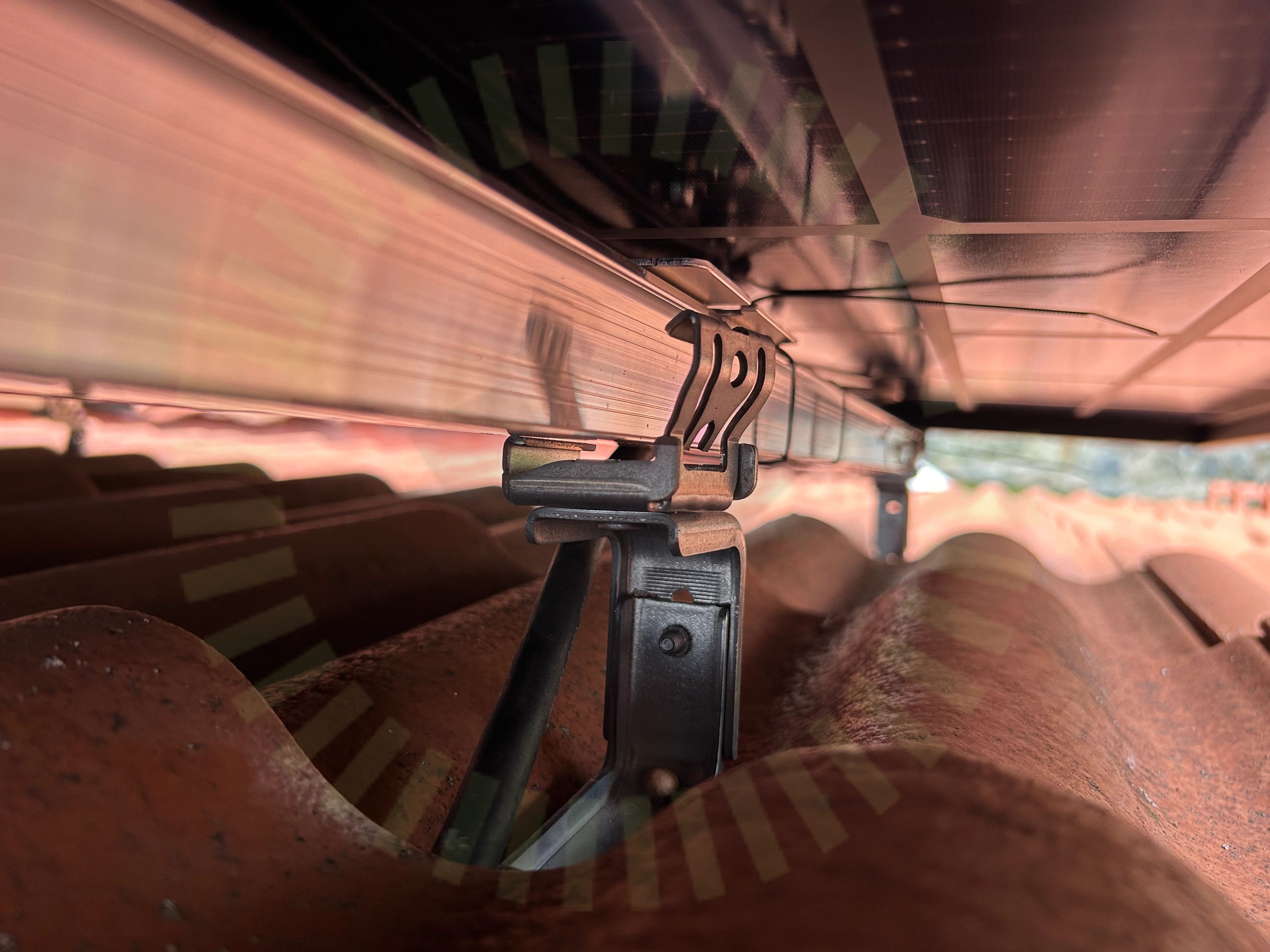

5.4 Skenornas infästning
Inte godkändSkenan ligger inte korrekt i infästningen.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

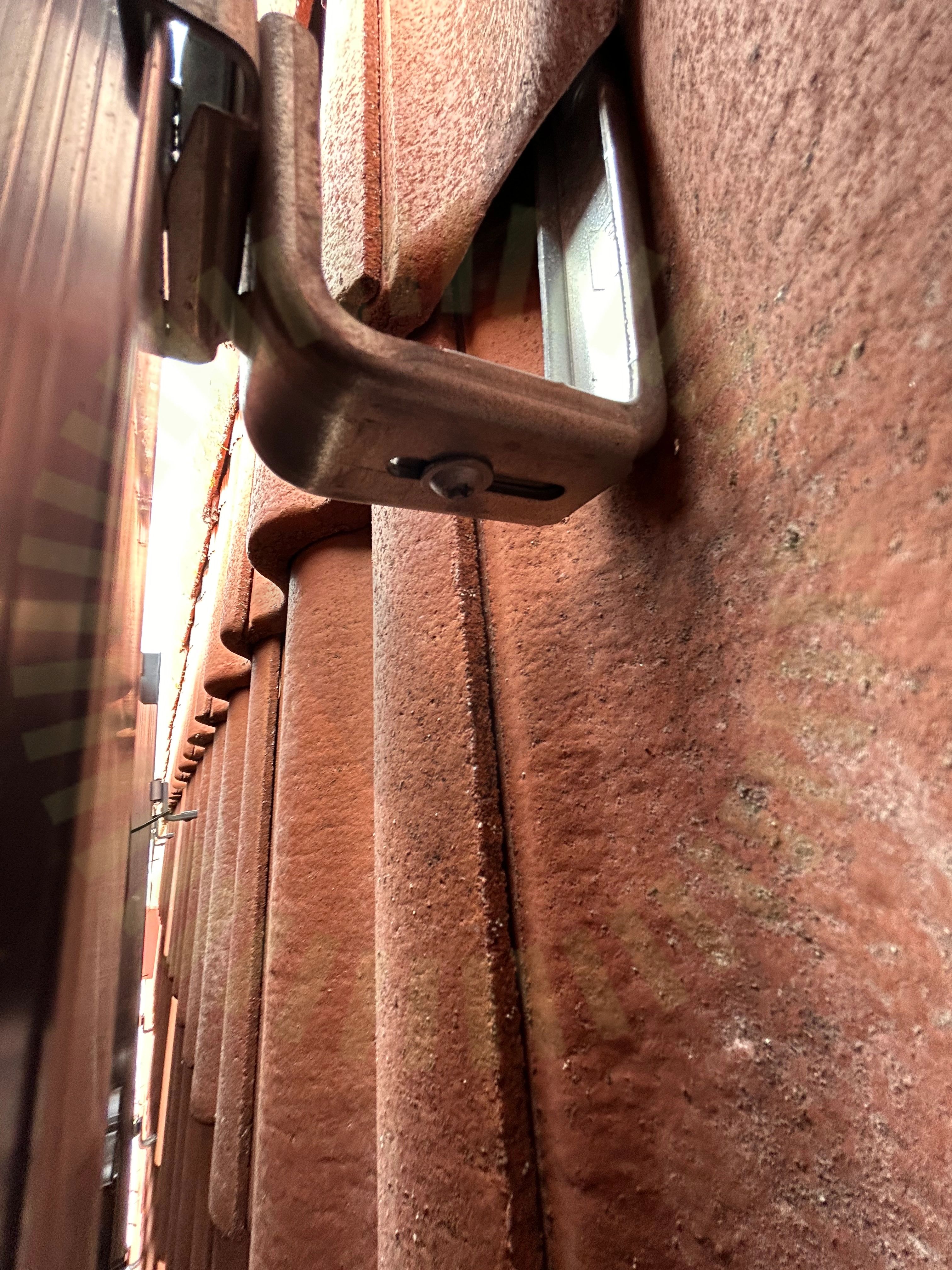

5.5 Underliggande takpanna
Inte godkändKroken ligger snett och flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 17
5.6 Takkrokarnas CC
Inte godkändKrokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen.
Snö- och vindlastberäkning
Godkända kontrollpunkter
18/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKlämmans placering i skenaLäktinfästningPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
3/3Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Godkända kontrollpunkter
28/28AC kablage förläggningAC Kablage förläggningAnslutning av CT klämmorAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlacering av CT klämmorSkadat kablageSkador signalkablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
