Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Sesol

Datum

10 mars 2023

Ort

Karlskrona, Blekinges län
Ändklämmor skena
Underliggande takpanna
AC anslutning växelriktare
90% godkända10% ej godkända

Om installationen

PanelerHyundai: HiE-S(XXX)VG (BF+BB)
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörHuawei: Smart Power Sensor
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll DC saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Anmärkningar

1/14

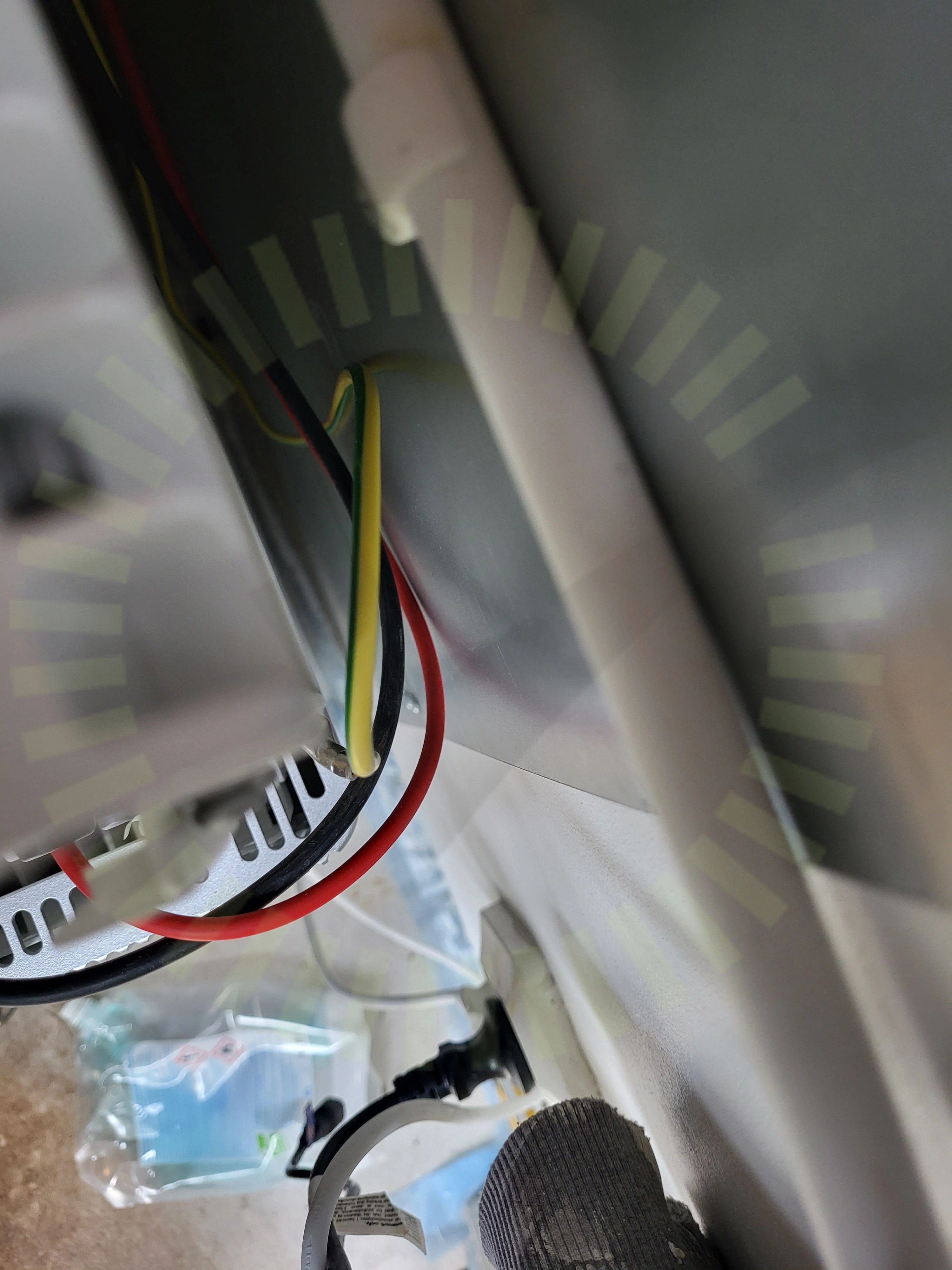

Fastsäkring av produkt

2.1 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt. Fäste saknas på ena sidan av batteriet.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/14
AvståndAvstånd till växelriktareBatteri PEInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Tak 1, Hyundai: HiE-S(xxx)VG (BF+BB)

Godkända kontrollpunkter

16/16
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

5/22
Takgenomföring

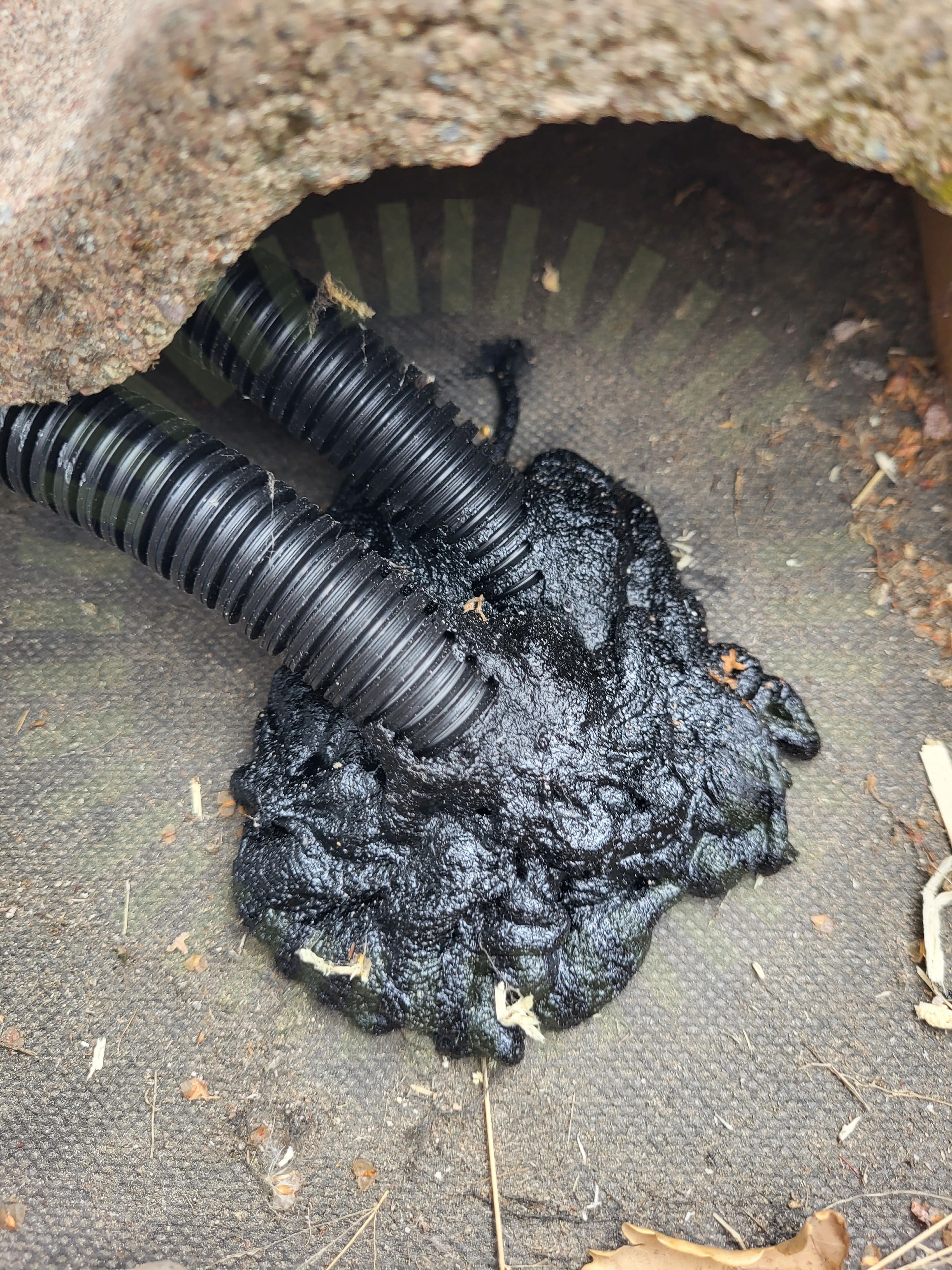

4.1 Takgenomföring

Inte godkänd

Takgenomföring är inte tillfredställande utförd.

4.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen är inte komplett.

Tillverkarens montageanvisningar

4.3 Takkrokarnas CC

Inte godkänd

Lastberäkning är ej komplett. Uppmätt mått 1550mm.

MA5102 Sid 1 (1) | Version 3 - 221101
Underliggande takpanna

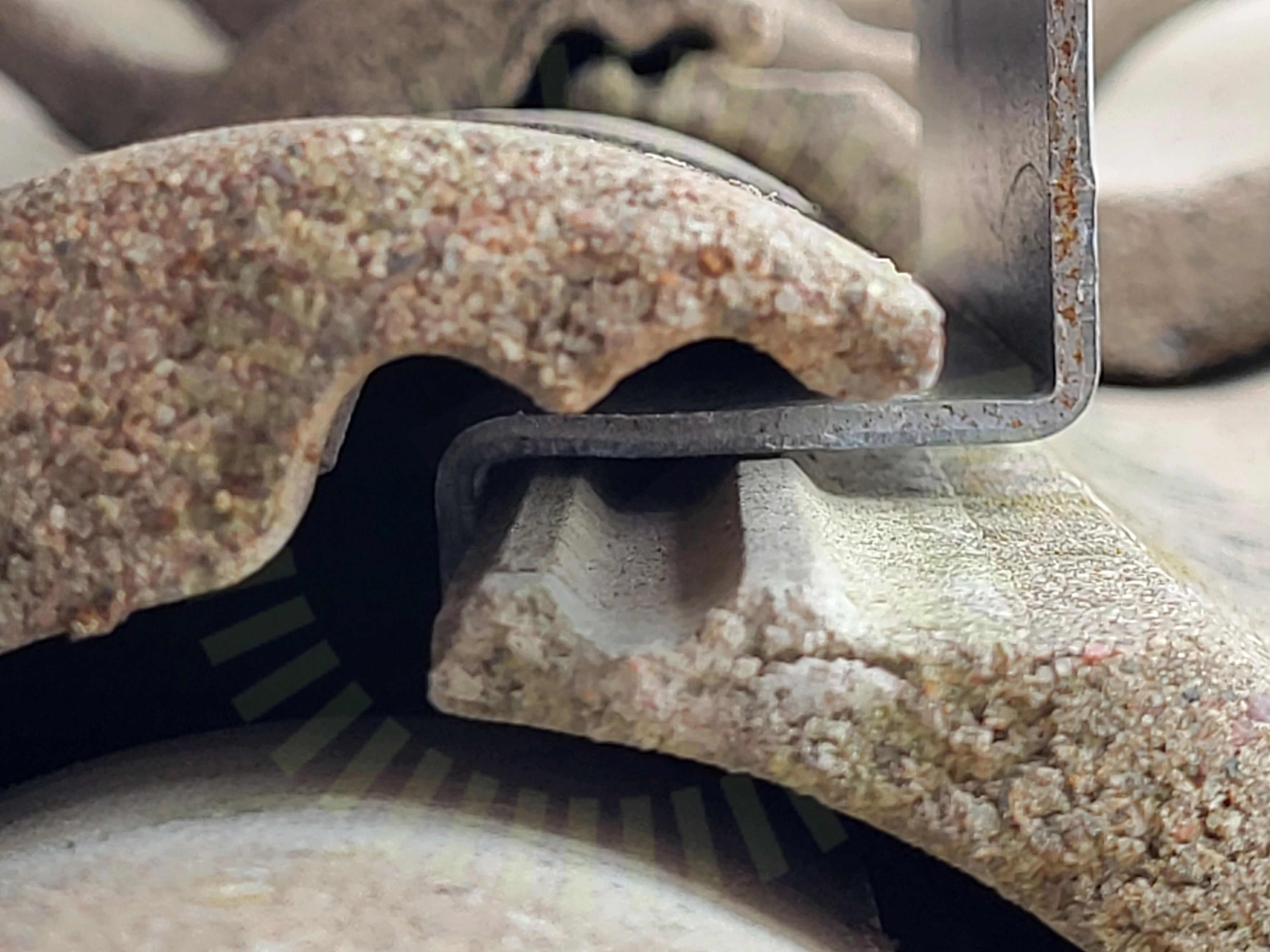

4.4 Underliggande takpanna

Inte godkänd

Avstånd till underliggande panna uppfylls ej.

MA5102 Sid 1 (1) | Version 3 - 221101
Ändklämmor skena

4.5 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

17/22
Främmande materialKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorRåspontsinfästningShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skruv

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

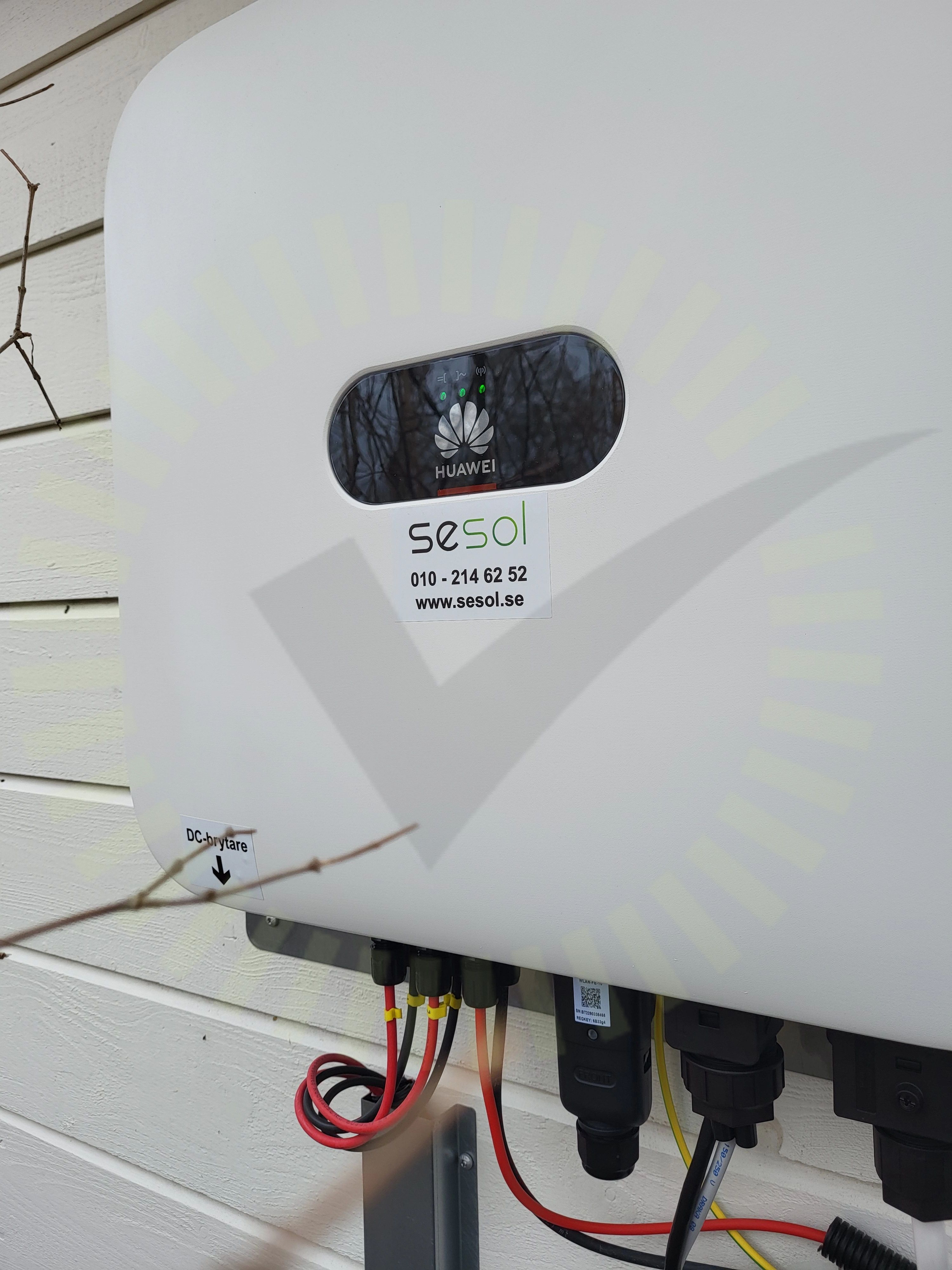

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/30
AC anslutning växelriktare

6.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Ej fastlåst med skruv.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

Godkända kontrollpunkter

29/30
AC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterMärkningPlaceringSmartmätareSäkringsdimensionVentilation
