Besiktningsrapport
8.6
Installation genom
Raymond
Datum
21 april 2023
Ort
Öjersjö, Västra Götalands län
Infästningar
Klämmornas placering

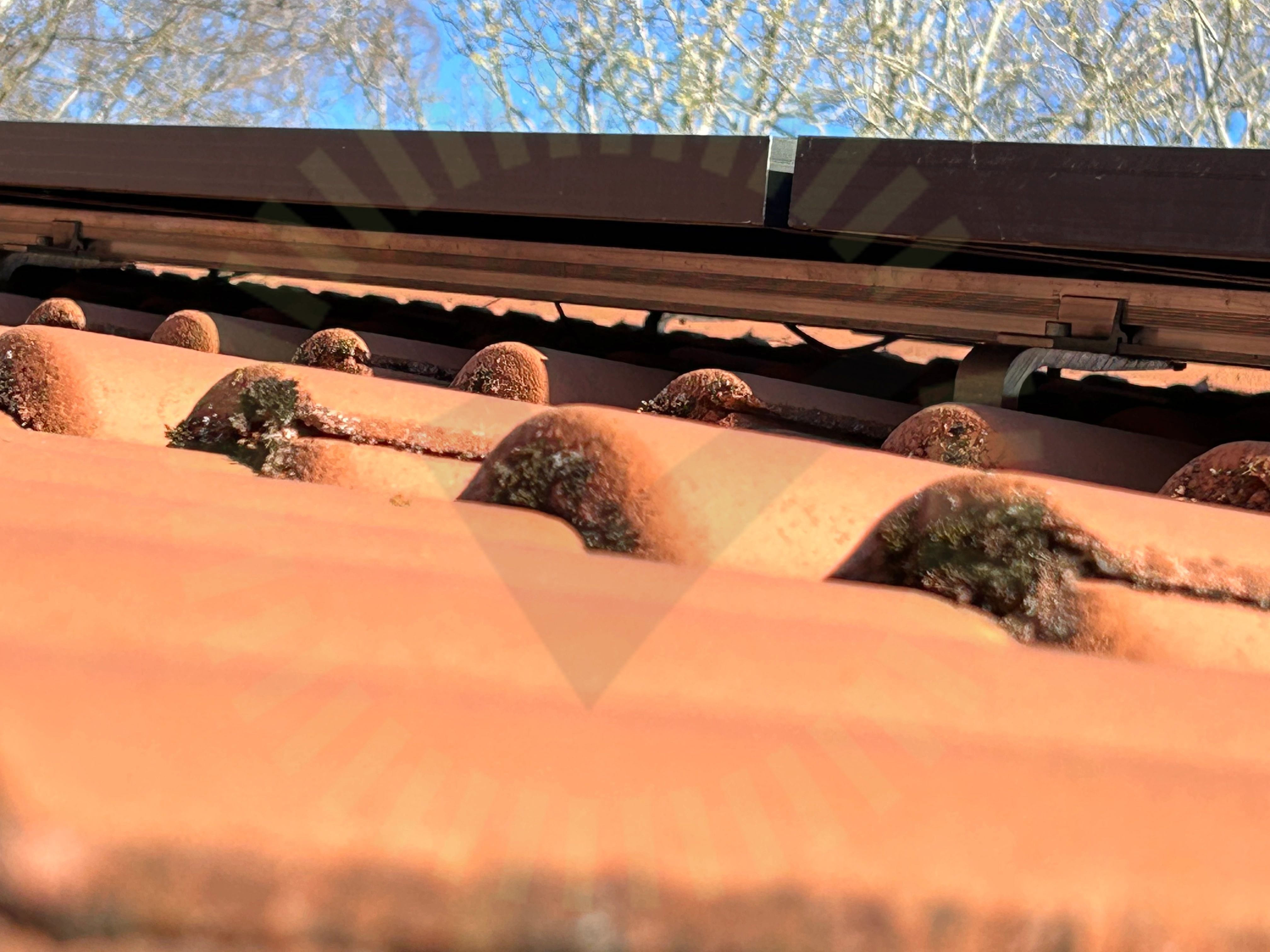

Skenans utstick för klämma
+ 5
89% godkända
11% ej godkända
Om installationen
Paneler
GruppSol: Sverigepanelen 455W
Montagesystem
K2: SingleRail: CrossHook 3S
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Batteri
Godkända kontrollpunkter
14/14
Panntak, GruppSol: Sverigepanelen 455W
Anmärkningar
1/15
3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon.
Godkända kontrollpunkter
9/15
Ej tillgängligt vid besiktning
5/15
Panntak, K2: SingleRail: CrossHook 3S
Anmärkningar
3/28
4.1 Kabeluppfästning
Inte godkänd
Kablage är inte tillförlitligt uppfästa.
4.2 Infästningar
Inte godkänd
Skruvar har missat takstolarna.
4.3 Skenans utstick för klämma
Inte godkänd
För lite skena sticker ut från panelen för att ändklämma ska sitta korrekt.
Godkända kontrollpunkter
22/28
Ej tillgängligt vid besiktning
3/28
Varselmärkning
Anmärkningar
1/5
5.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
4/5
Växelriktare
Anmärkningar
5/33

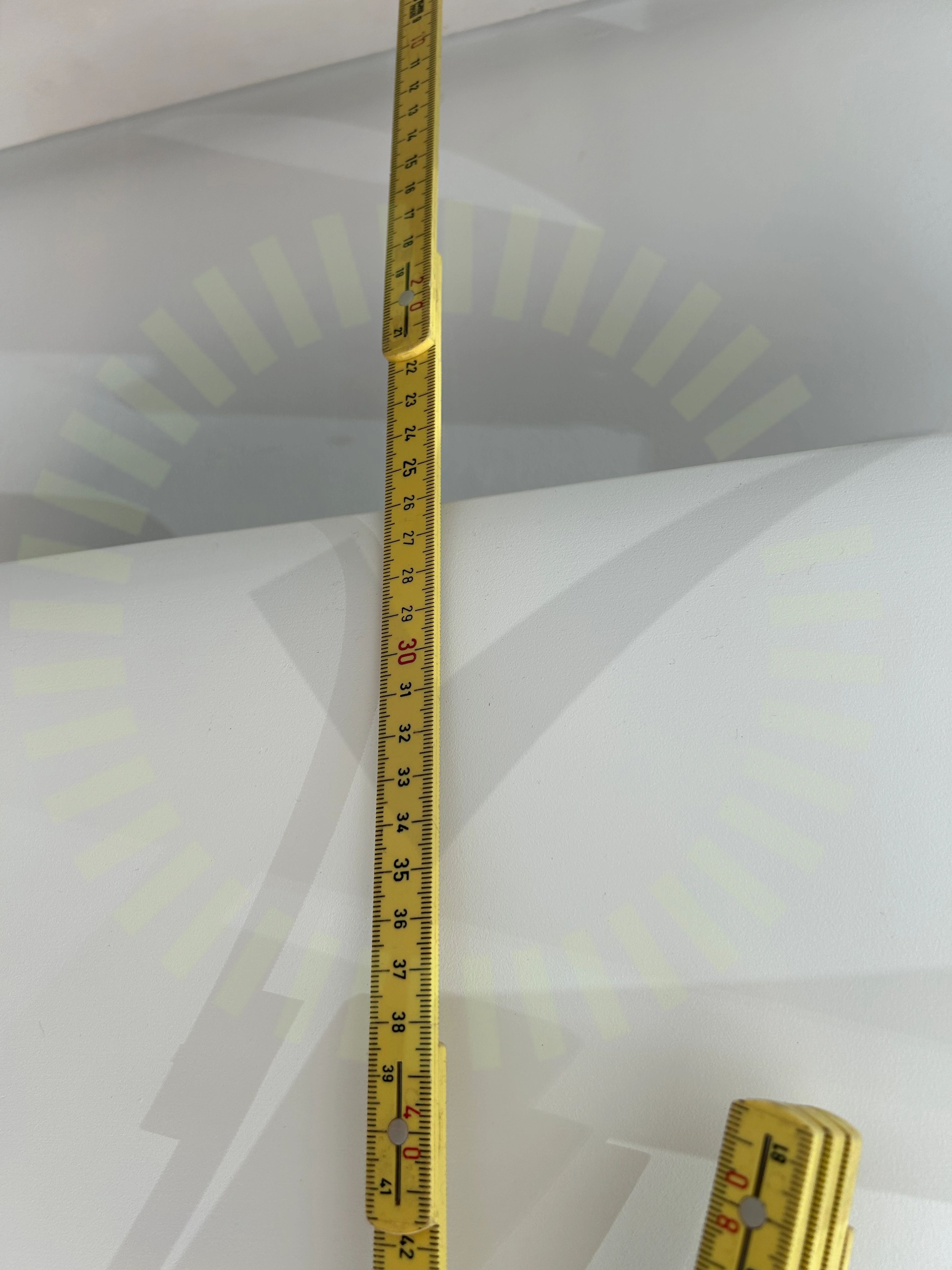

6.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
6.2 AC Kablage förläggning
Inte godkänd
Kabel bristfälligt uppfäst under växelriktaren.
6.3 DC Kontakter anslutning
Inte godkänd
Kontakter som anslutits till växelriktaren är inte samma som de förmonterade i växelriktaren.
6.4 DC Kontakter stress
Inte godkänd
Några av kontakter utsätts för stress. Kablaget dras neråt mot infästningen.

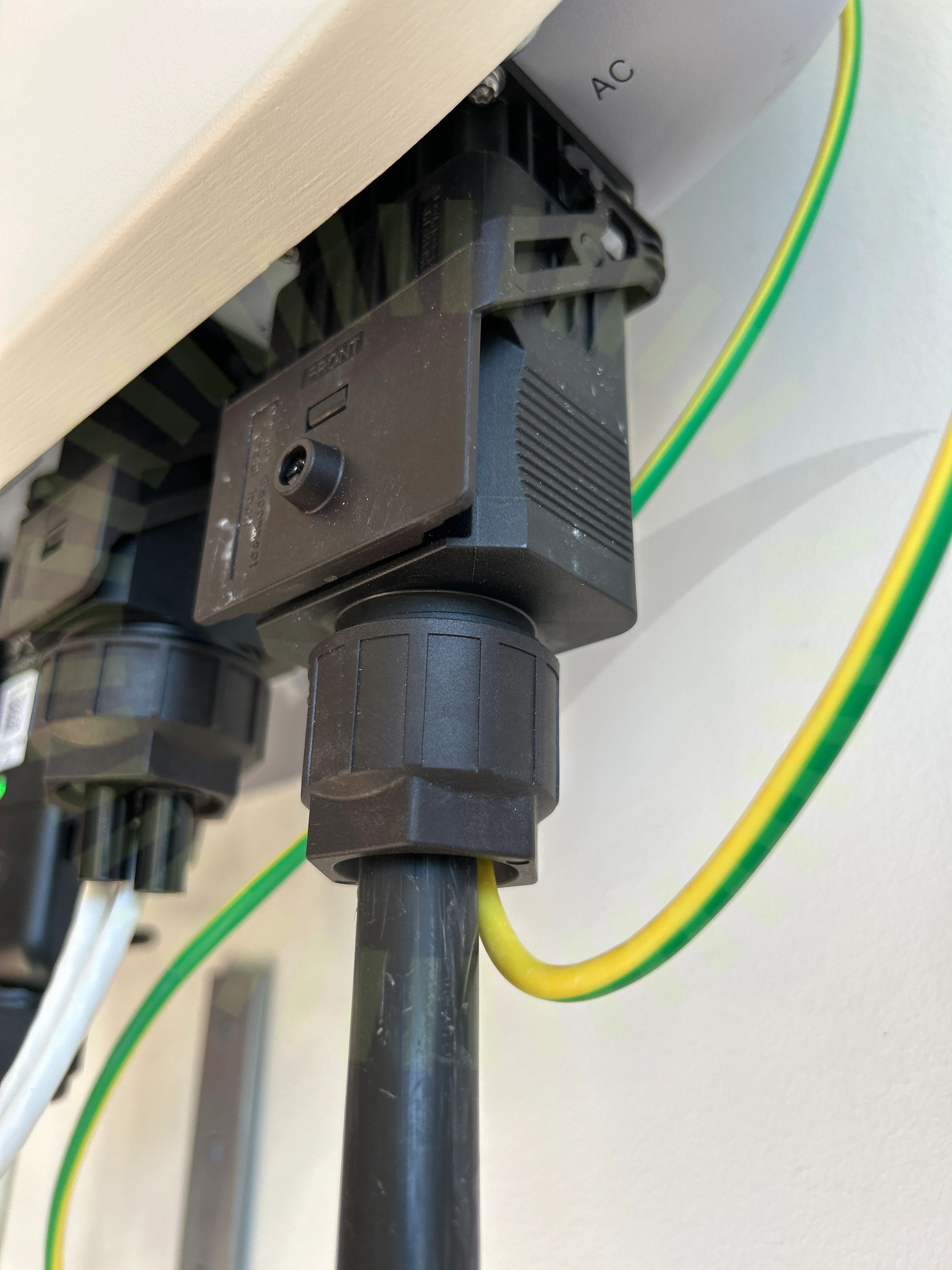

6.5 Förskruvning
Inte godkänd
Gummit i förskruvningen är bara för 1 kabel.
