Besiktningsrapport
9.5
Installation genom
Nova Solar
Datum
17 mars 2025
Ort
Lerum, Västra Götalands län
Kabeluppfästning
Fastsäkring av produkt
Avstånd närliggande objekt
+ 1
96% godkända
4% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B54HBB
Montagesystem
Nordmount: Plåttak
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Anmärkningar
1/5

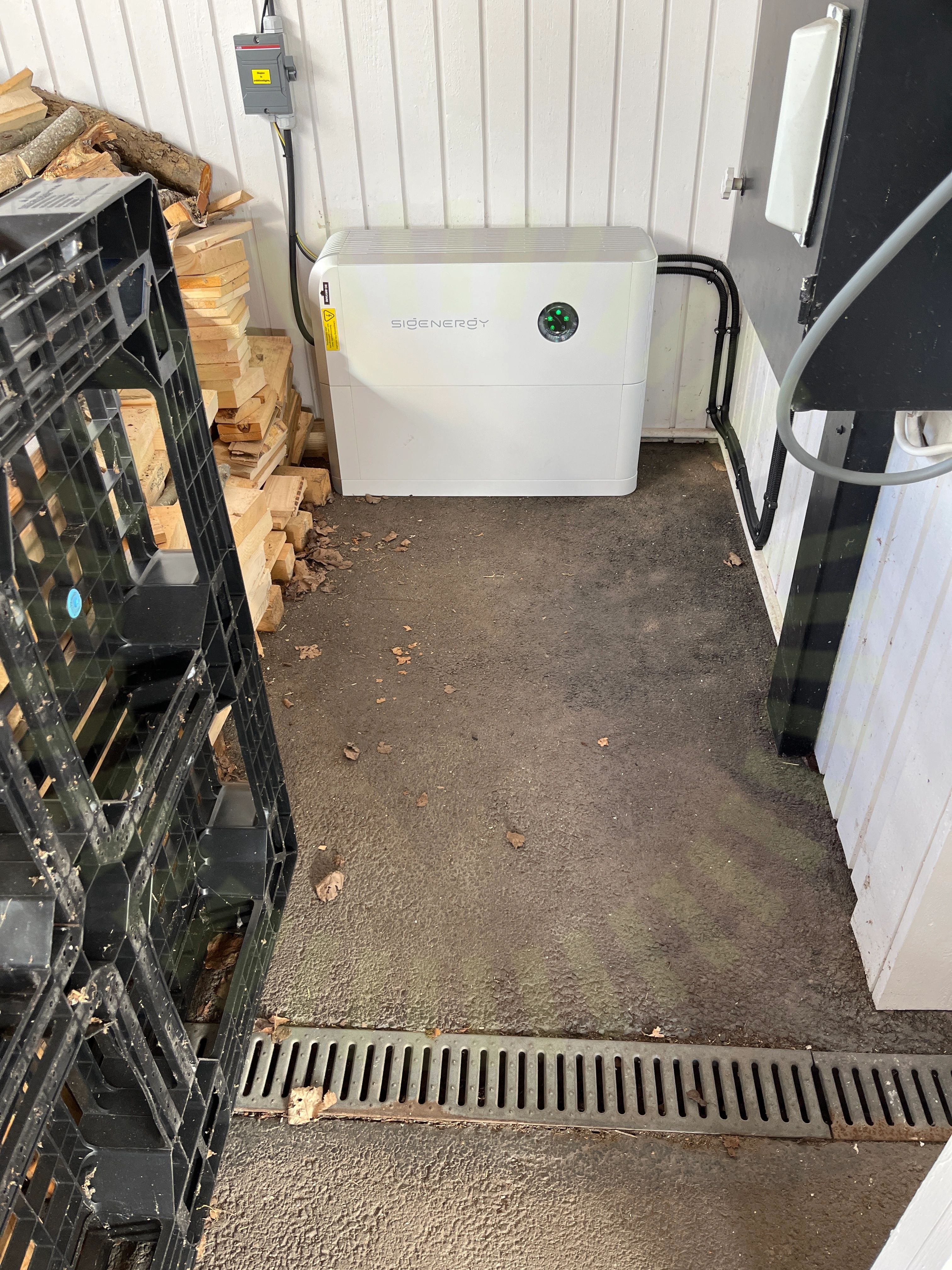

2.1 Placering bärighet
Inte godkänd
Batteriet är inte placerat på ett lämpligt ställe. Då det kommer mycket vatten här några gånger om året.
SigenStor Home Installation Guide Version: 02, Sida 10
Godkända kontrollpunkter
4/5
Kåpor
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, DMEGC: DM(XXX)M10RT-B54HBB
Anmärkningar
1/19
5.1 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.
DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 9
Godkända kontrollpunkter
17/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/19
Strängförläggning
Tak 1, Nordmount: Plåttak
Anmärkningar
1/20

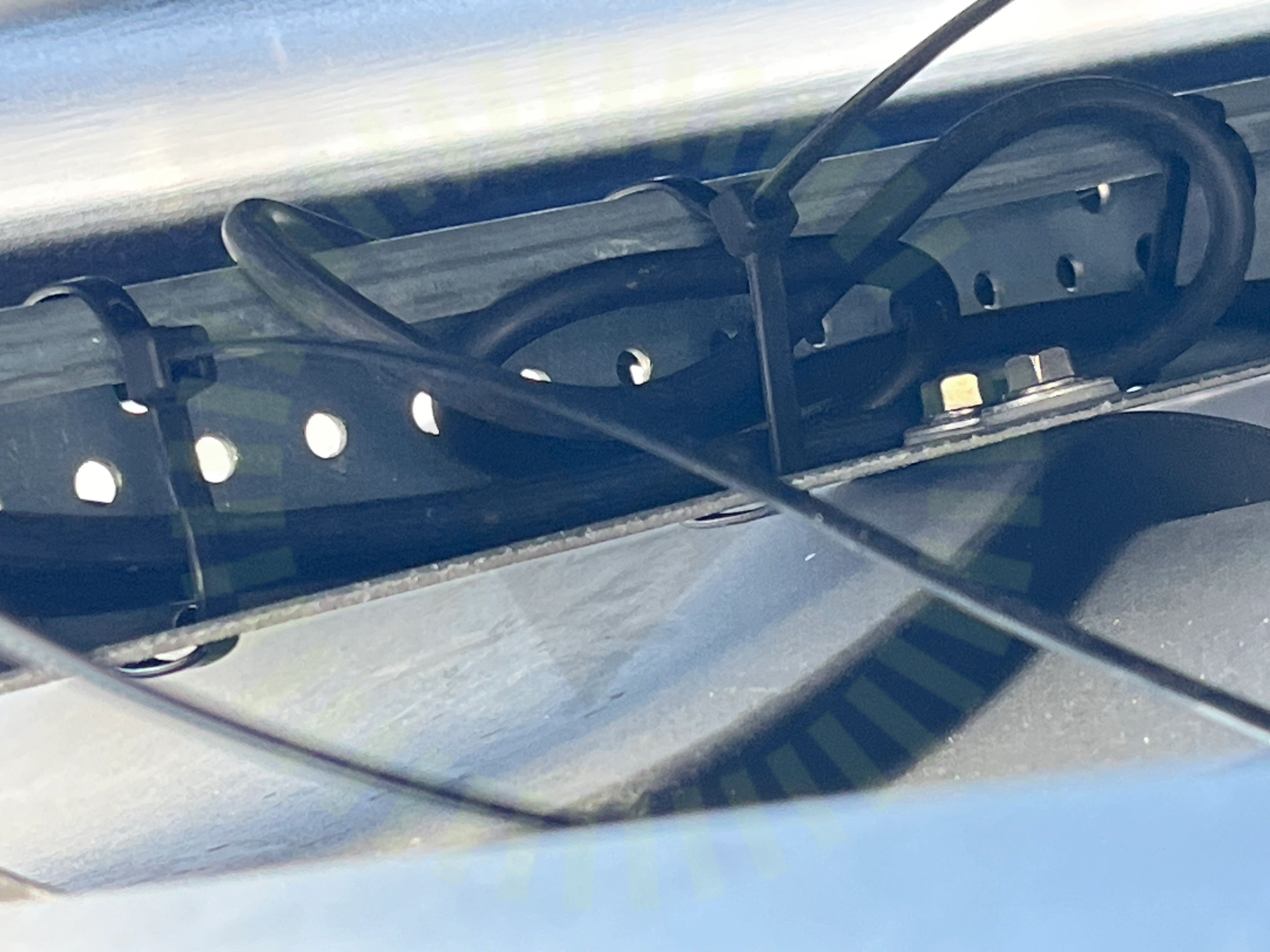

6.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
19/20
CC mått Infästning
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Klämmornas överlappning
Krav på tak
Mittklämmor
Potentialutjämningsledare
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Snö- och Vindlastberäkning
Säkerhetsavstånd
Termisk brytpunkt skenor
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/37

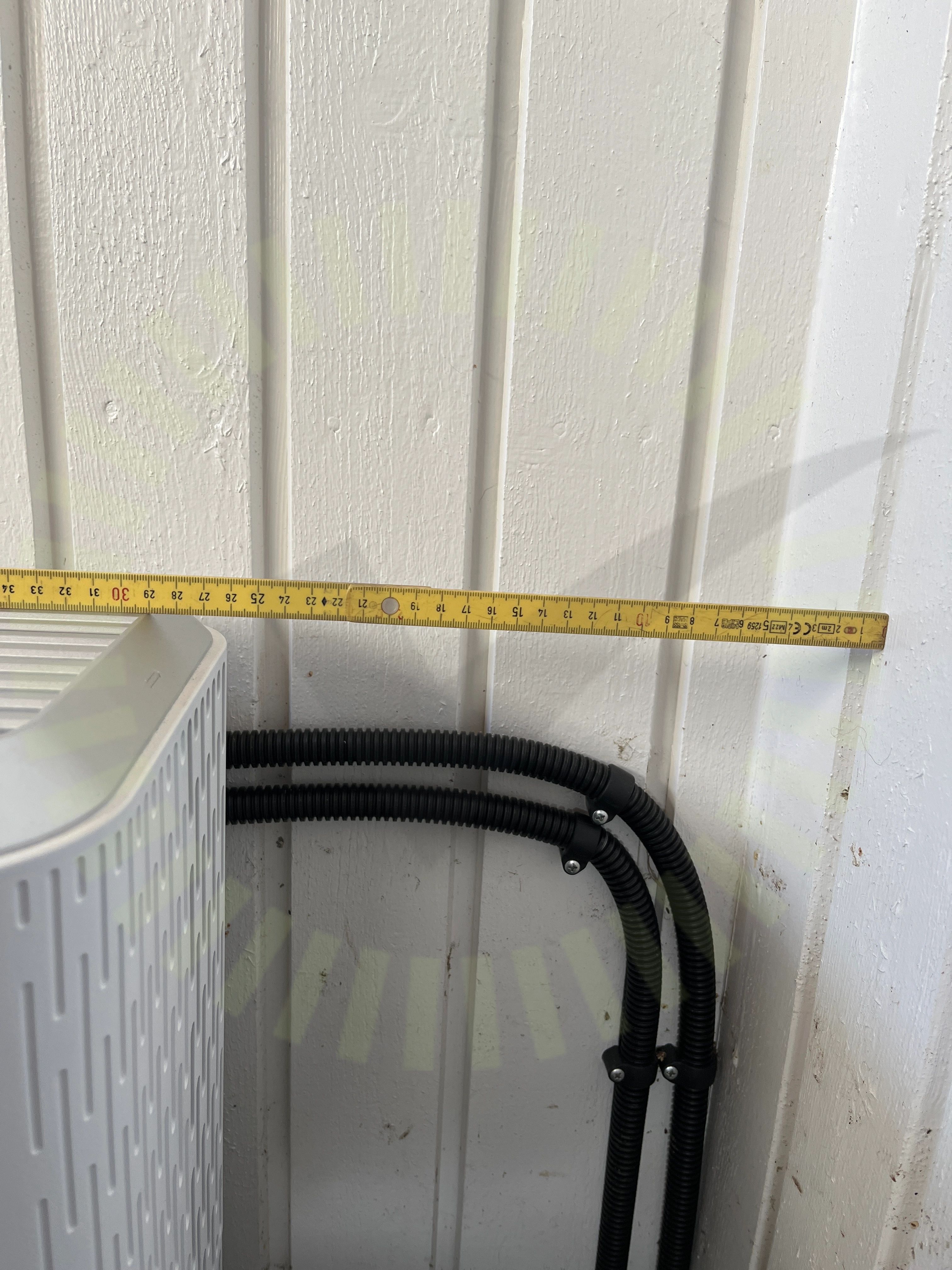

9.1 Avstånd närliggande objekt
Inte godkänd
Produkten har för lite fritt utrymme i sidled.
User manual ver 2.0 Sida 24

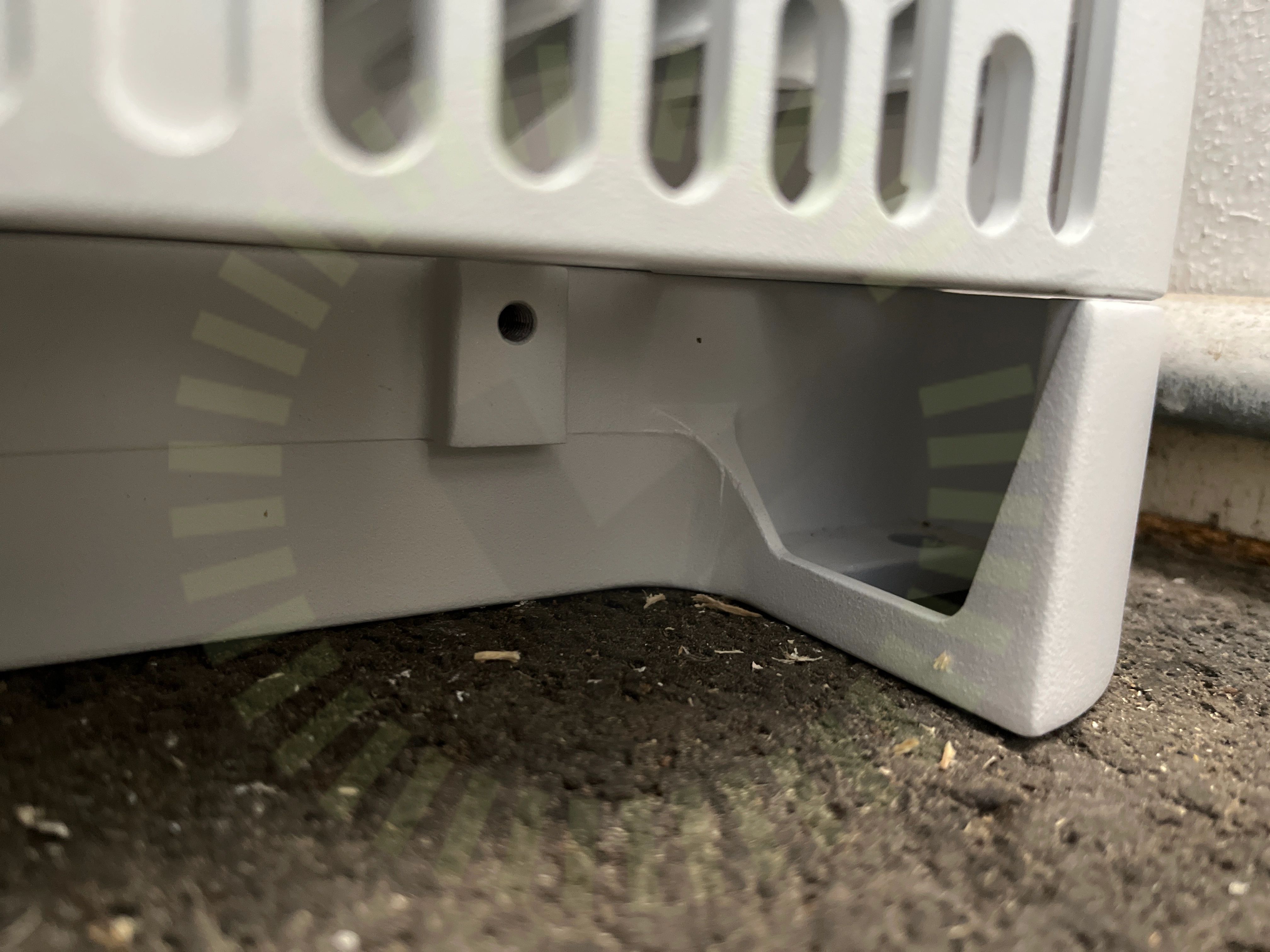

9.2 Fastsäkring av produkt
Inte godkänd
Växelriktaren är inte fastsäkrad ordentligt. Golvinfästning saknas.
SigenStor Home Installation Guide Version: 02, Sida 10-11 och 17-18
Godkända kontrollpunkter
33/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Ström
Dubbel matning
Enkelisolerade ledare
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
2/37
DC Max Spänning
DC Min Spänning
