Institutet för Solenergikvalitet

Besiktningsrapport

7.1
x

Installation genom

E.ON

Datum

20 mars 2024

Ort

Höllviken, Skåne län
Optimerarfäste
Förskruvning
Växelriktarens kontakter
84% godkända16% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 xxx/MR
OptimerareSolarEdge: S-Serie
MontagesystemRenusol: VS+
VäxelriktareSolarEdge: SE3K-10K
TillbehörSäkerhetsbrytare AC
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

7/16
Föremål mot bakstycke

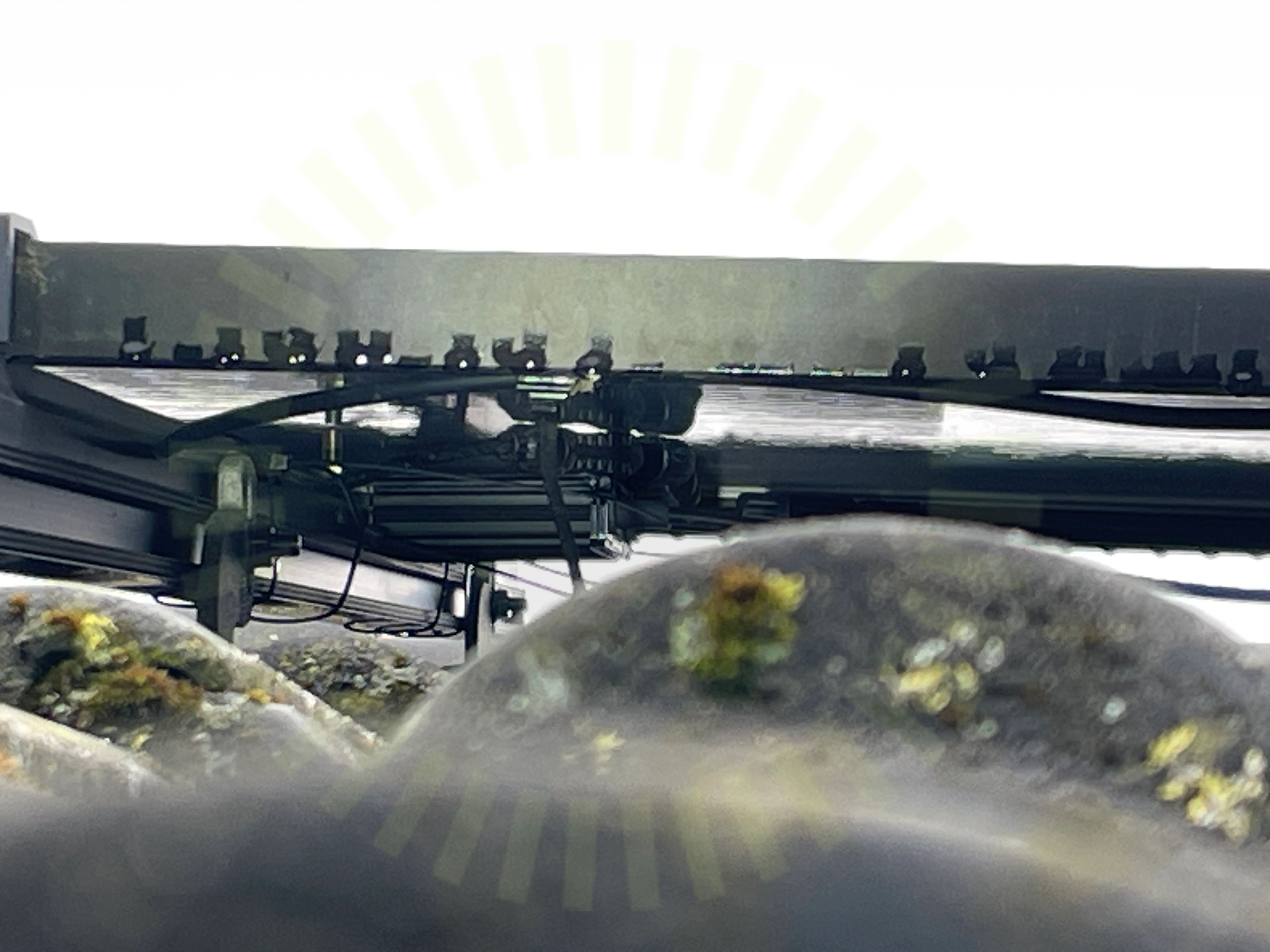

3.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan skena och panelens bakstycke.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 5
Kontaktdon

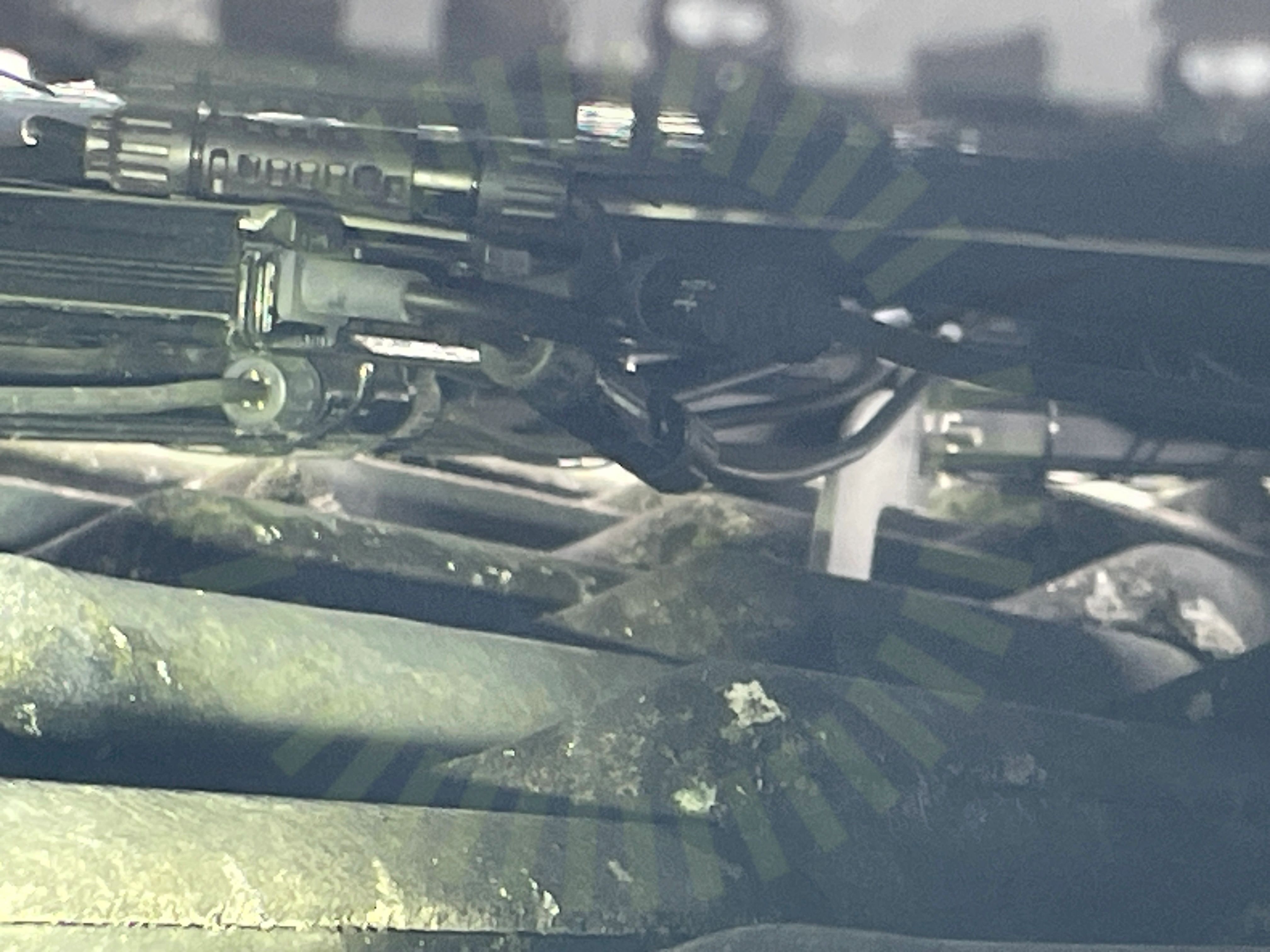

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Kopplingslåda böjradie

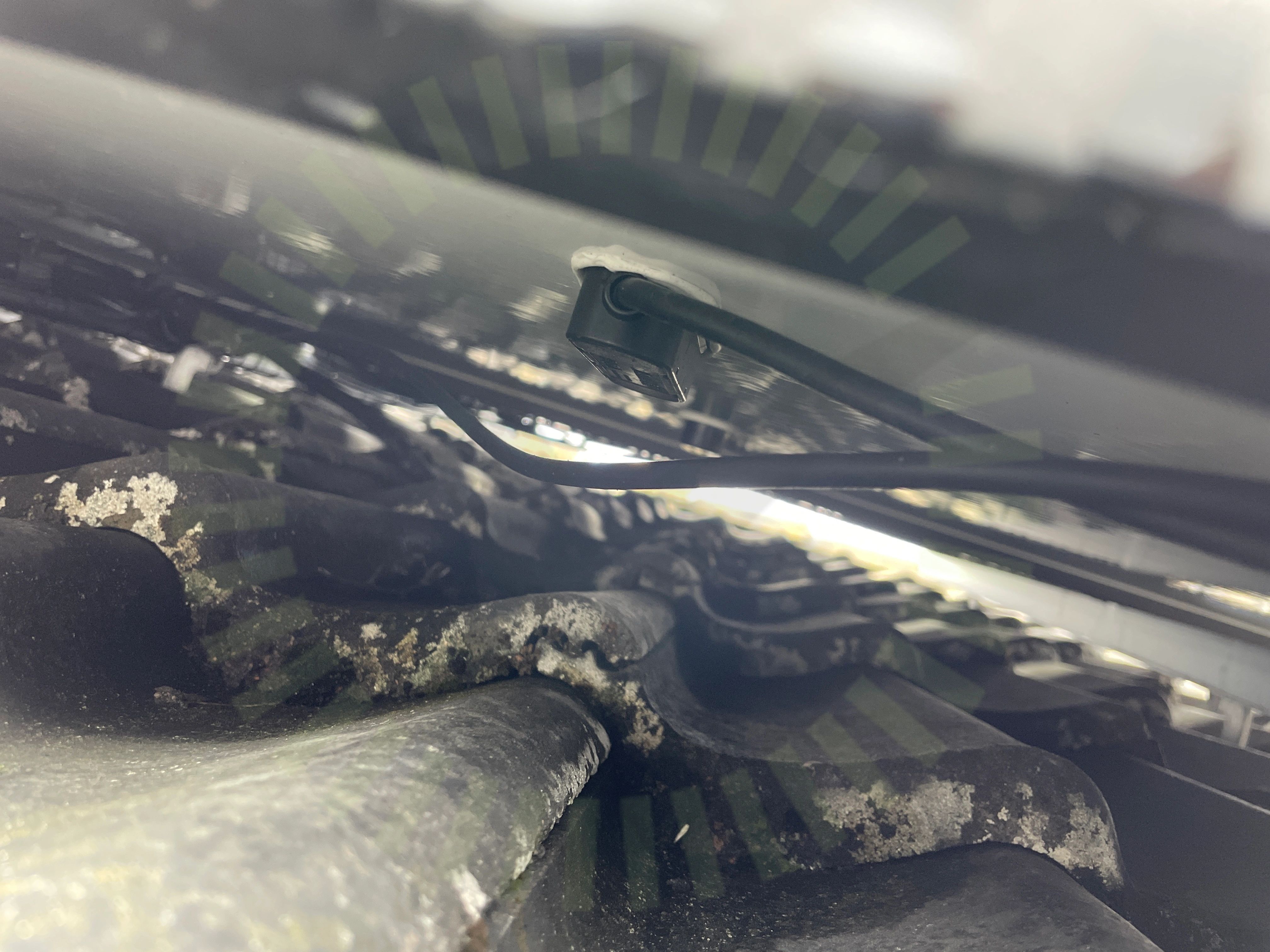

3.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)
Panelkablagets böjradie

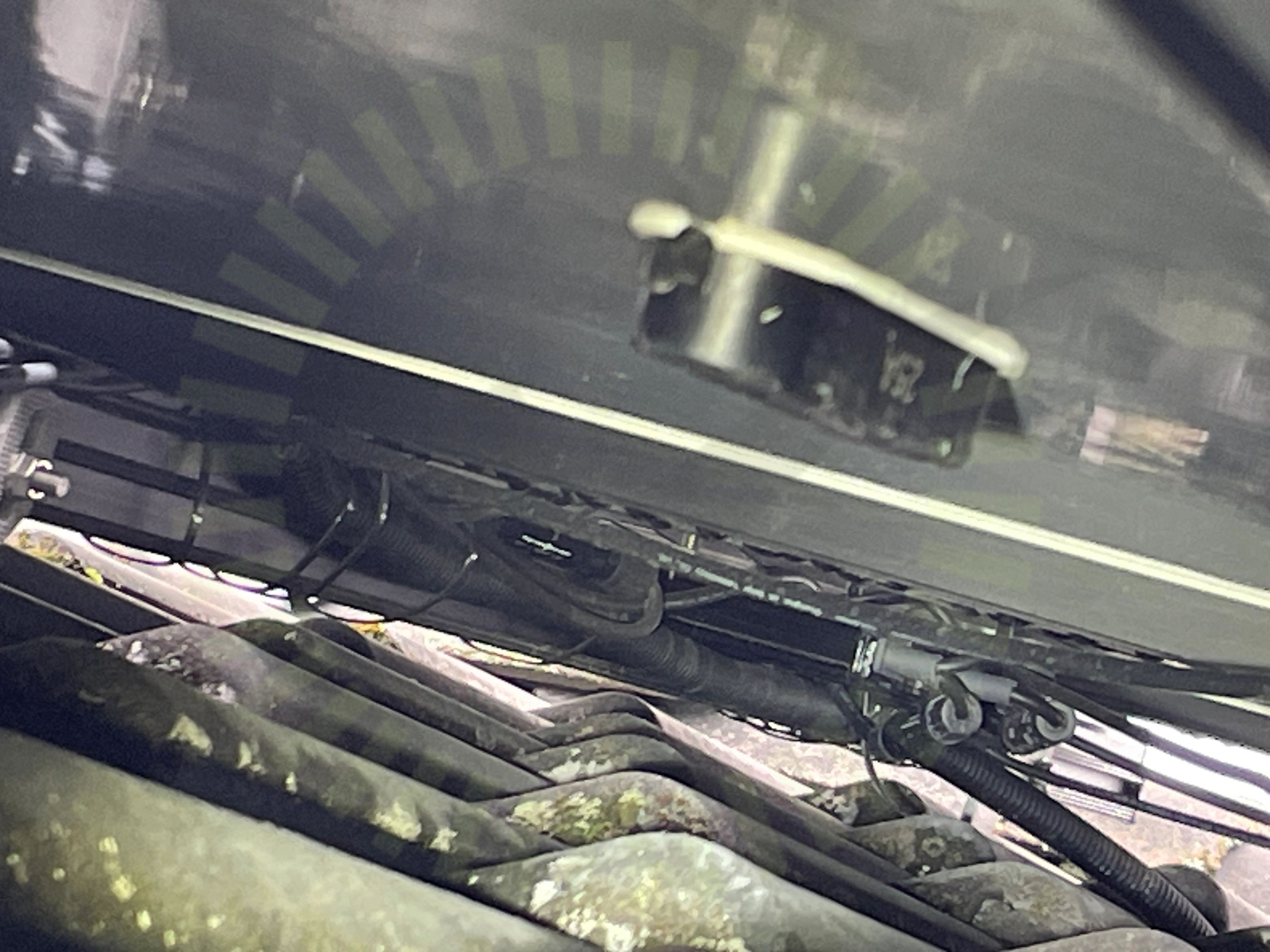

3.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 10
Skador på panel

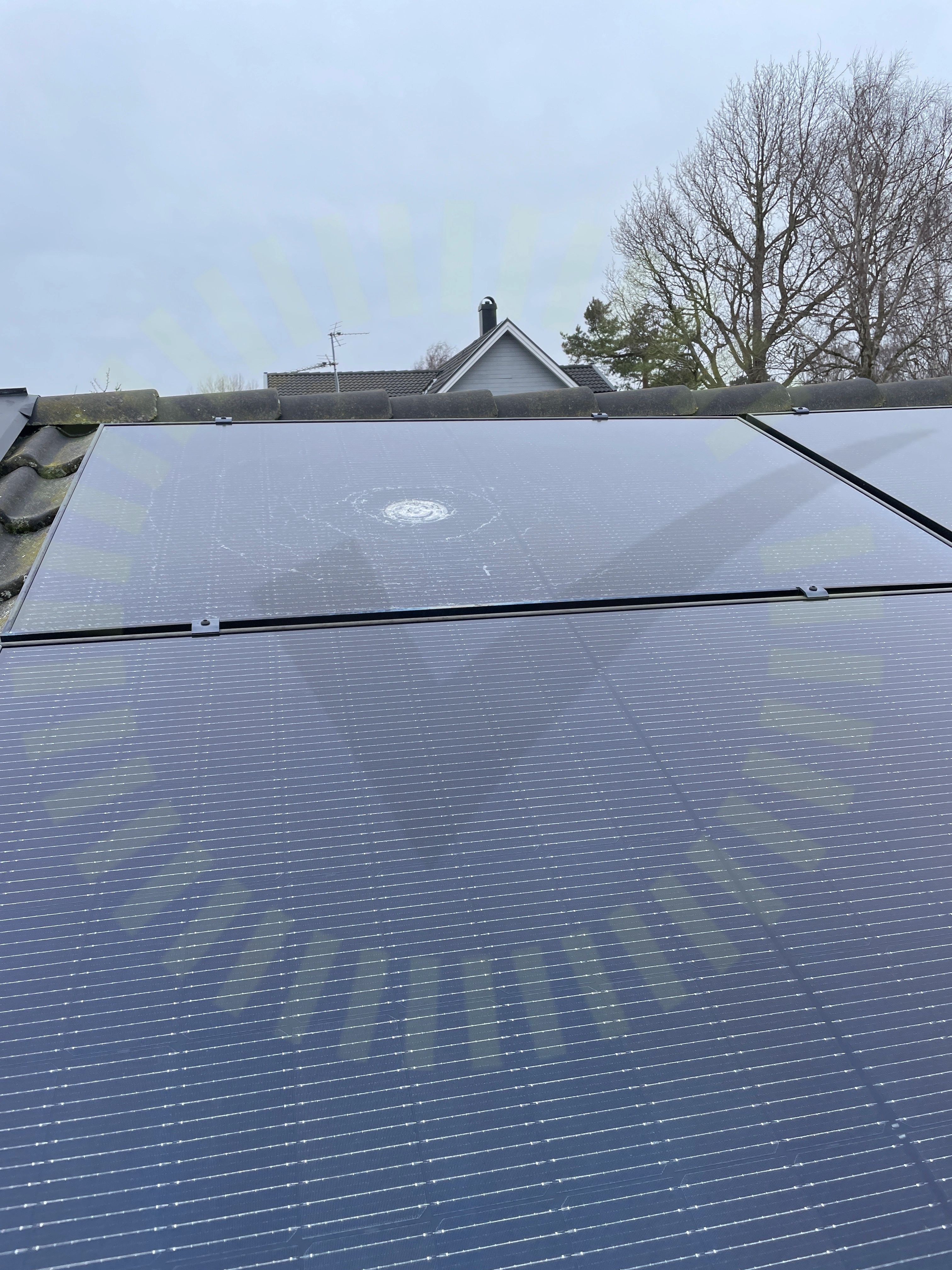

3.5 Skador på panel

Inte godkänd

Glaset för paneler har spruckit.

Spänningar i ram

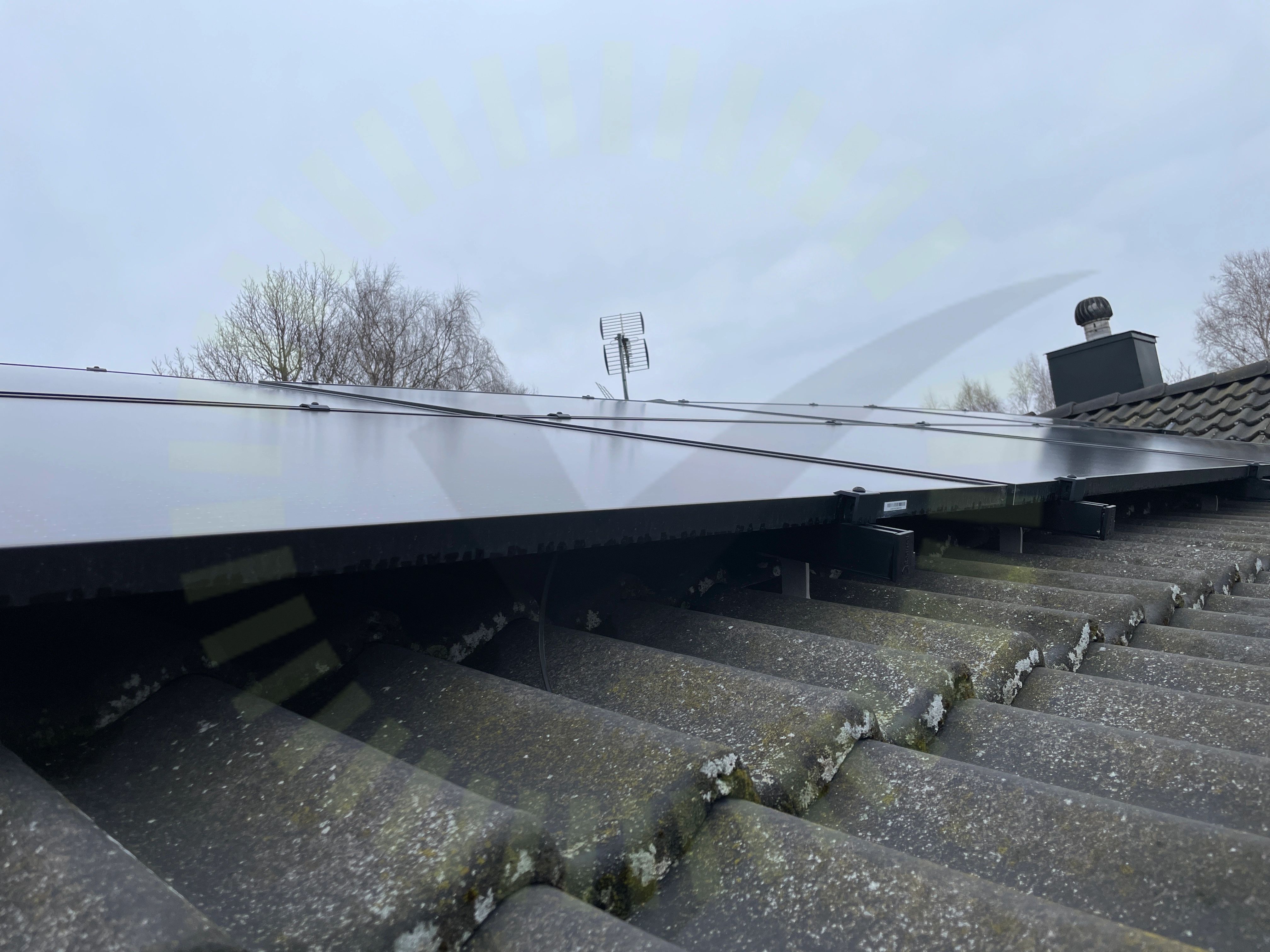

3.6 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

Stress på kontakter

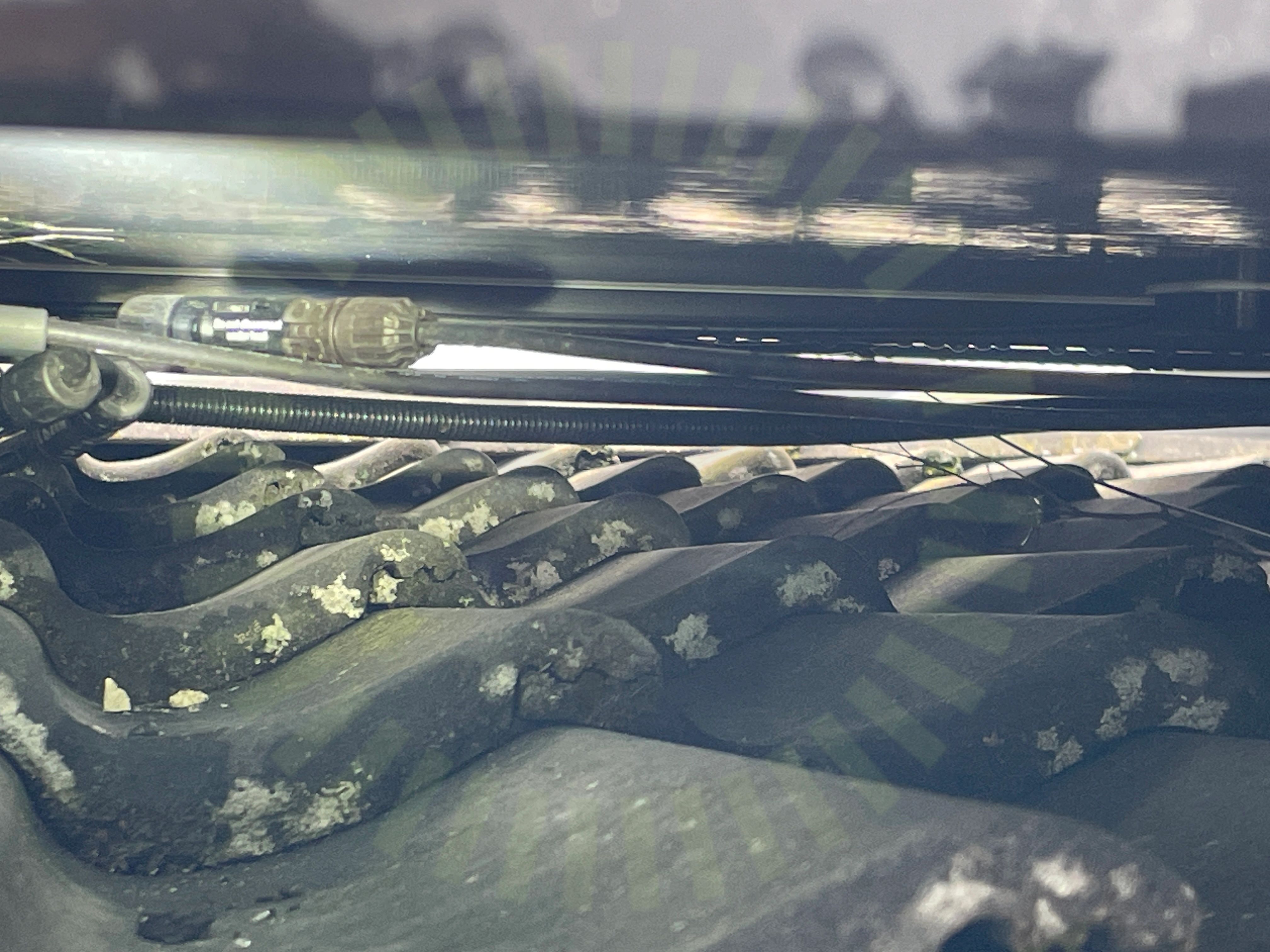

3.7 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

9/16
Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSträngförläggning

Tak 1, Renusol: VS+

Anmärkningar

3/22
Kabeldragning mellan takytor

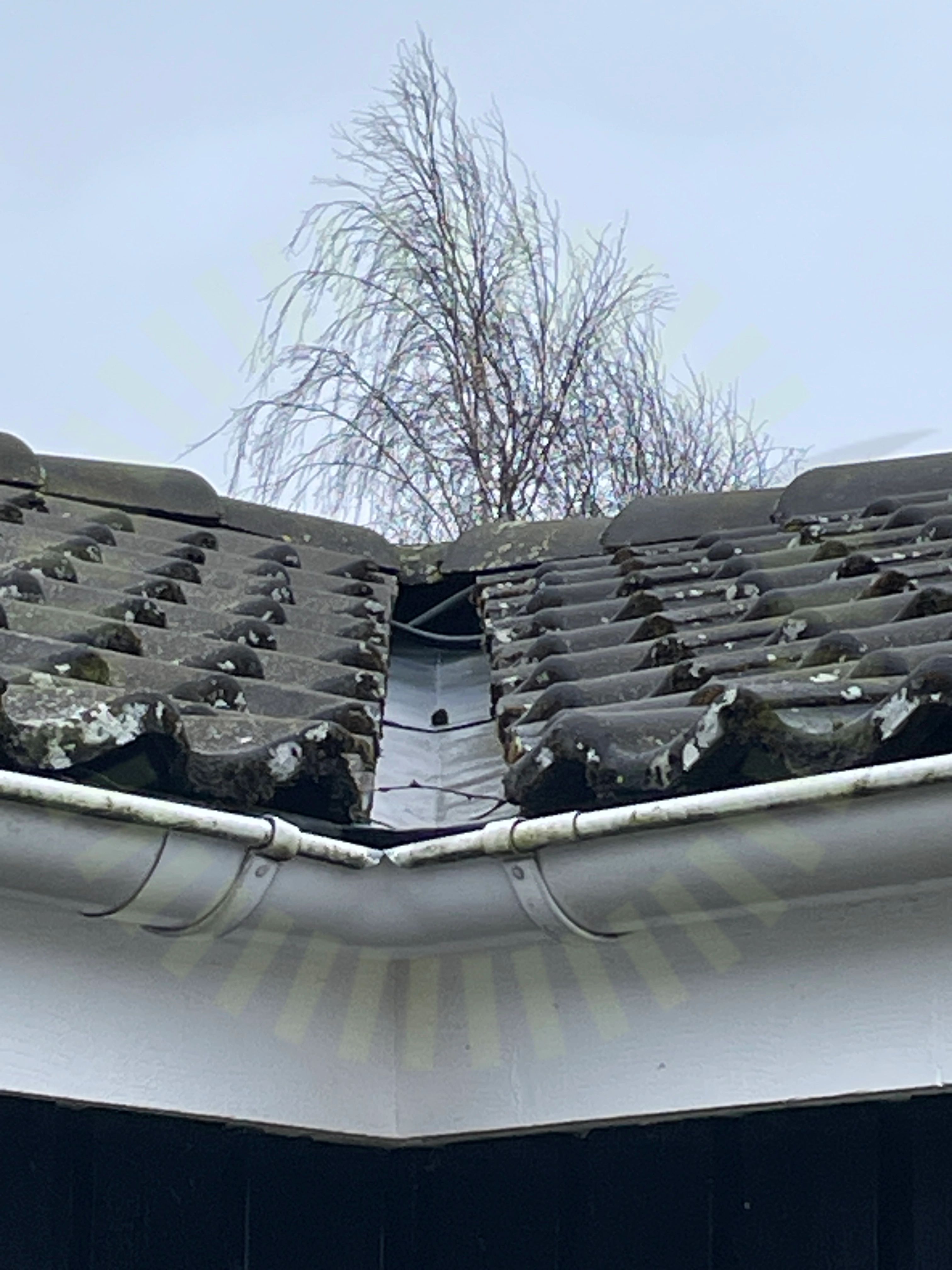

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Ligger även lös under pannor.

SS 436 40 00 (712.522.101)
Kabeluppfästning

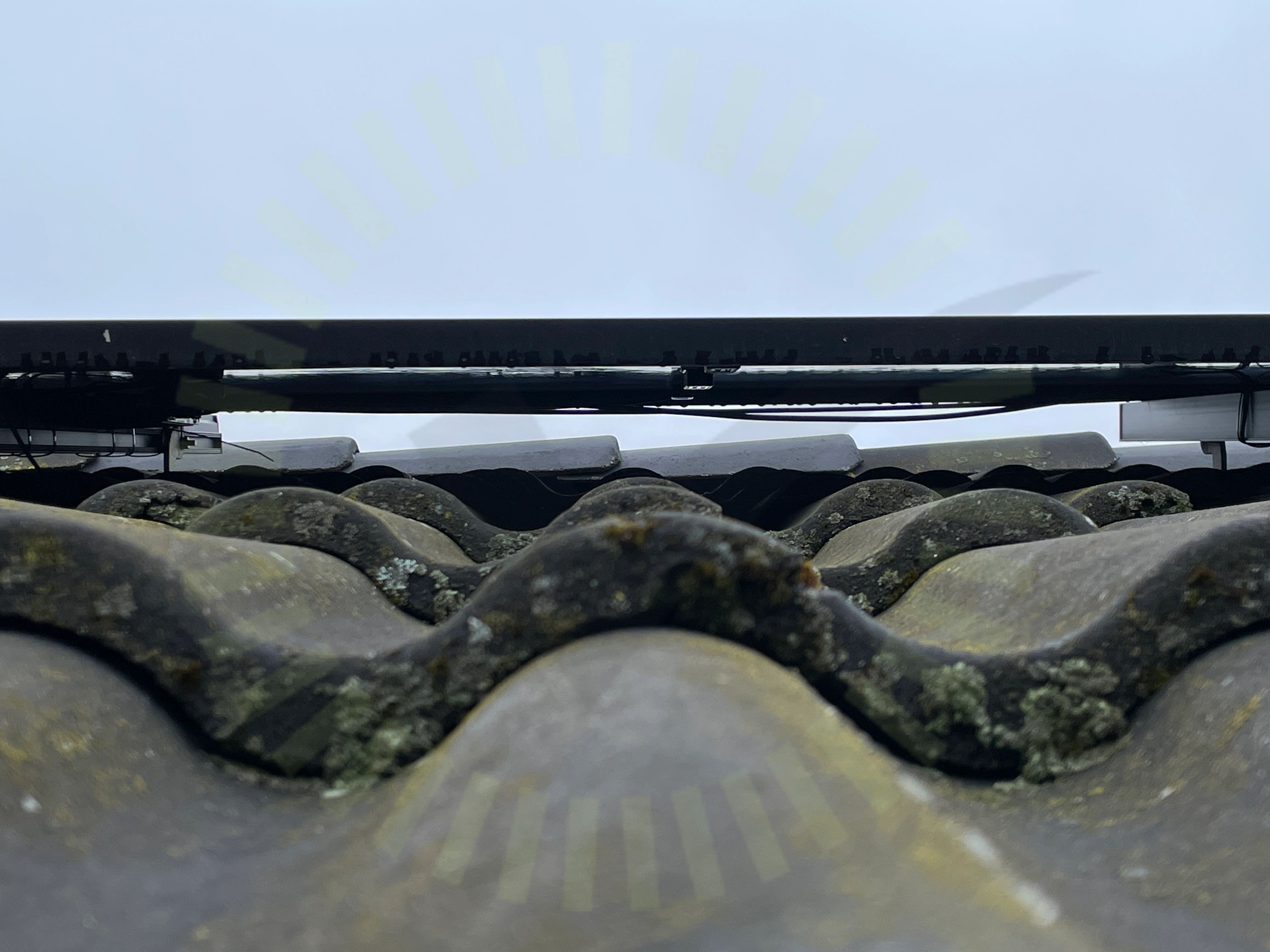

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är generellt bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning. Förekommer även kabel mot takpannor.

SS 436 40 00 (712.522.101)
Skador

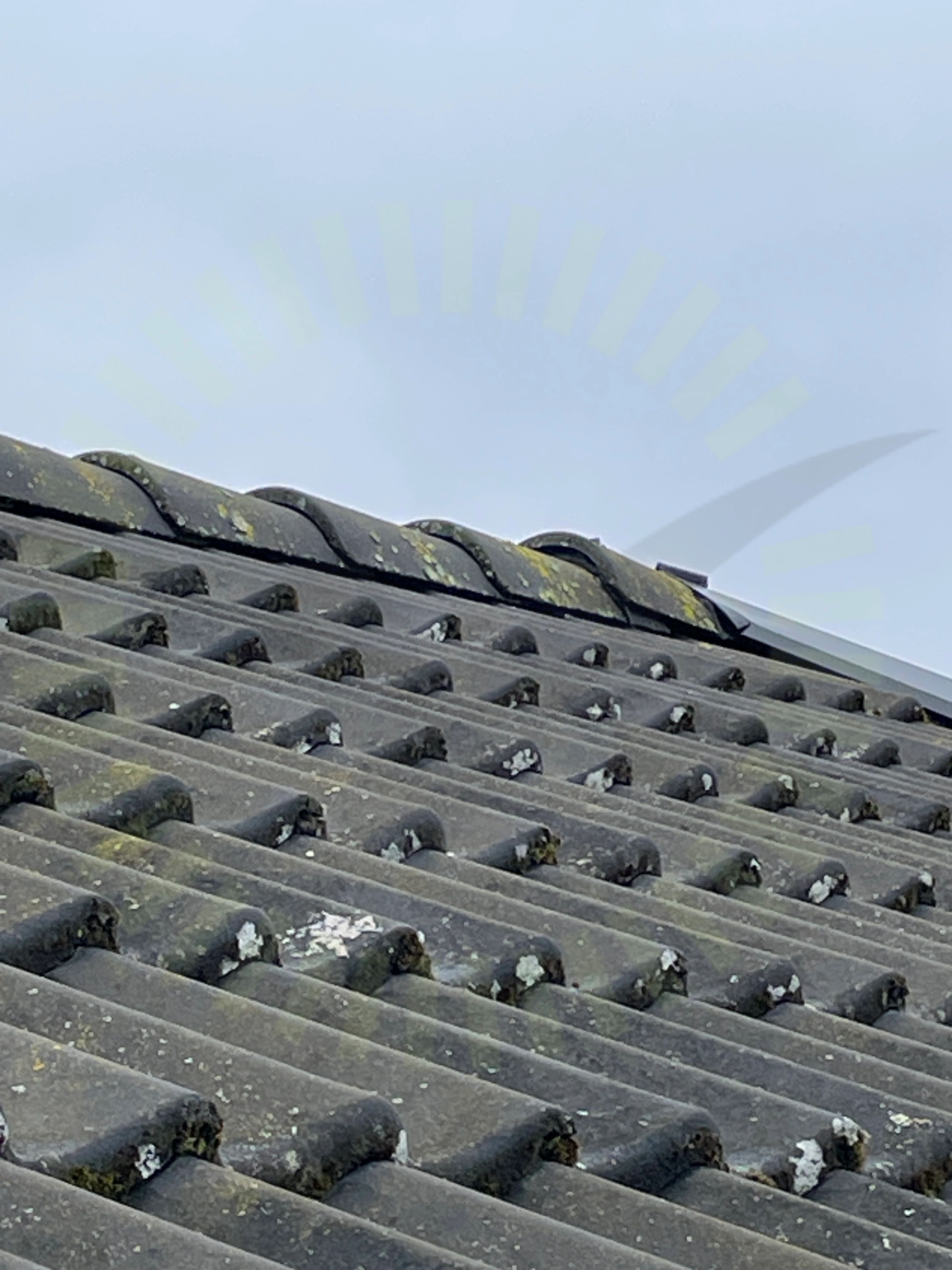

4.3 Skador

Inte godkänd

Nockpannor har inte återmonterats korrekt, de är inte fastskruvade. Leverantör har limmat nockpannor med Black Seal. Underlag som styrker vald metod saknas.

Godkända kontrollpunkter

18/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPlaceringRåspontsinfästning Skenans utstick för klämmaSkenornas höjdjusteringSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22
Takstolsinfästning

Tak 1, SolarEdge: S-Serie

Anmärkningar

2/6
Dragavlastade

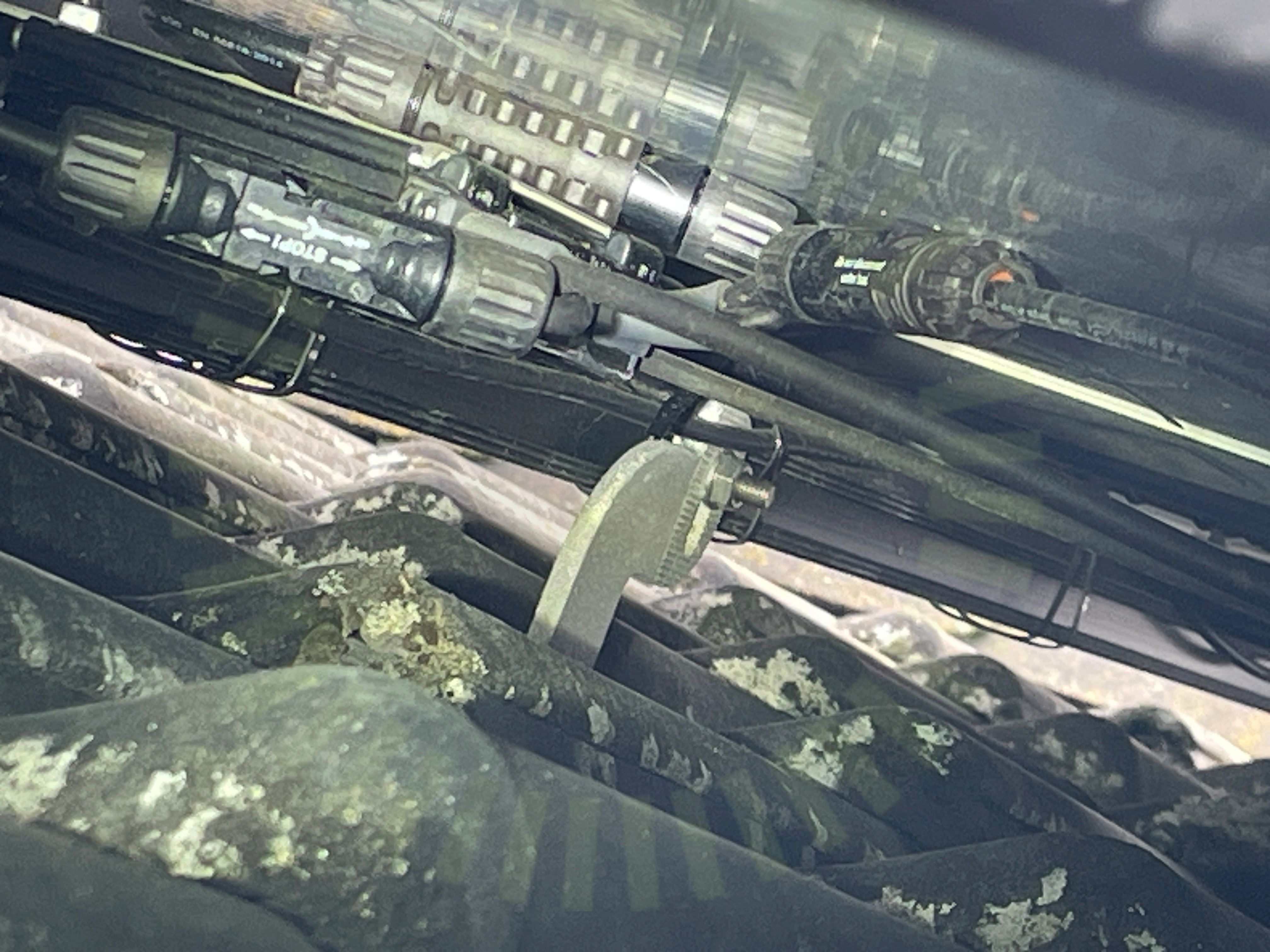

5.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

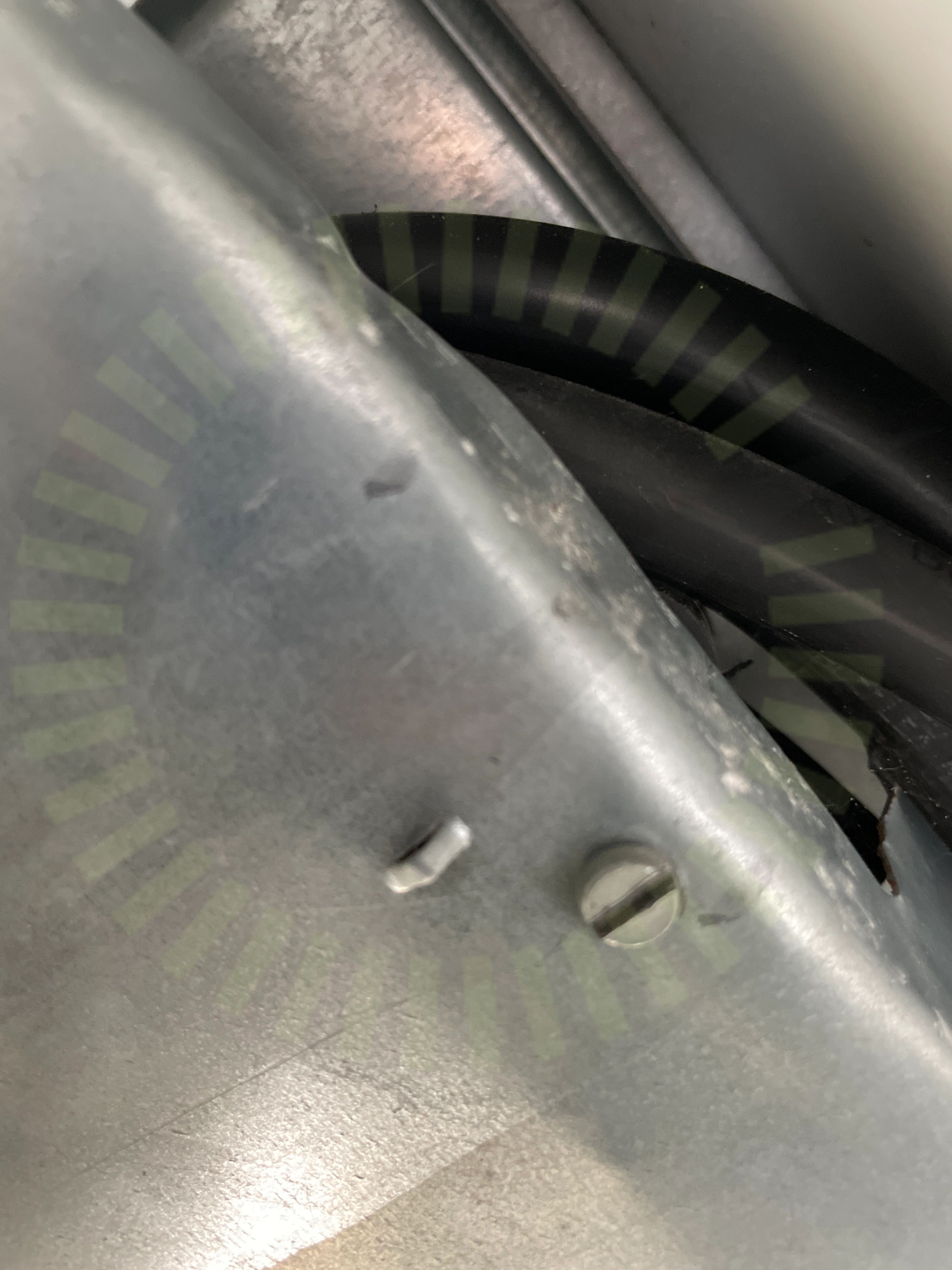

Optimerarfäste

5.2 Optimerarfäste

Inte godkänd

Samtliga skruvar som håller optimerare på plats trycker mot panelens bakstycke.

Godkända kontrollpunkter

4/6
Fastsäkring av produktKompatibilitetKontakterPlacering

Varselmärkning

Anmärkningar

1/4
Informering av solceller

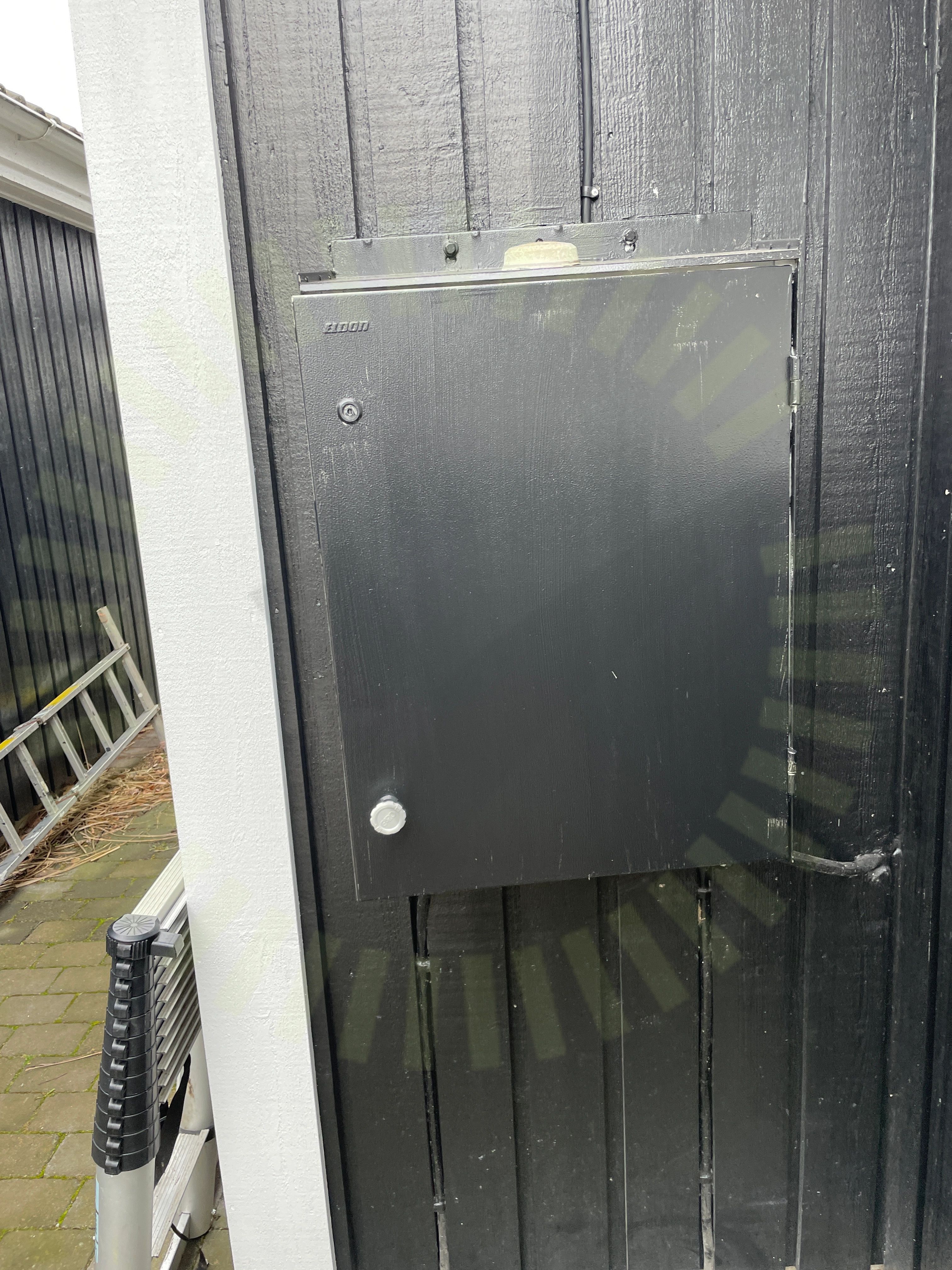

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/32
Förskruvning

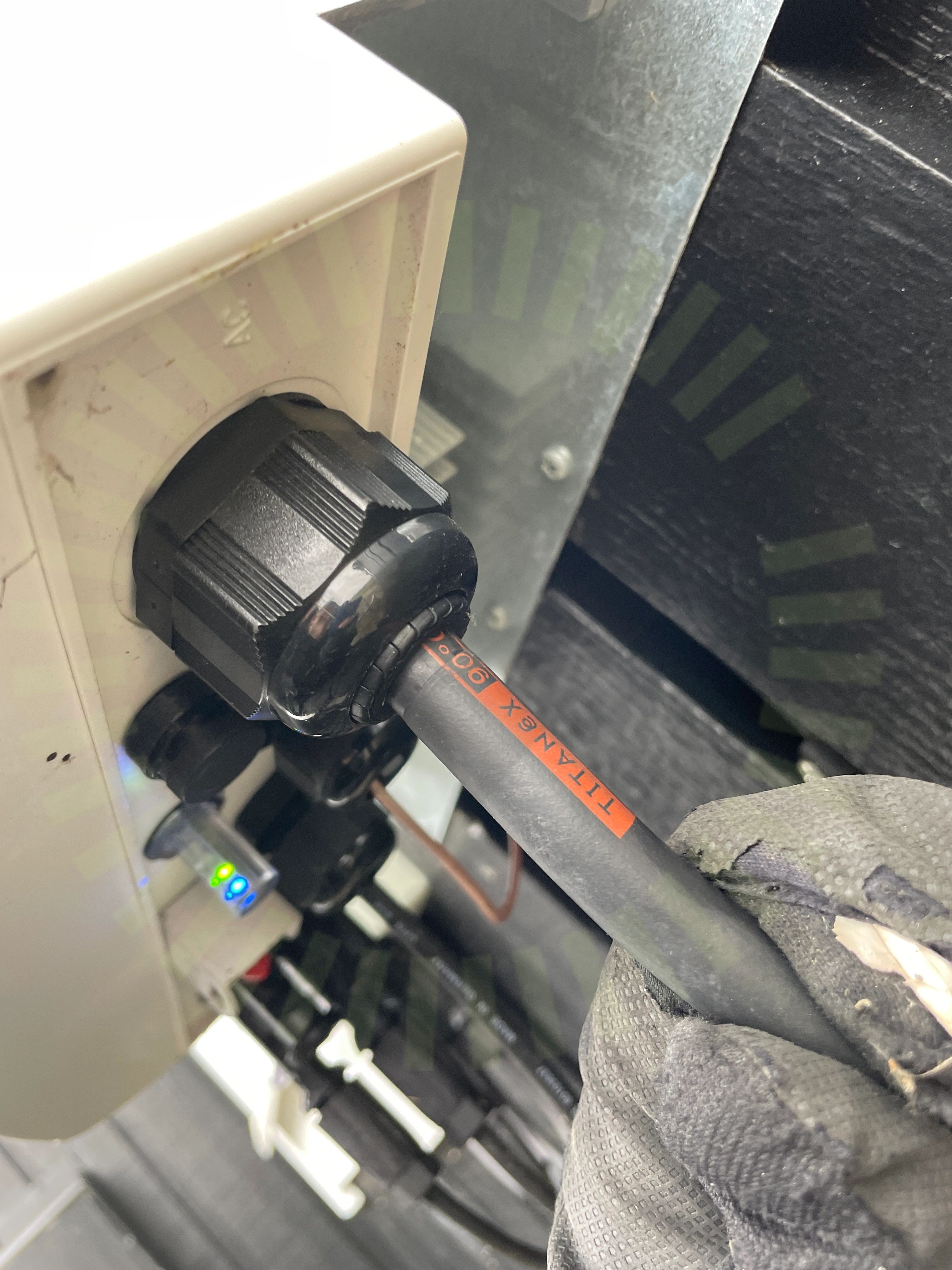

7.1 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats. Går att dra ut och in.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 30
Skarp kant

7.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Växelriktarens kontakter

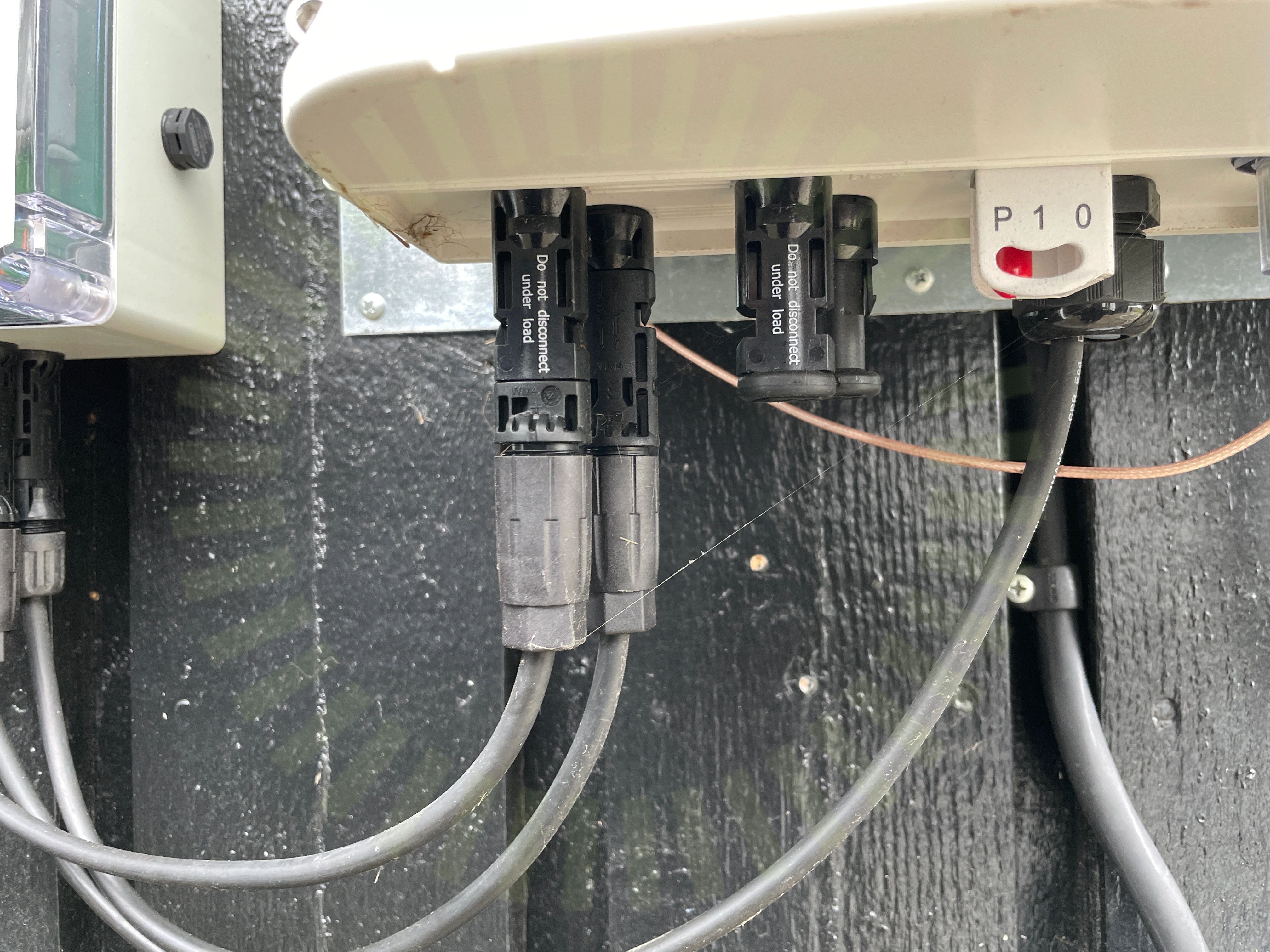

7.3 Växelriktarens kontakter

Inte godkänd

Blandade kontakter.

MA231 Assembly Instructions, Sida 2

Godkända kontrollpunkter

29/32
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktarens IP klassning
