Besiktningsrapport
9.0
Installation genom
Elians
Datum
7 februari 2023
Ort
Kalmar, Kalmar län
Överlappning
Bärläkt
Kabeluppfästning
+ 3
89% godkända
11% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB
Montagesystem
Weland Stål: Läktfästen
Växelriktare
Fronius: Symo GEN24 6.0-10.0 Plus
Installerad av Elians som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
2/13

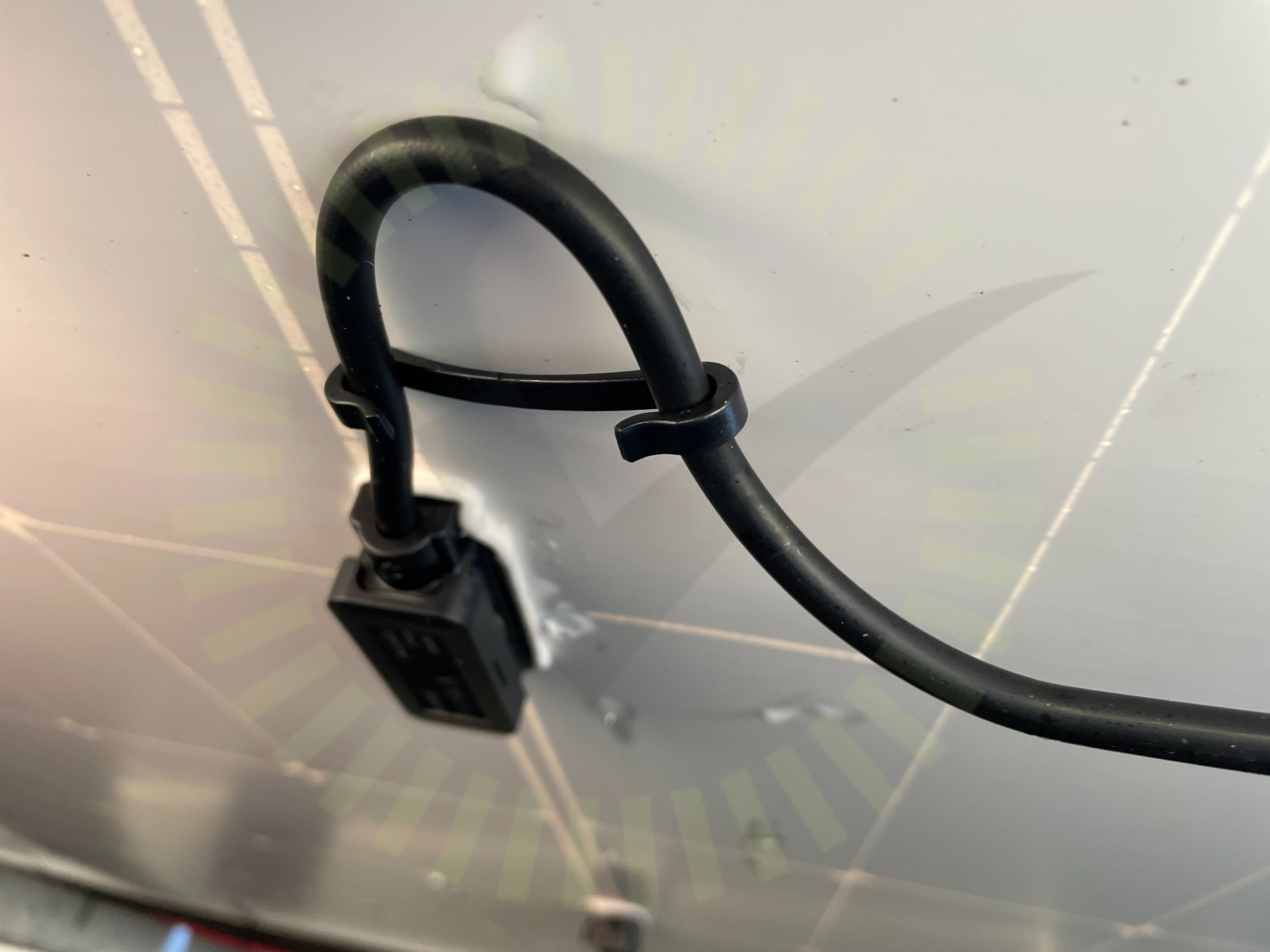

1.1 Böjradie kablage
Inte godkänd
Kabelhållare 40 mm, böjradie ca 20 mm
1.2 Överlappning
Inte godkänd
Ändfäste snett monterat
Installation Manual for LONGi Solar PV Modules, V15, Sida 14
Godkända kontrollpunkter
11/13
Avstånd till tak
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål mot bakstycke
Höjdskillnad
Mellanrum
Skador
Skador
Skugga
Strängförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
3/20

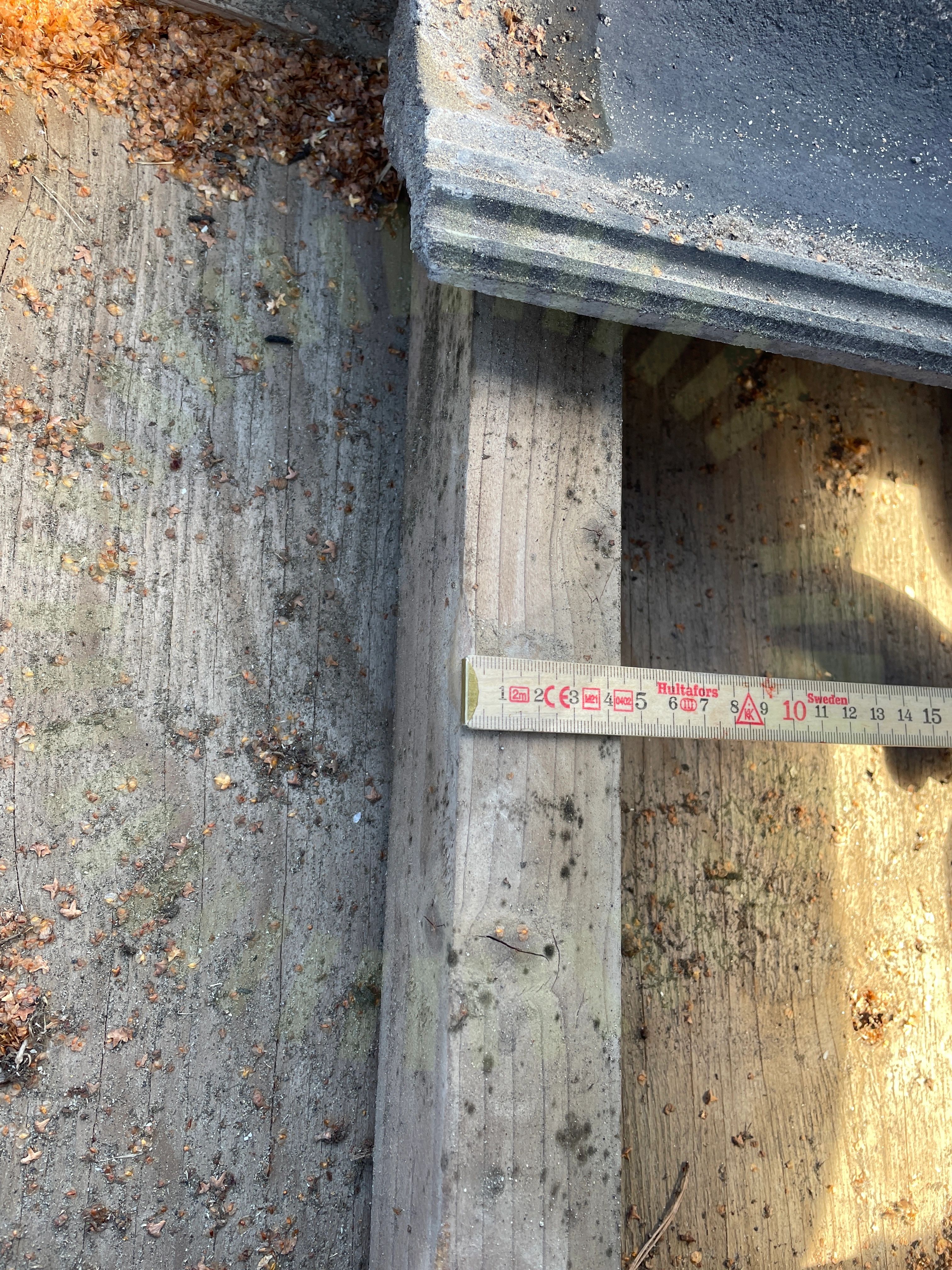

2.1 Bärläkt
Inte godkänd
45*45
Tillverkarens anvisningar
2.2 Kabeluppfästning
Inte godkänd
Hänger 103 cm mellan skenorna.
SS 436 40 00 (712.521.101 och 522.8.4)
2.3 Snö- och Vindlastberäkning
Inte godkänd
Avvikelse från beräkning. Raderna är 10+2 på taket men 9+3 i beräkningen
Tillverkarens montageanvisningar
Godkända kontrollpunkter
17/20
Avstånd
Avstånd panna
CC mått
Främmande material
Mittklämma rätt förläggning
Mittklämma skruv
Mittklämmor
Shims
Skador
Skarp kant
Skenornas infästning
Skenskarv
Skydd
Väderbeständigt material
Ändklämmor rätt förläggning
Ändklämmor skena
Ändklämmor skruv
Varselmärkning
Anmärkningar
1/4

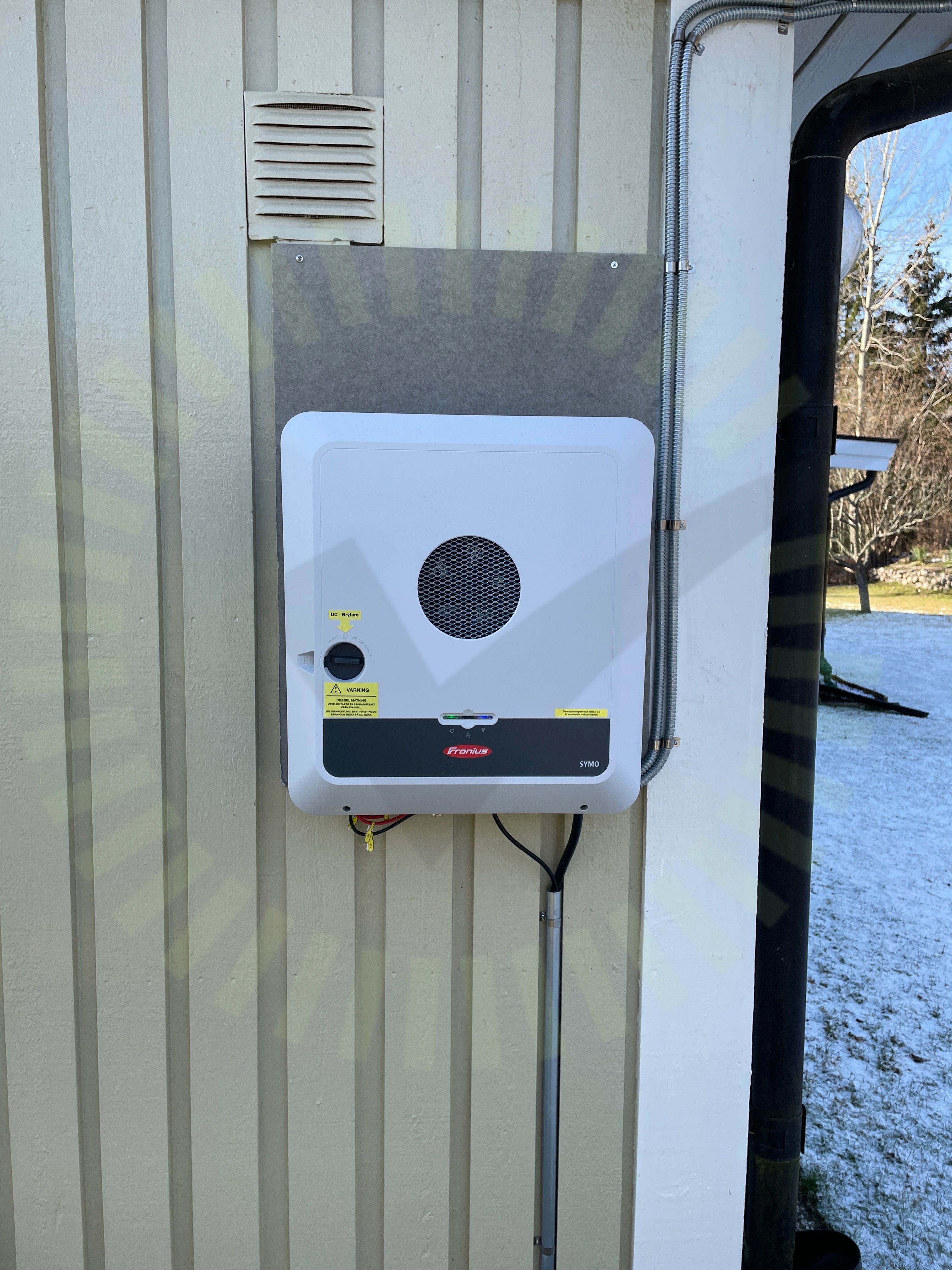

3.1 Varning för likspänning
Inte godkänd
Saknas vid vr
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
2/26

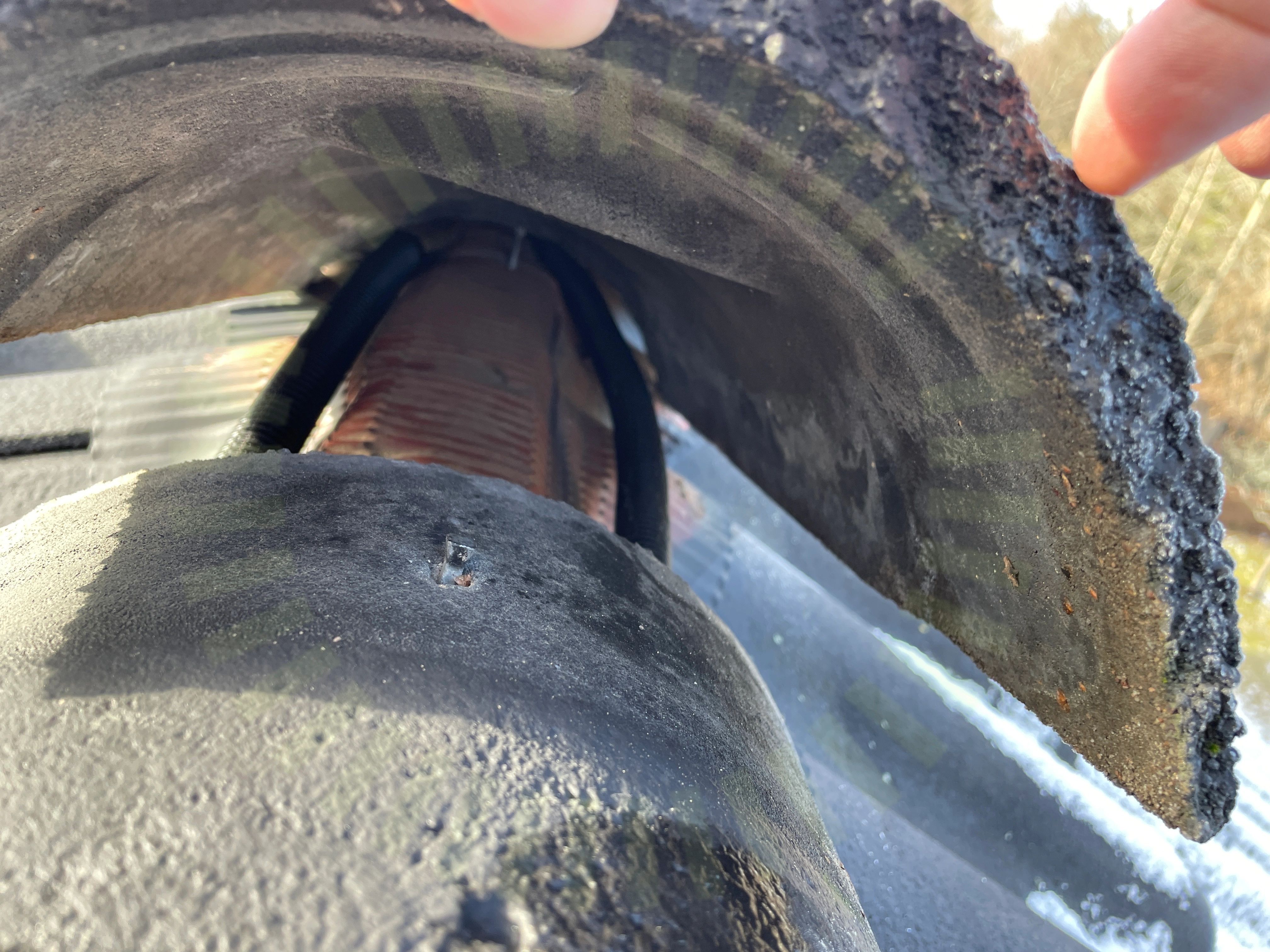

4.1 DC Förläggning
Inte godkänd
DC kablar (flexslang) förlagt löst på taket mellan nockpanna och övre skenrad. Dragavlastning saknas i nock
SS 436 40 00 (522.8.4)

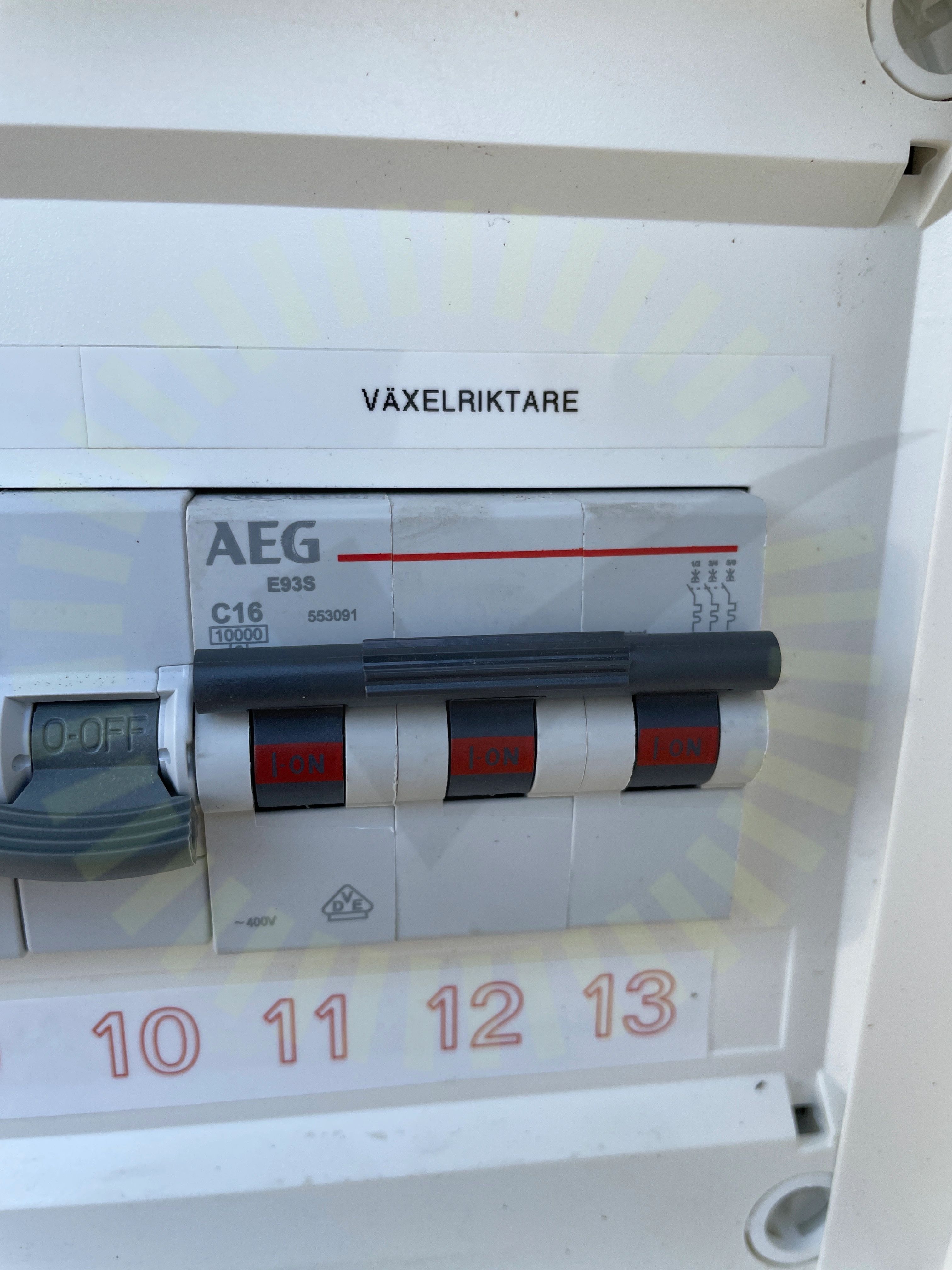

4.2 Säkring
Rekommendation
Fronius rekommenderar 32A säkring på 10kW modellen.
Tillverkarens anvisningar
Godkända kontrollpunkter
24/26
AC Böjradie
AC Förläggning
AC kabel skarp kant
AC Skador på kabel
Anslutning
Brännbart underlag
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Dimensionering
Direkt solljus
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Kabel
Ledare fastspända
Märkning
Mätprotokoll DC
Strängschema
Tätningsinsatts
Utrymme
Varselmärkning
Vinkel
