Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

1KOMMA5°

Datum

15 augusti 2024

Ort

Hönö, Västra Götalands län
Klämmornas placering
Kabeluppfästning
Skenans utstick för klämma
86% godkända14% ej godkända

Om installationen

Paneler1Komma5° - Fullblack
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas. Mätningar finns från när det var 2 strängar.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, 1Komma5° - Fullblack

Anmärkningar

4/17

2.1 Avstånd till hav

Inte godkänd

Panelerna är monterade närmare havet än vad tillverkaren anger som tillåtet.

1KOMMA5°: Module Installation manual EN 23.07, Sida 13

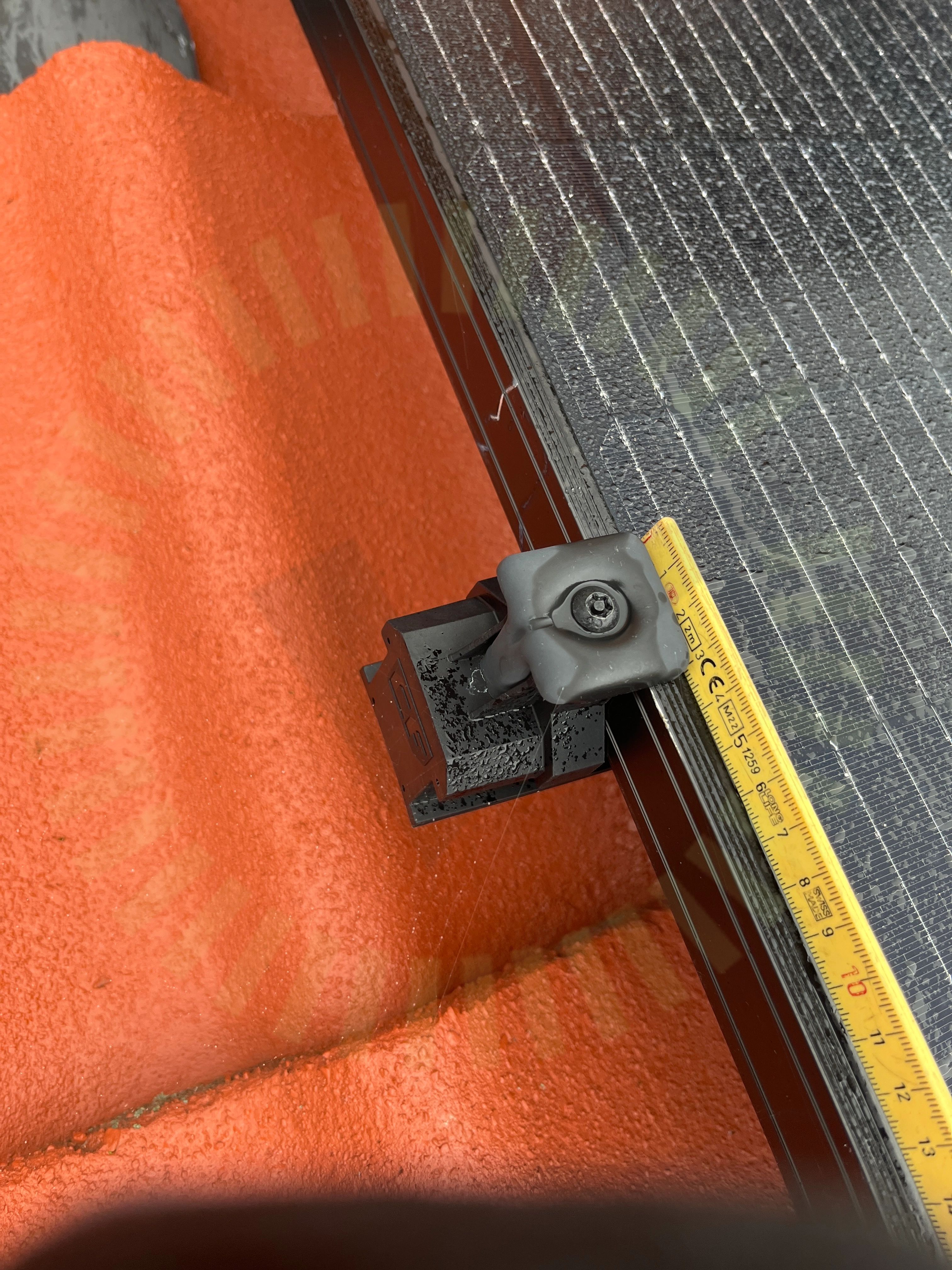

Klämmornas storlek

2.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små då man inte följt anvisningarna för att använda esdecs klämmor.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15
Klämmornas placering

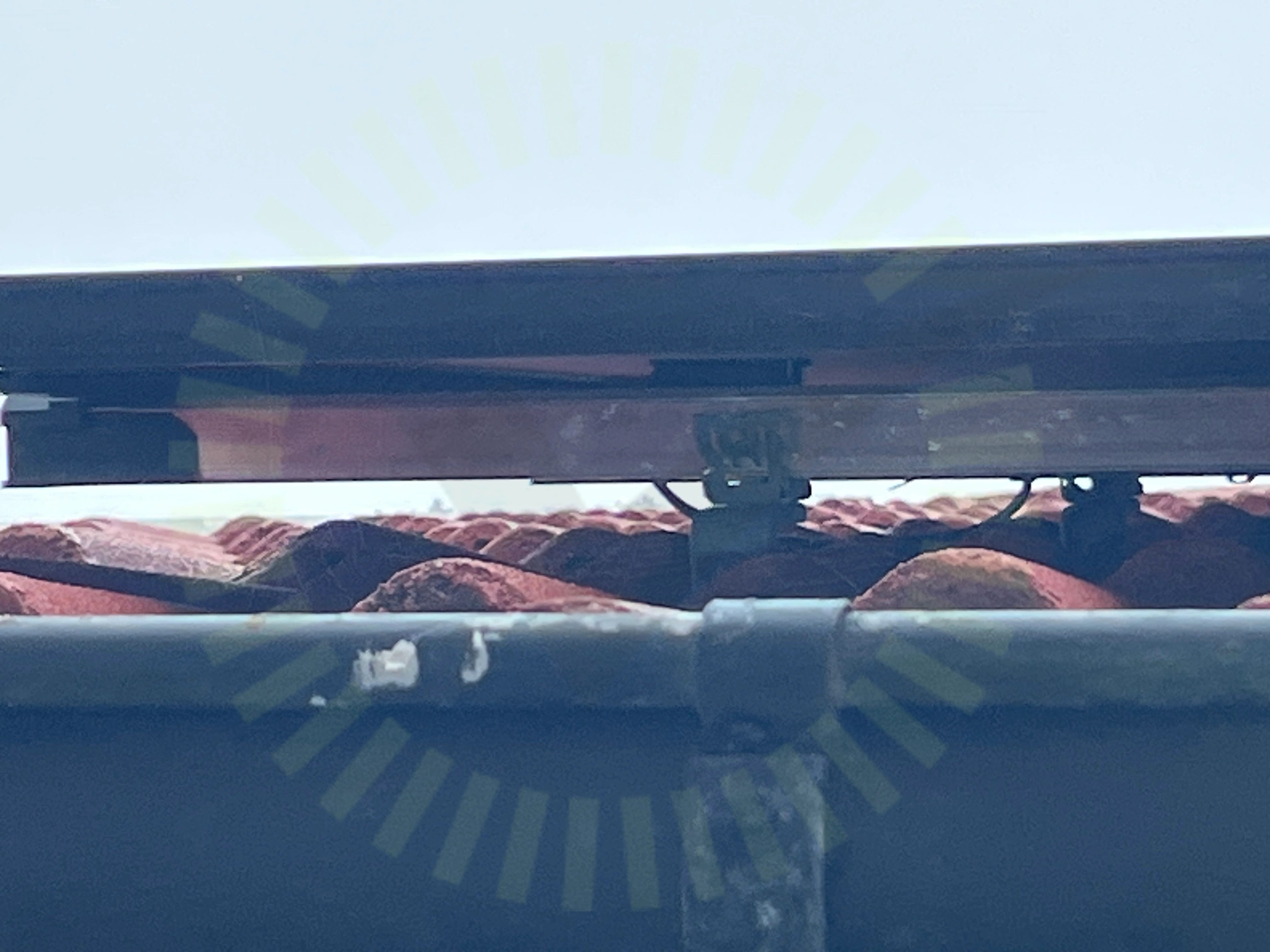

2.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

1KOMMA5°: Module Installation manual EN 23.07, Sida 18-19

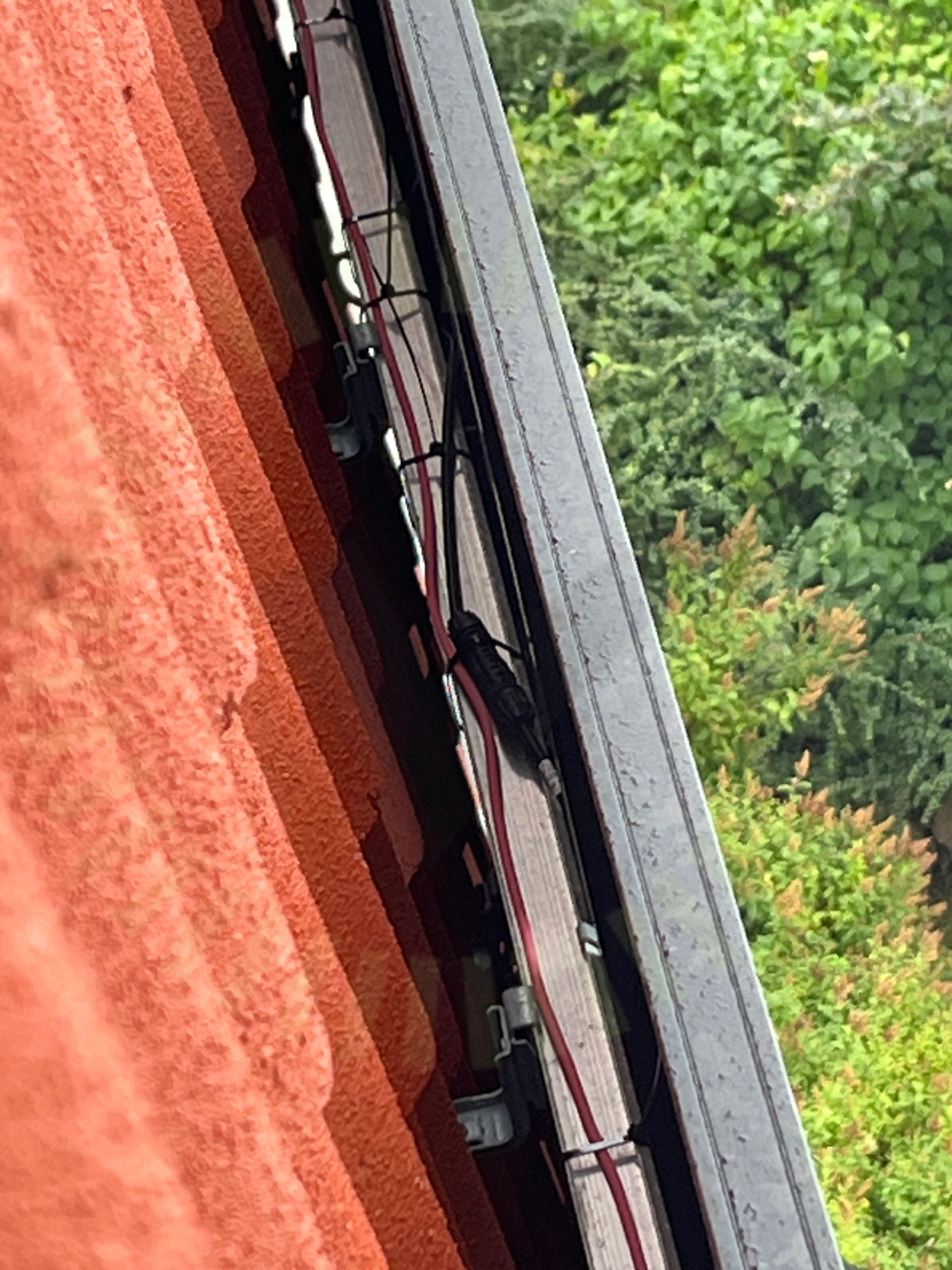

Kontaktdon

2.4 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

12/17
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/25

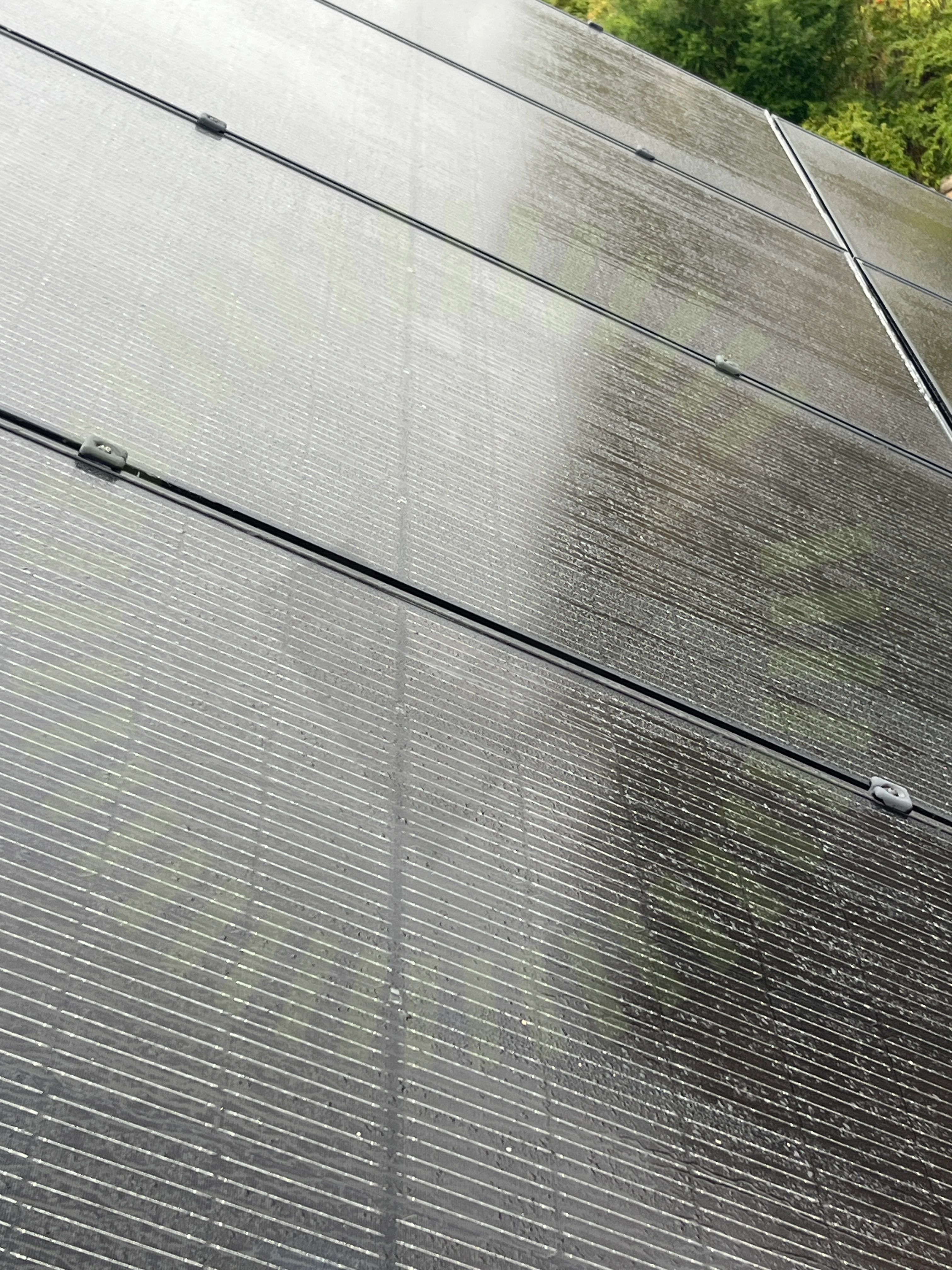

Dräneringskanal

3.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

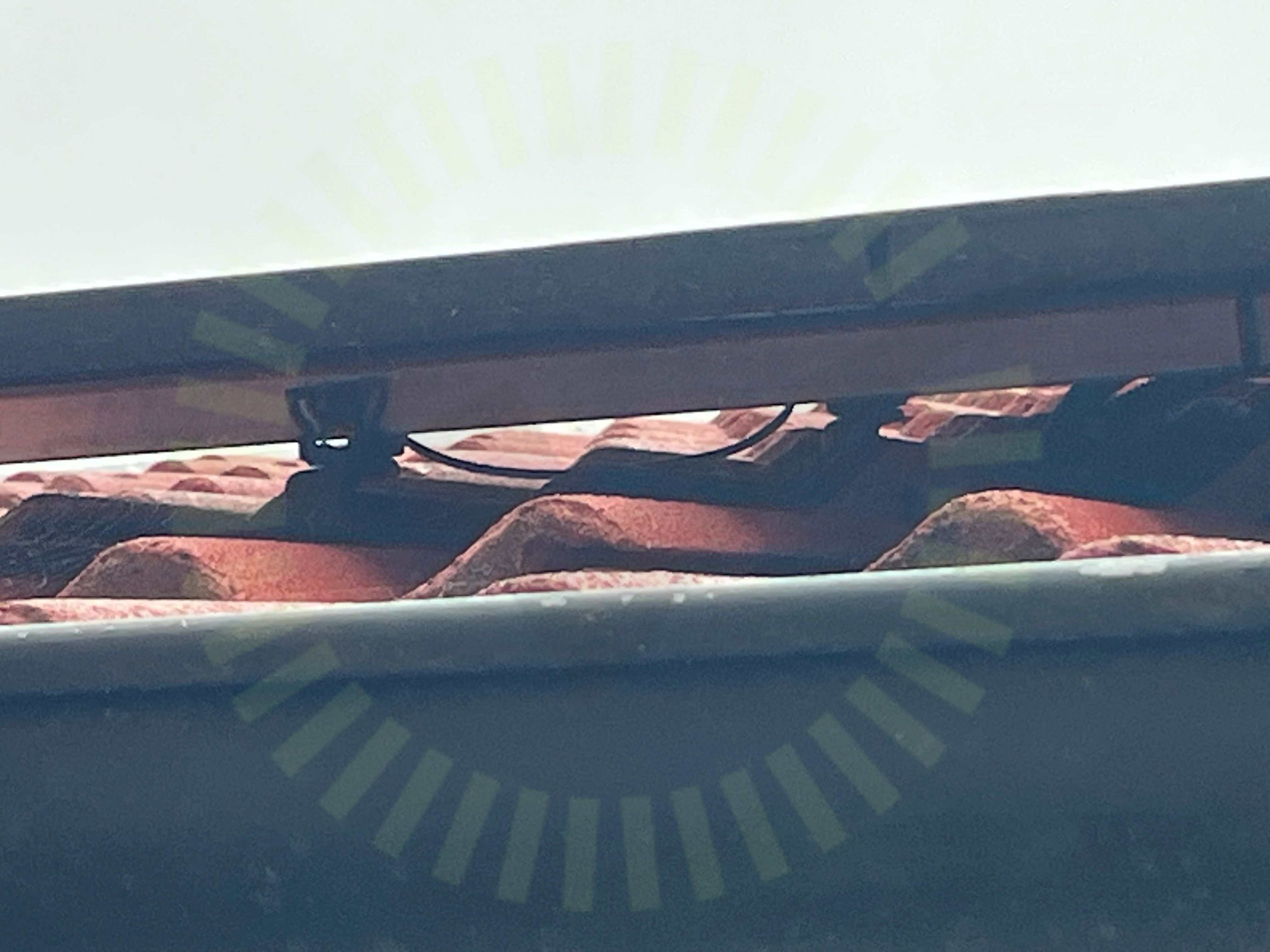

Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

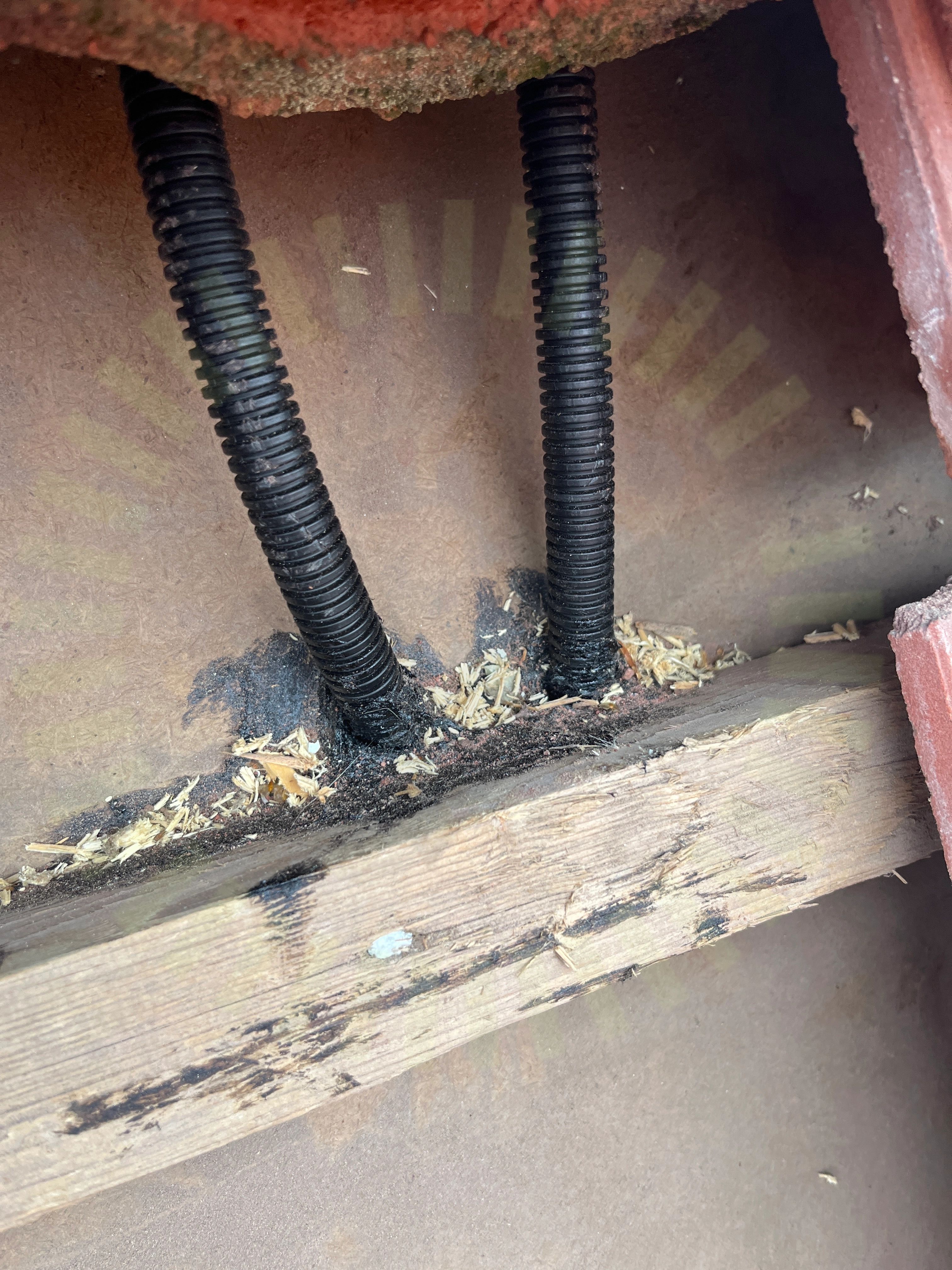

Takgenomföring

3.3 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

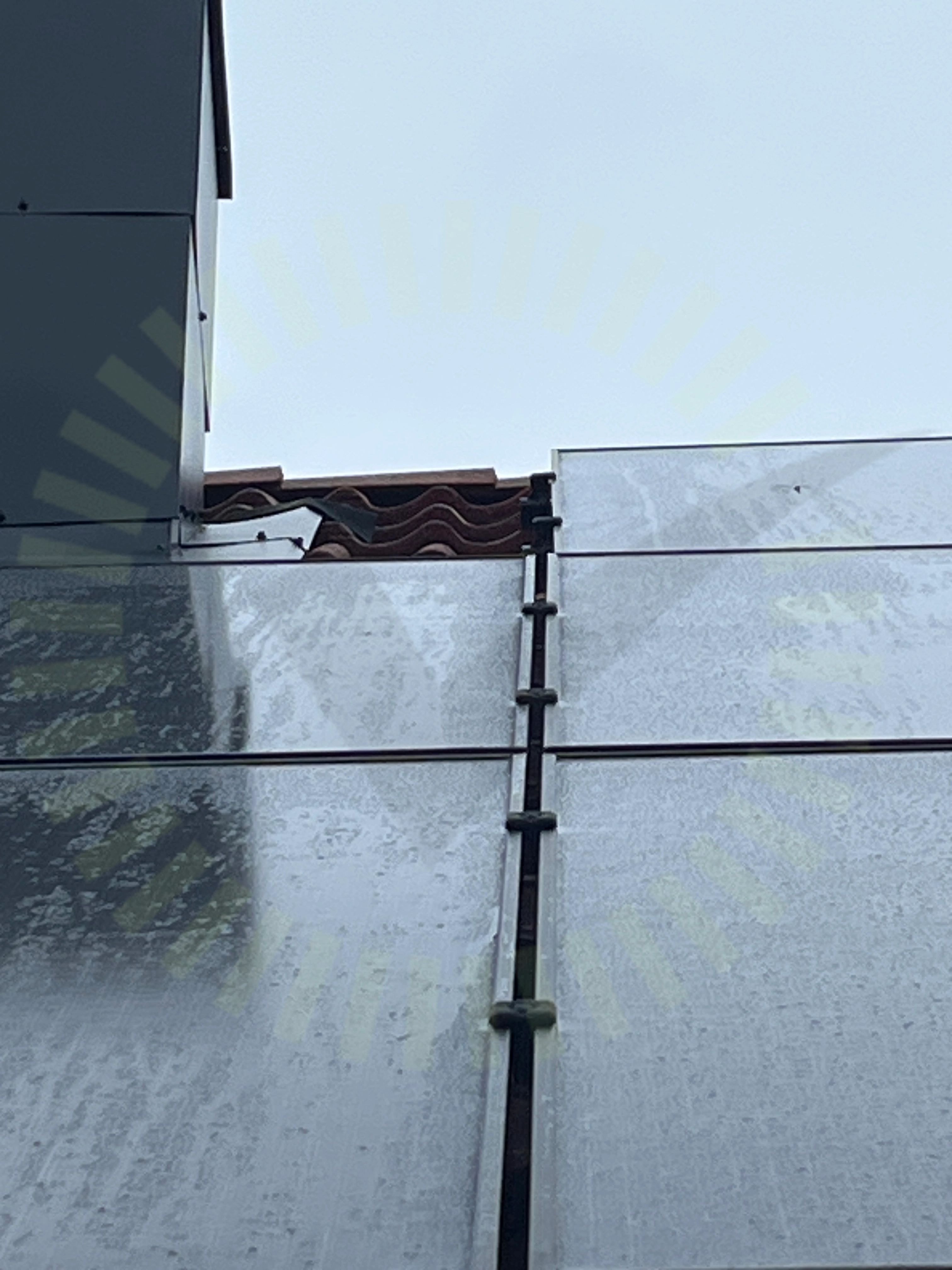

Skenans utstick för klämma

3.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel. Detta gäller klämman längst upp.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24
Skenornas infästning

3.5 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

3.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer. Uppmätt 50cm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.7 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. I segment 2 och 4 är krokarna placerade 120cm ifrån varandra.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorTakets lutningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35
Avstånd närliggande objekt

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

Godkända kontrollpunkter
