Besiktningsrapport

8.3

Installation genom

Skandica Solar

Datum

20 juli 2023

Ort

Torslanda, Västra Götalands län

PEN-ledare

Kopplingslåda

Kabeluppfästning

+ 9

84% godkända16% ej godkända

Om installationen

PanelerRisen: RSM40-8

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SG5-12RT

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

3/28

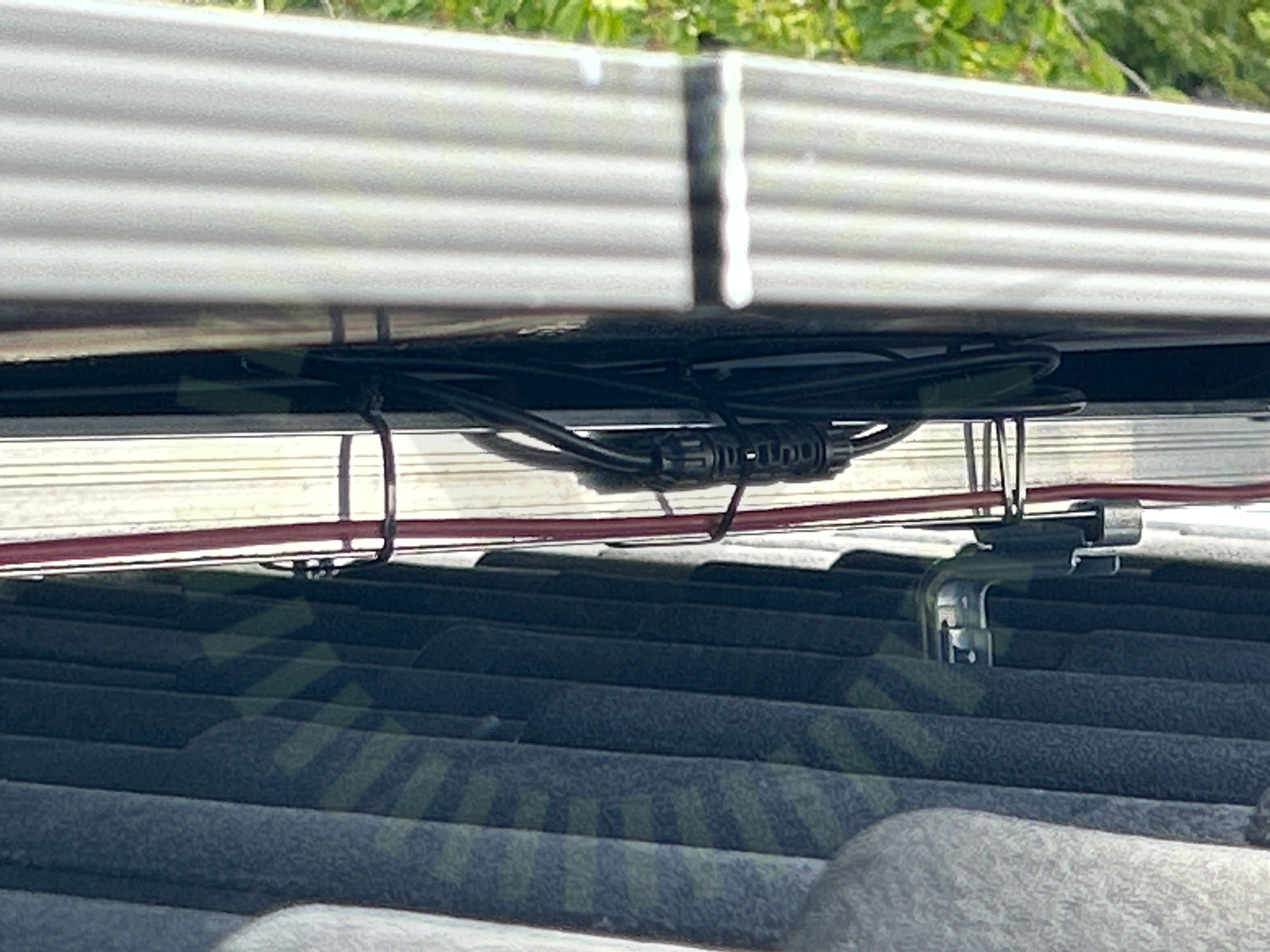

1.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

1.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

1.3 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt mått 105cm som längst.

Snö- och vindlastberäkning

Godkända kontrollpunkter

24/28

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28

Takgenomföring

Risen: RSM40-8

Anmärkningar

4/17

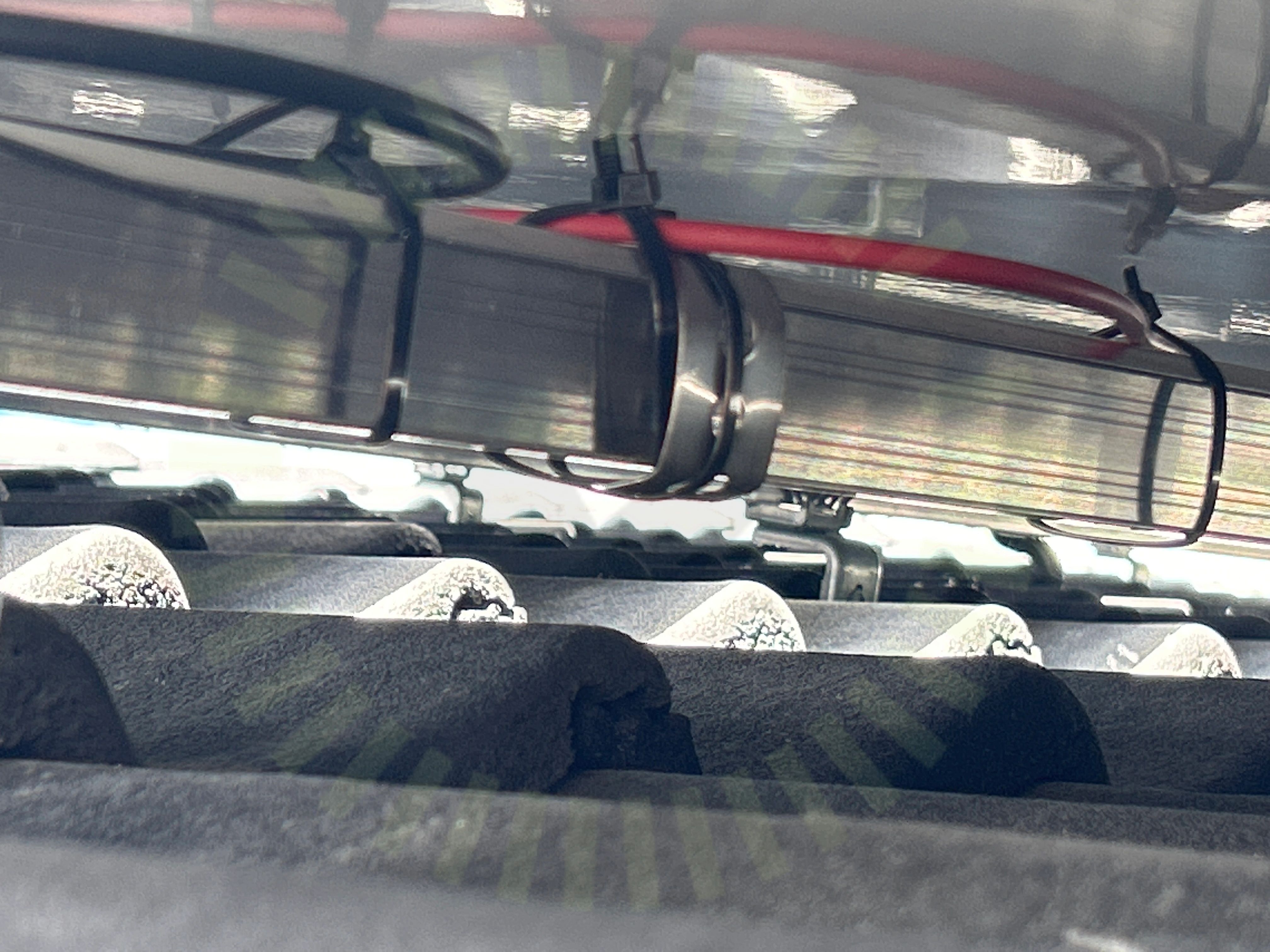

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

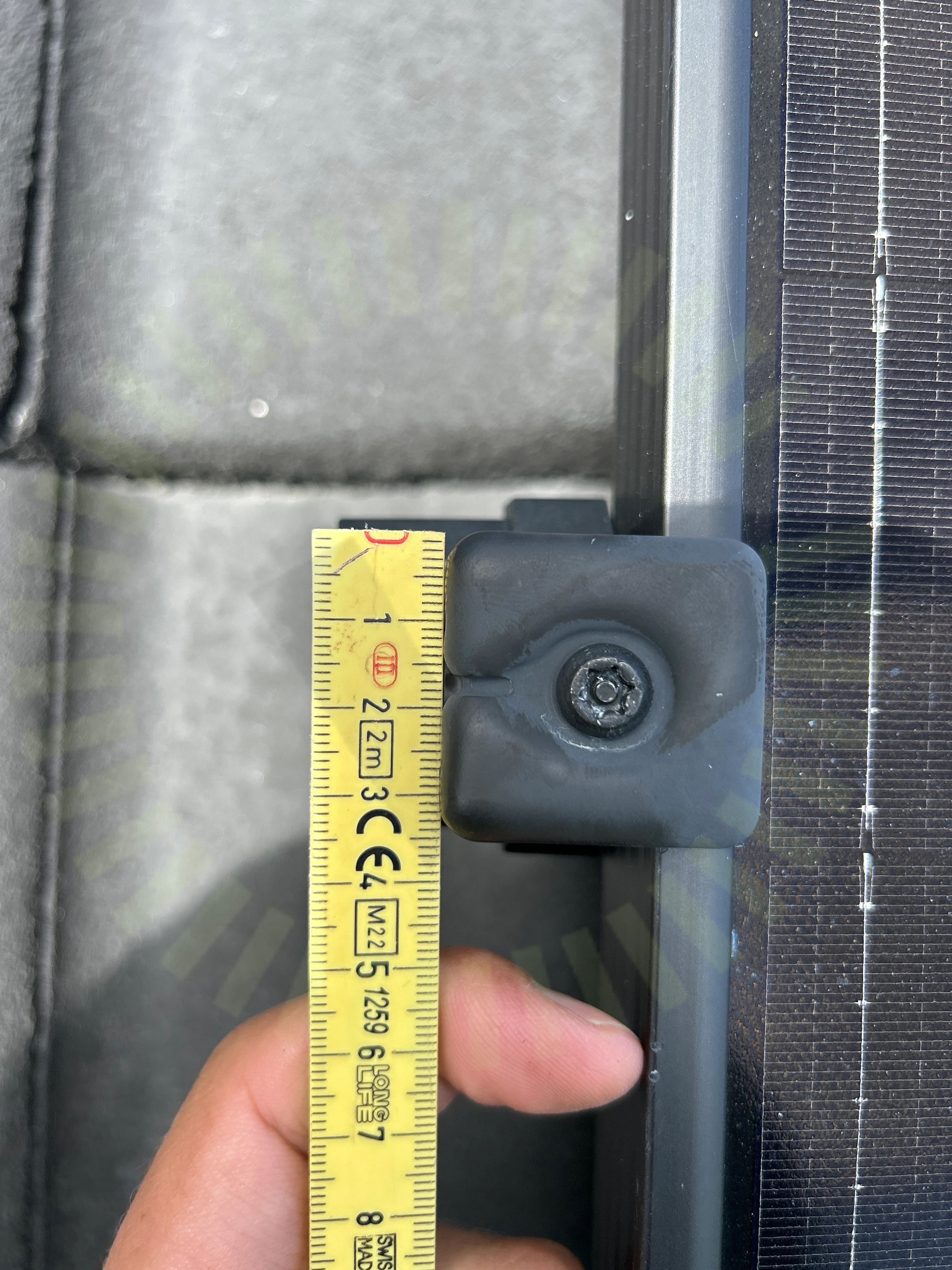

2.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

PV module installation and maintenance manual A1 2023 sida 22.

2.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

2.4 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

12/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

SunGrow: SG5-12RT

Anmärkningar

9/44

3.1 Avtal

Inte godkänd

Solpanel i offert är inte samma som i verkligheten.

Avtal

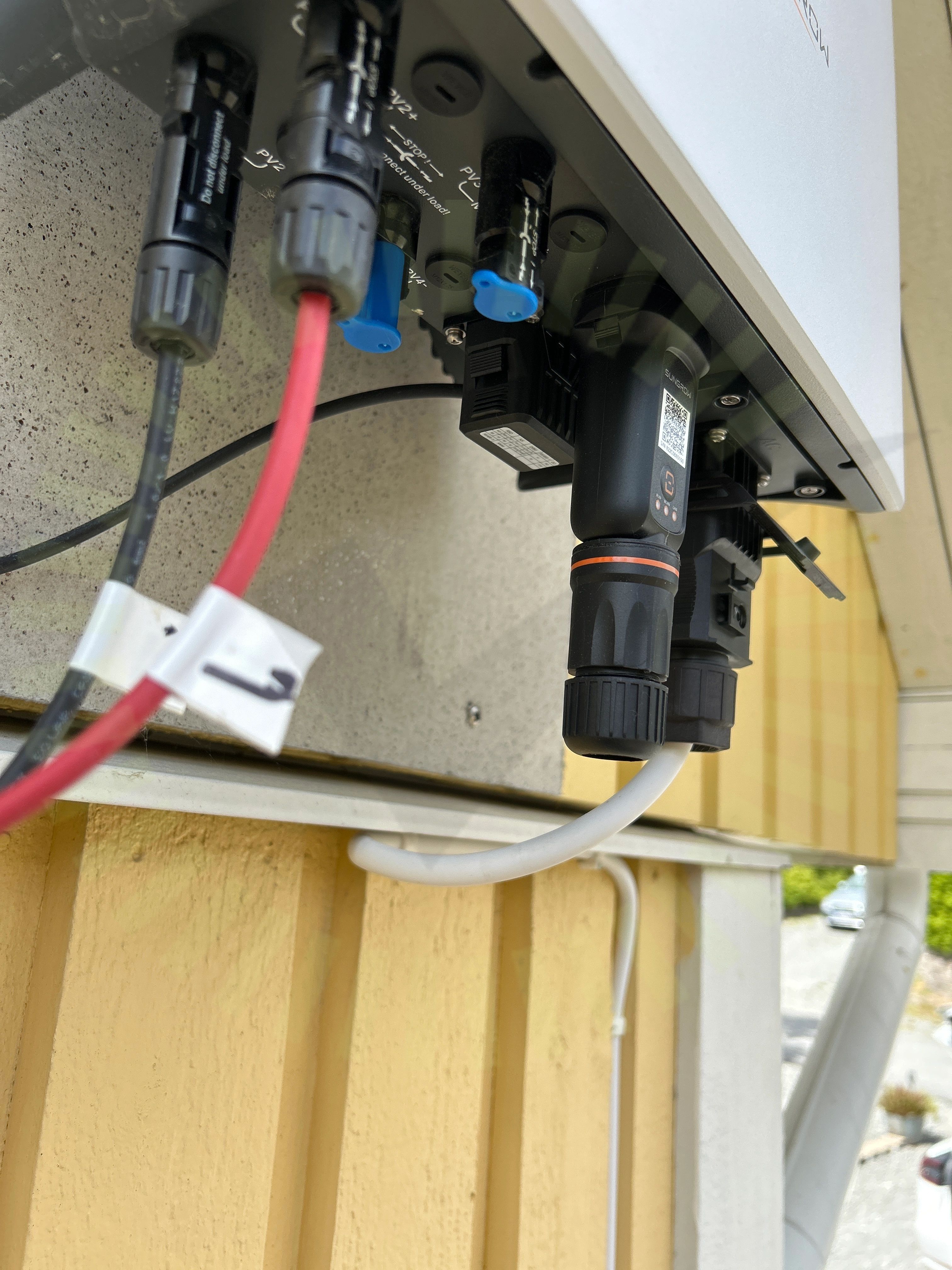

3.2 Förskruvning

Inte godkänd

Förskruvningen är inte korrekt installerad.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

3.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

3.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

3.5 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

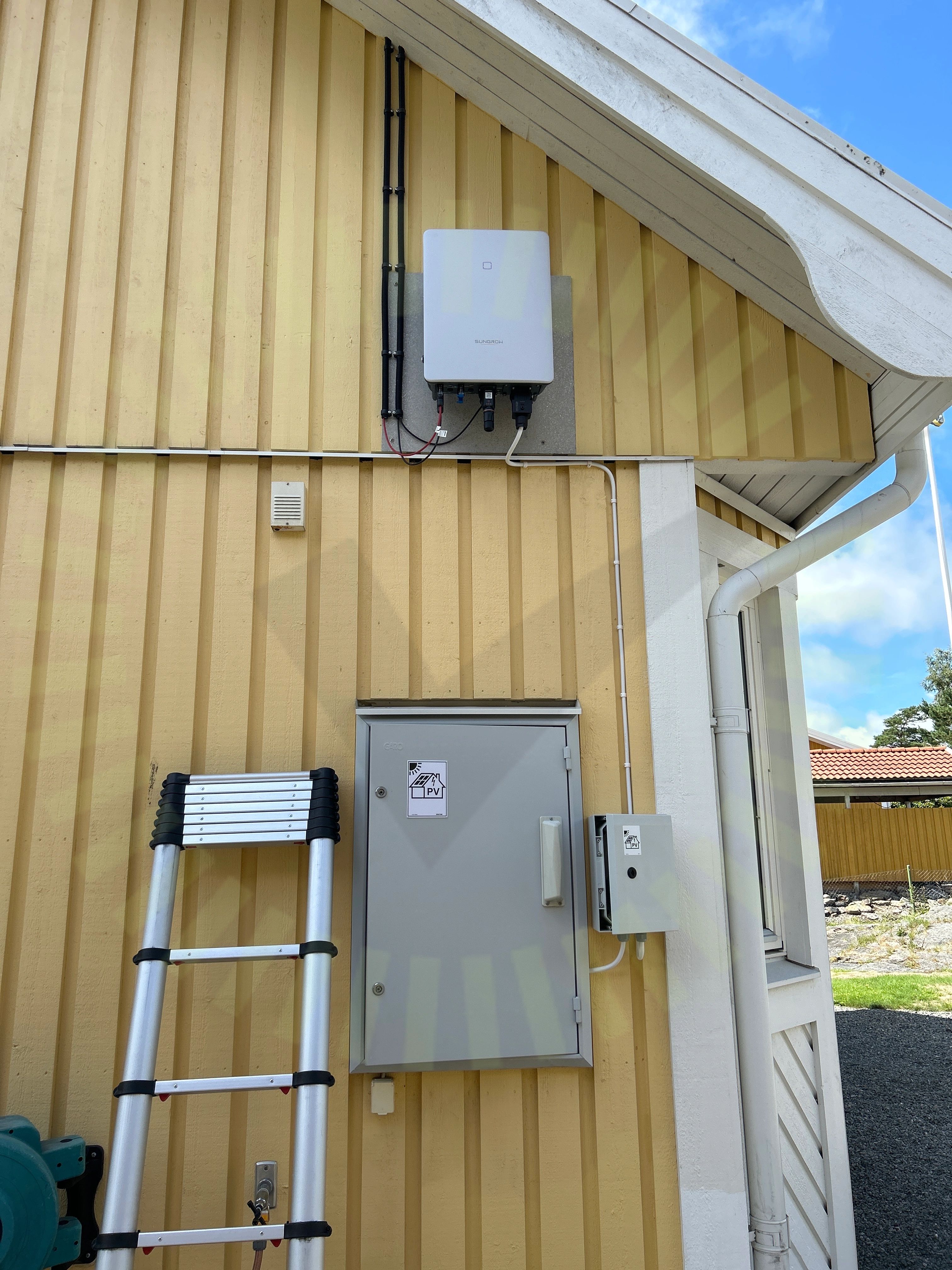

3.6 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

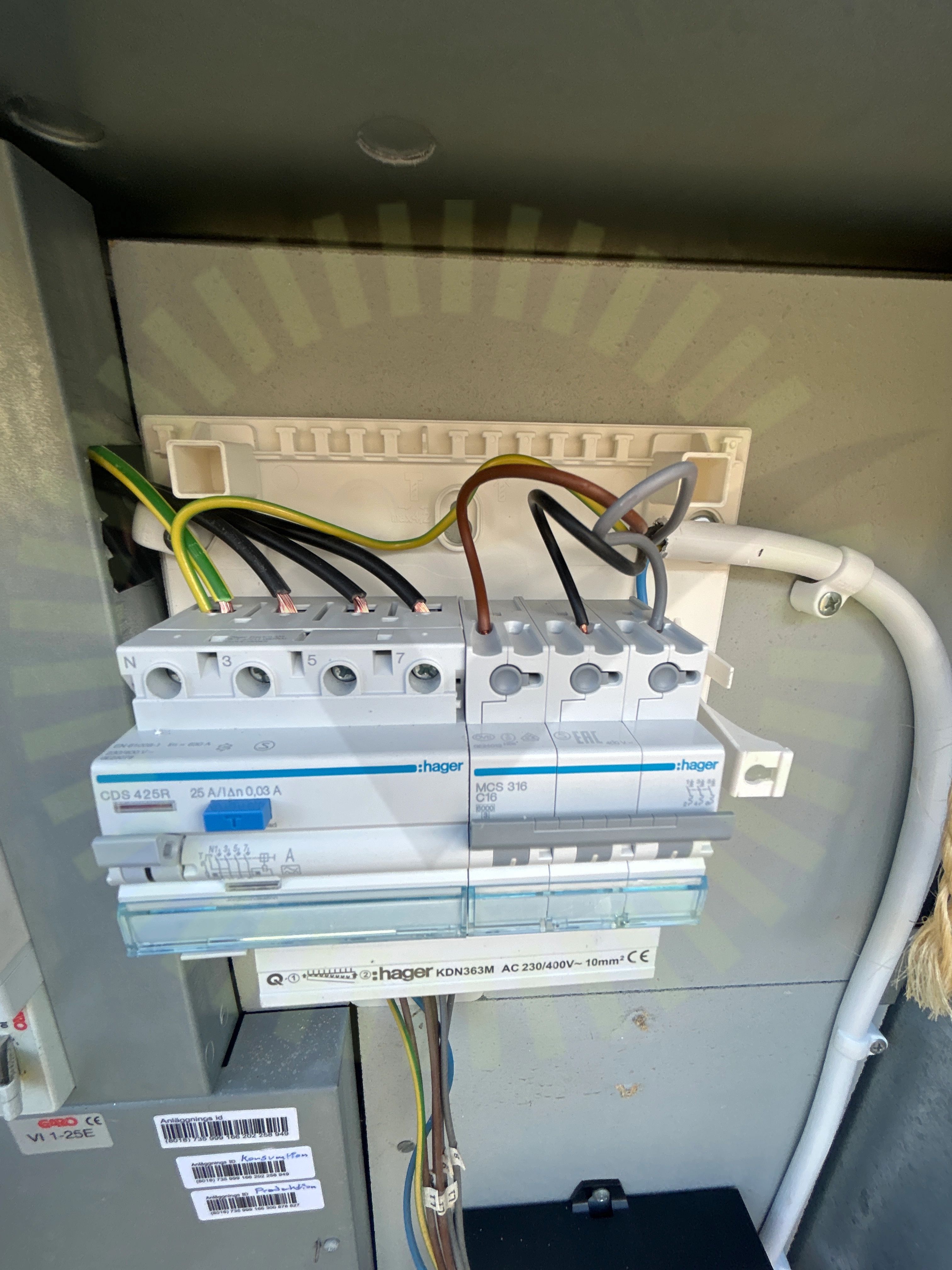

3.7 Ledare anslutna

Inte godkänd

Ledare är inte fastsäkrade i plint. Svart ledare inte fastsatt i säkring.

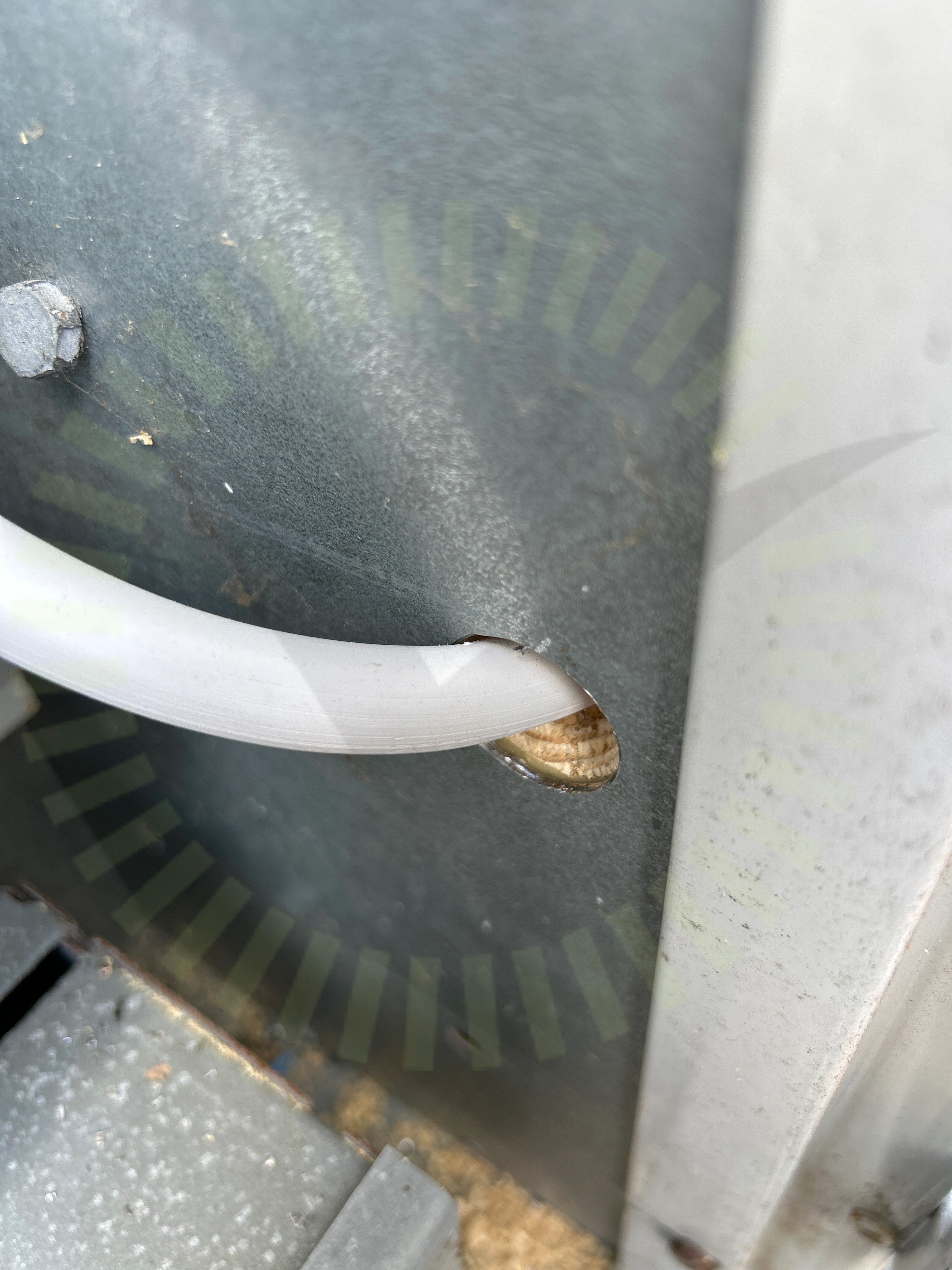

3.8 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

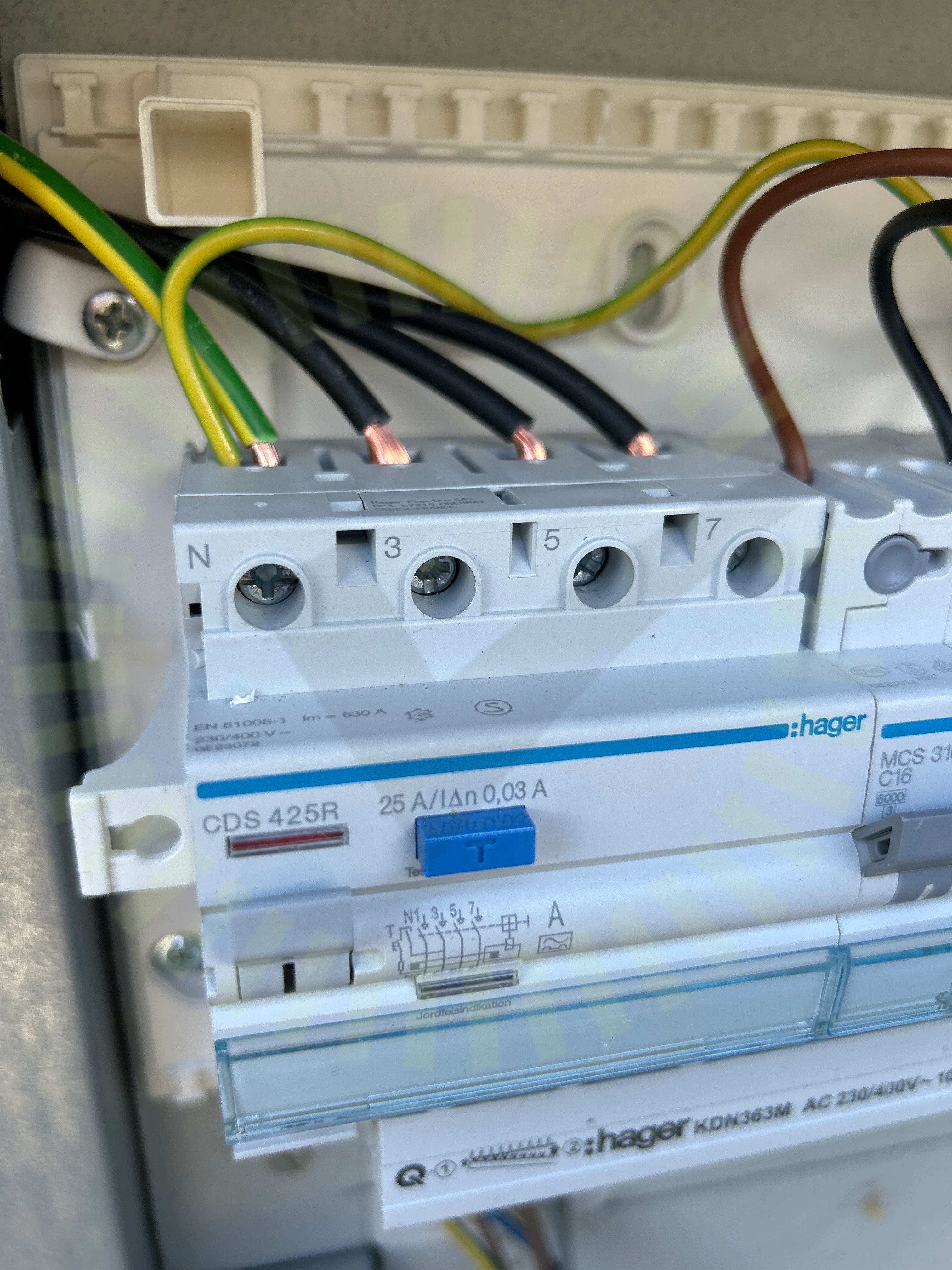

3.9 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

34/44

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordfelsbrytareKabeldimensioneringLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/44

Strängdesign

Säkerhetsbrytare AC

Anmärkningar

1/6

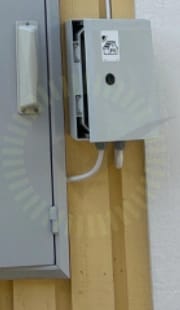

4.1 Böjradie

Inte godkänd

Säkerhetsbrytarens kabel är inte lämpligt installerad. Kabel från AC-brytaren bör ha en dropp-böjradie.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

5/6

AnslutningEgenskaperFörskruvningarInfästningPlacering

Undercentral

Anmärkningar

1/10

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

9/10

BrytareBöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
