1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.0
Installation genom
Sesol
Datum
17 juli 2023
Ort
Åby, Östergötlands län
88% godkända12% ej godkända
Om installationen
PanelerLongi LR5-66HPH
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörHuawei: Smart Power Sensor
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Godkända kontrollpunkter
12/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Tak 1, Longi LR5-66HPH
Anmärkningar
5/15

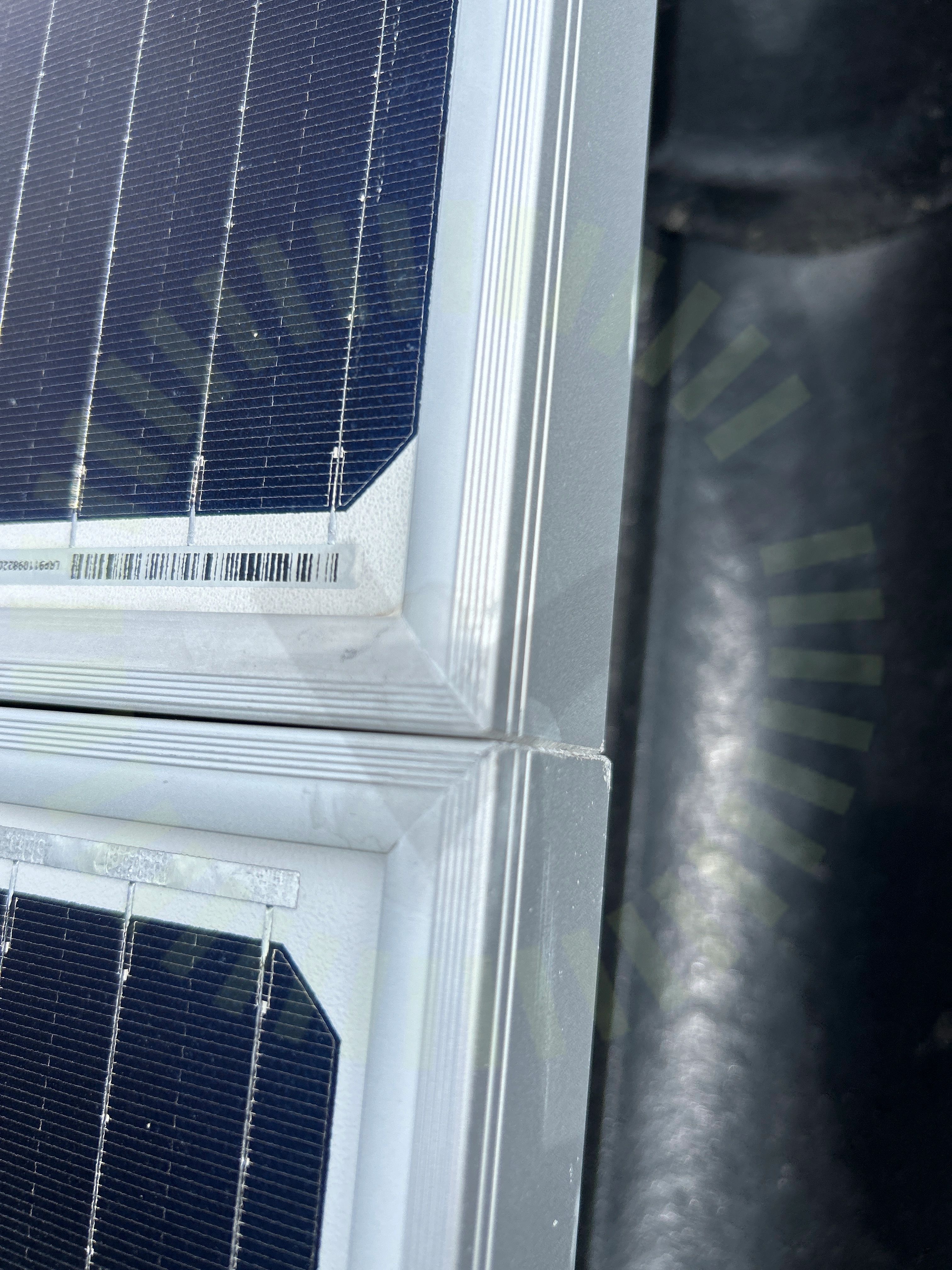

3.1 Panelramar separerade
Inte godkändPanelernas ramar är inte separerade.
3.2 Klämmornas placering
Inte godkändKlämmor är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

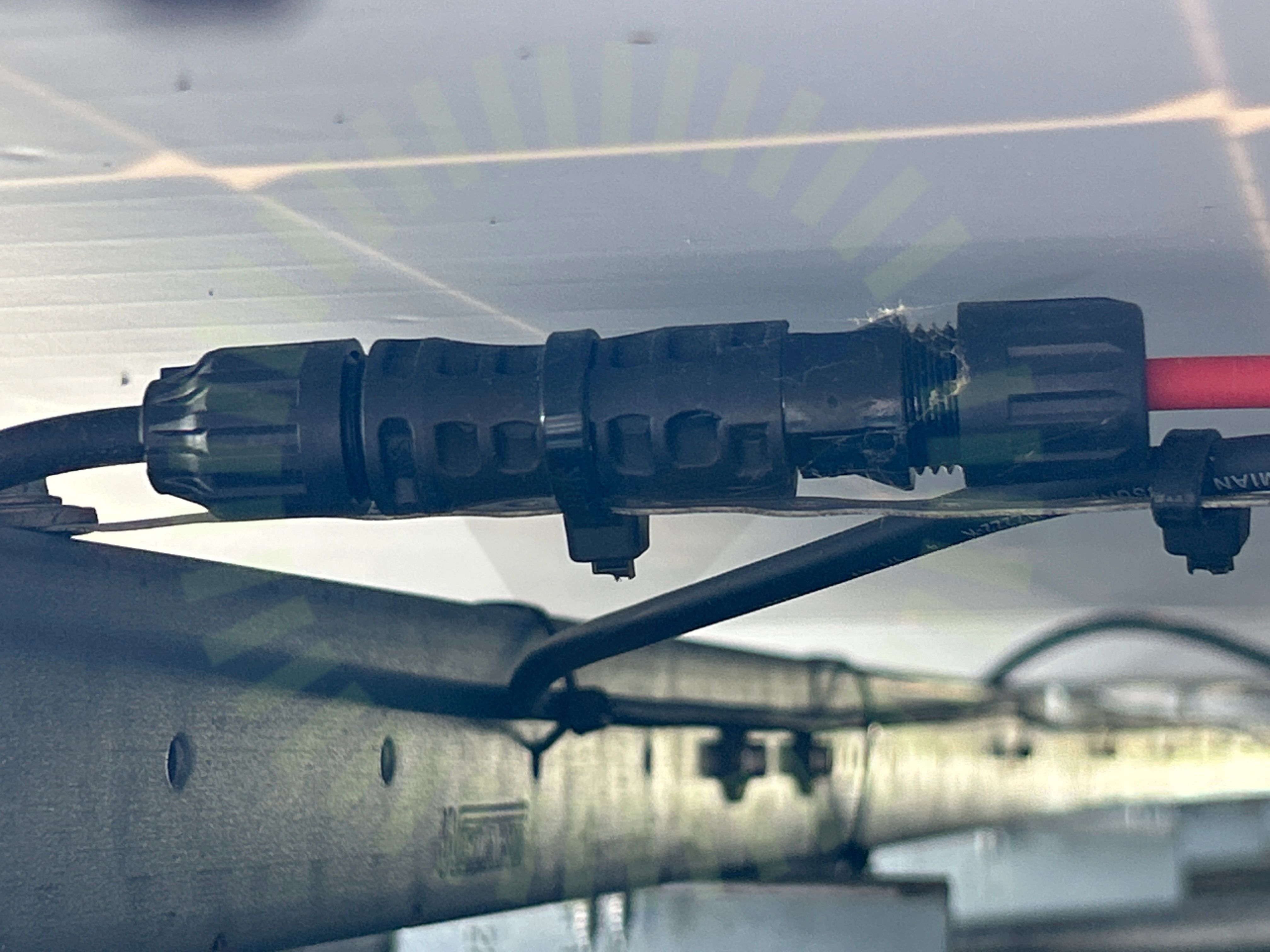

3.3 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
3.4 Skador
Inte godkändEn panel ska ha tappats från villataket. I den panelen kan det ha uppstått mikrosprickor vilket påverkar panelens livslängd samt produktionen på sikt.

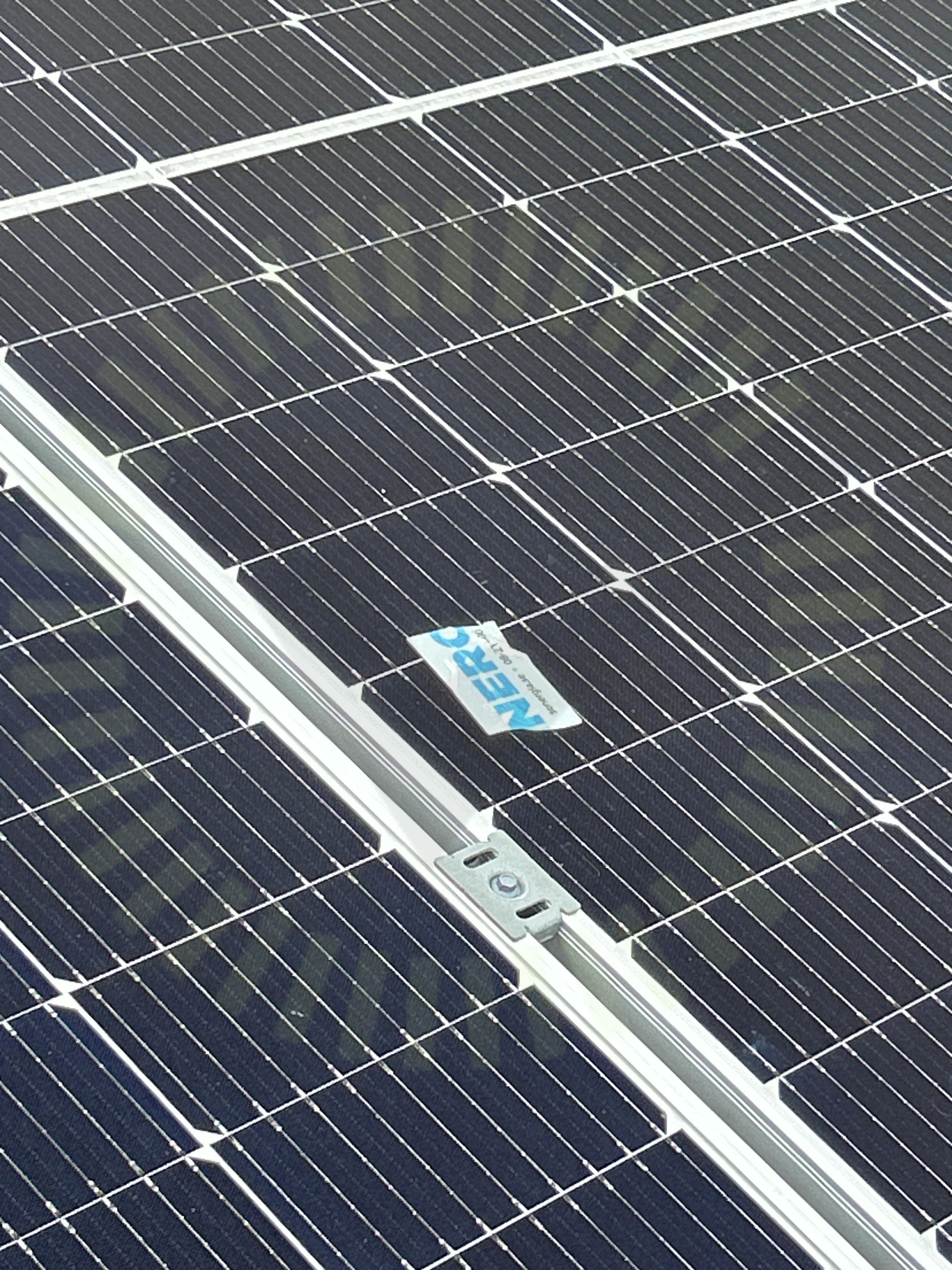

3.5 Skugga
Inte godkändTejp ligger på panelens glas.
Godkända kontrollpunkter
9/15DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePunktbelastningSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/15Strängförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
4/23

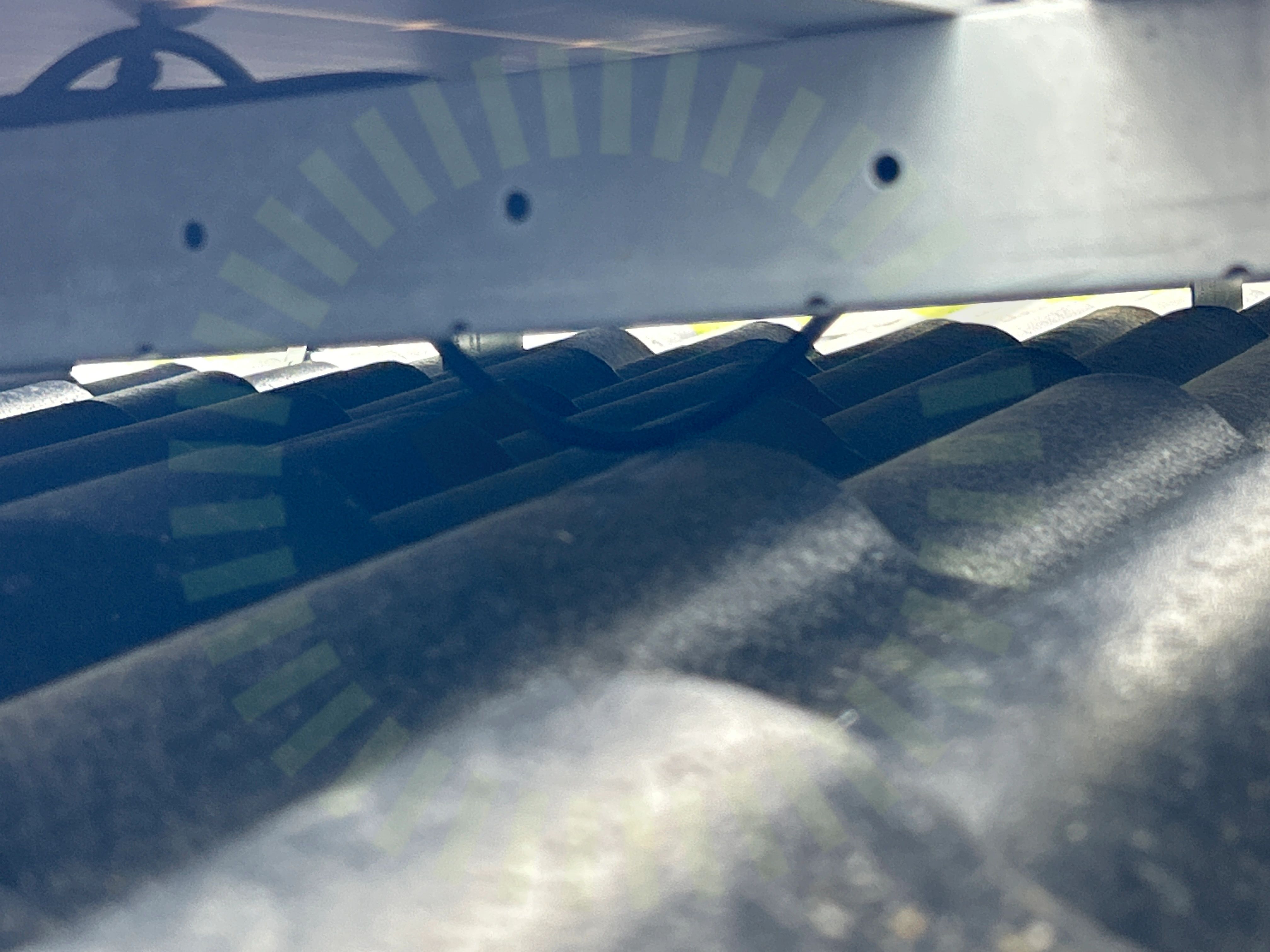

4.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.

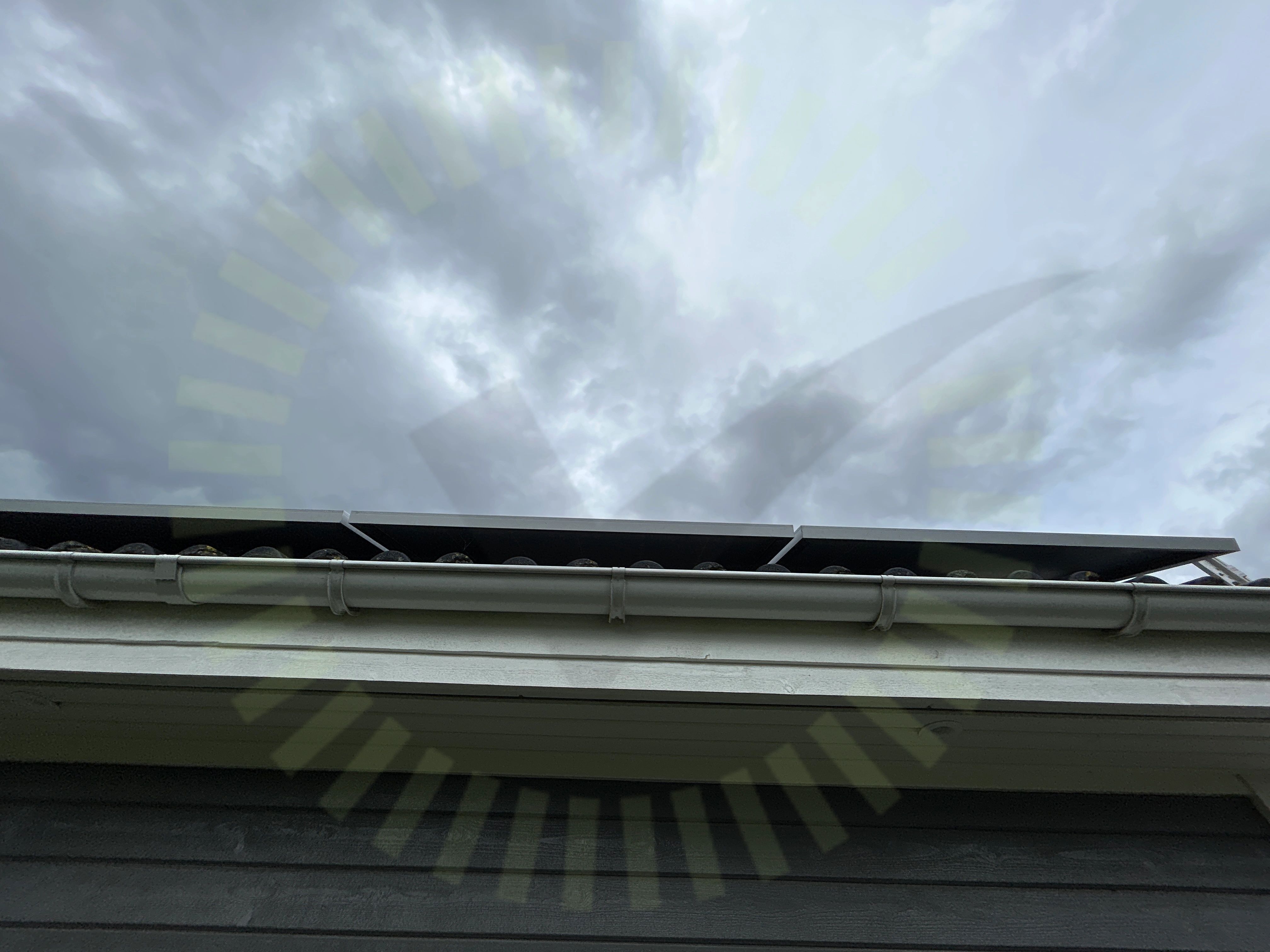

4.2 Placering
RekommendationPaneler sitter väldigt nära takets kant. Regnvatten kommer att missa hängrännan.

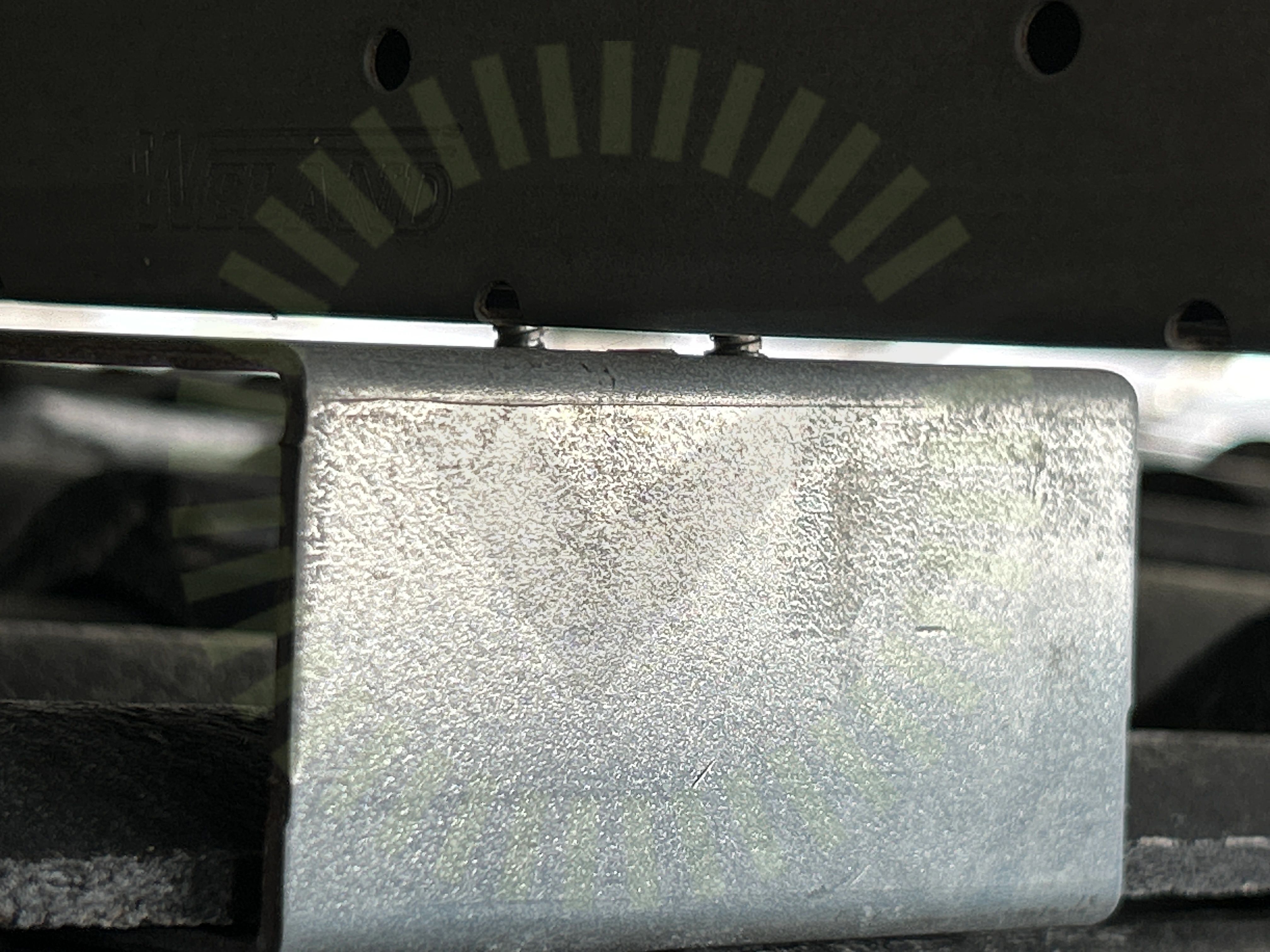

4.3 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skenan ligger inte mot kroken.
MA5102 Sid 1 (1) | Version 3 - 221101

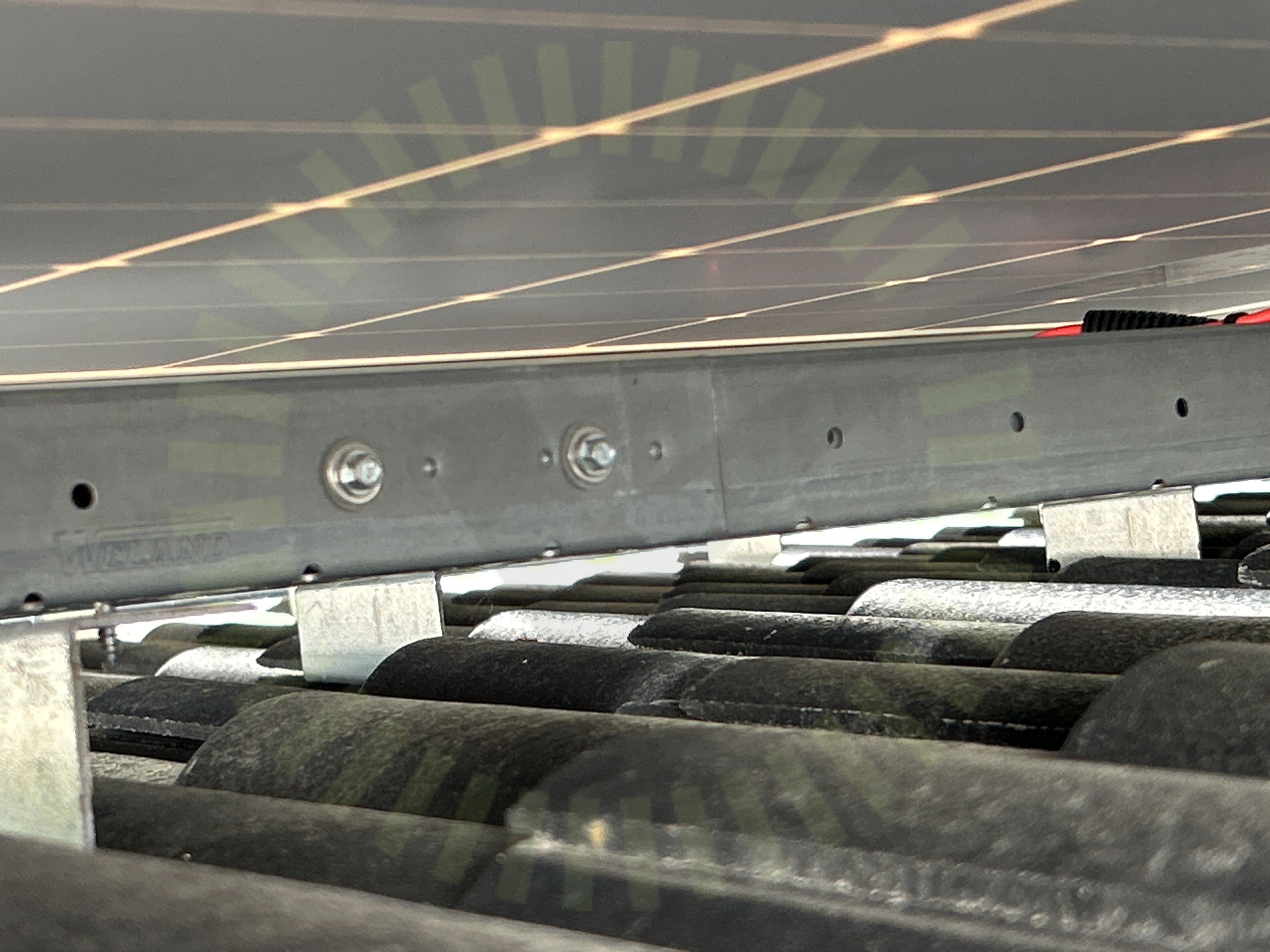

4.4 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
18/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorRåspontsinfästningSkadorSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
1/23Takgenomföring
Undercentral
Godkända kontrollpunkter
7/7BrytareBöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/56.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas vid ansluten central.
SS 436 40 00 (712.514.101)
6.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas vid ansluten central.
SEK 457, Sida 42
Godkända kontrollpunkter
3/5Missvisande varselmärkningTillförlitligt fästVarning för likspänning
Växelriktare
Anmärkningar
1/33
7.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
Godkända kontrollpunkter
31/33AC anslutning växelriktareAC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
Ej tillgängligt vid besiktning
1/33Genomföringar
