Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

1KOMMA5°

Datum

15 maj 2024

Ort

Lund, Skåne län
Förstärkningsskruv
Skenornas överhäng
Säkerhetsavstånd
84% godkända16% ej godkända

Om installationen

Paneler1Komma5° - Fullblack
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/4

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Petskydd fasadmätarskåp

1.2 Petskydd fasadmätarskåp

Inte godkänd

För stort hål i plåtkapsling i fasadmätarskåp.

Godkända kontrollpunkter

2/4
AvtalSträngschema

Batteri

Anmärkningar

2/15
Sammansättning av komponenter

2.1 Sammansättning av komponenter

Inte godkänd

Batteriets lock är inte fastsäkrat.

SBR064-256-UEN-Ver19-202302, Sida 24-27

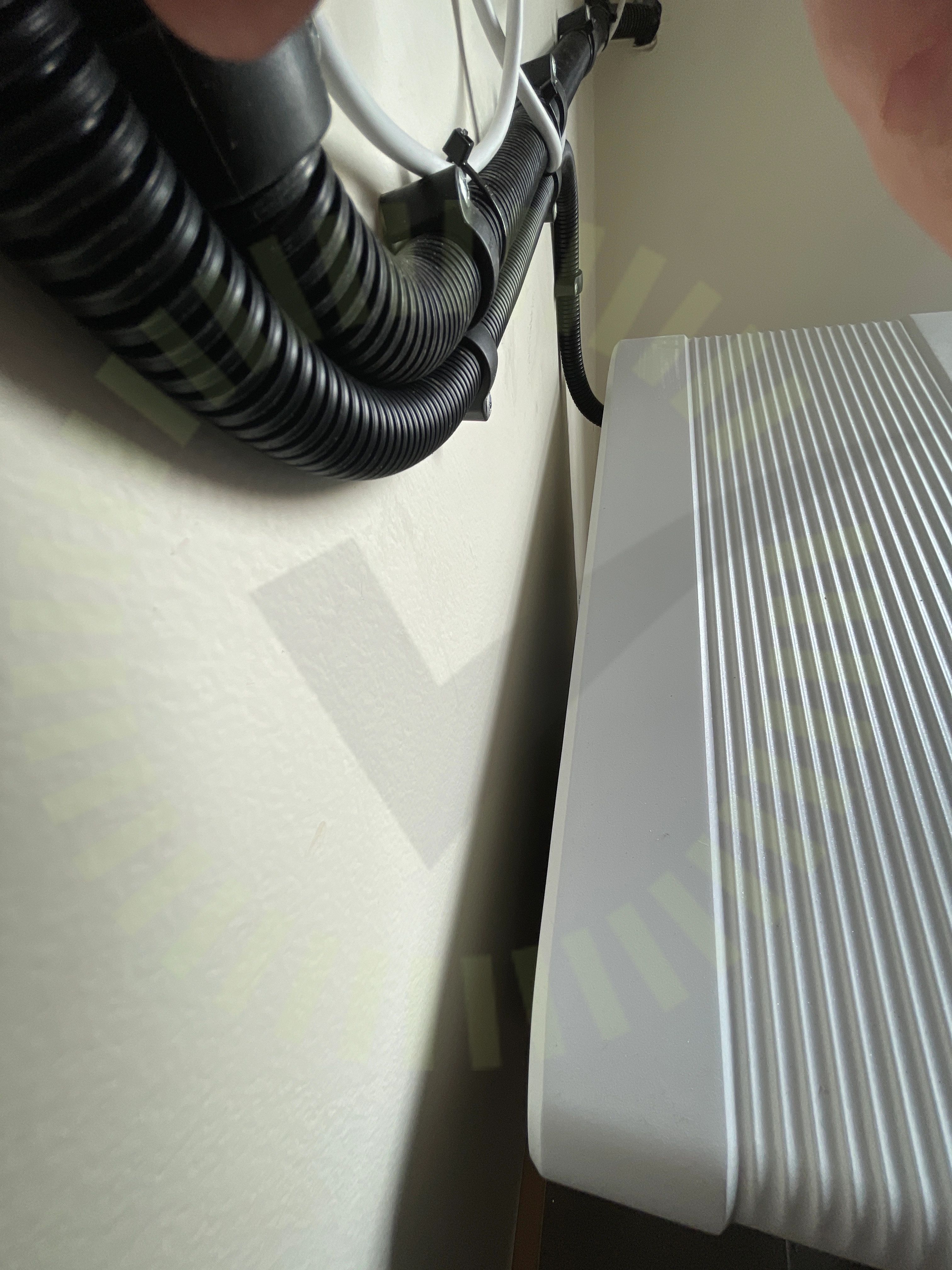

Fastsäkring av produkt

2.2 Fastsäkring av produkt

Inte godkänd

Vägginfästning saknas.

SBR064-256-UEN-Ver19-202302, Sida 24

Godkända kontrollpunkter

10/15
BatterimodulLock och sidoskyddNärliggande objektRakt ståendeSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Ej tillgängligt vid besiktning

3/15
Batteri PEDC anslutningSignalkabel batteri

Smartmätare

Anmärkningar

1/4
Anslutning av smartmätare

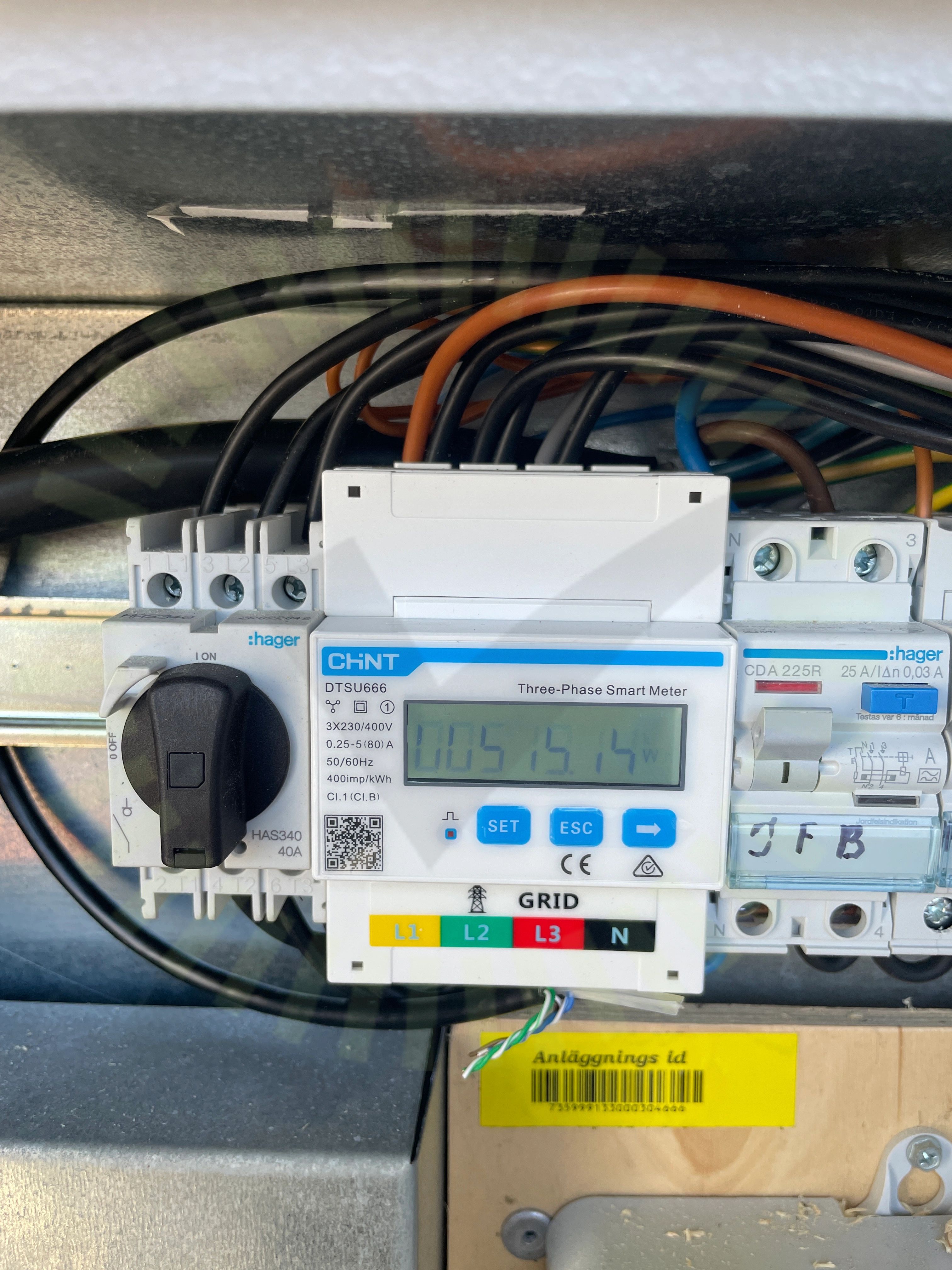

3.1 Anslutning av smartmätare

Inte godkänd

Smartmätarens matande kablar är inte korrekt anslutna. Saknas Neutralledare.

DTSU666-QIEN-Ver13-202007, Sida 6

Godkända kontrollpunkter

3/4
Fastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Tak 1, 1Komma5° - Fullblack

Anmärkningar

2/17

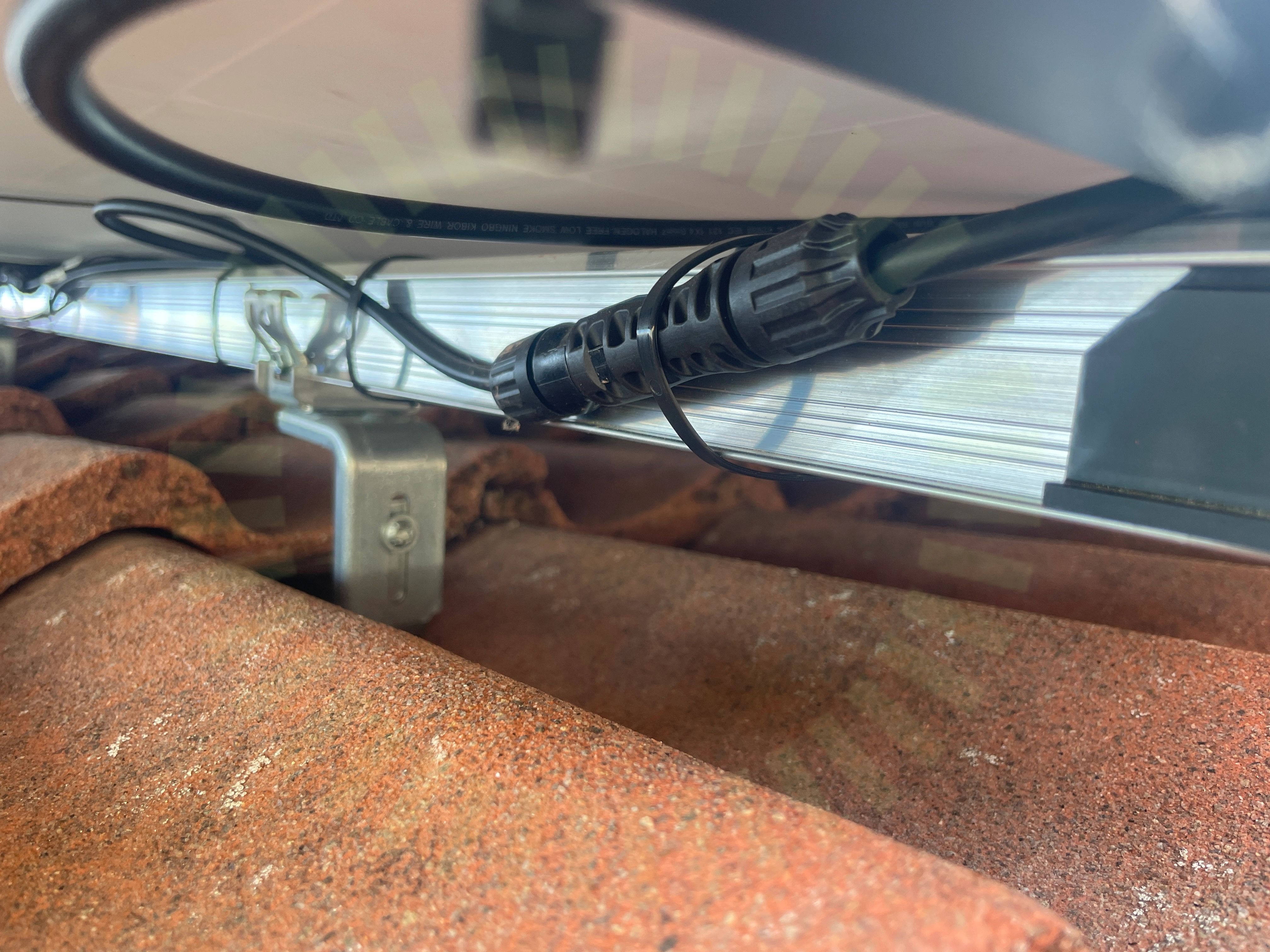

Kontaktdon

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Kopplingslåda böjradie

4.2 Kopplingslåda böjradie

Inte godkänd

Kablage ut från panelens kopplingsdosa är ej uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/22

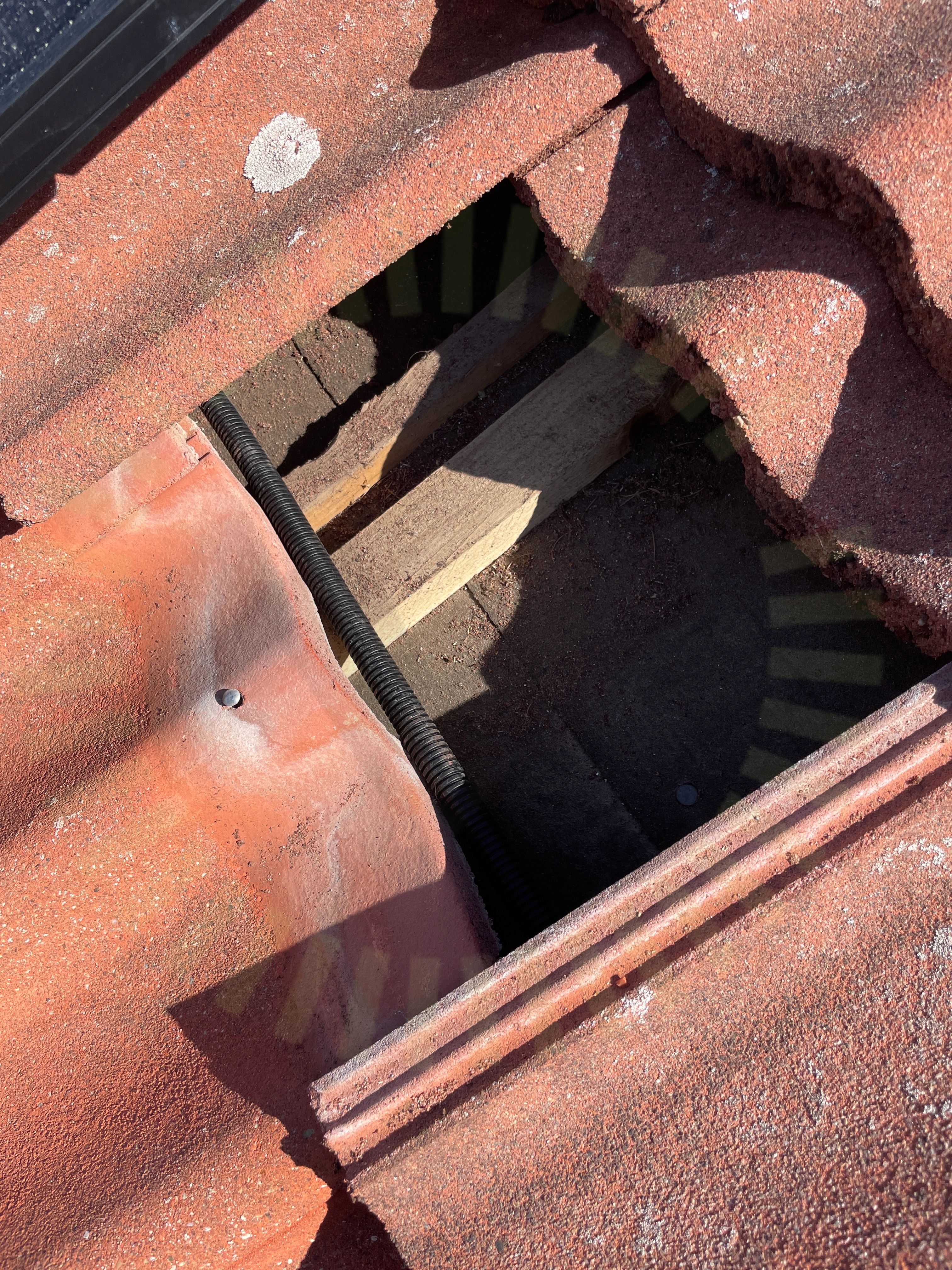

Kabeldragning mellan takytor

5.1 Kabeldragning mellan takytor

Inte godkänd

Slang ligger löst under takpannor.

SS 436 40 00 (712.522.101)
Förstärkningsskruv

5.2 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv är felplacerad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

5.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

Statement Esdec ClickFit EVO Tiled roof Maximum overhang distance from panel edge to roof attachment

5.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Lilla takytan har inte 35° lutning som det står angivet i lastberäkning.

Tillverkarens montageanvisningar

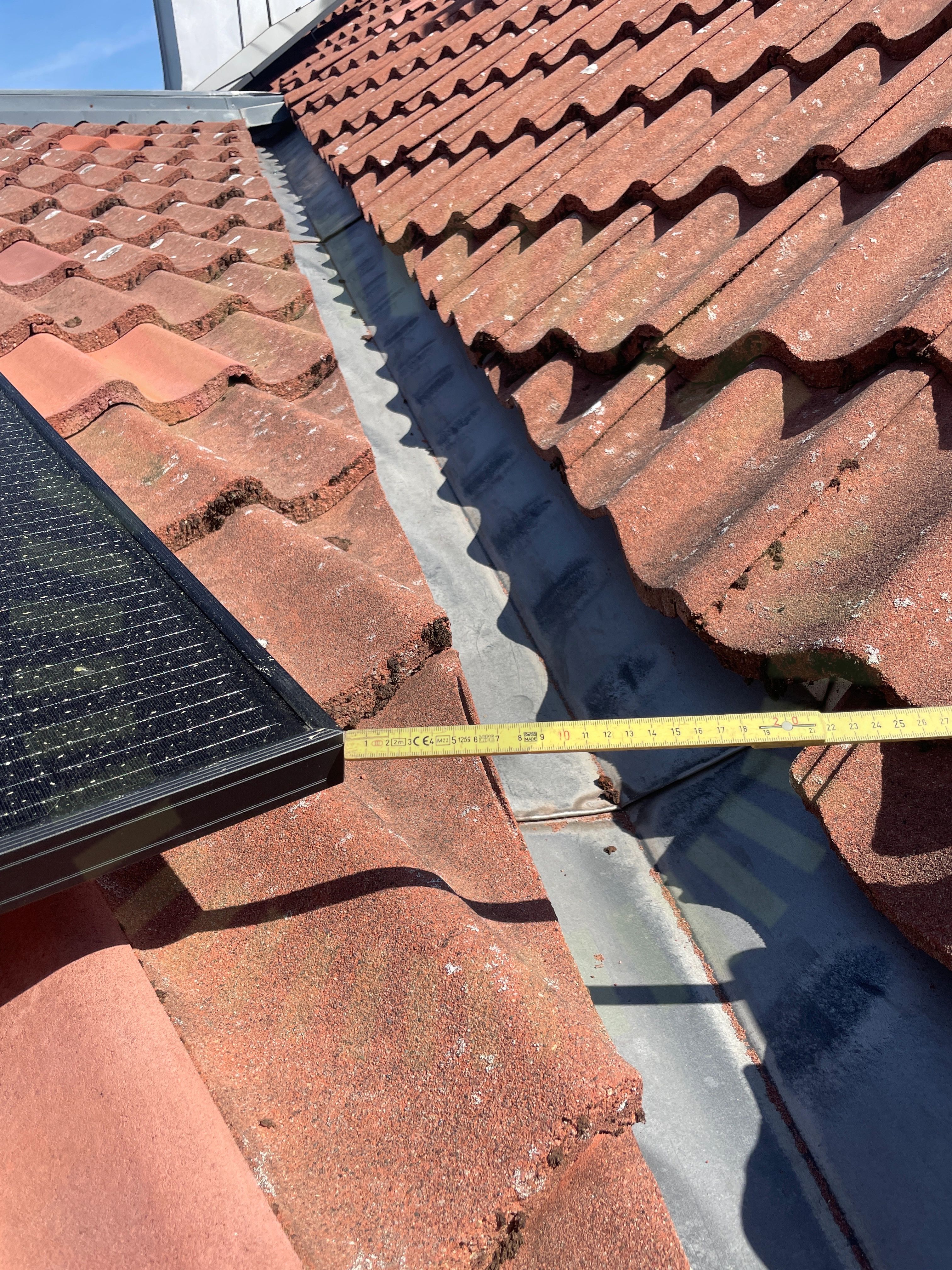

Säkerhetsavstånd

5.5 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Underbyggnad

5.6 Underbyggnad

Inte godkänd

Läkten är för smala för det valda montagesystemet.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 1

Godkända kontrollpunkter

16/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderliggande takpannaVäderbeständigt material

Undercentral

Godkända kontrollpunkter

5/5
FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/4
Informering av solceller

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

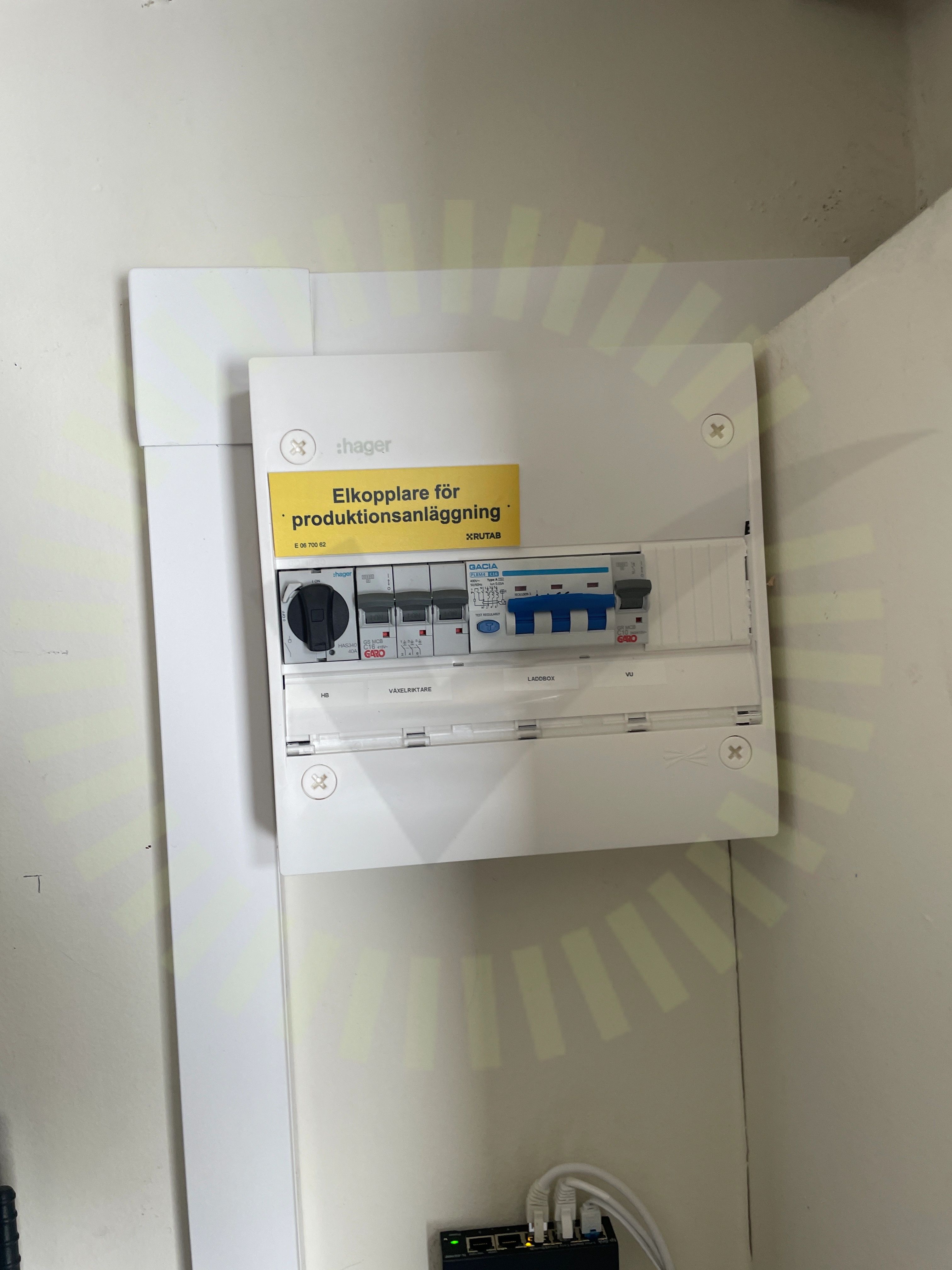

Varning för backspänning

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

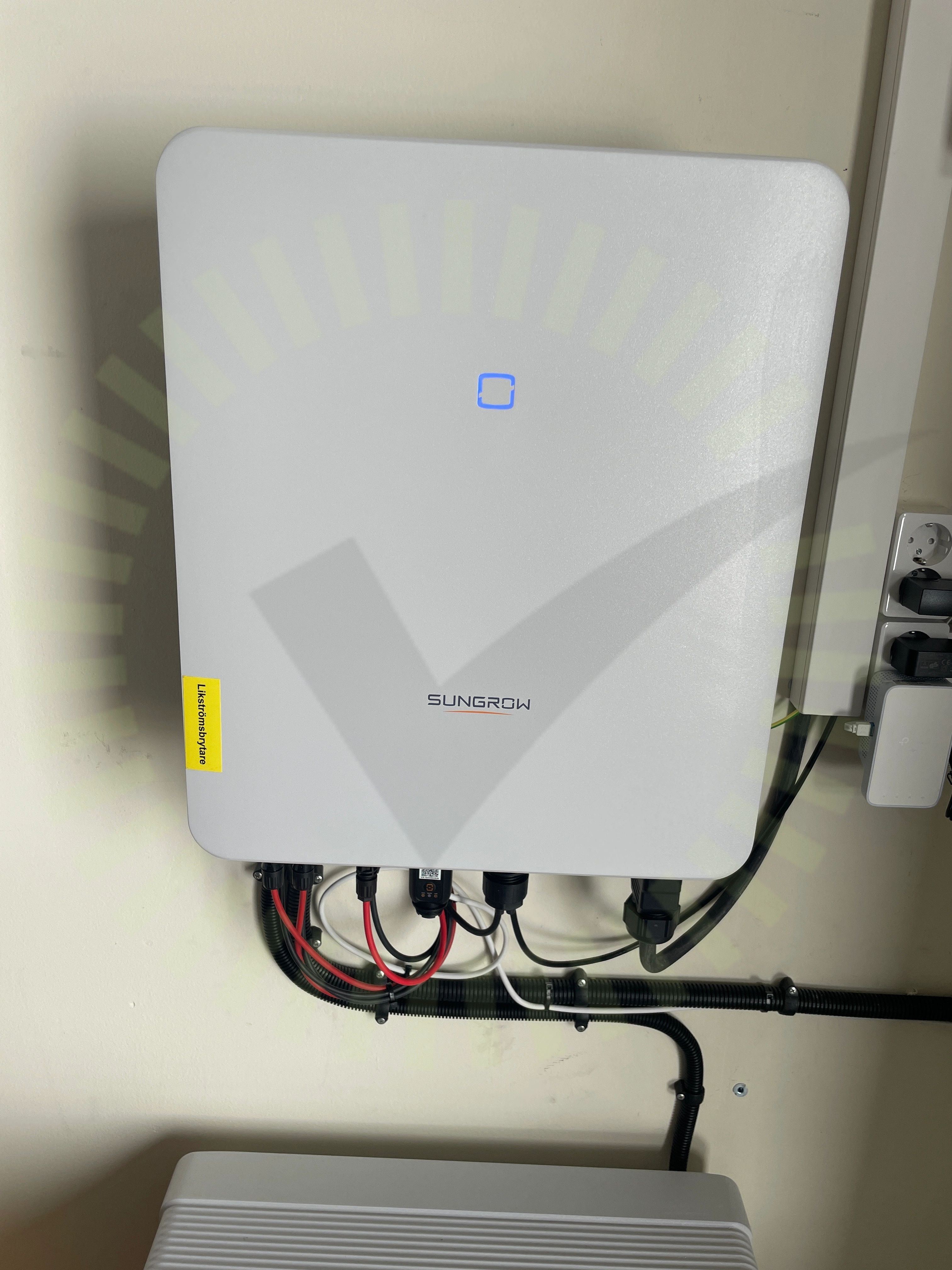

Varning för likspänning

7.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4
Missvisande varselmärkning

Växelriktare

Anmärkningar

3/36

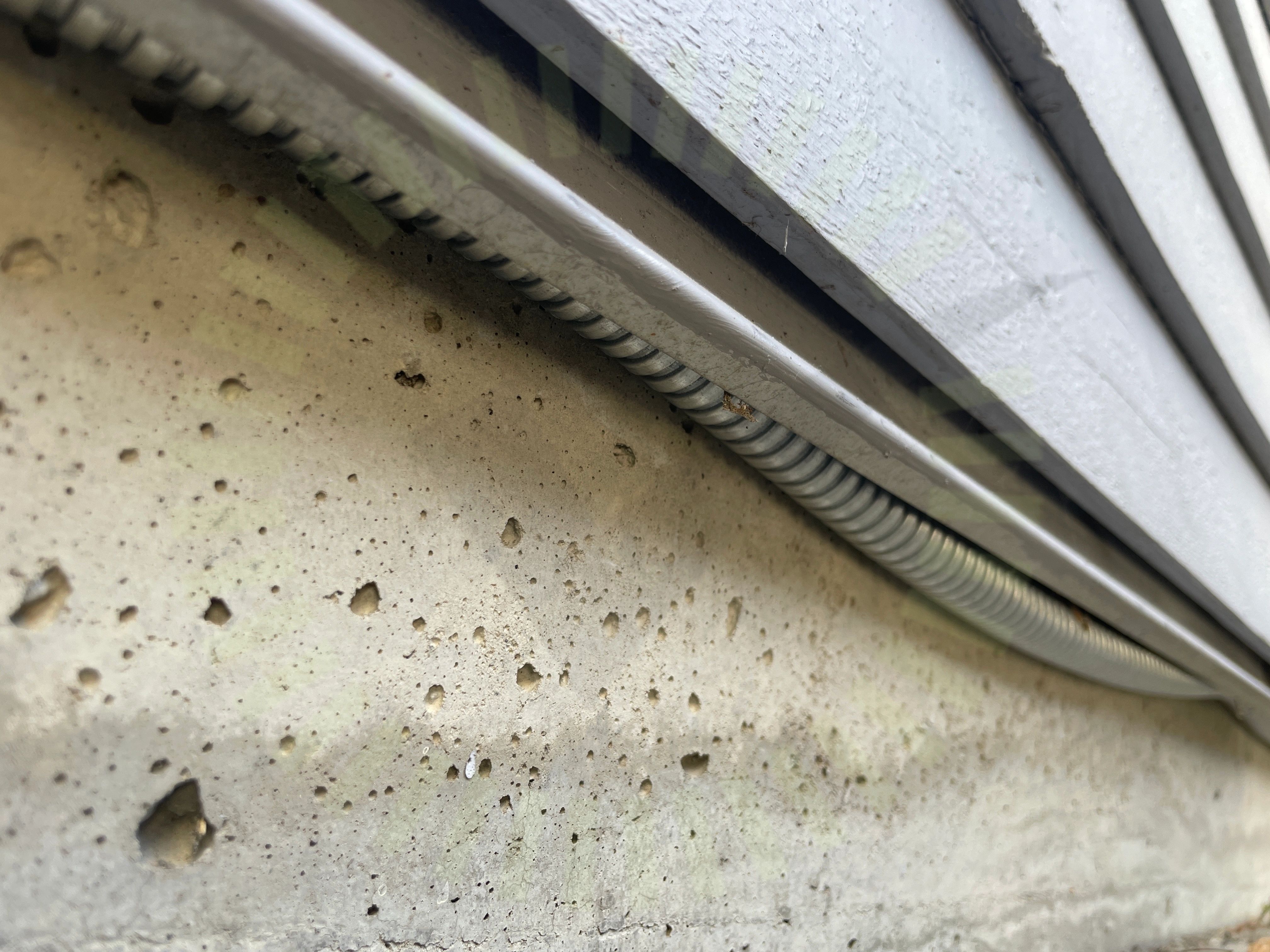

DC Kablage förläggning

8.1 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd. Ligger enbart upptryckt under plåt som går kring förråd.

8.2 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

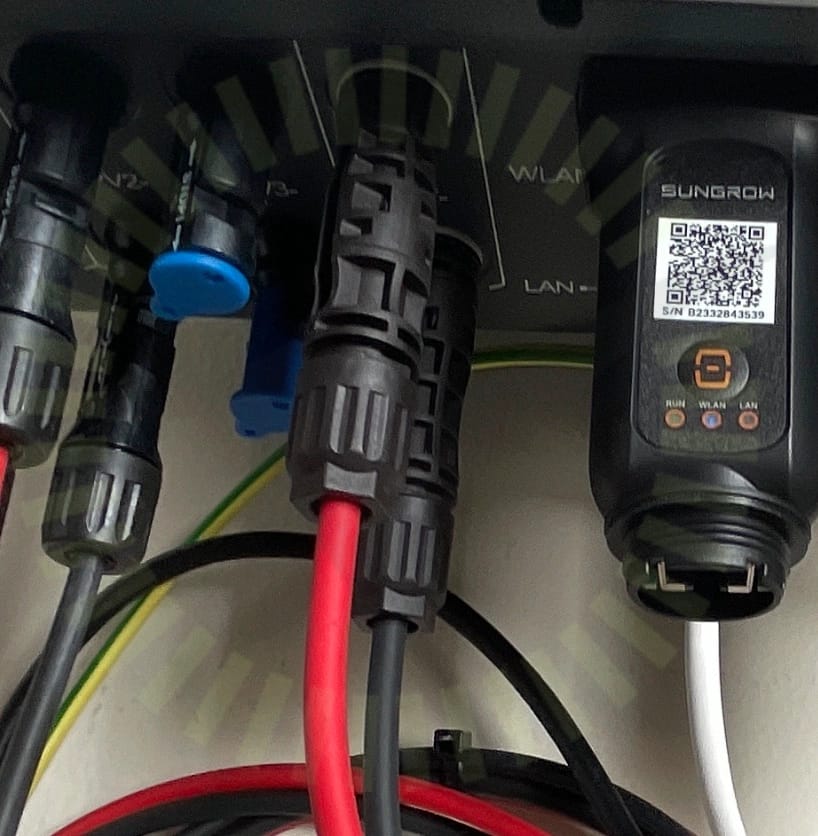

DC Kontakter

8.3 DC Kontakter

Inte godkänd

Kontakter avviker från anvisningar, olika fabrikat.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43 / 71-74

Godkända kontrollpunkter

33/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
