Besiktningsrapport

9.8

Installation genom

Takkraft

Datum

19 mars 2025

Ort

Vallentuna, Stockholms län

Varning för likspänning

Identifiering

Anslutning av ledare

Stående skenor

96% godkända4% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemNordmount Panntak: Bärläkt

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

TillbehörSäkerhetsbrytare AC

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

4/45

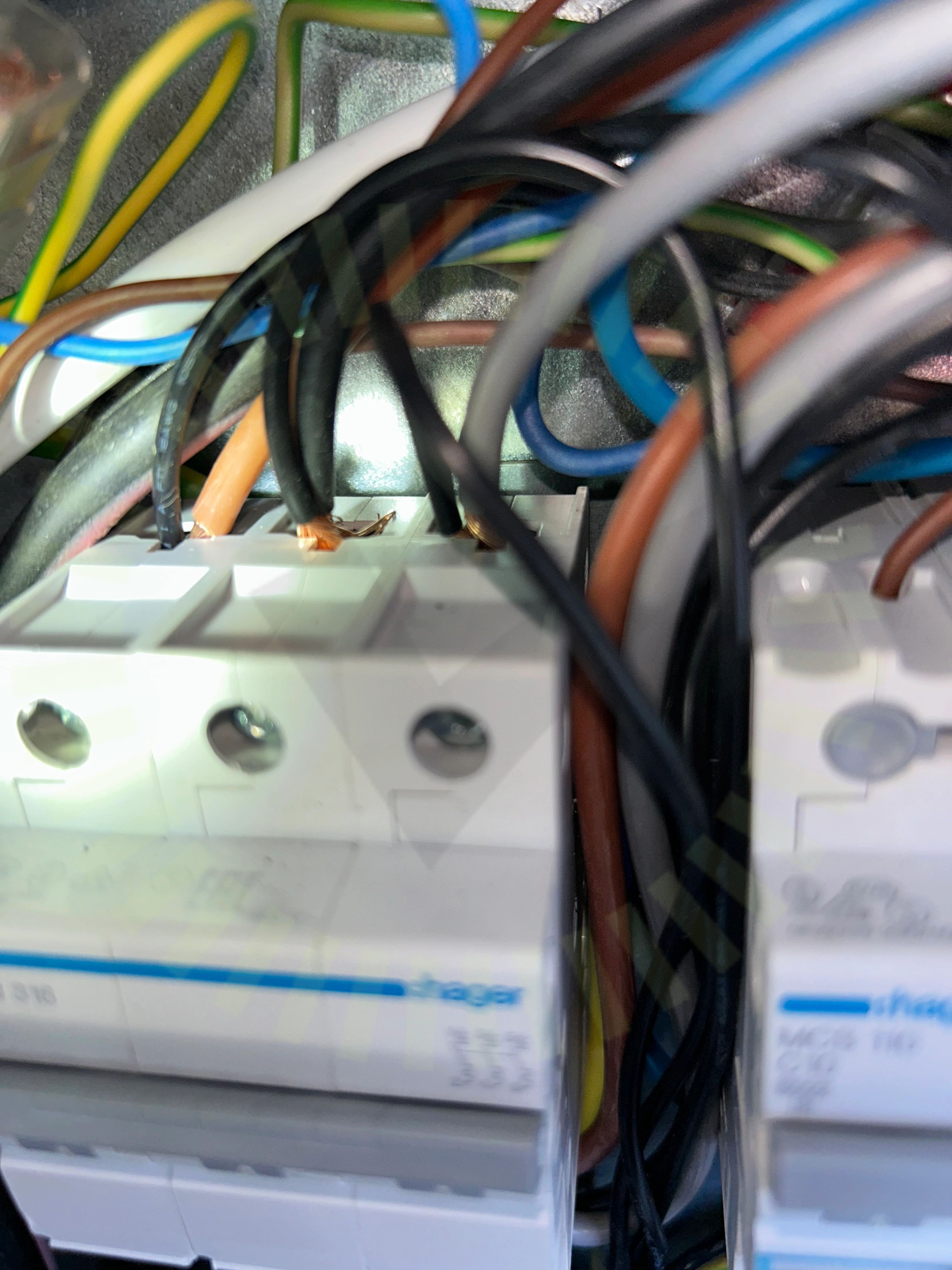

2.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

2.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

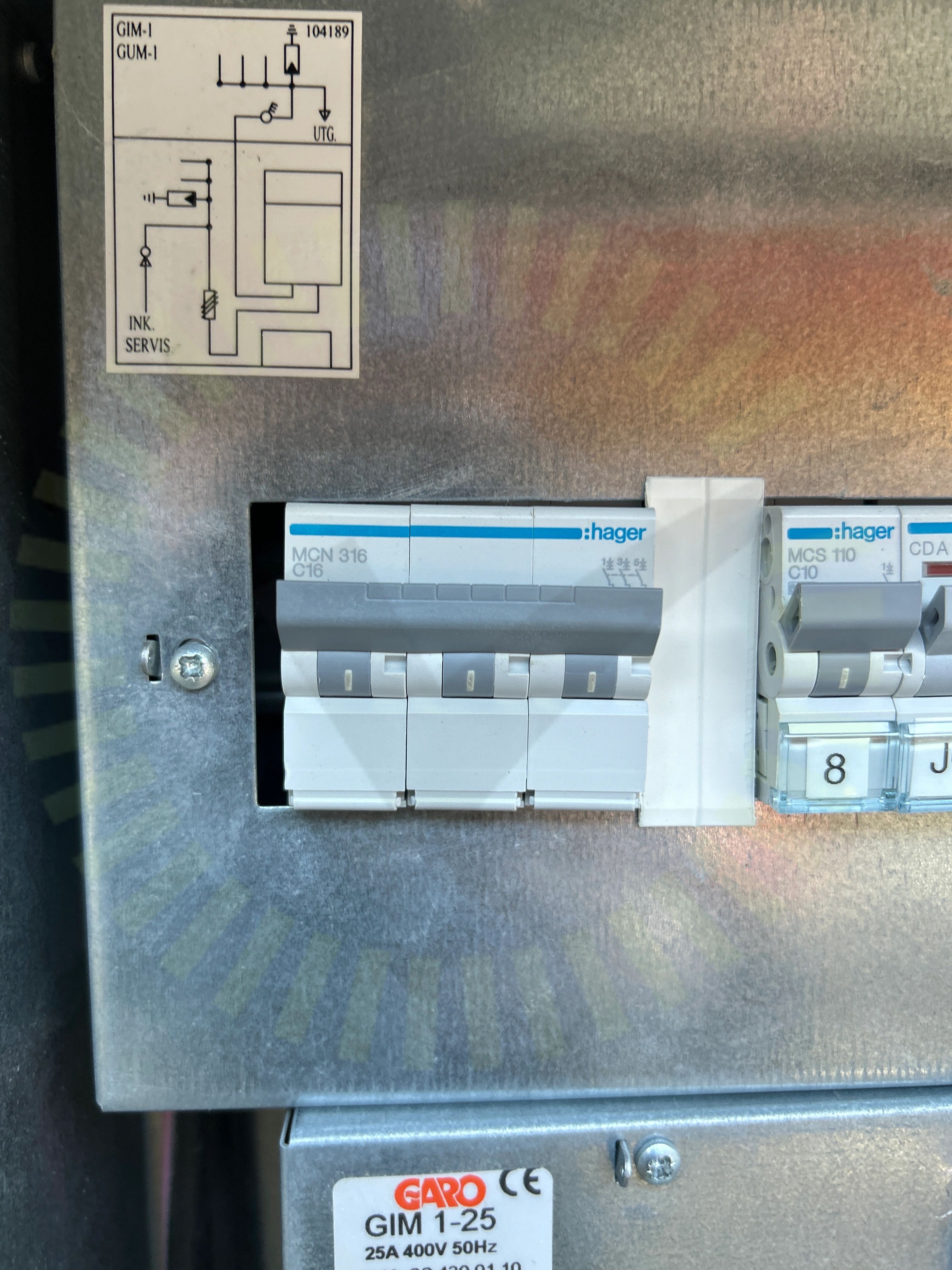

2.3 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

2.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

41/45

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

2/6

Fastsäkring av produktMatning till smartmätare

Ej tillgängligt vid besiktning

4/6

Anslutning av CT klämmorPlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

19/19

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/24

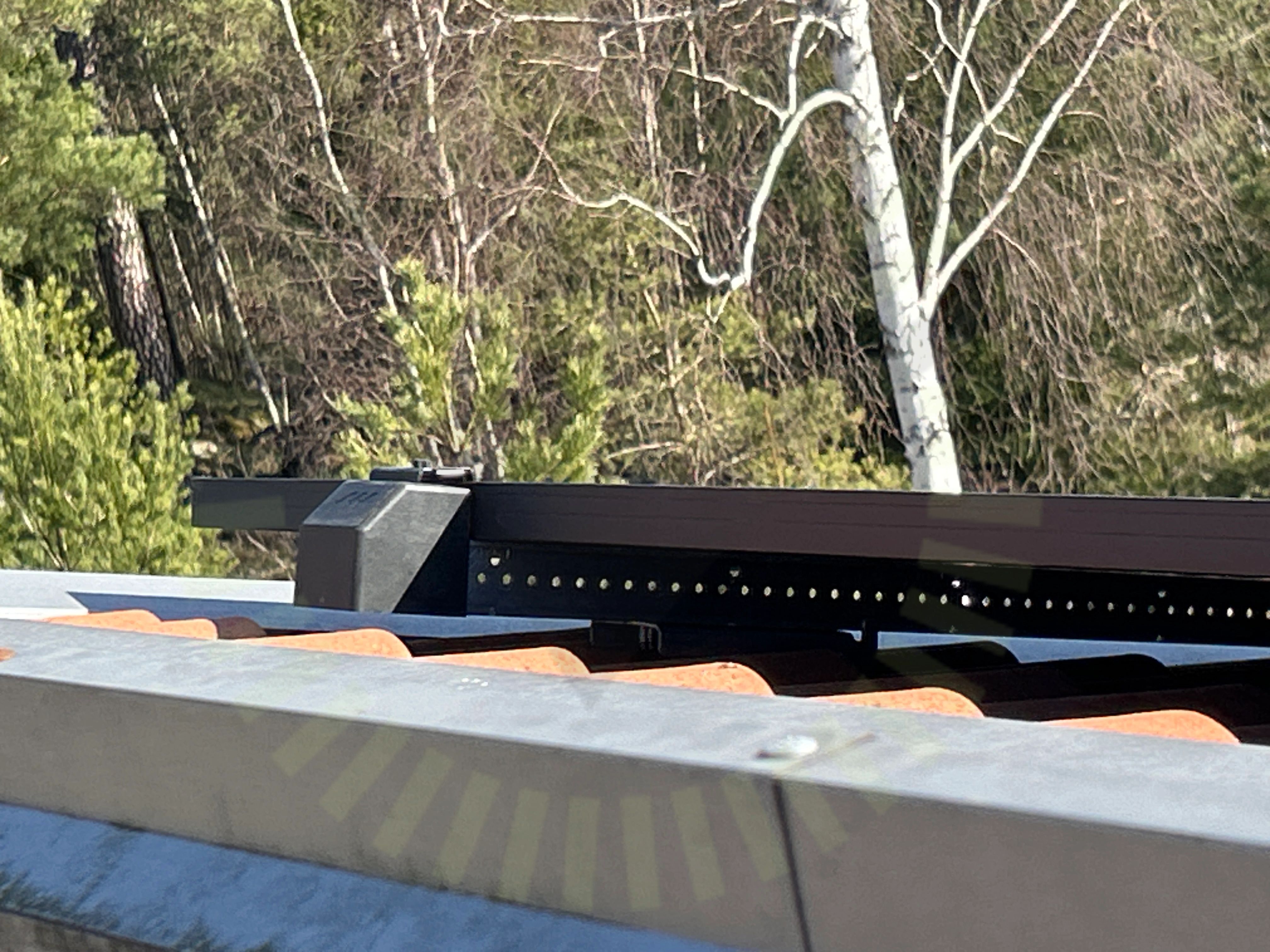

6.1 Stående skenor
