Besiktningsrapport

8.5

Installation genom

Solsystem Sverige AB

Datum

10 oktober 2023

Ort

Viken, Skåne län

Stress på kontakter

Skenskarvar

Råspontsinfästning

+ 9

86% godkända14% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

MontagesystemNovotegra: Tile Roof

VäxelriktareSolis: S5-GR3P(3-20)K

TillbehörSäkerhetsbrytare AC

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

4/16

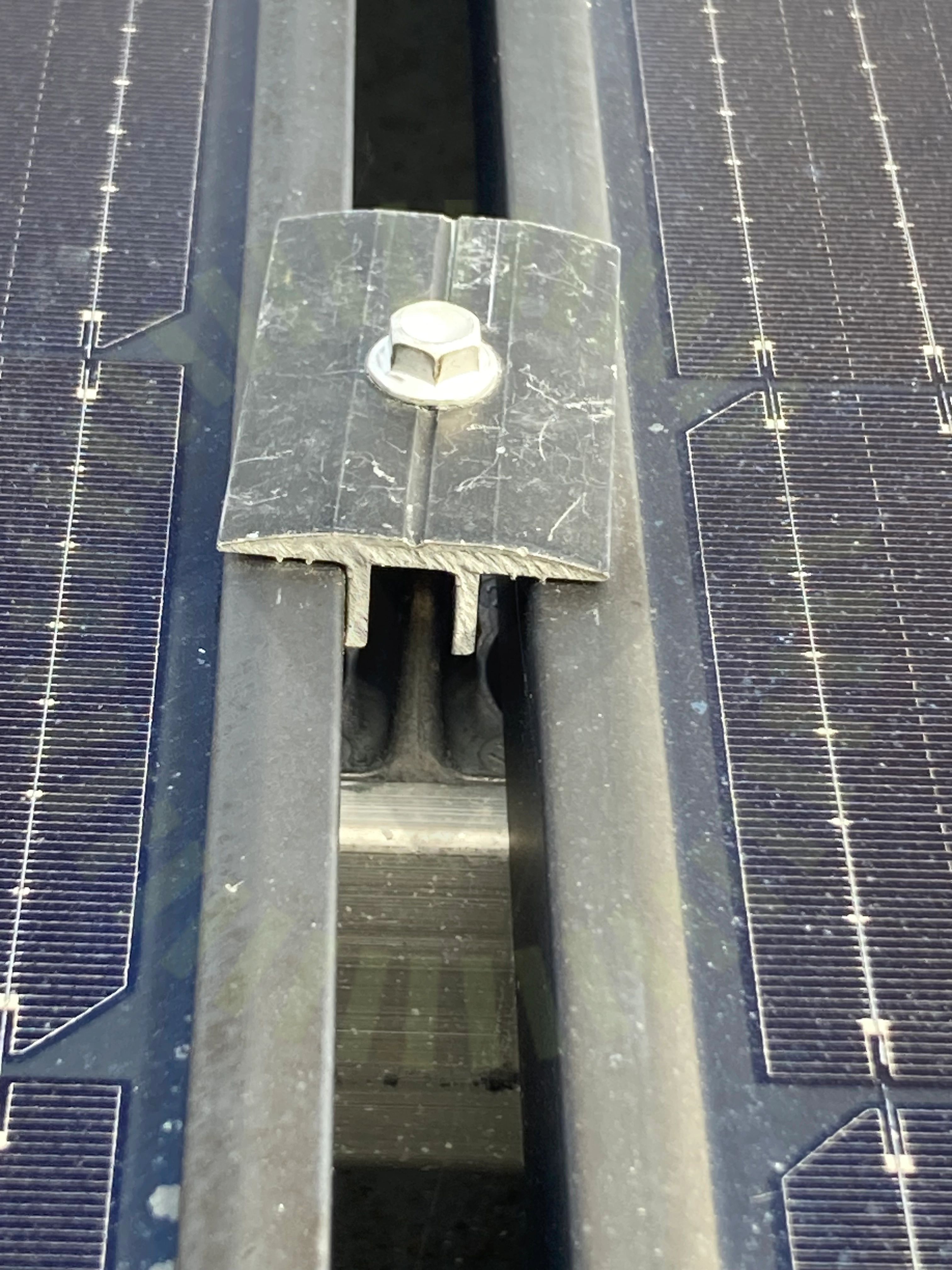

3.1 Klämmornas överlappning

Inte godkänd

Klämmor är vridna och överlappar inte korrekt med ramen.

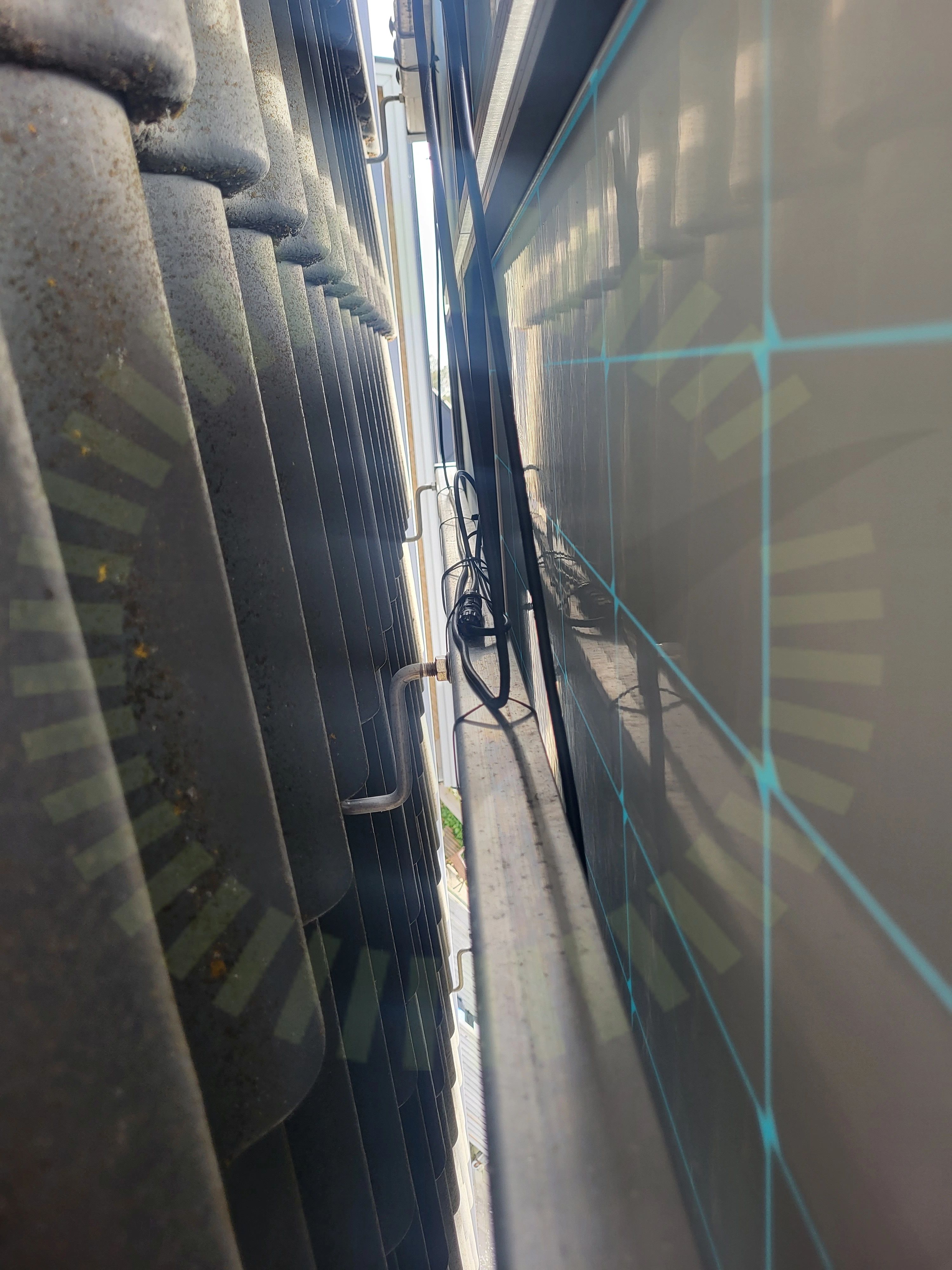

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

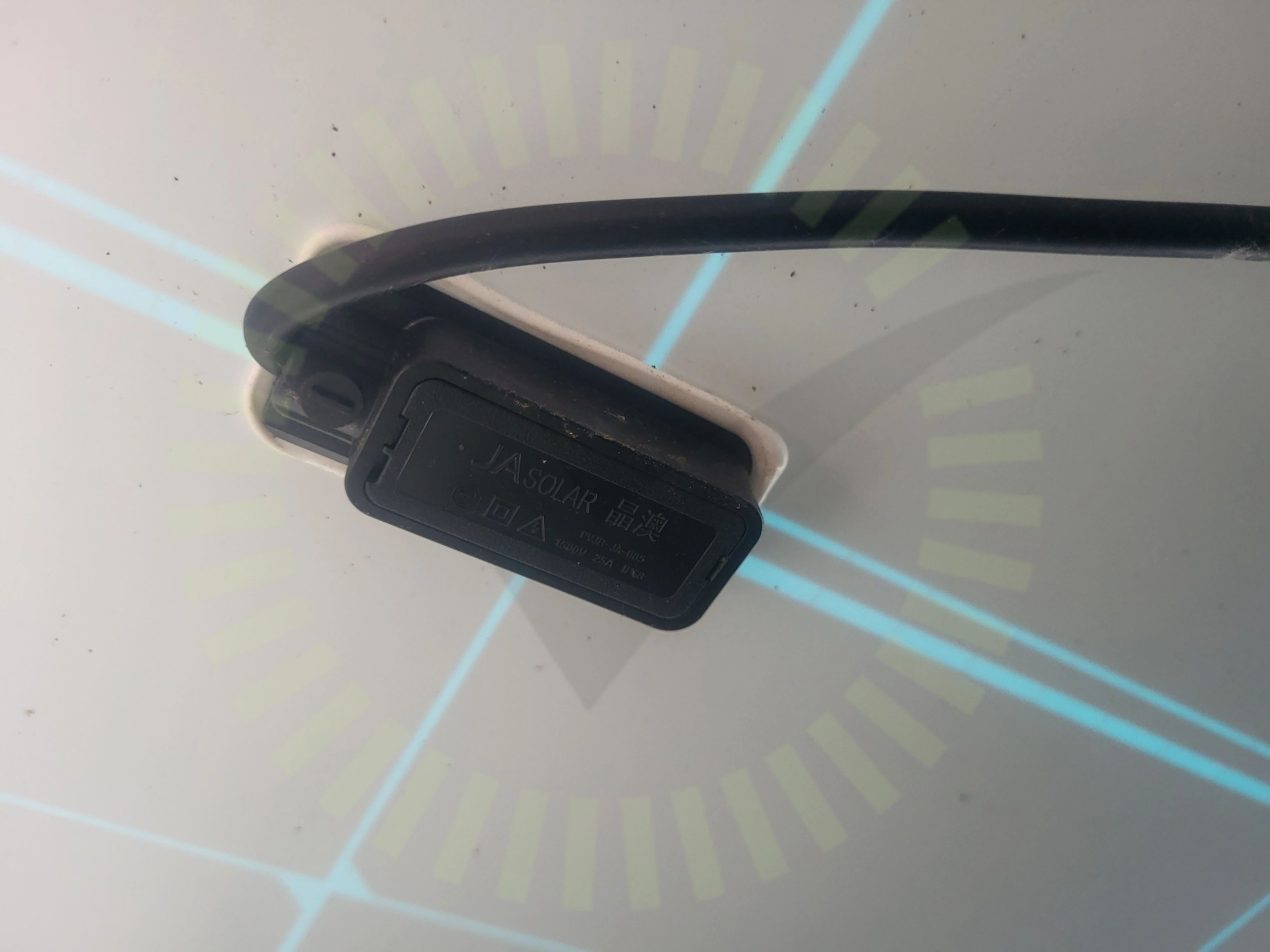

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

3.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, Novotegra: Tile Roof

Anmärkningar

5/22

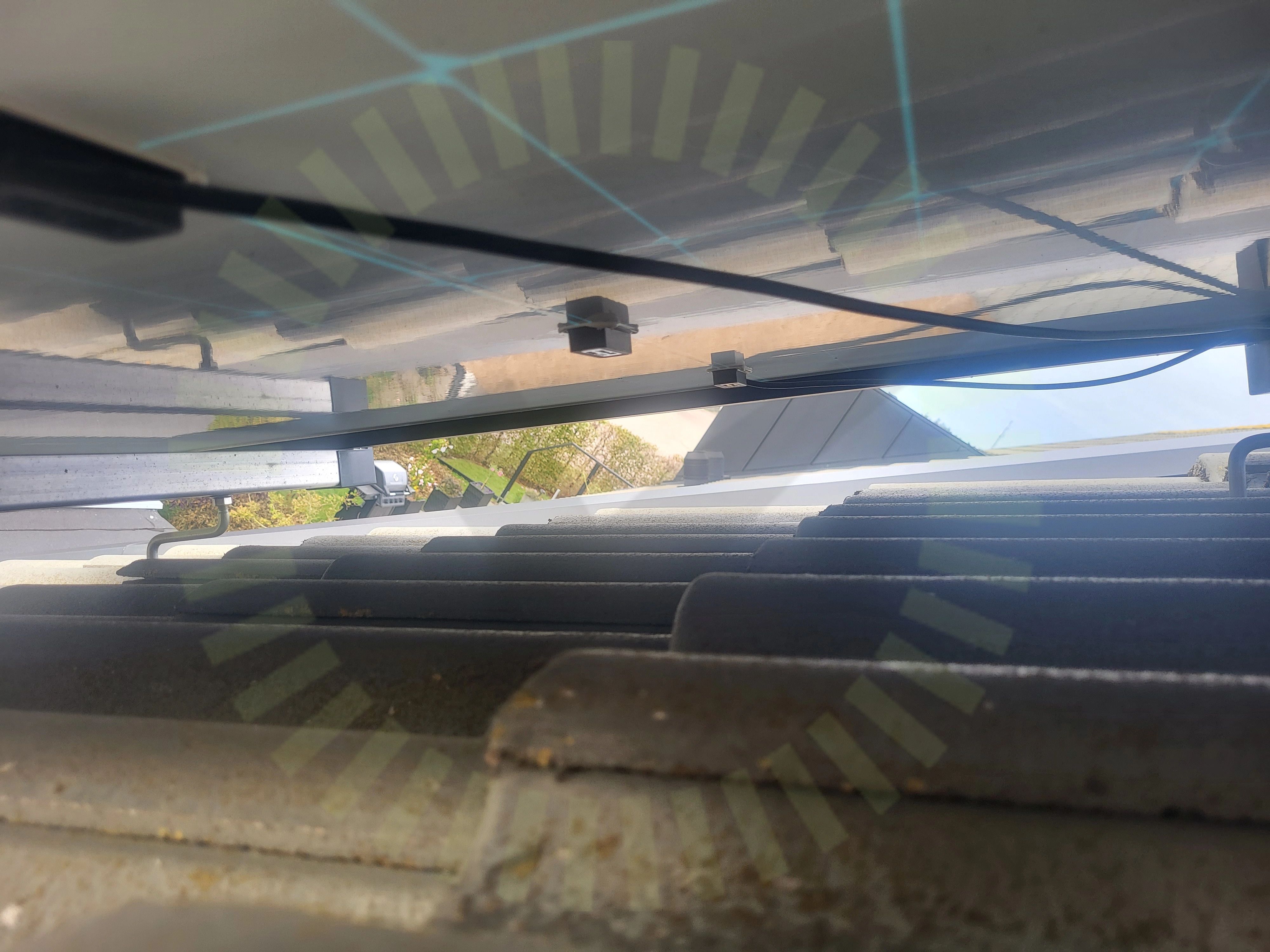

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

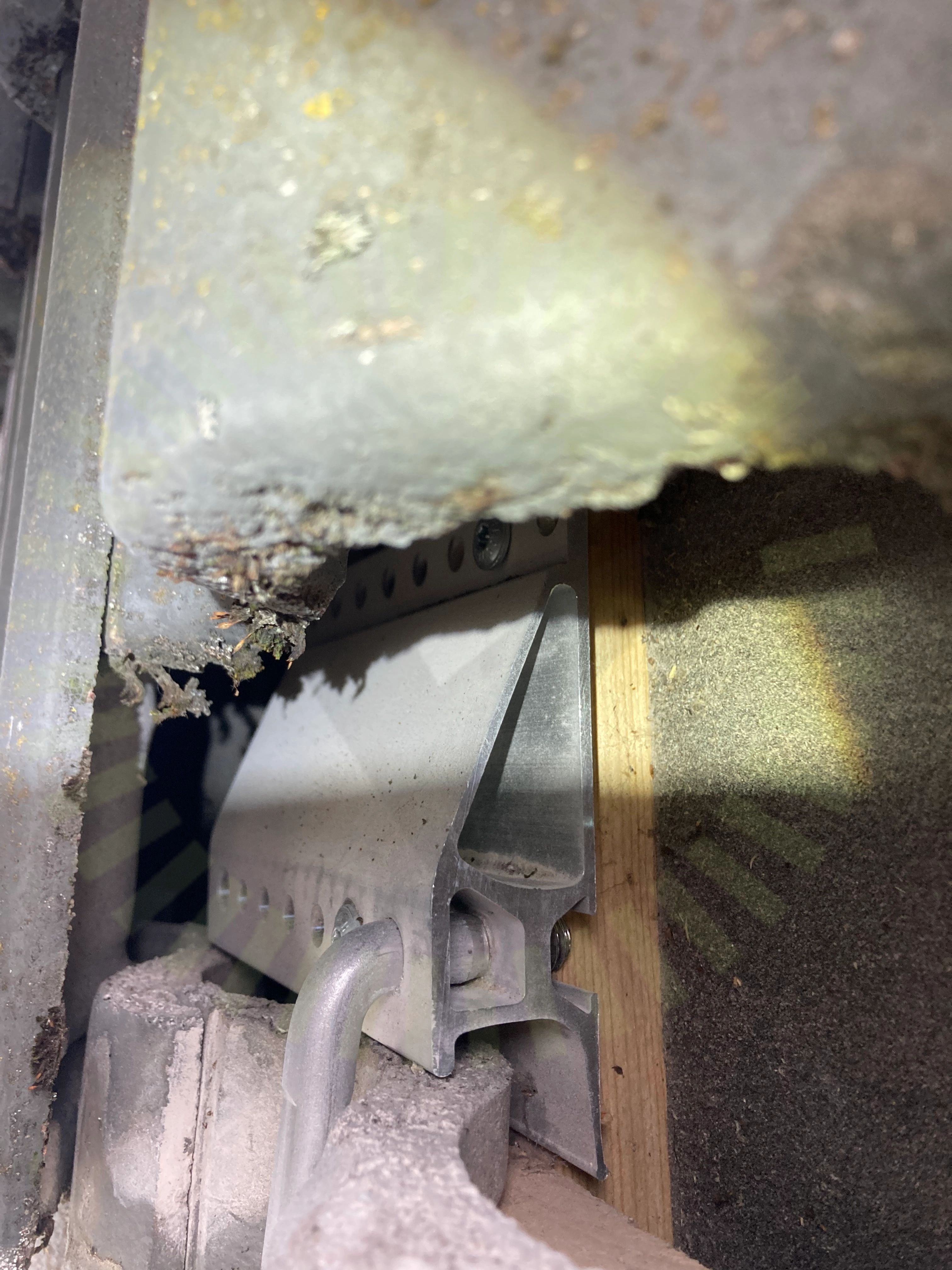

4.2 Råspontsinfästning

Inte godkänd

Råspåntsinfästning är felaktigt utförd. Fel antal skruvar är använda.

Novotegra: requirements for fixing roof hook on boarding

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

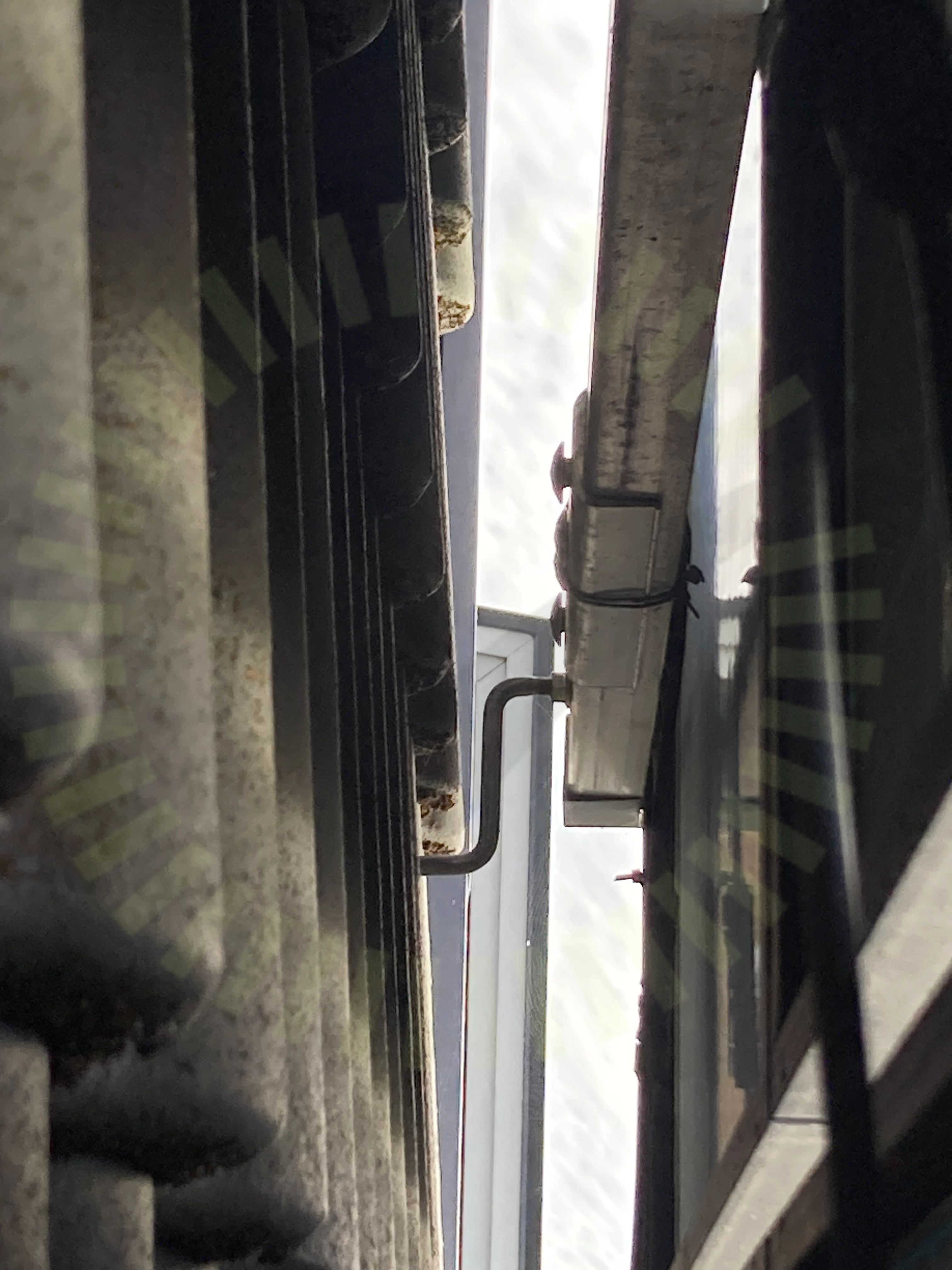

4.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

Novotegra: Tile Roof Top-fix: Manual, sida 10

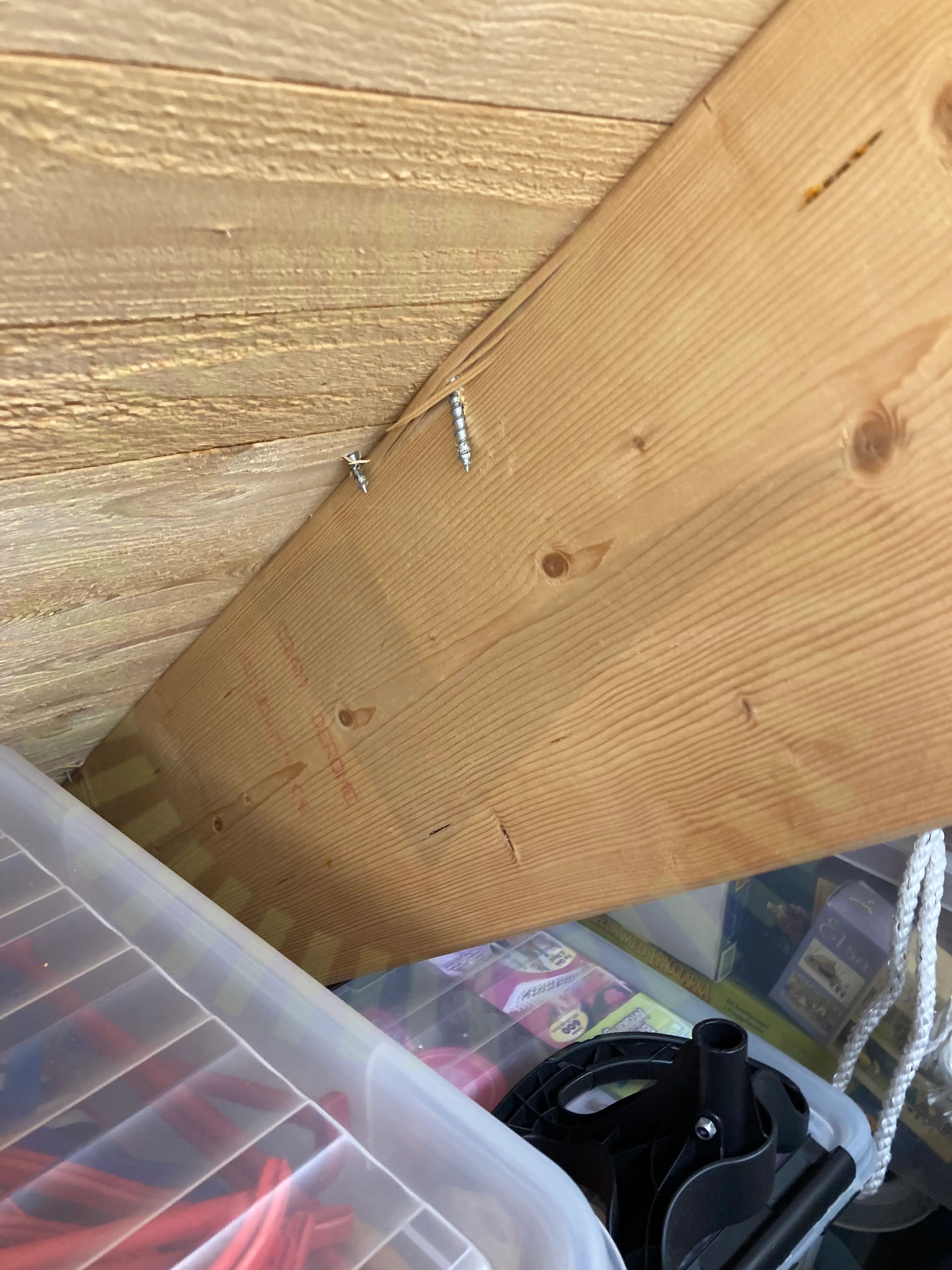

4.5 Takstolsinfästning

Inte godkänd

Takkrokarna är inte korrekt infästa i takstolar. Skruvar har missat.

Novotegra: Tile Roof Top-fix: Manual, sida 12

Godkända kontrollpunkter

17/22

Avstånd underliggande takpannaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPanelbreddPlaceringSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTaklutningTakpannor urspårningVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

2/5

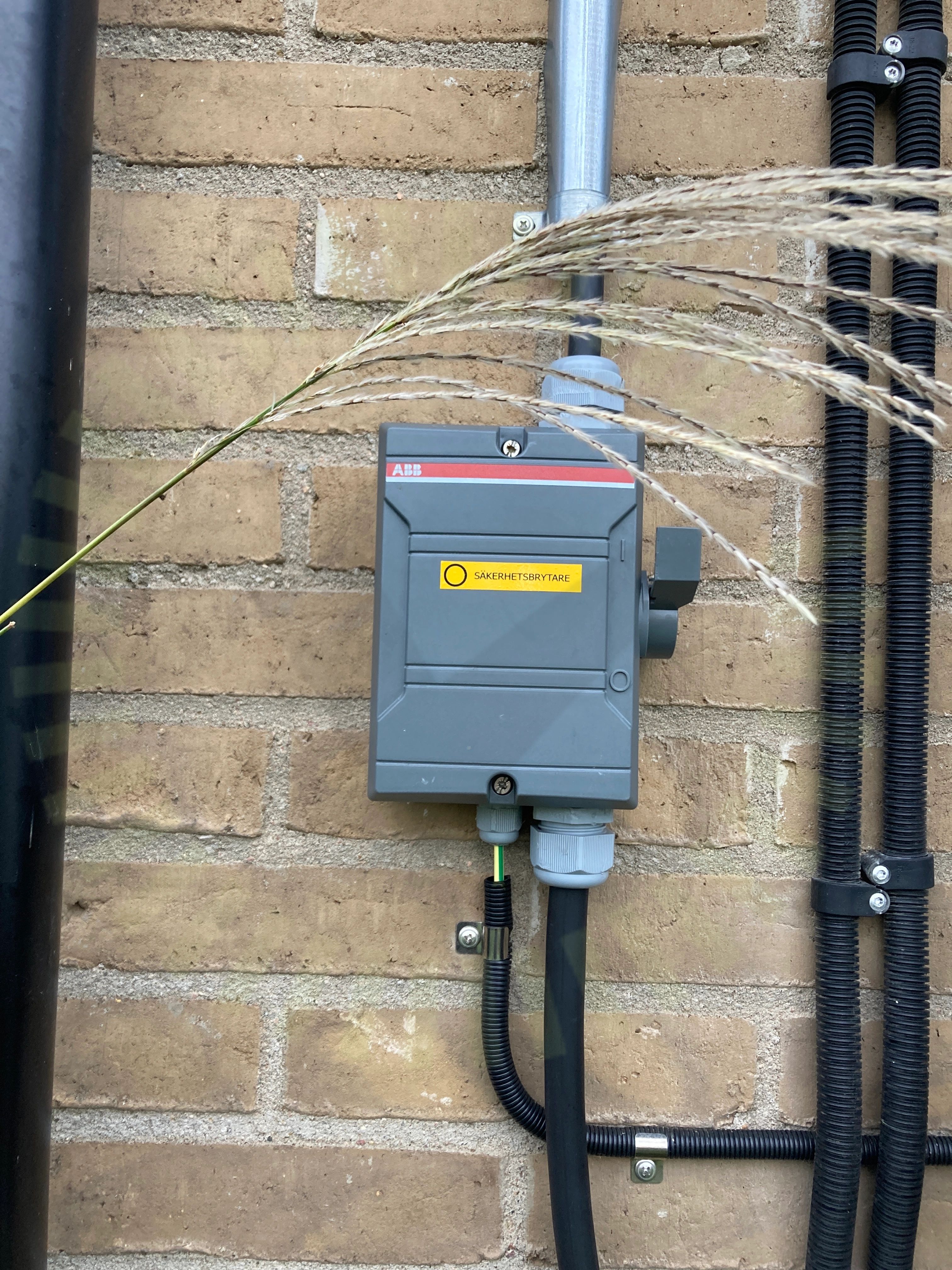

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

5.2 Varning för likspänning

Inte godkänd

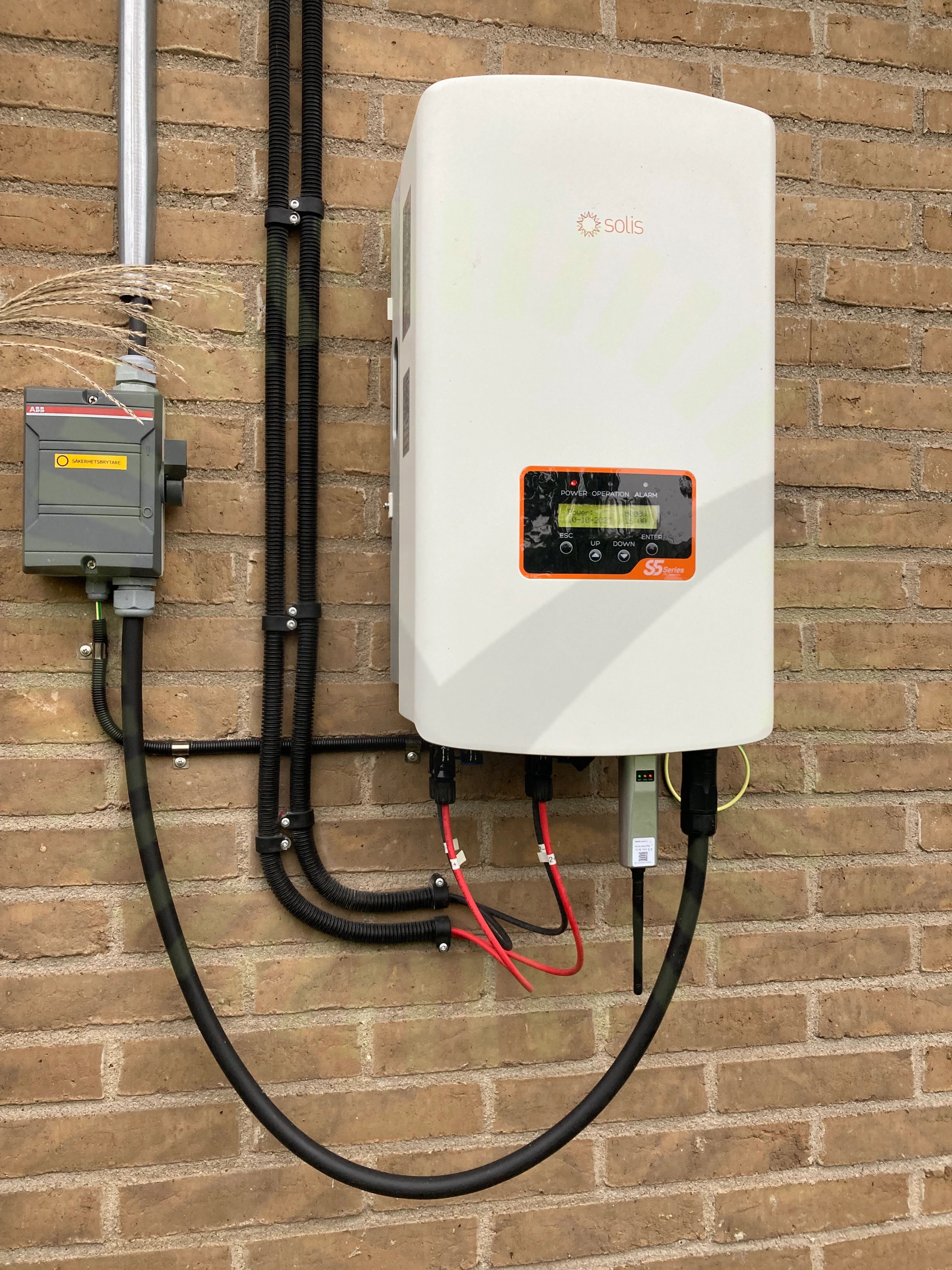

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

2/34

6.1 Dubbel matning

Inte godkänd

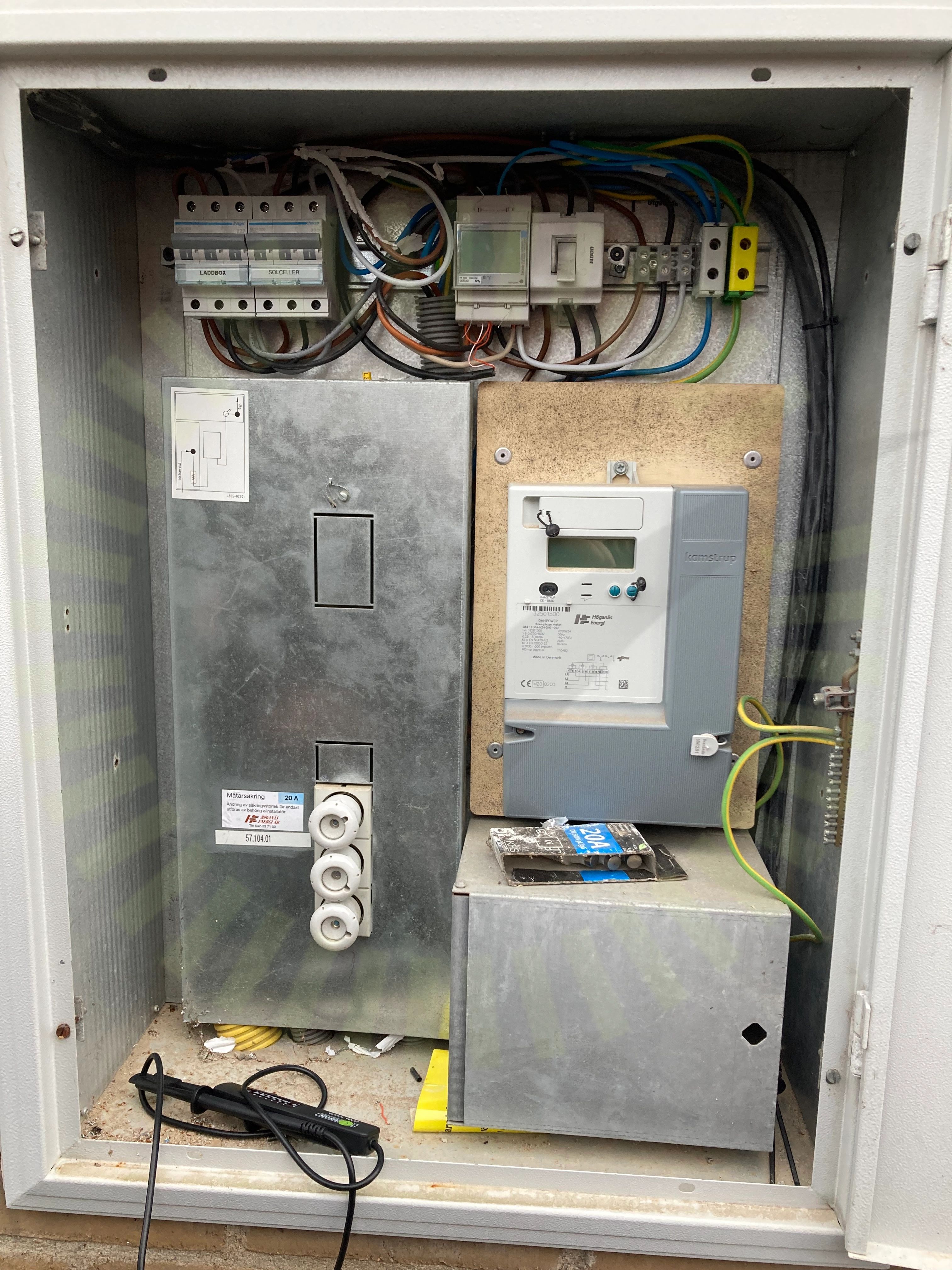

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

6.2 Skarp kant

Inte godkänd

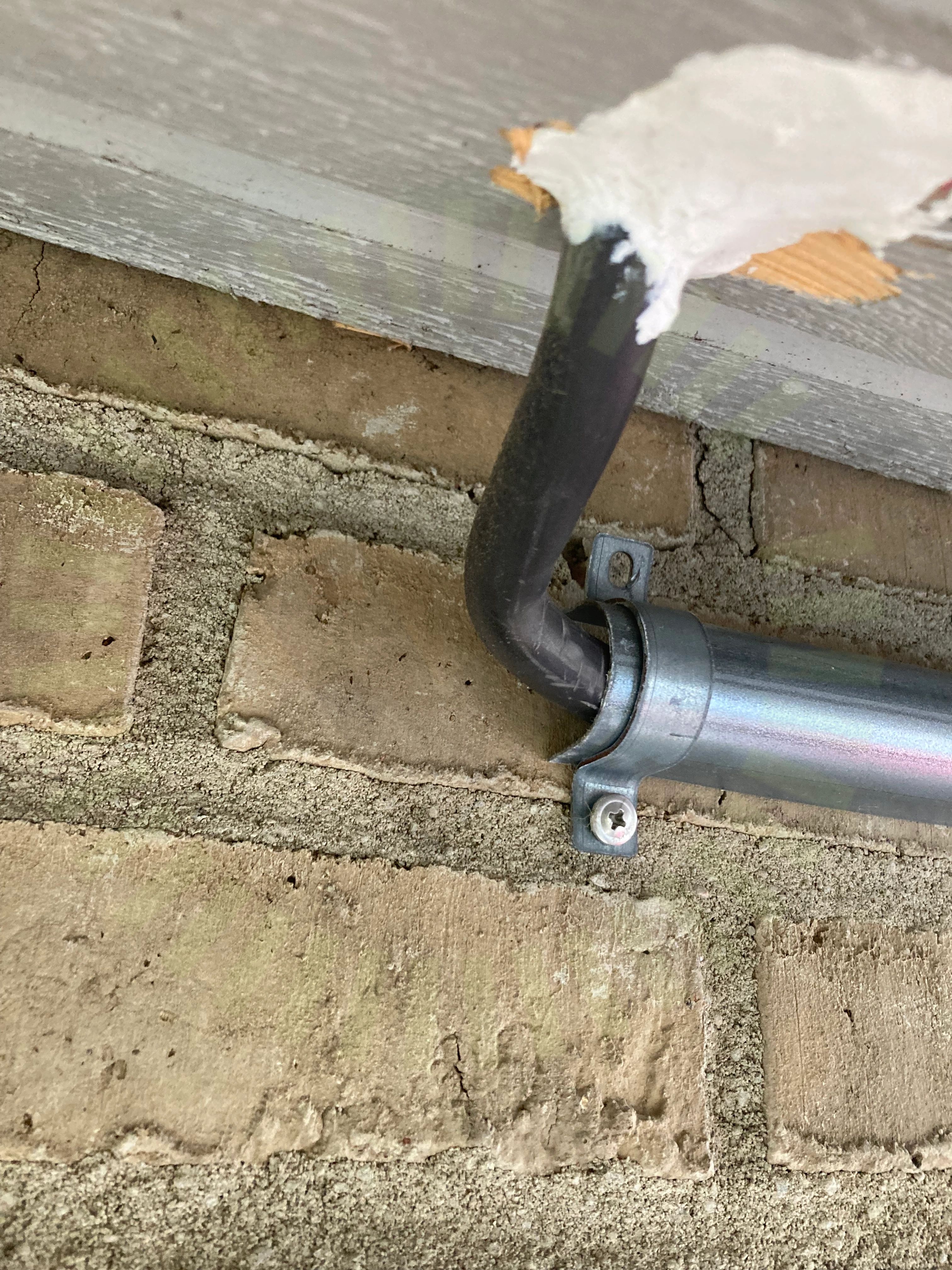

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

32/34

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
