1.1 Mätprotokoll DC
Inte godkändUnderlag för mätningar av DC strängar överlämnade i form av bilder på mätinstrument. Det framgår inte av bilderna vilken av mätningarna som hör till vilken sträng.
Besiktningsrapport
9.6
Installation genom
1KOMMA5°
Datum
13 augusti 2026
Ort
Järfälla, Stockholms län
95% godkända5% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemWeland Stål: Falsfäste
VäxelriktareFoxEss: 1Komma5: HI-(XXX)-V1
BatteriFoxEss: 1Komma5-BAT-4300-L(X)
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: DTSU666
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Godkända kontrollpunkter
13/13Avstånd närliggande objektAvstånd till växelriktareBatteri PEDC anslutning Fastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
3/3Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: 1Komma5° - Fullblack
Anmärkningar
2/17

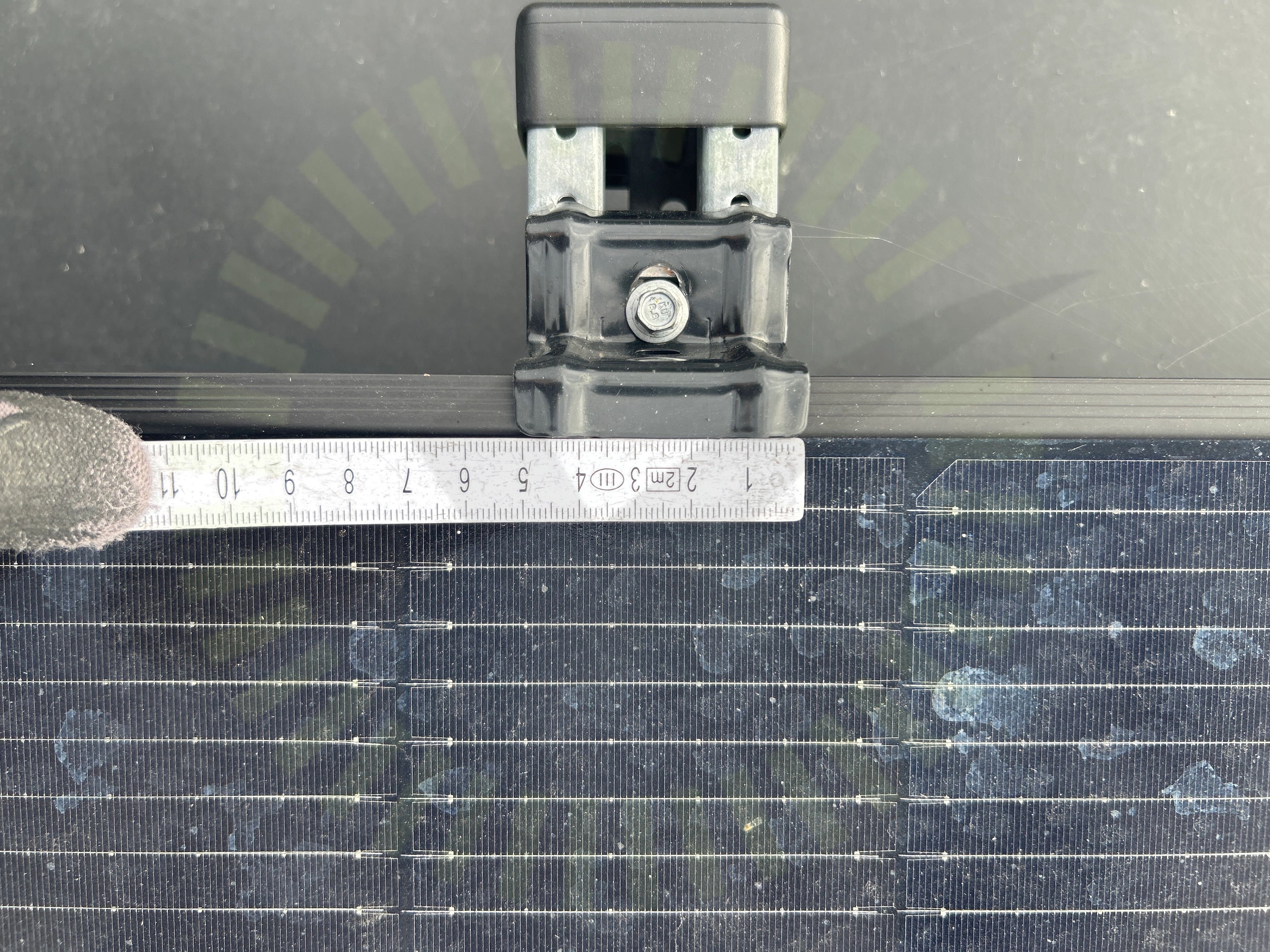

5.1 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små och följer inte tillverkarens anvisningar om att fästen ska vara minst 60 mm.
1KOMMA5°: Module Installation manual EN 23.07, Sida 17
5.2 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
1KOMMA5°: Module Installation manual EN 23.07, Sida 15
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1: Weland Stål: Falsfäste
Anmärkningar
2/20

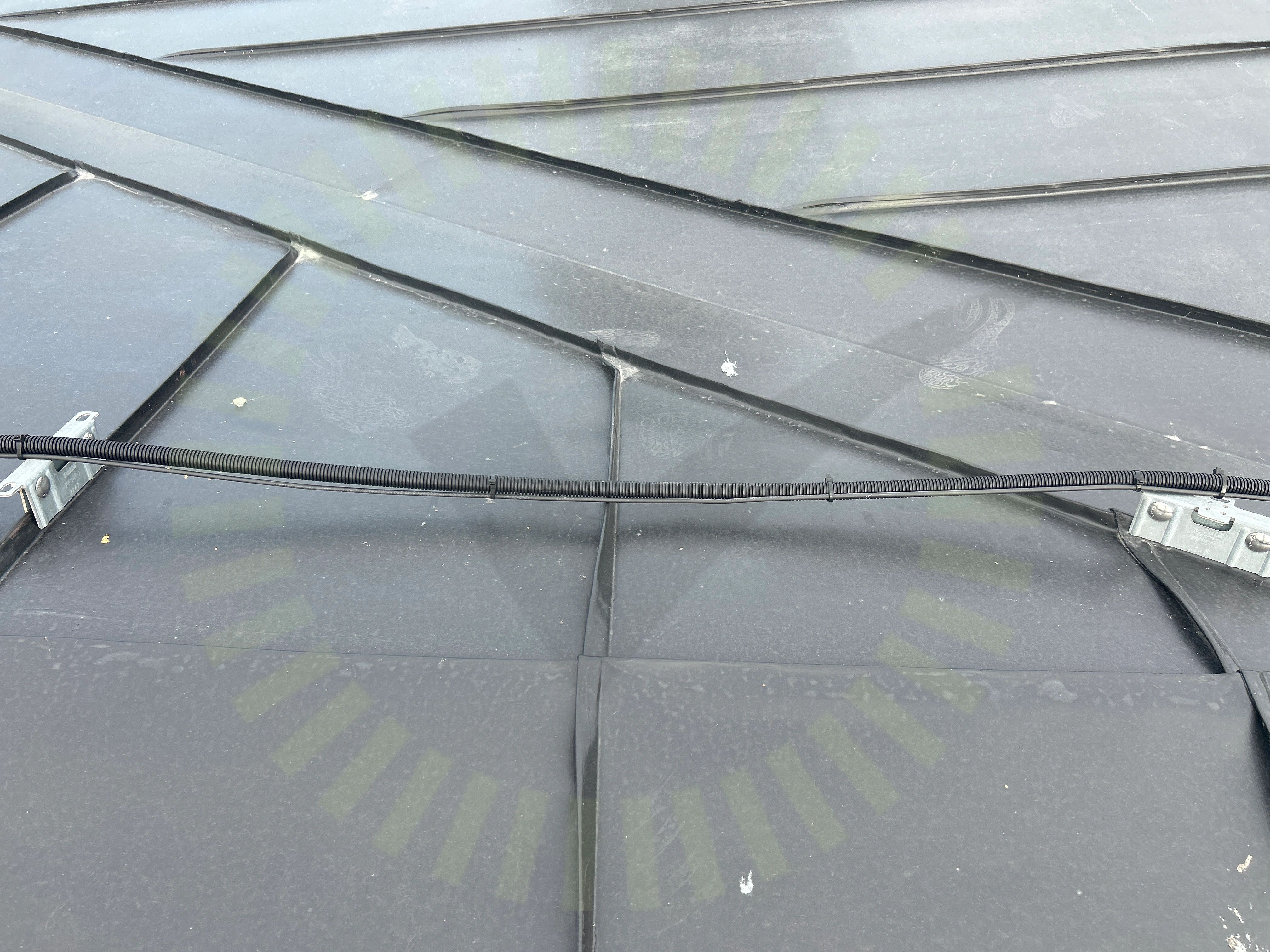

6.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte uppfäst med tillräckligt stöd. Kablage ligger mot takytan på flera ställen.
SS 436 40 00 (712.522.101)
6.2 Potentialutjämningsledare
Inte godkändPotentialutjämningsledare är inte lämpligt fastsäkrad.
SS 436 40 00, 712.542.103
Godkända kontrollpunkter
17/20DC kabel förläggningFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämmorPanelramens höjdPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/20Underbyggnad
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
32/36AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
4/36DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
