Besiktningsrapport

8.9

Installation genom

EcoKraft

Datum

12 maj 2023

Ort

Hindås, Västra Götalands län

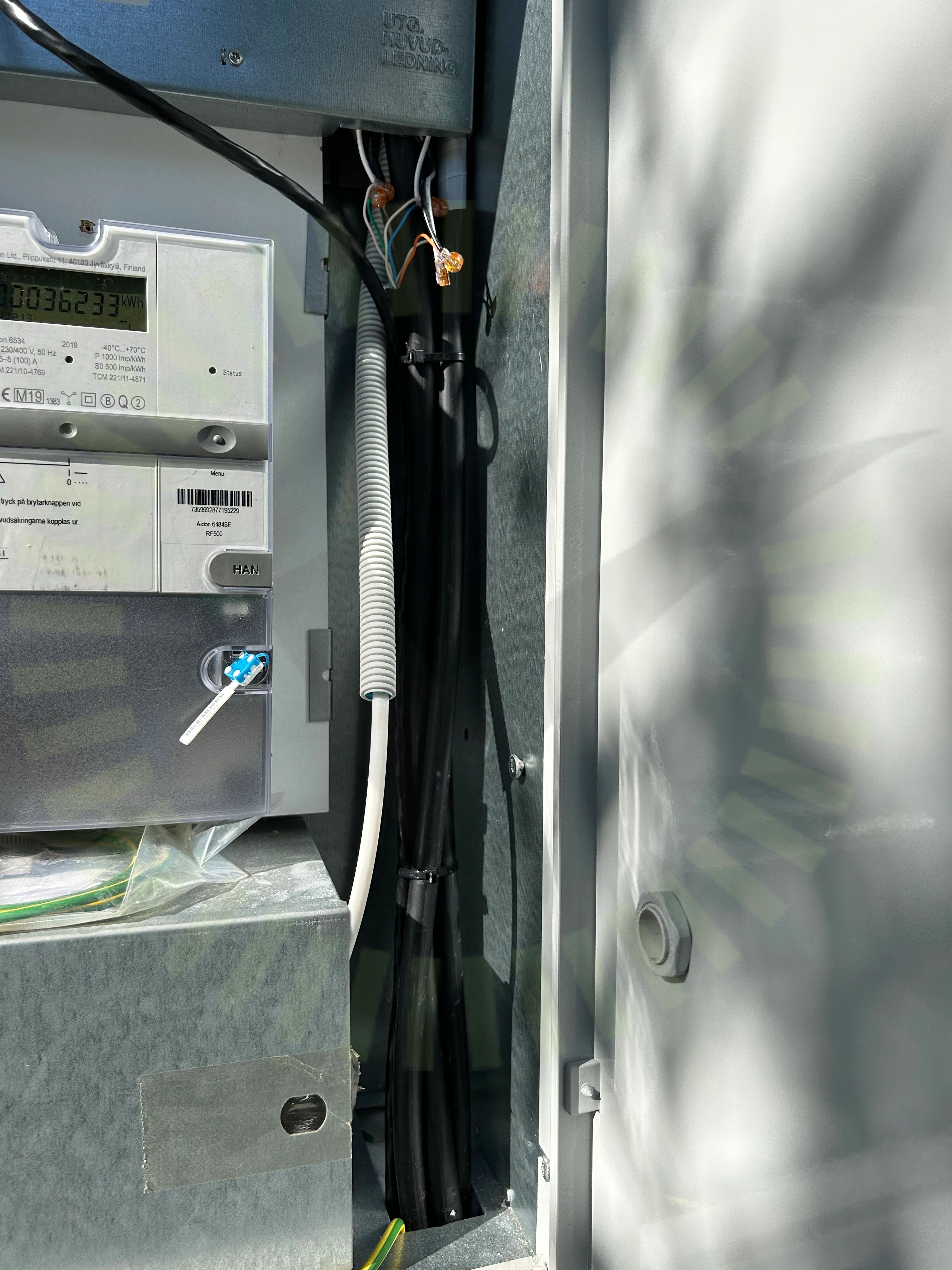

Kopplingslåda

Jordning av chassi

Kabeluppfästning

+ 2

89% godkända11% ej godkända

Om installationen

PanelerSolarWatt: Vision H 3.0

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareSMA: STP (12-25)-50

BatteriSonnen

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/1

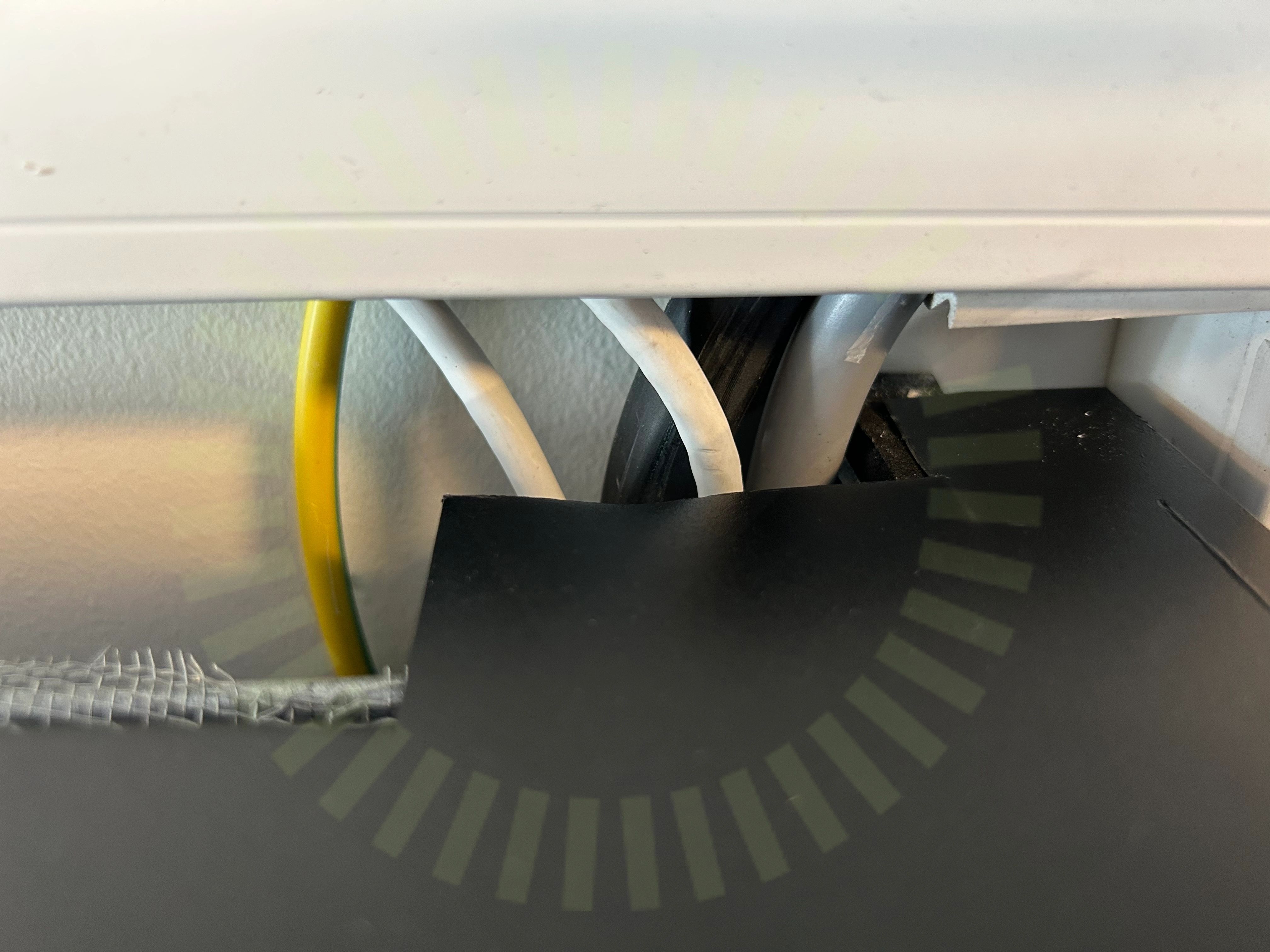

1.1 stålkant

Inte godkänd

Vass kan. lätt att skada kabel då hela stålhöljet går att ta av och på.

K2: SingleRail: CrossHook 3S

Anmärkningar

1/29

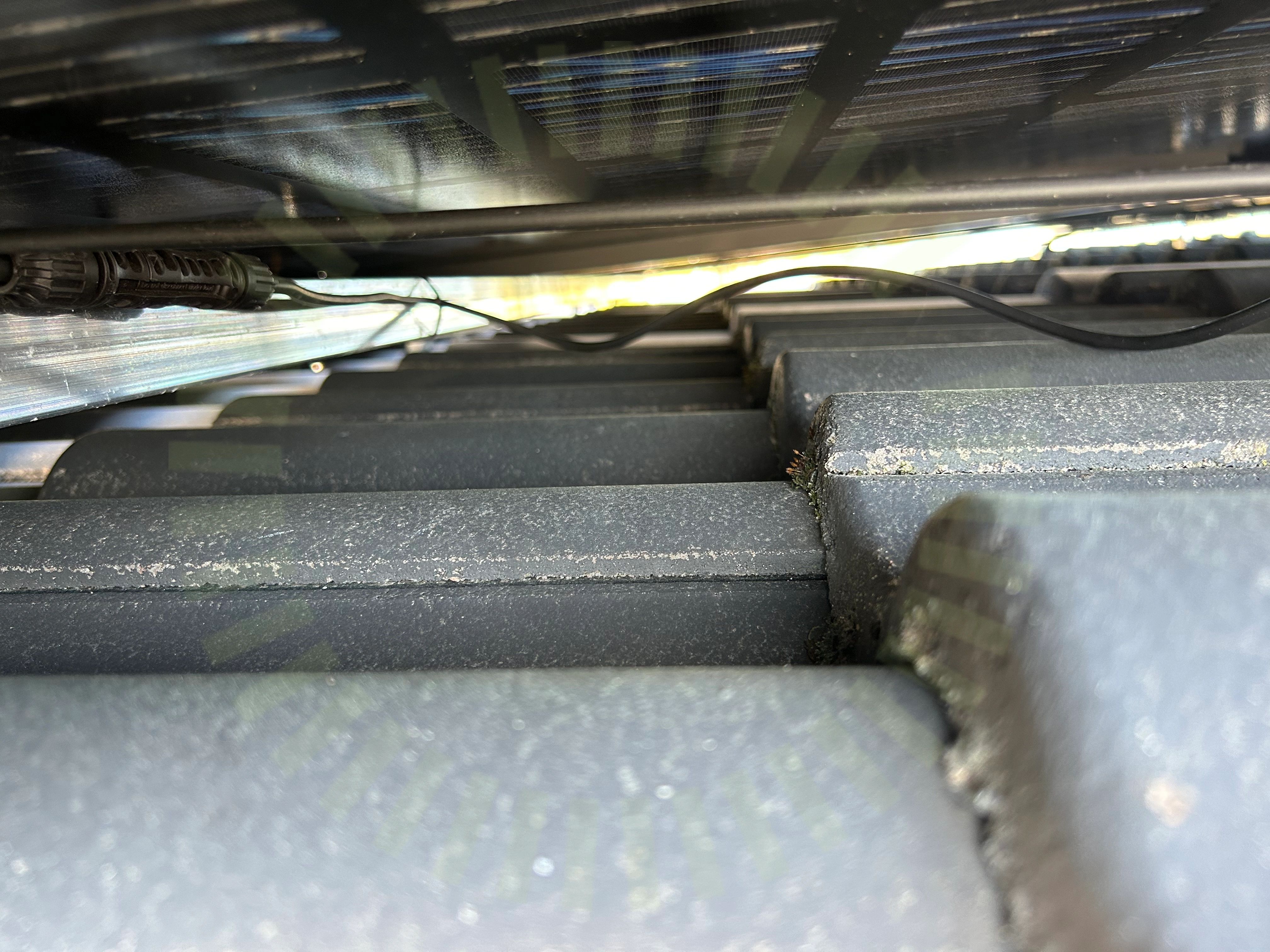

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Godkända kontrollpunkter

25/29

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsbreddTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

3/29

Infästning utanför takstolTakgenomföringTakstolsinfästning

SMA: STP (12-25)-50

Anmärkningar

6/38

3.1 Avtal

Inte godkänd

I offerten står det schletter men det sitter k2 på taket.

Avtal

3.2 AC kablage skarp kant

Inte godkänd

Kabel ligger mot vassa kanter uppe och nere i fasadskåp

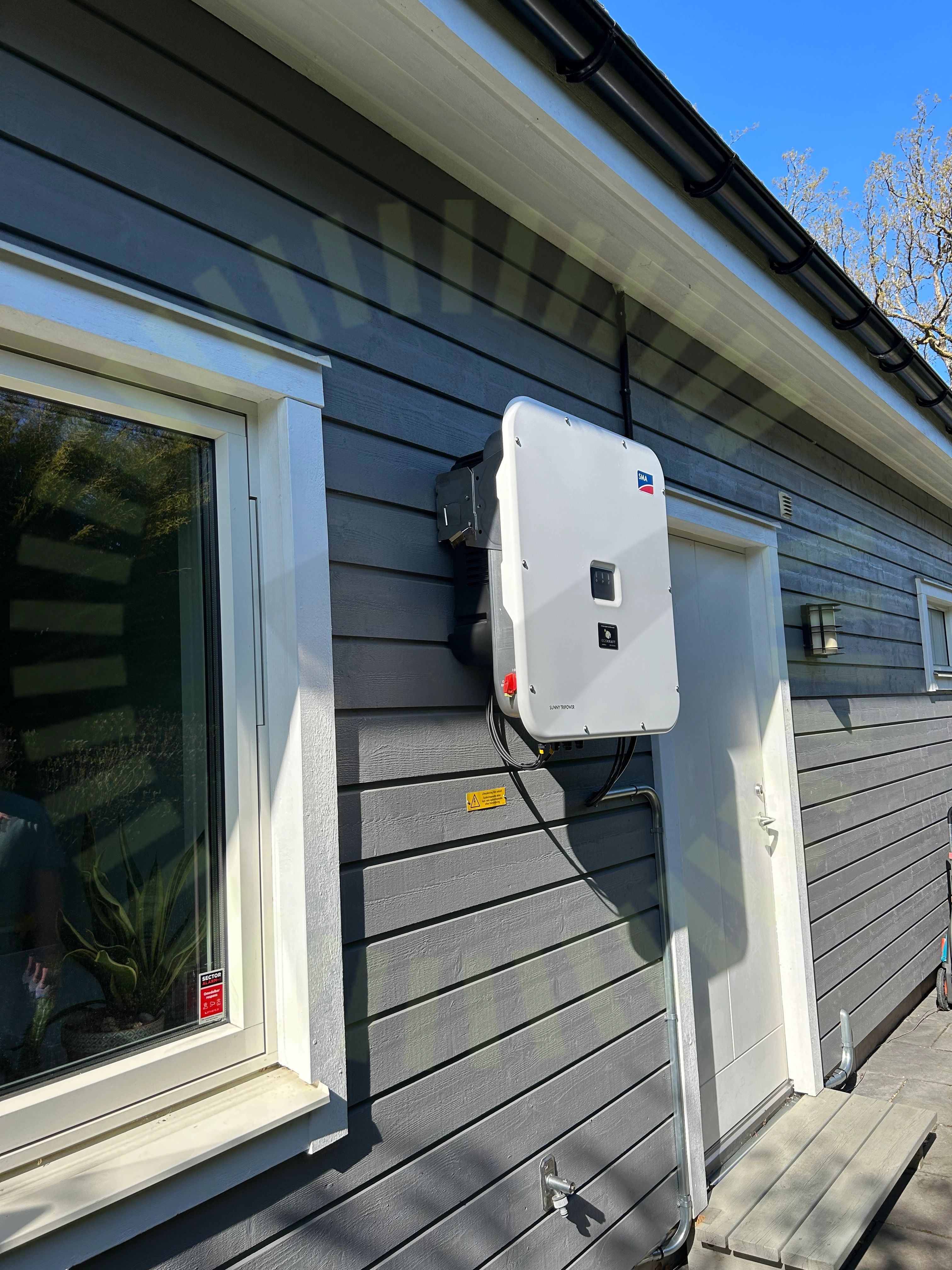

3.3 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.

Operating manual, STPxx-50-BE-en-10, Sida 24

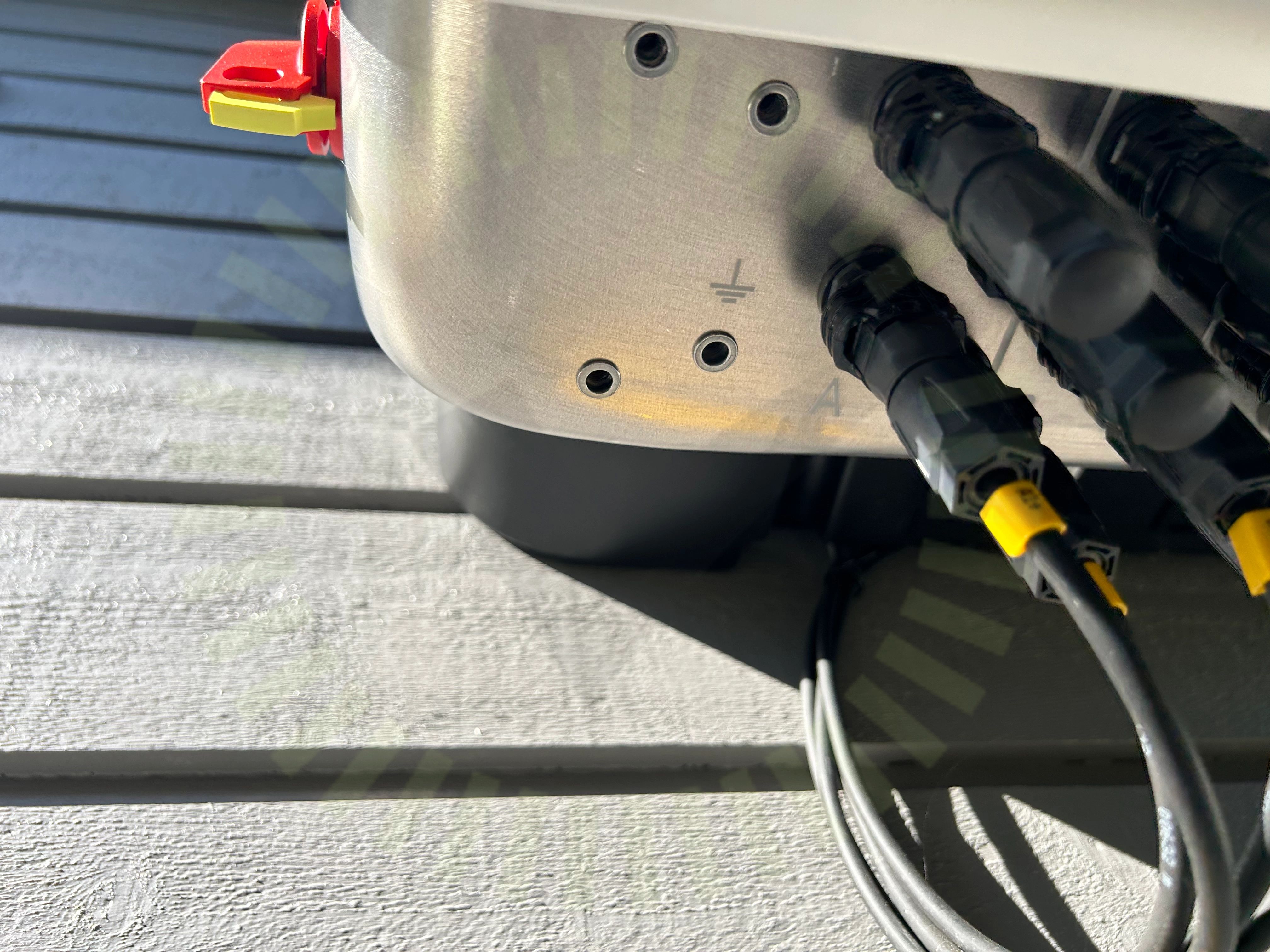

3.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Operating manual, STPxx-50-BE-en-10, Sida 35

3.5 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

3.6 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

32/38

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningPlaceringTillförlitligt fästVarning för backspänningMax total effektMärkningSkadat kablageSäkringsdimensionUppskalad ledareVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

SolarWatt: Vision H 3.0

Anmärkningar

1/12

4.1 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Godkända kontrollpunkter

10/12

DräneringshålFästens placeringKablarnas böjradieKlämmornas överlappningKontakter skyddadeMellanrumPunktbelastningSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/12

Förbindelse av kontakter

Sonnen

Anmärkningar

1/10

5.1 Driftsättning

Inte godkänd

Felärende för batteri är anmält till installatör.

Godkända kontrollpunkter

9/10

Anslutning batteriCT klämmorFastsäkring av produktFritt avstånd runt batteriJordfelsbrytareKablageKommunikationRakt ståendeUtrymme

Växelriktare

Anmärkningar

1/1

6.1 Jordkabel

Inte godkänd

Jordkabel till eget jordspett är inte lämpligt förlagd.
