2.1 Väderskydd
Inte godkändBatteriet är inte väderskyddat.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 4
Besiktningsrapport
9.4
Installation genom
Takkraft
Datum
23 april 2026
Ort
Gustavsberg, Stockholms län
96% godkända4% ej godkända
Om installationen
PanelerAIKO: MAH60Db
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörEastron: Sigen Sensor TP-CT120-DH
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/18Godkända kontrollpunkter
17/18Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBakomliggande materialBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymme
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: AIKO: MAH60Db
Anmärkningar
1/16

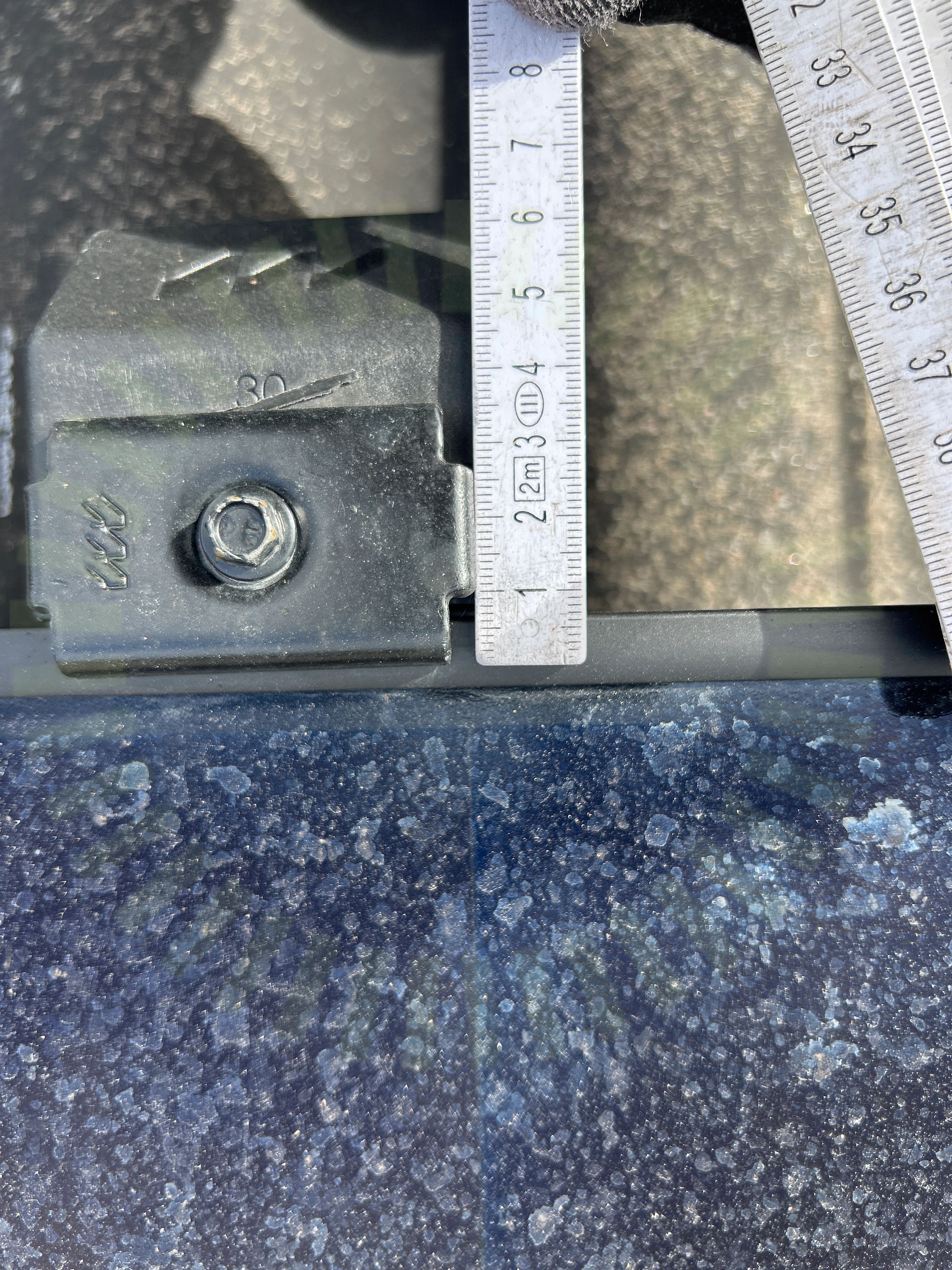

5.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
AIKO PV Module Installation Manual Dual Glass Module version 202502 sid 17.
Godkända kontrollpunkter
15/16Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
24/24Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/7

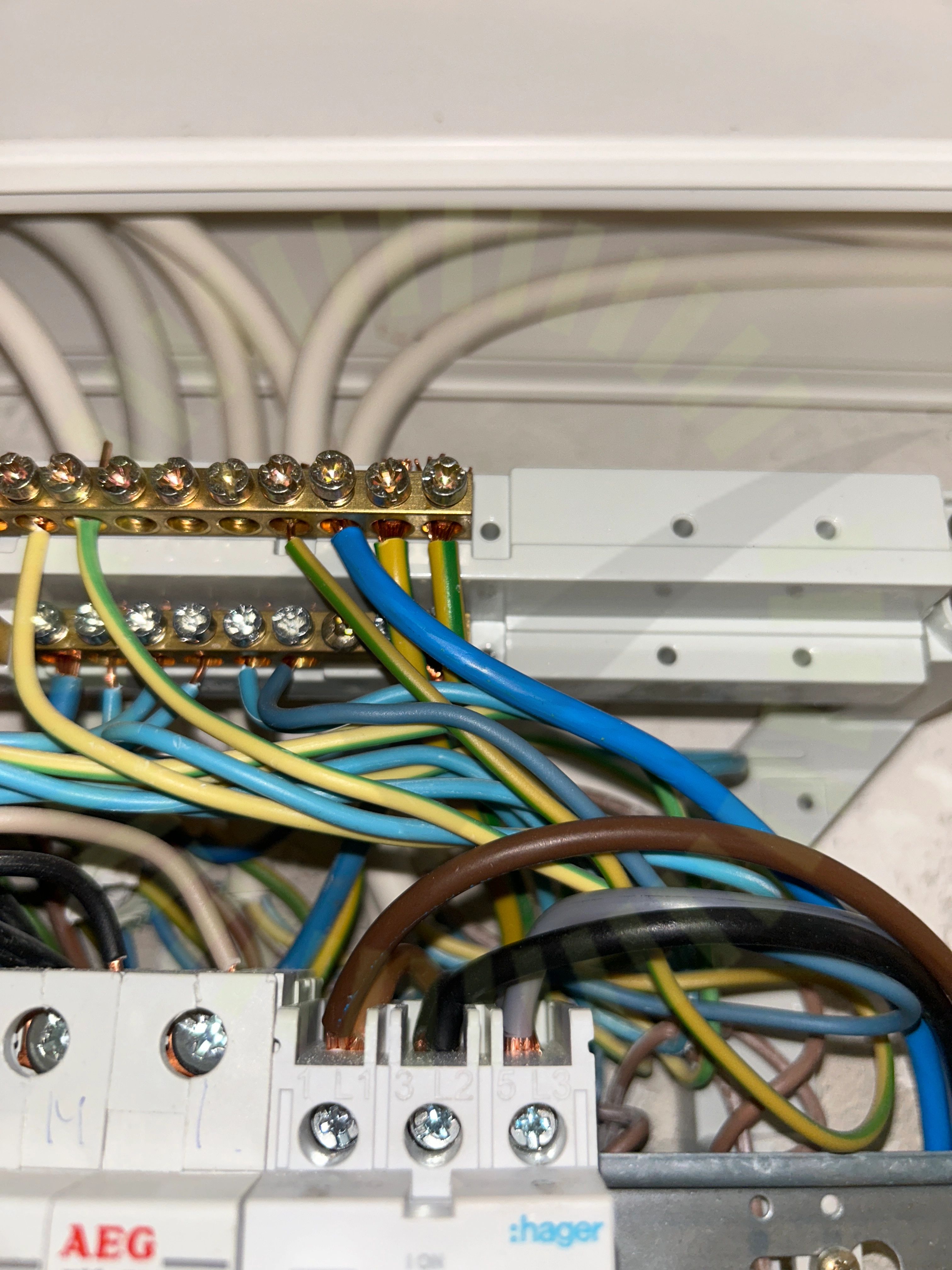

7.1 PEN-ledare
Inte godkändPEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
6/7FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4
8.1 Varning för backspänning
Inte godkändMärkning är inte tillförlitligt fäst.
SEK 457, Sida 42
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för likspänning
Växelriktare
Anmärkningar
2/379.1 Väderskydd
Inte godkändVäxelriktaren är inte väderskyddad.
Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 4
9.2 Fastsäkring av produkt
Inte godkändLåsningsskruv ej åtdragen.
Sigen Hybrid (3.0-12.0) TP2 series Installation Guide, Version 1, Sida 7
Godkända kontrollpunkter
35/37AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFunktionsjordLikspänningskomponenterMekanisk påverkanPlaceringStress på kontakterFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
