Besiktningsrapport

9.5

Installation genom

Sesol

Datum

2 oktober 2023

Ort

Nacka, Stockholms län

Infästning

Avstånd närliggande objekt

Jordning av chassi

+ 2

92% godkända8% ej godkända

Om installationen

PanelerLongi LR5-66HPH

MontagesystemWeland Stål: Papptak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/12

2.1 Batteri PE

Inte godkänd

Batteri är inte korrekt jordat. PE kabel går från batteri till växelriktarens chassi men inte vidare till jordpunkt.

Godkända kontrollpunkter

11/12

AvståndAvstånd till växelriktareFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tak 1, Longi LR5-66HPH

Godkända kontrollpunkter

14/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

2/24

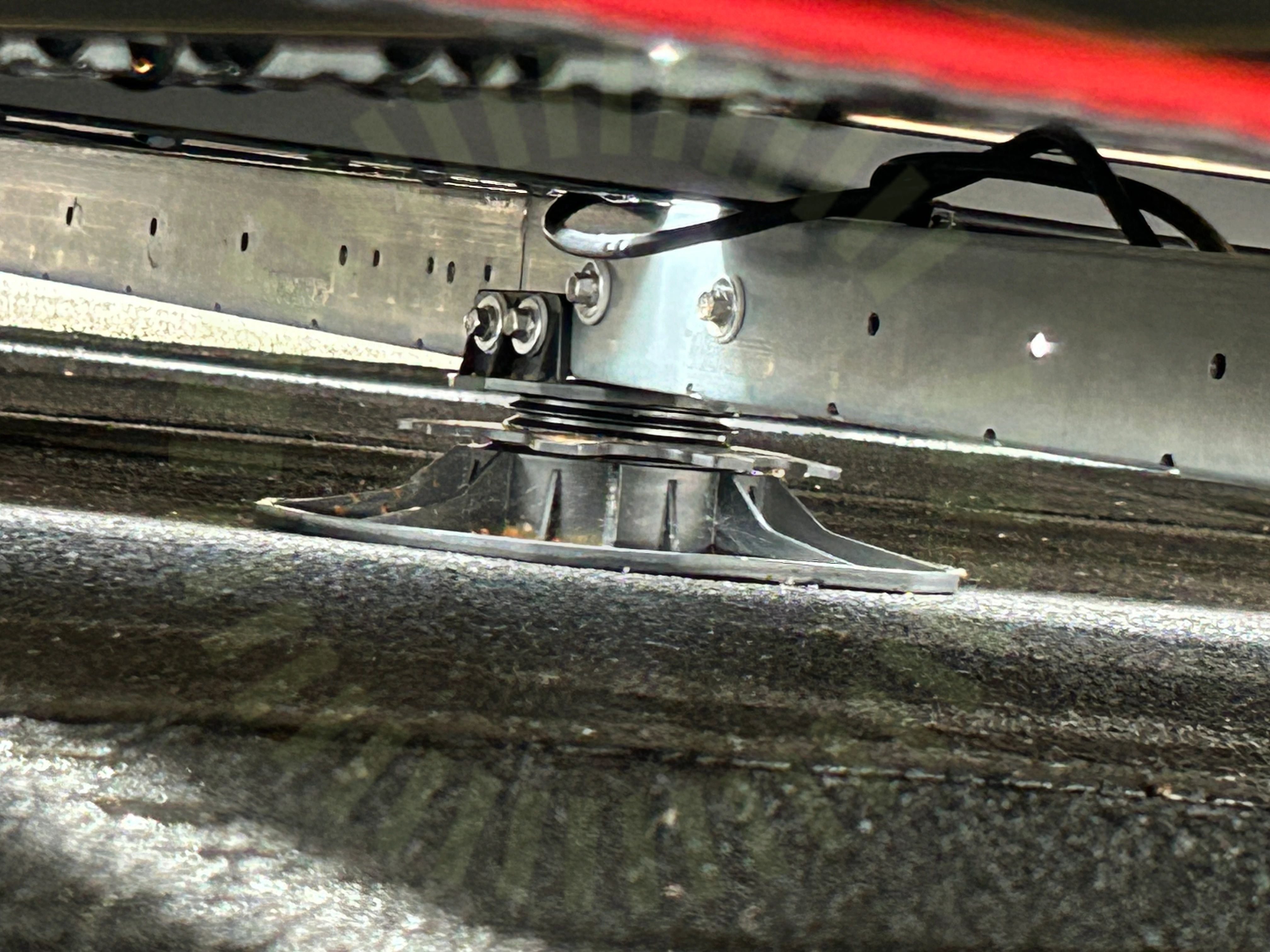

4.1 Infästning

Inte godkänd

C-profil är inte fäst i tätskiktsplattan korrekt. Mutter är inte åtdragen.

MA5103 Sid 1 (2) | Version 7 - 230914

4.2 Stödplatta

Inte godkänd

Använd stödplatta är inte från Weland Stål.

MA5103 Sid 2 (2) | Version 7 - 230914

Godkända kontrollpunkter

21/24

Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningStödplattans fastskruvningStödplattans placeringSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/24

Infästning i råspont

Undercentral

Godkända kontrollpunkter

6/6

BöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas vid undercentral.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

4/35

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

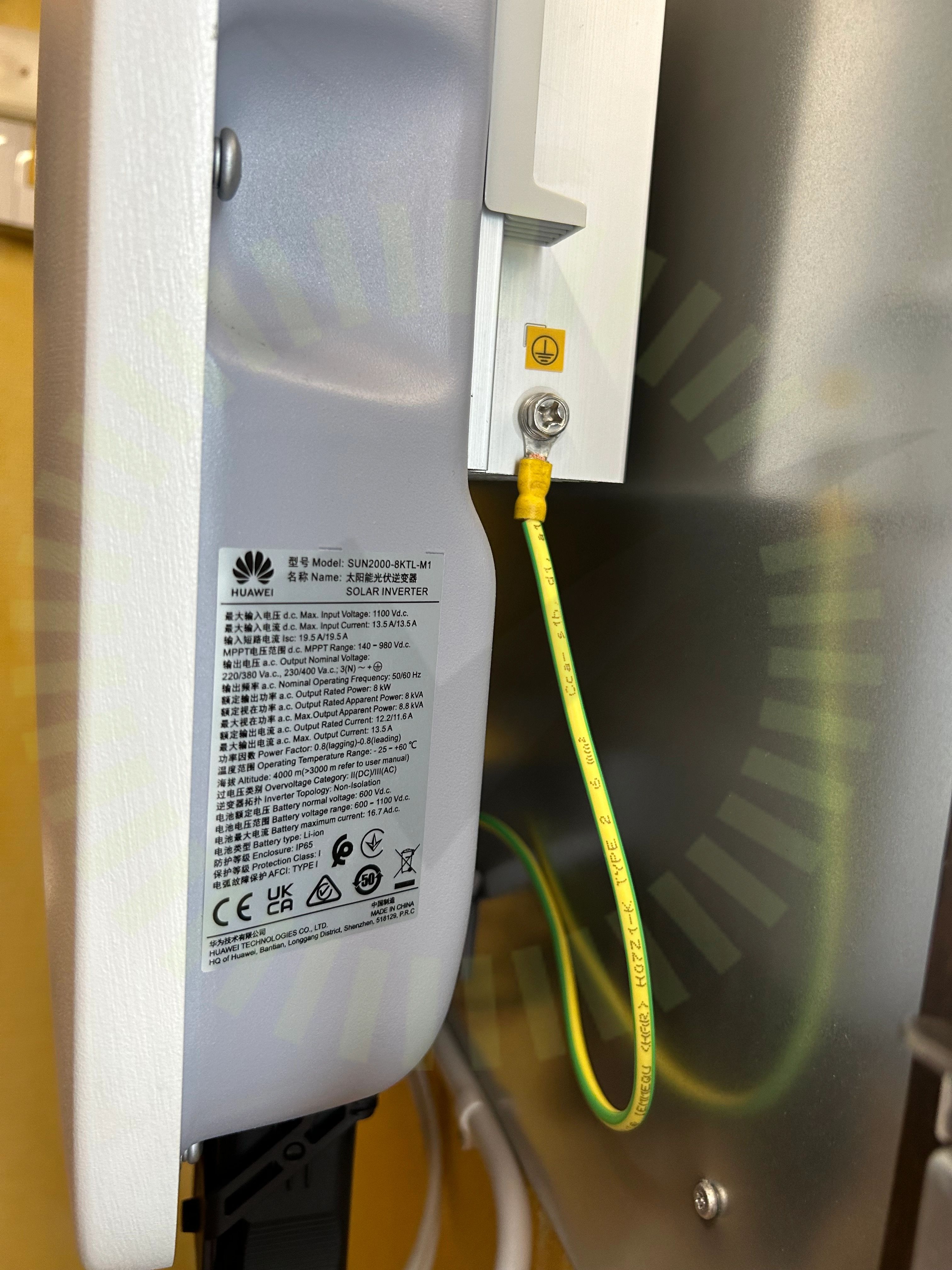

7.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar. Kabeln i bild går till batteriet.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

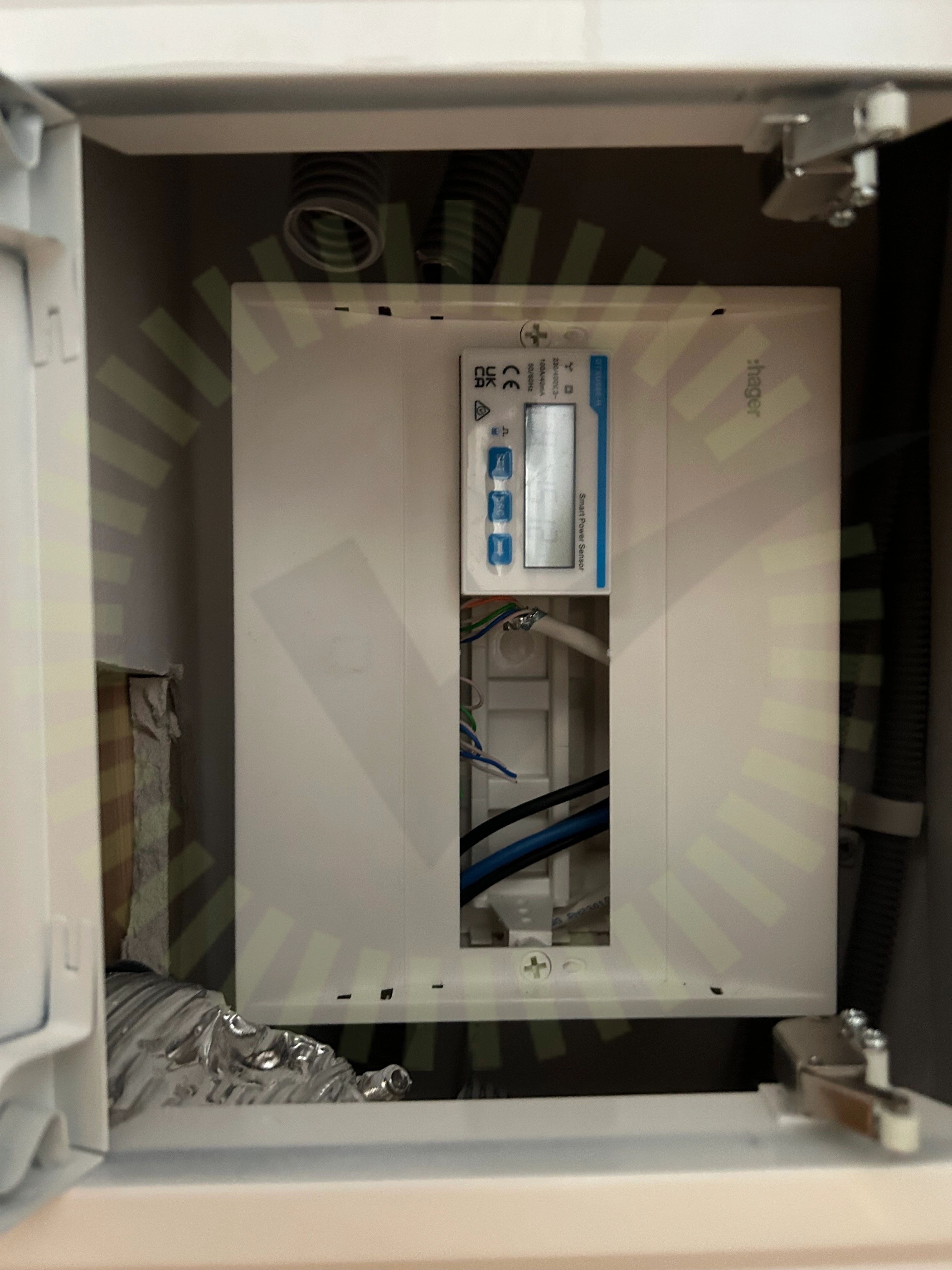

7.3 Kapsling Smartmätare

Inte godkänd

Kapsling saknar beröringsskydd.

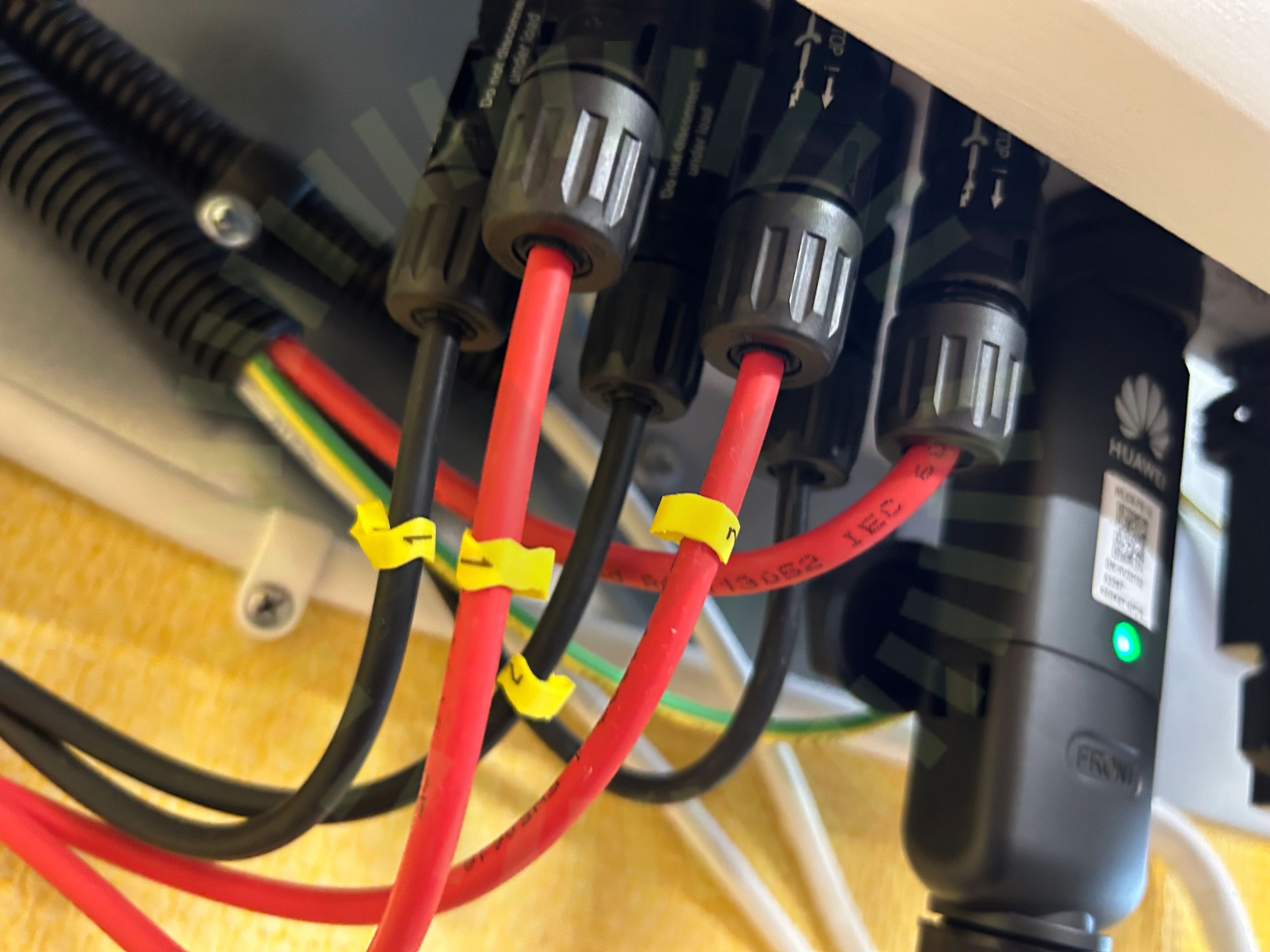

7.4 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakt dras mot vägg.

Godkända kontrollpunkter

31/35

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
