Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

1KOMMA5°

Datum

29 juni 2023

Ort

Färlöv, Skåne län
Skenornas infästning
Föremål mot bakstycke
Kopplingslåda
84% godkända16% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG15-20RT
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/26

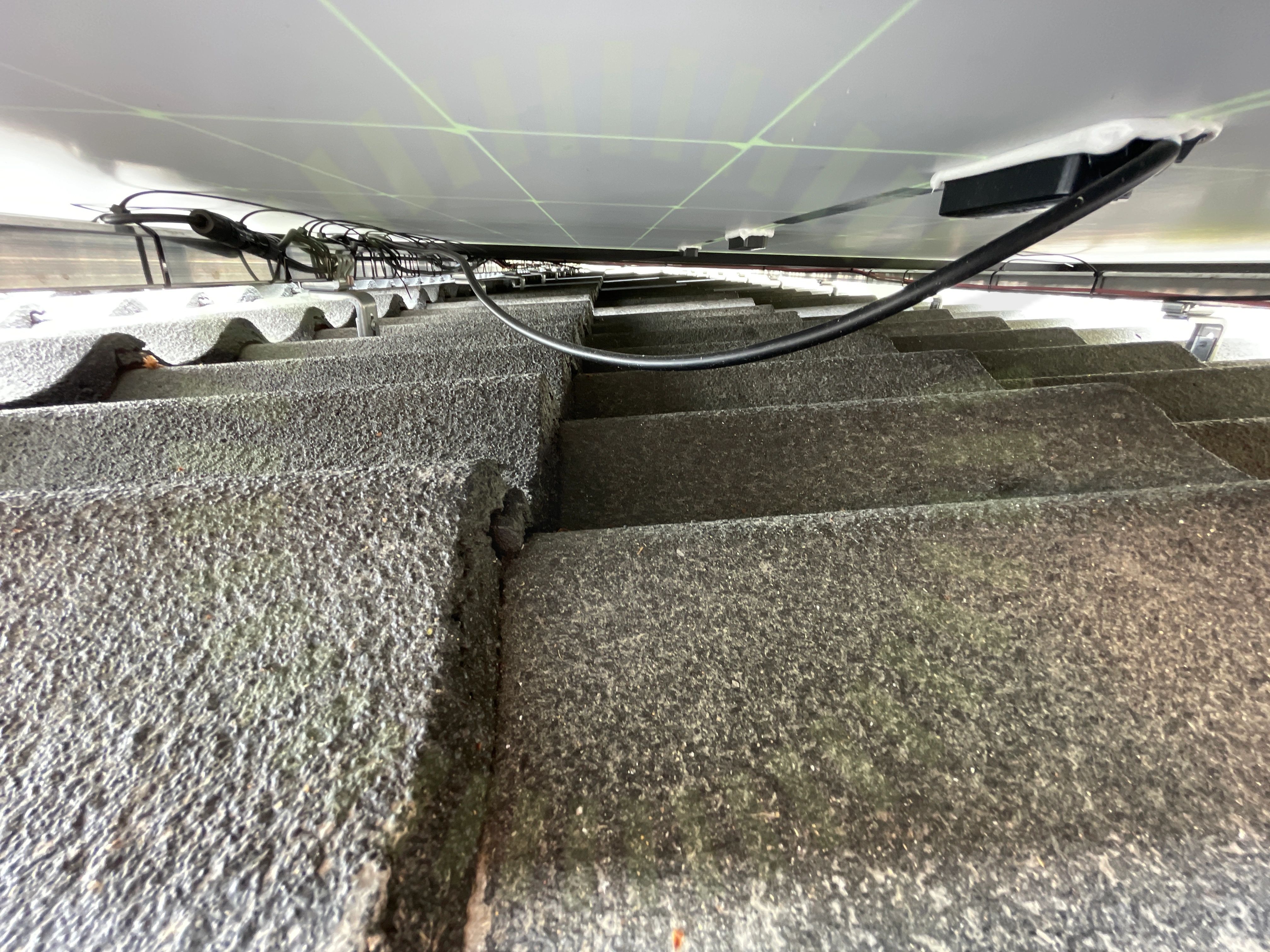

Kabeluppfästning

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd under samtliga panelytor.

Skenornas infästning

2.2 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten så att dem flyter en bit ovanför, detta generellt under samtliga panelytor.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt CC mått 600mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/26
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

6/16

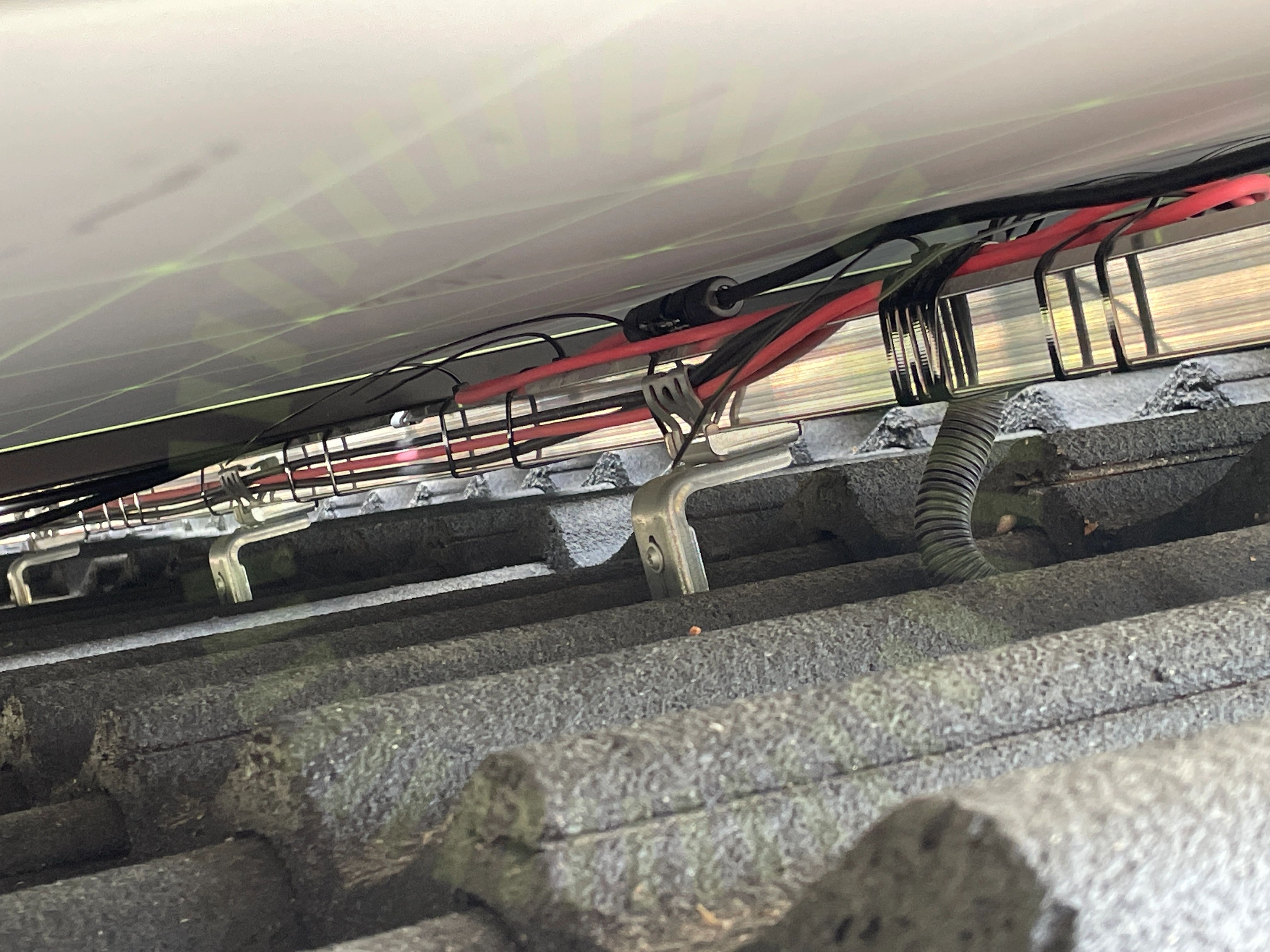

Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mot panelens bakstycke under samtliga panelytor. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.

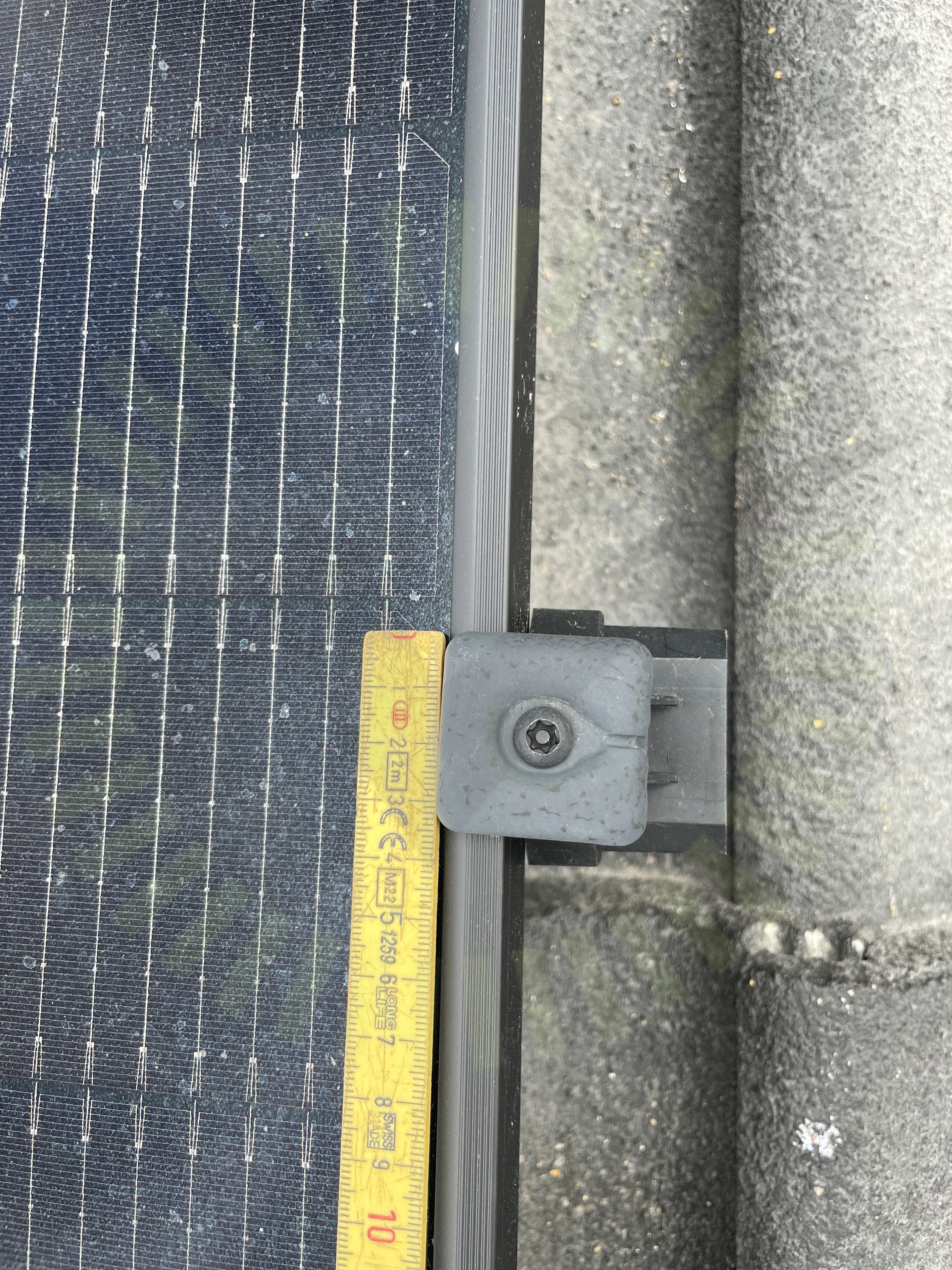

Klämmornas storlek

3.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

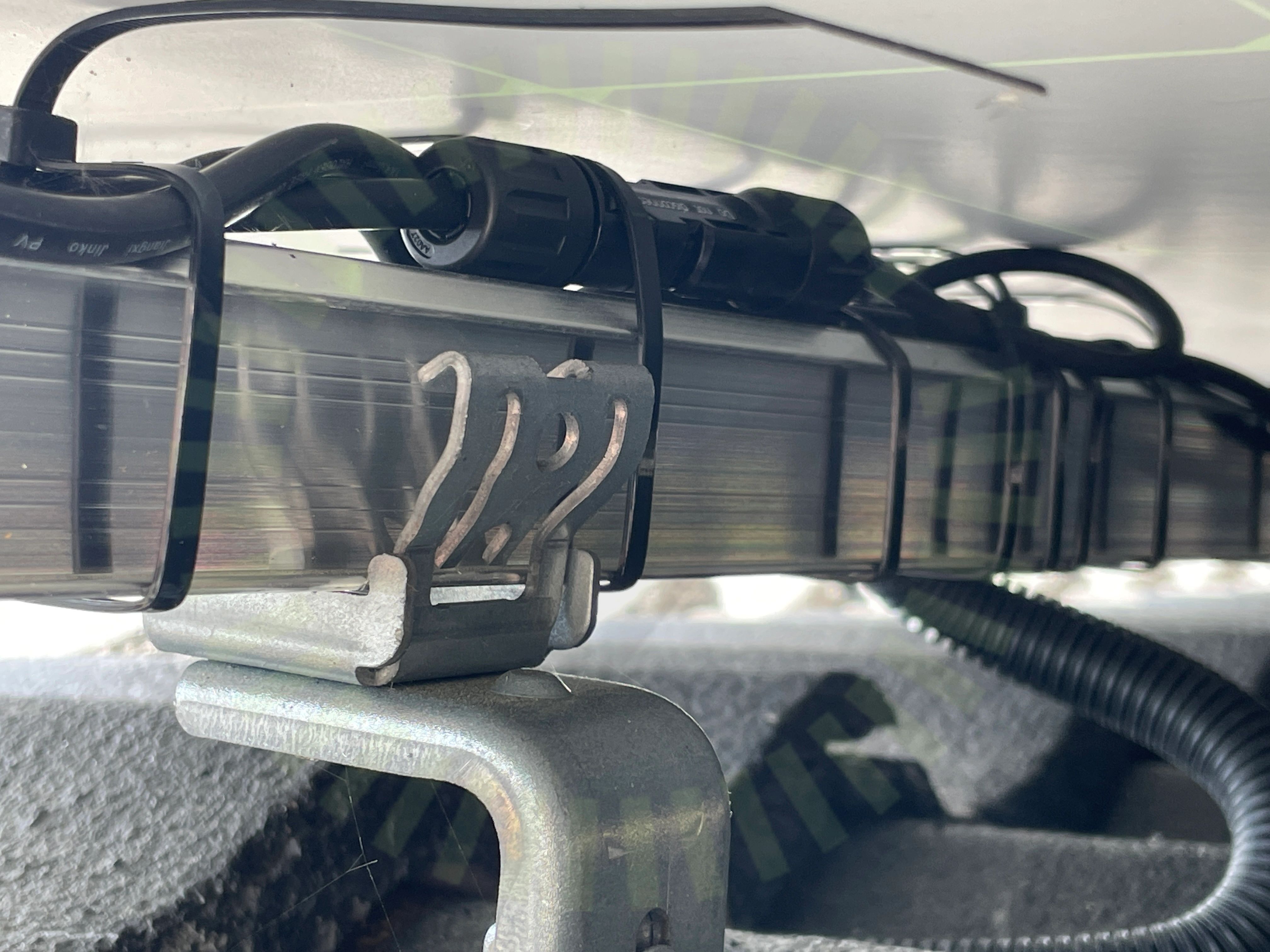

Kontaktdon

3.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

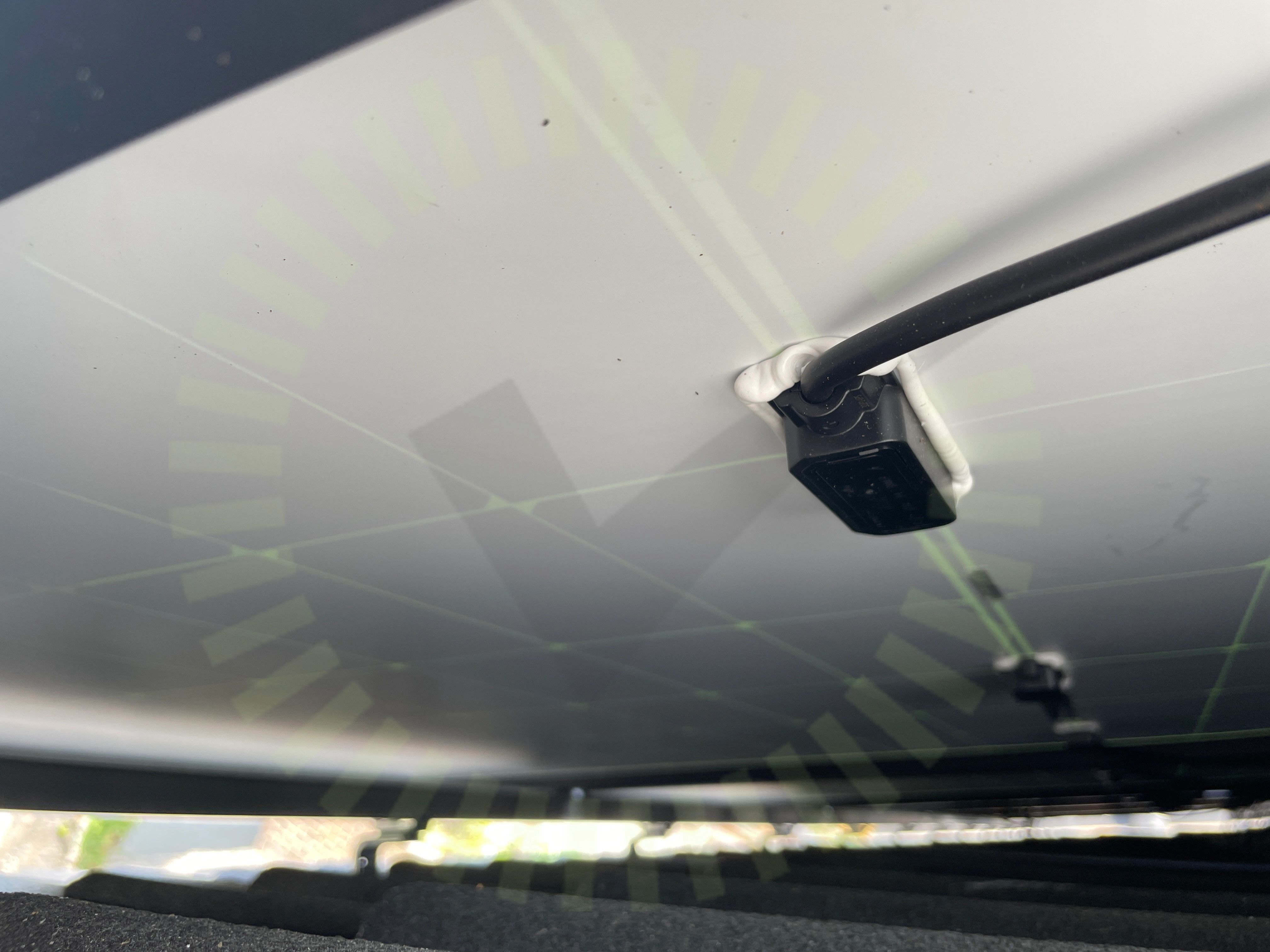

Kopplingslåda

3.4 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan och hårt draget till uppfästningspunkt. Detta under samtliga panelytor.

Panelkablagets böjradie

3.5 Panelkablagets böjradie

Inte godkänd

För skarp böjradie på kablage ut från kontakt.

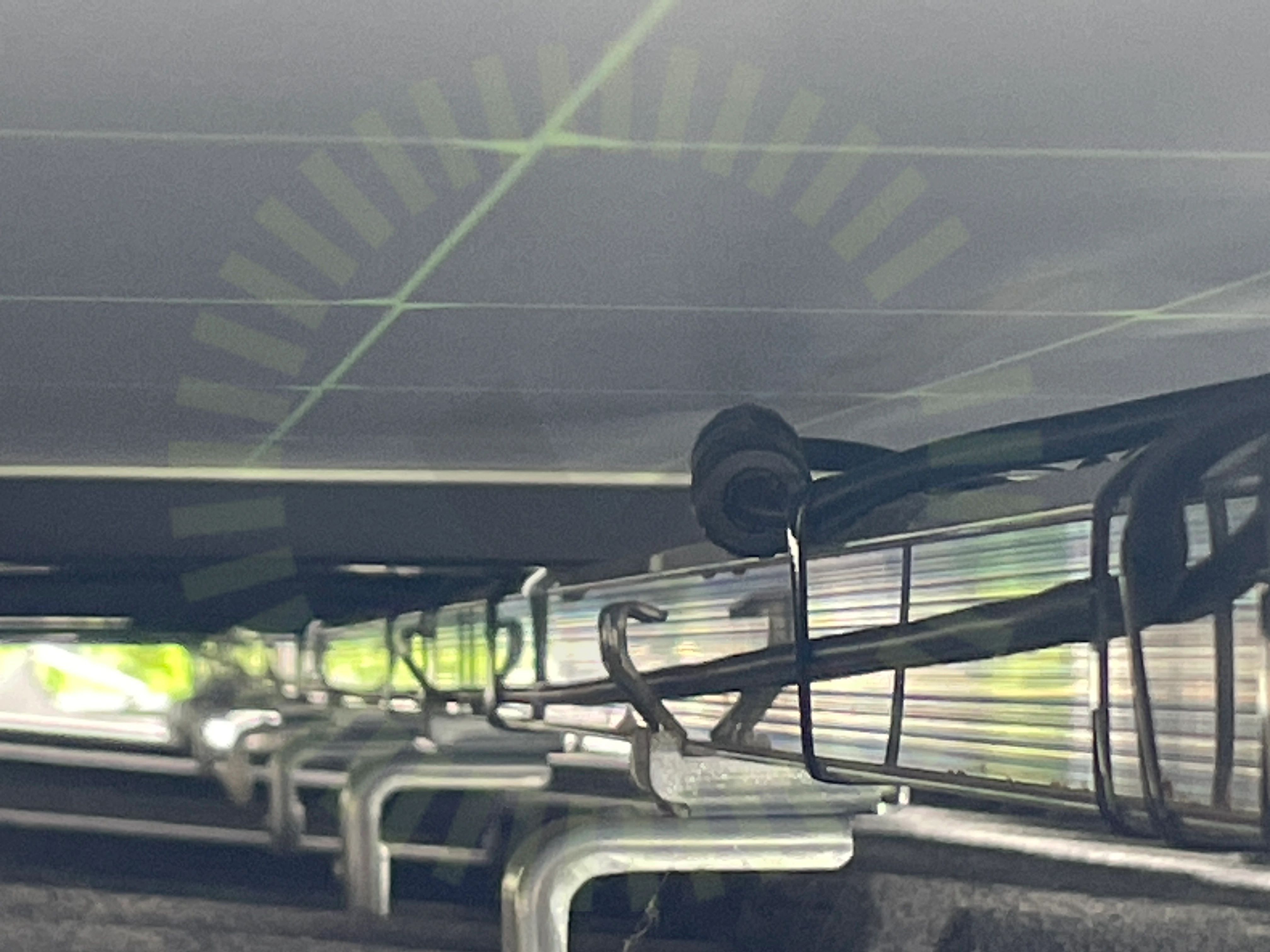

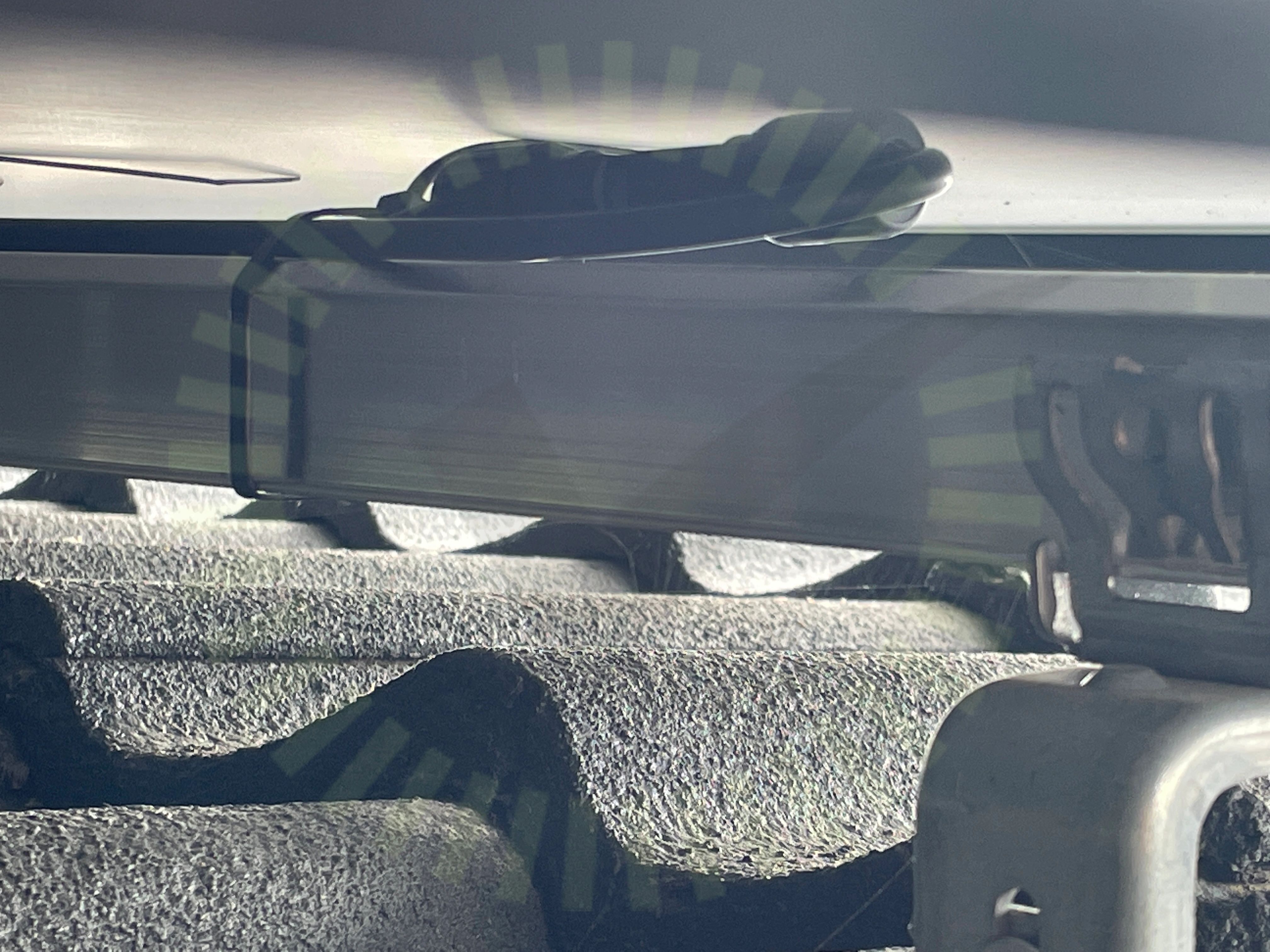

Stress på kontakter

3.6 Stress på kontakter

Inte godkänd

Kontakt uppspänd på skena så att kablage drar konstant i kontakterna, detta förekommer på flertalet ställen.

SS 436 40 00, 712.526

Godkända kontrollpunkter

10/16
Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/33
Väderskydd

5.1 Väderskydd

Rekommendation

Växelriktaren är utsatt för mycket väder och vind vid denna placering.

SG3.0-20RT-UEN-Ver18-202212, Sida 20

5.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är ej jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Väderbeständigt material

5.3 Väderbeständigt material

Inte godkänd

Flexslang är ej väderbeständigt.

Godkända kontrollpunkter

29/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningPlaceringKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33
Strängdesign
