Besiktningsrapport

6.8

Installation genom

Svea Solar

Datum

21 juli 2023

Ort

Målsryd, Västra Götalands län

Klämmornas placering

Avstånd till yta

Genomföringar

+ 12

73% godkända28% ej godkända

Om installationen

PanelerRisen: RSM40-8

OptimerareSolarEdge: S-Serie

MontagesystemSchletter: SingleFix-V

VäxelriktareSolarEdge: SE12.5K-SE20K

TillbehörUndercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Ingen egenkontroll finns, inget stränglinjeschema, ingen lastberäkning bland annat.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Plåttak, Risen: RSM40-8

Anmärkningar

2/17

2.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

PV module installation and maintenance manual A1 2023 sida 9.

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

PV module installation and maintenance manual A1 2023 sida 26.

Godkända kontrollpunkter

8/17

Avstånd till havDräneringshålKlämmornas storlekKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

7/17

Förbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslådaPanelkablagets böjradieStress på kontakterSträngförläggning

Plåttak, Schletter: SingleFix-V

Anmärkningar

11/19

3.1 Främmande material

Inte godkänd

Främmande material förekommer, det är olika skenor emot takinfästningen.

Tillverkarens anvisningar

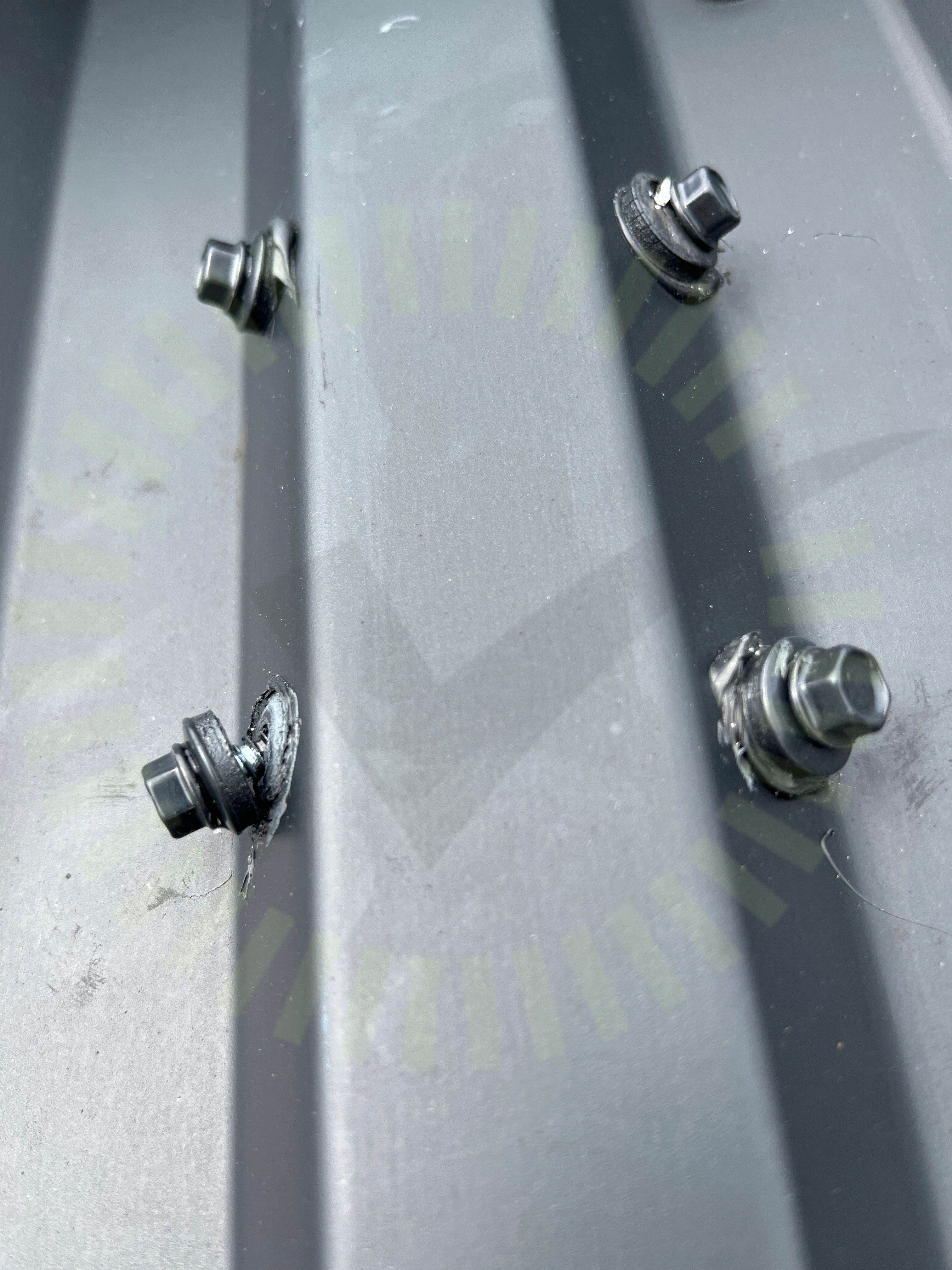

3.2 Skador

Inte godkänd

Under montage monterade leverantören första skenan fel och har lagat hålen på detta sett. Det är inte rätt lagat och kan börja läcka vatten.

3.3 Termisk brytpunkt

Inte godkänd

Montaget följer inte tillverkarens anvisningar. Termisk brytpunkt saknas.

Tillverkarens anvisningar

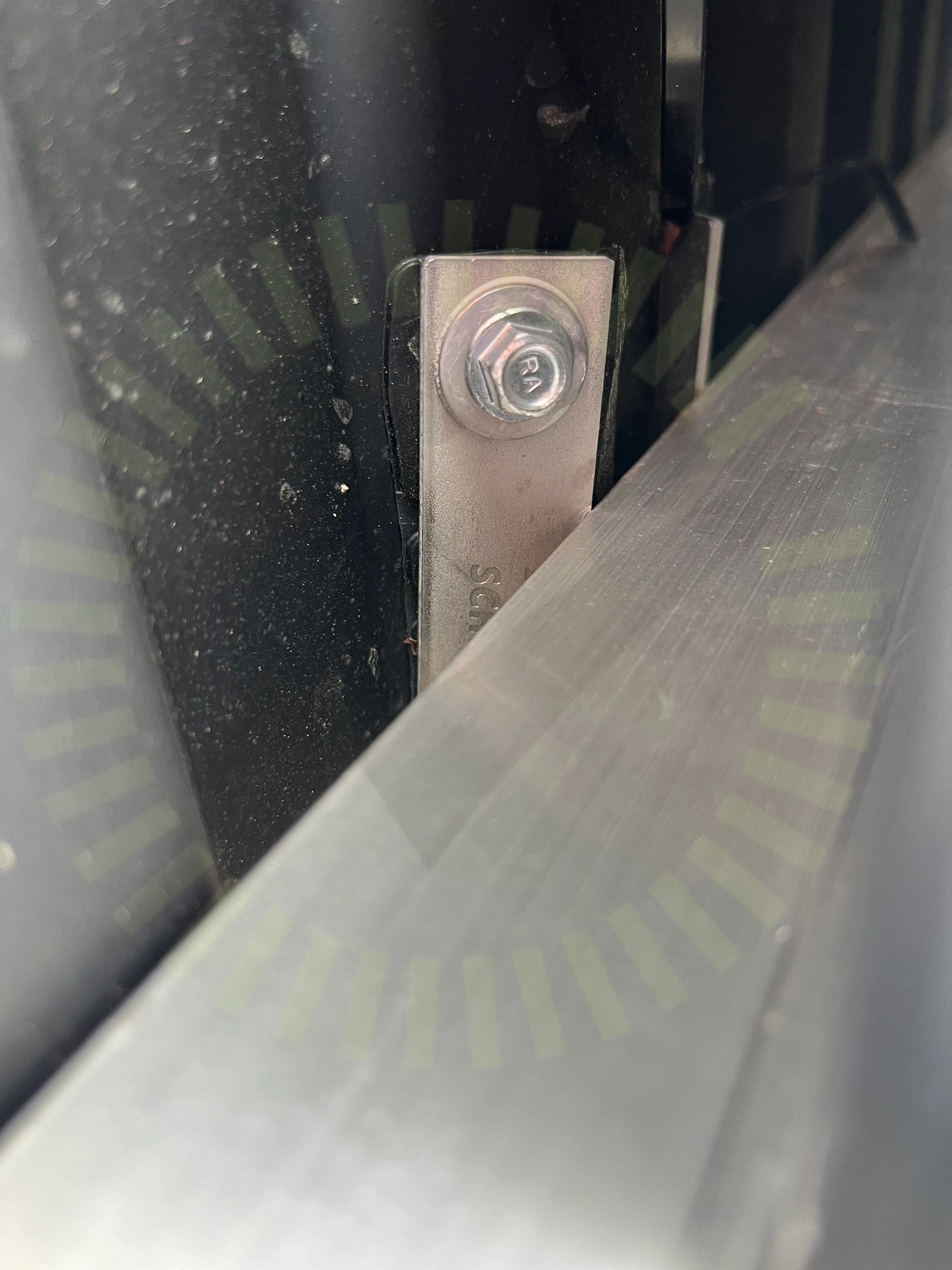

3.4 Infästning full kontakt

Inte godkänd

Infästningen sitter inte korrekt monterad på falsen.

Tillverkarens montageanvisningar

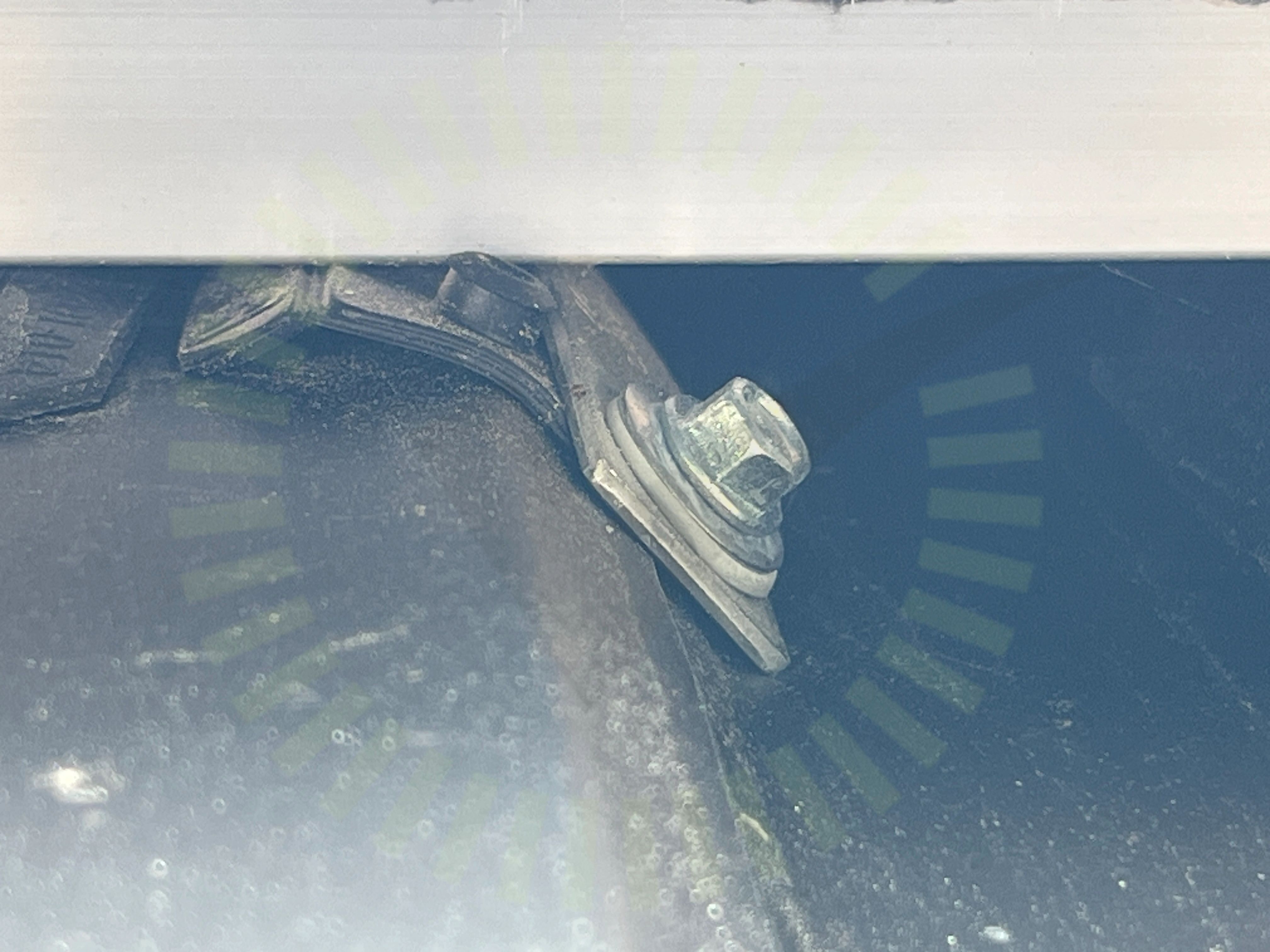

3.5 Infästning skena

Inte godkänd

Skenan är inte fäst enligt tillverkarens anvisningar.

Tillverkarens anvisningar

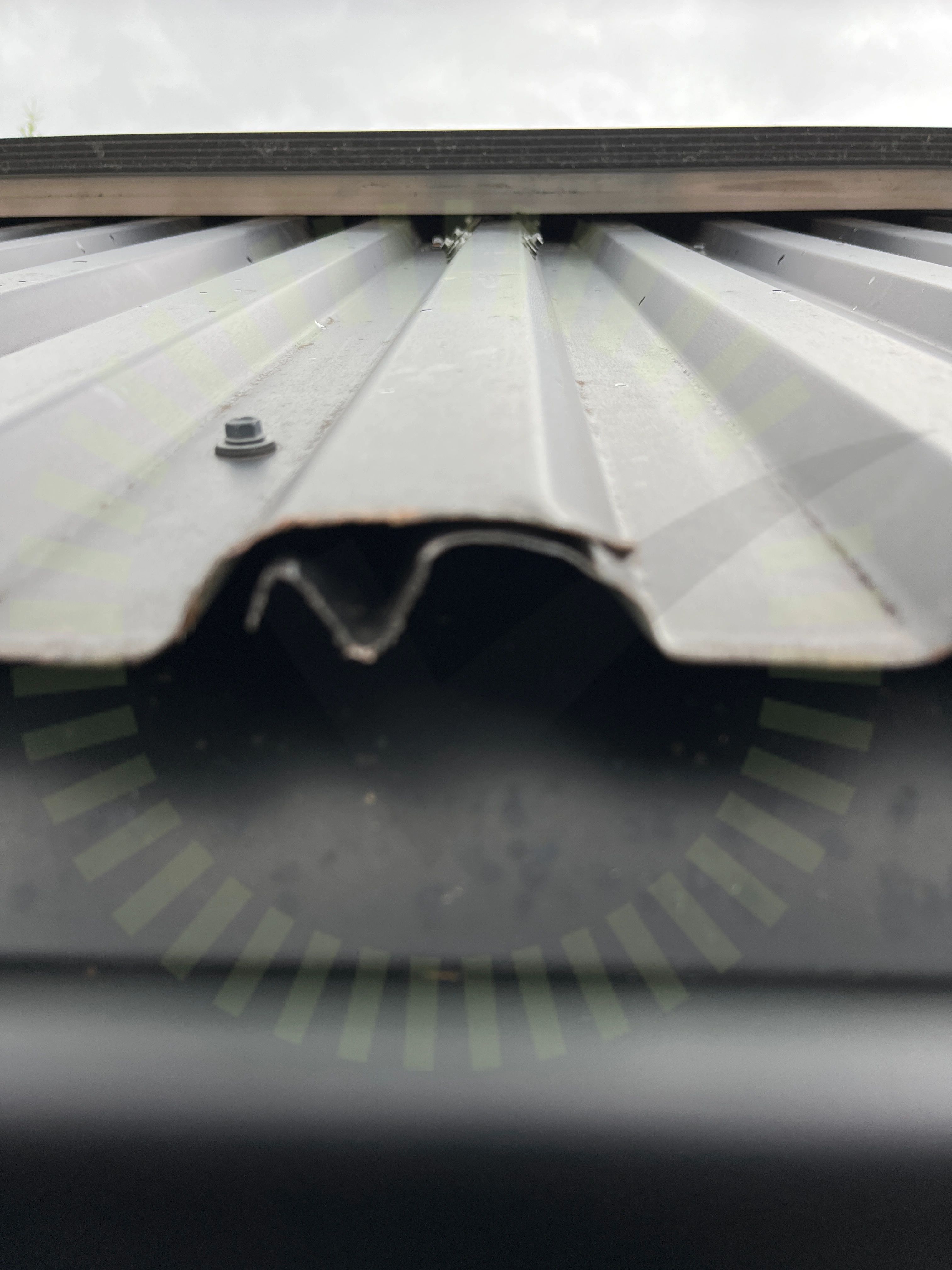

3.6 Placering skena

Inte godkänd

Skenans placering stämmer inte med tillverkarens anvisningar. Fästet får inte placeras över dubbla plåtar.

Tillverkarens anvisningar

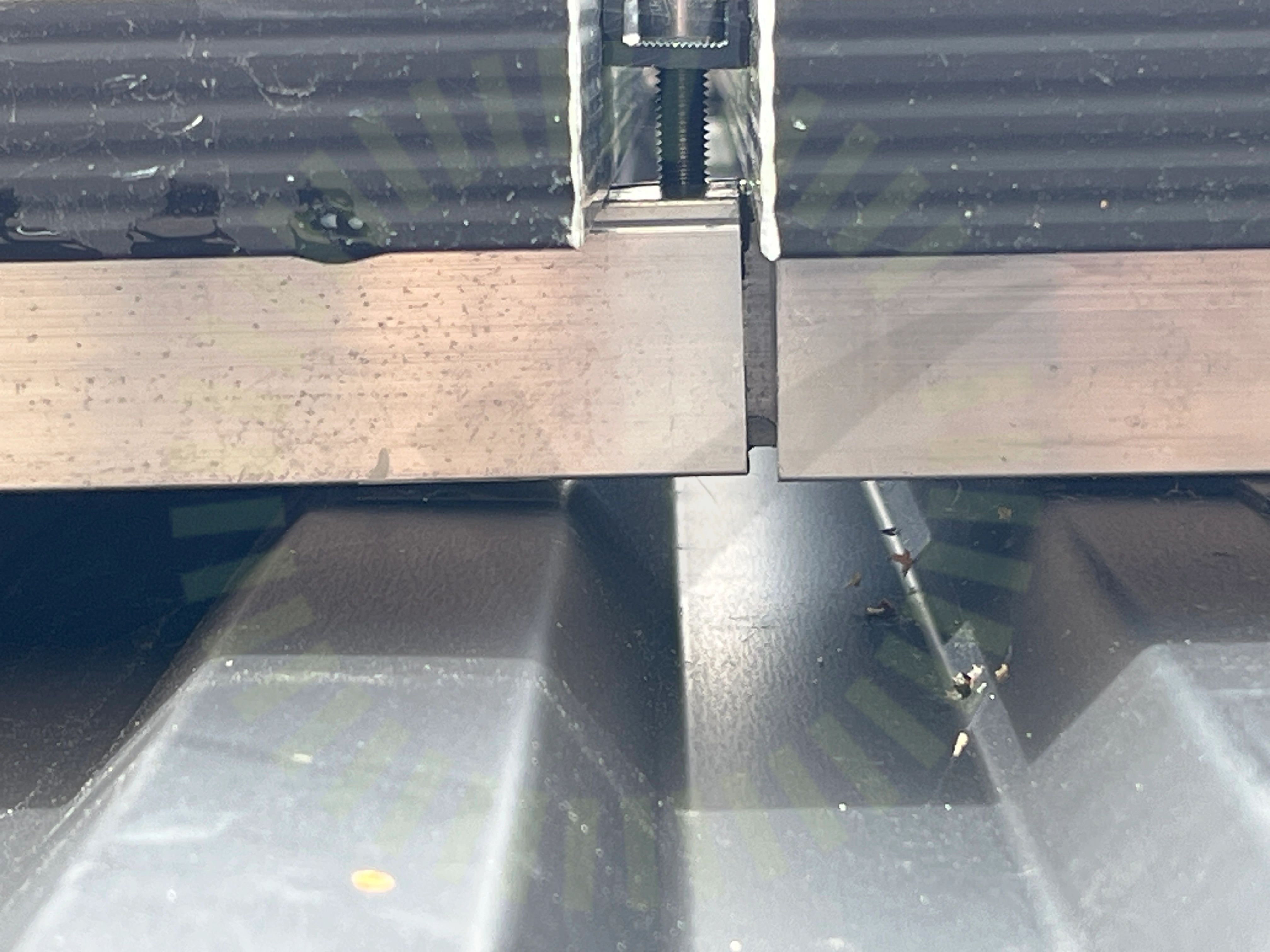

3.7 Rörlig skarv

Inte godkänd

Den rörliga skarv som krävs är inte korrekt installerad eller saknas helt.

Tillverkarens anvisningar

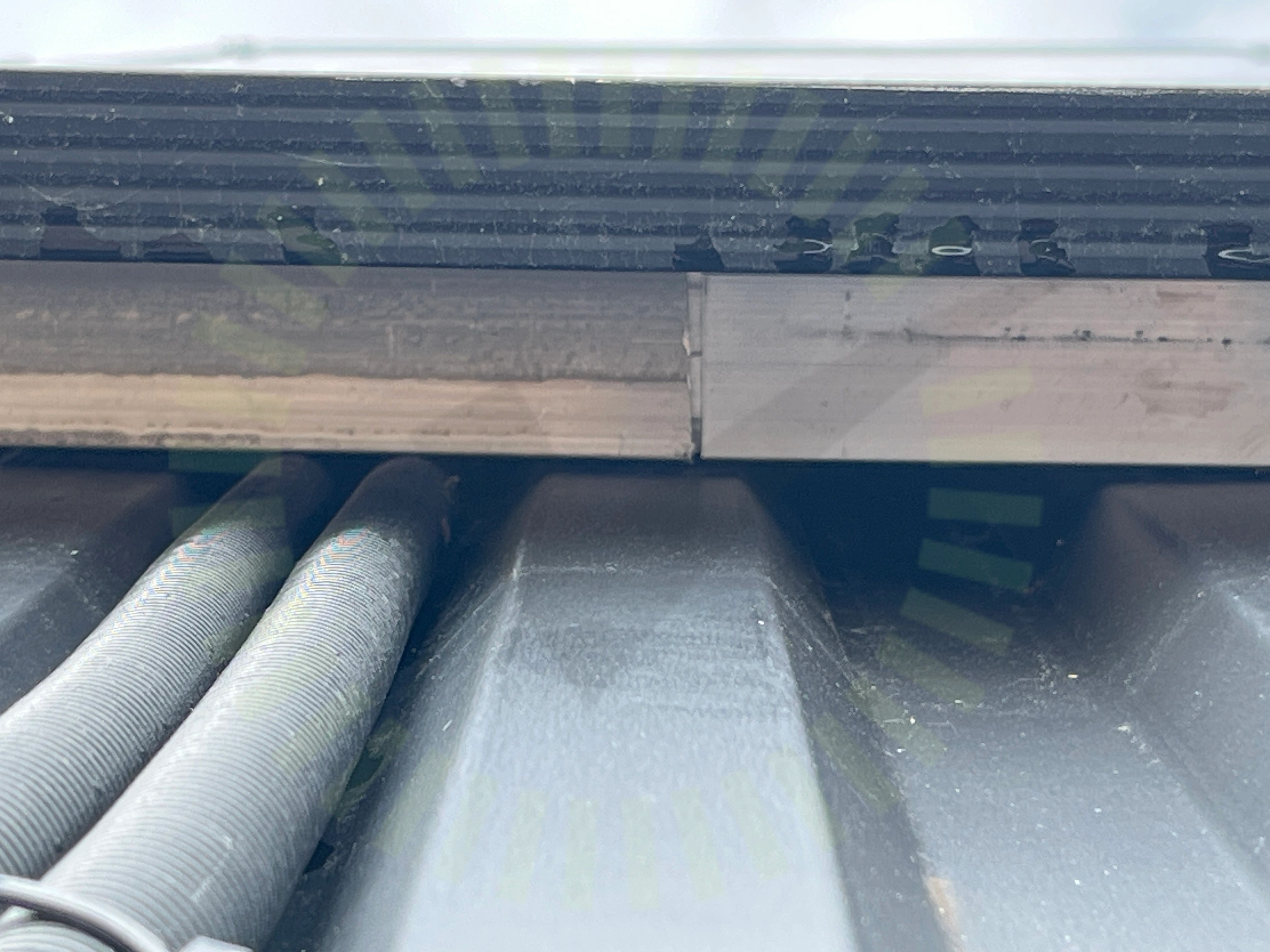

3.8 Skarv skenor

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

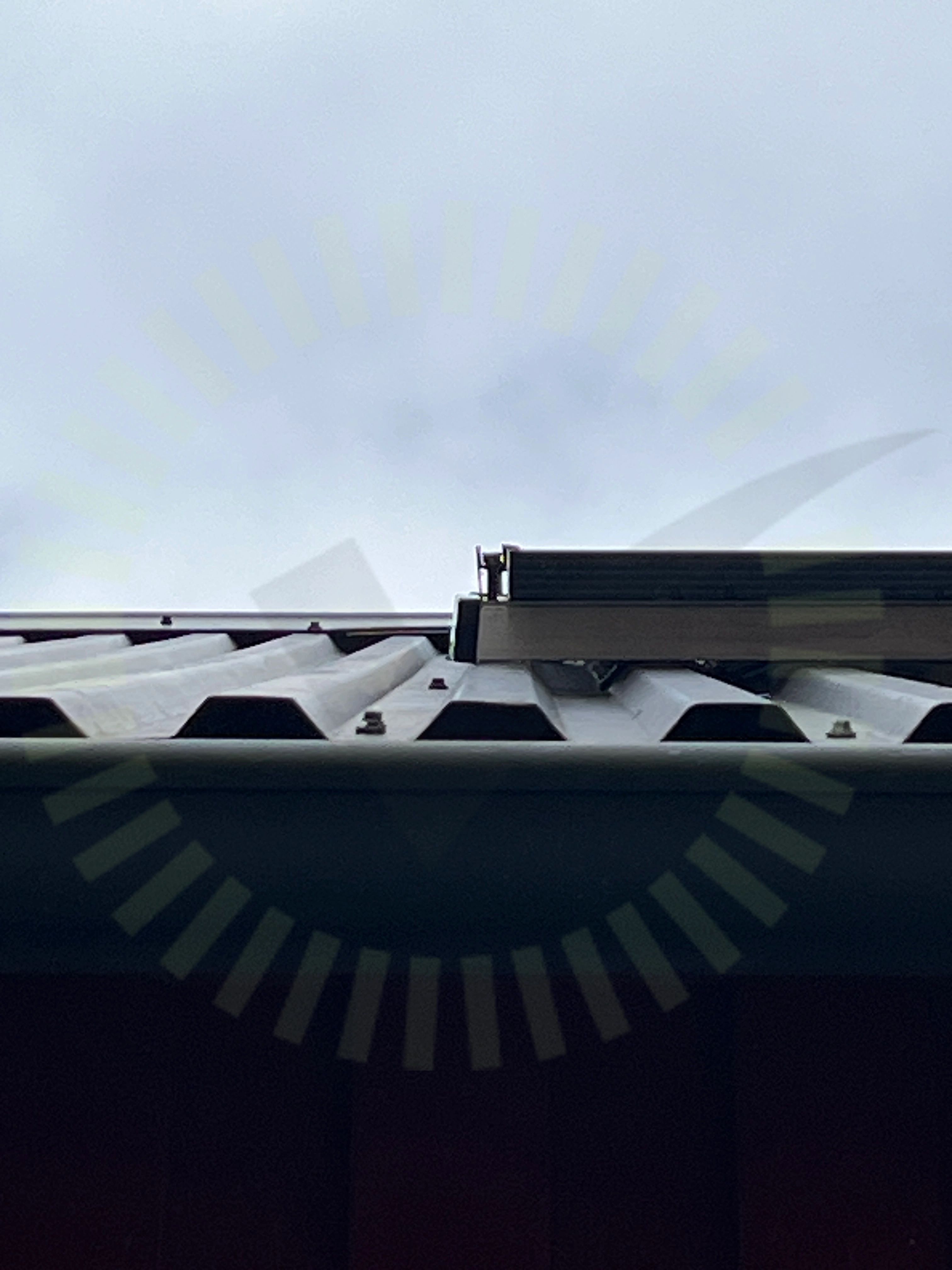

3.9 Slutfäste

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Tillverkarens anvisningar

3.10 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.11 Överhäng skena

Inte godkänd

Lastberäkning att kontrollera mot saknas.

Tillverkarens anvisningar

Godkända kontrollpunkter

5/19

DC kabel förläggningKabeldragning mellan takytorMittklämmorPlaceringTakplåt tjocklek

Ej tillgängligt vid besiktning

3/19

Föremål mellan skena och panelramKabeluppfästningVäderbeständigt material

Plåttak, SolarEdge: S-Serie

Anmärkningar

1/5

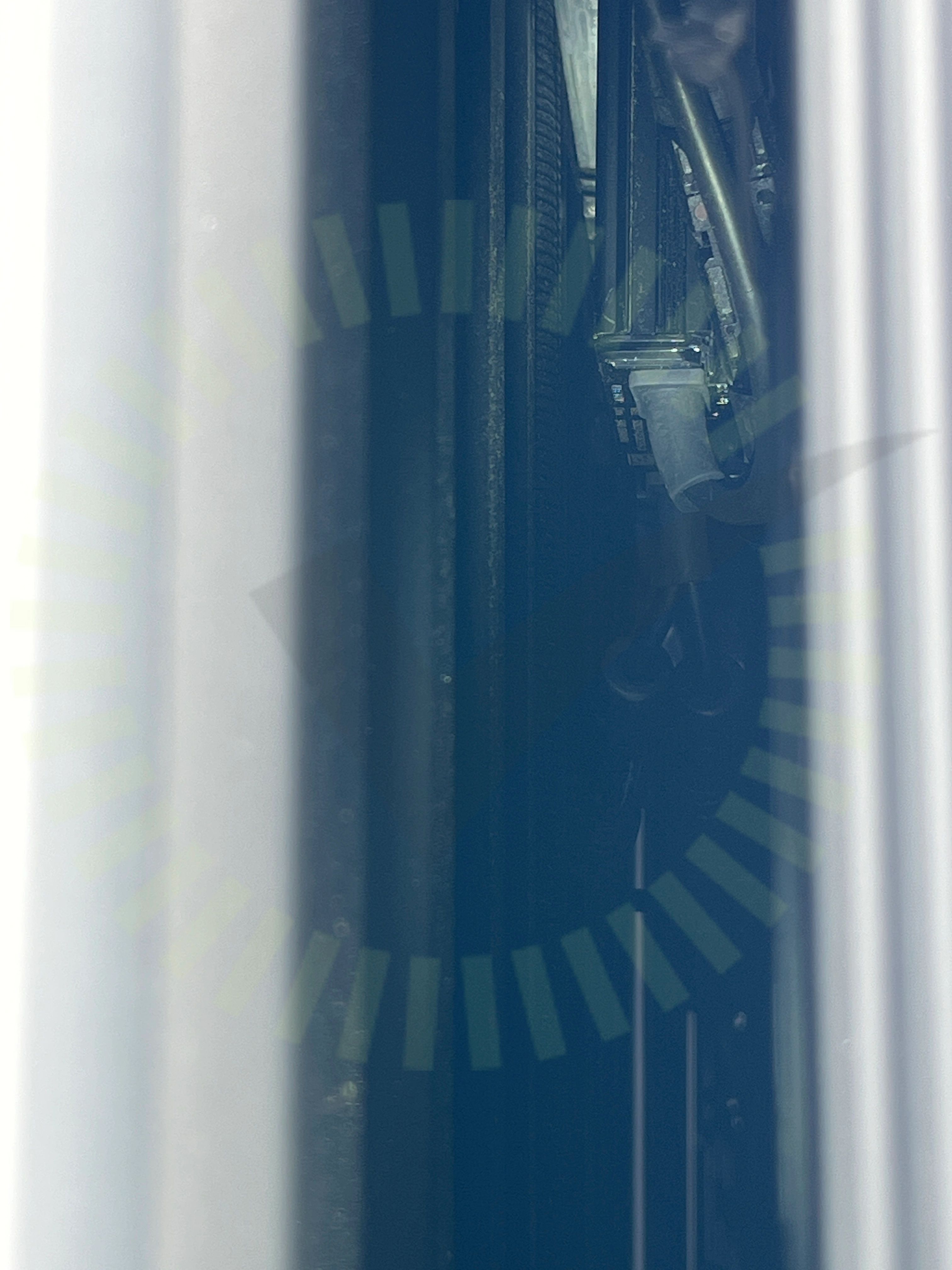

4.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

1/5

Kompatibilitet

Ej tillgängligt vid besiktning

3/5

Fastsäkring av produktKontakterPlacering

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5

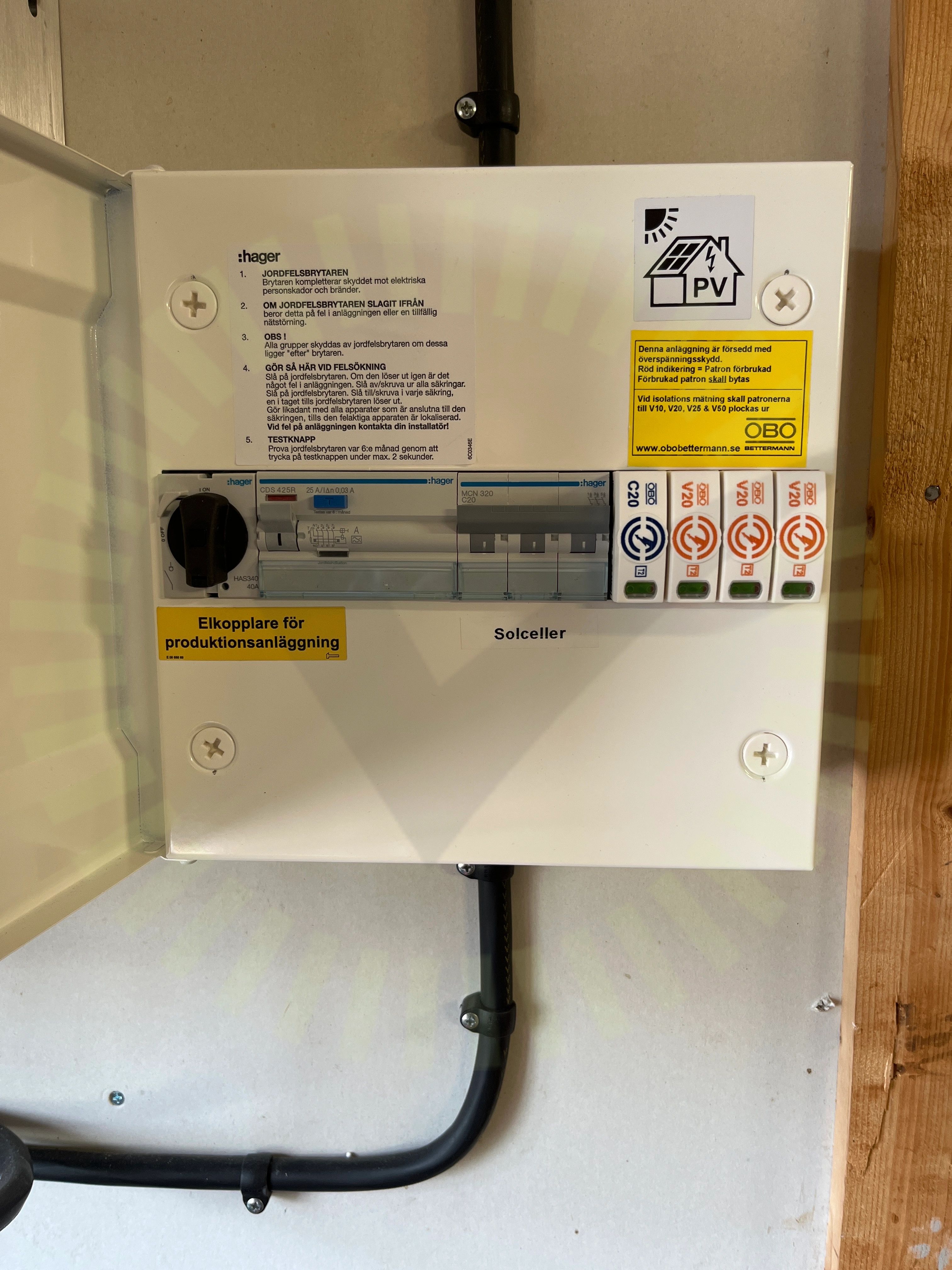

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42

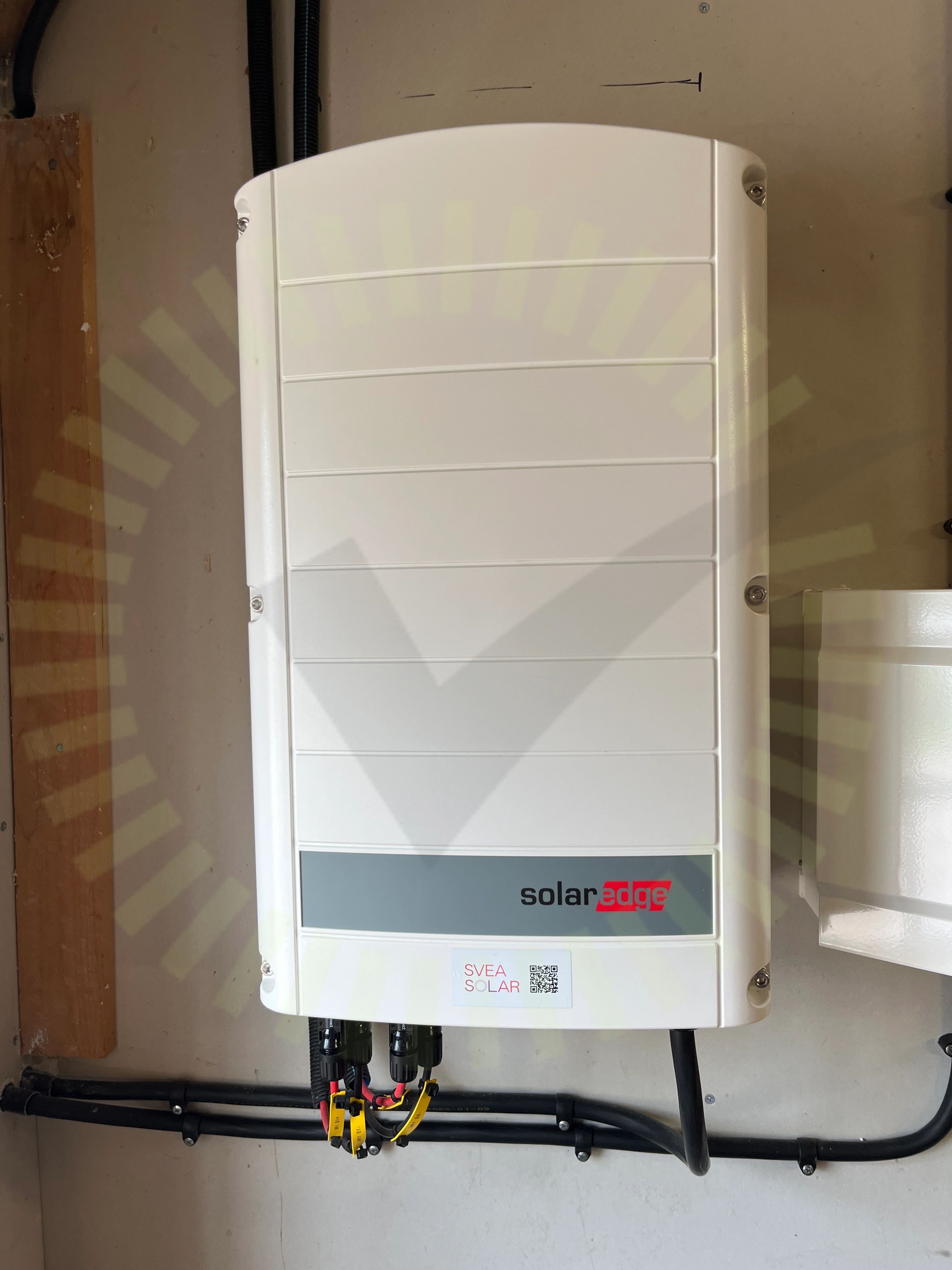

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

3/29

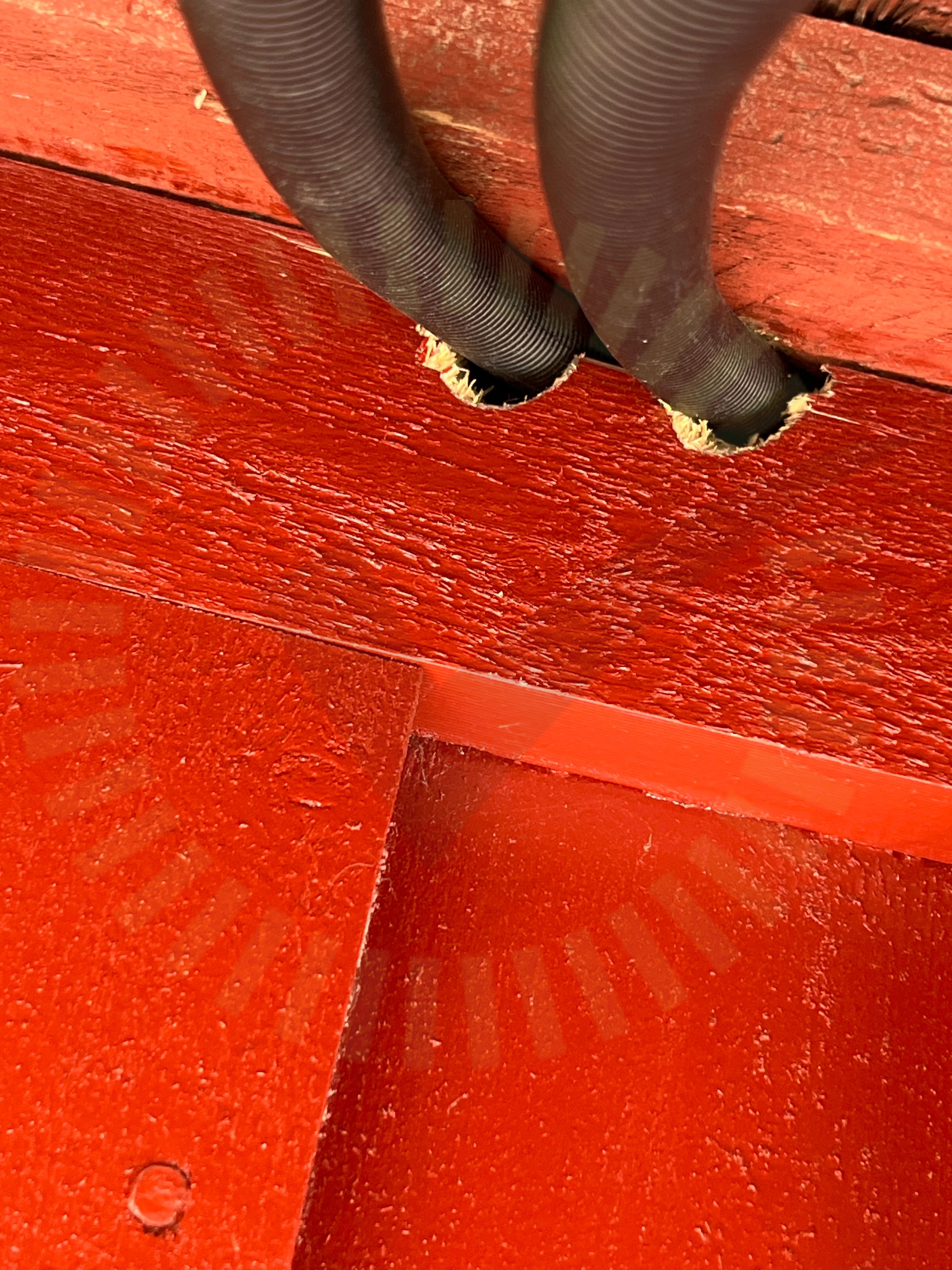

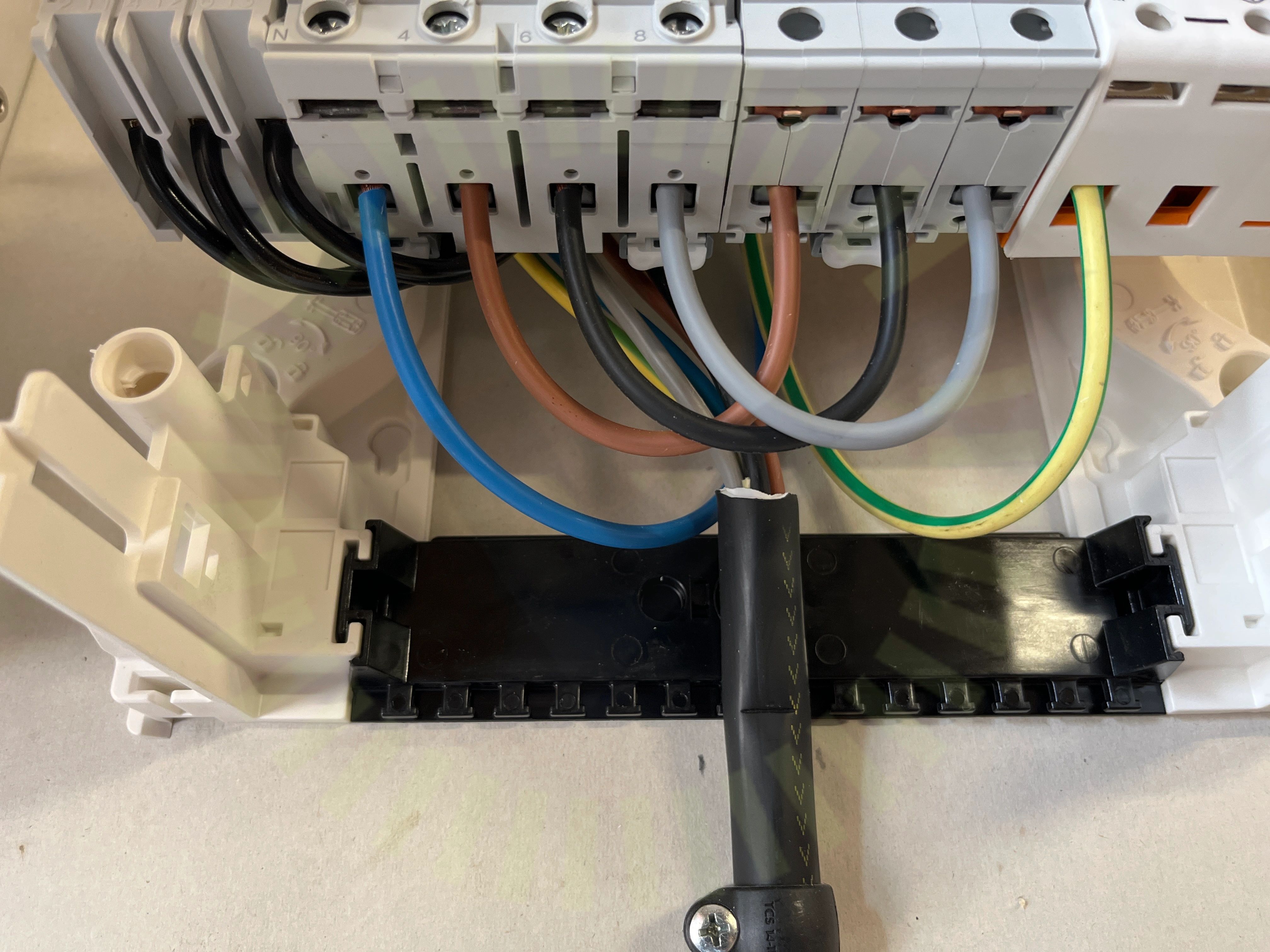

7.1 Genomföringar

Inte godkänd

Genomföring är inte tätad.

7.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant och har fått skada på isoleringen.

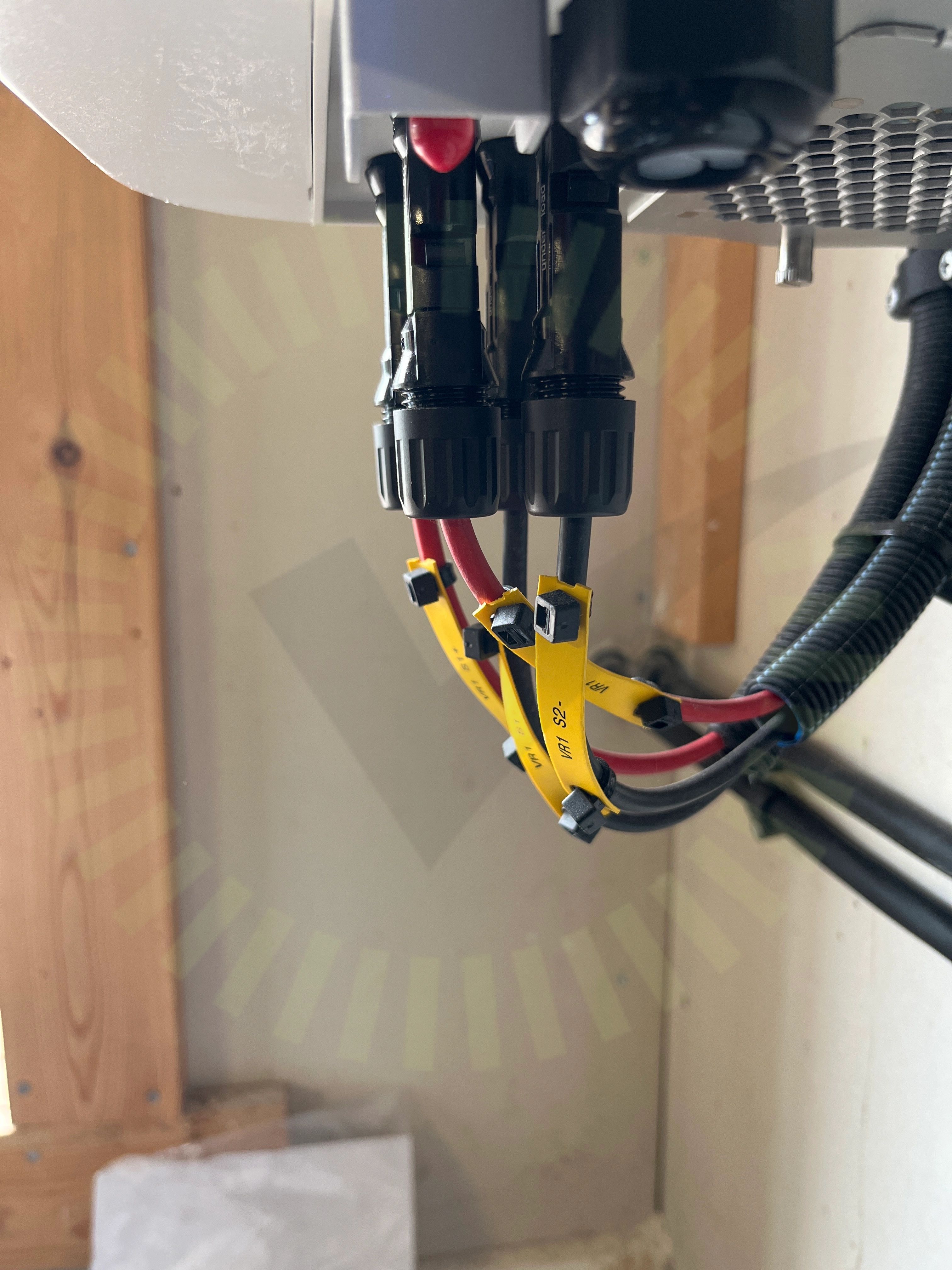

7.3 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

25/29

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDubbel matningFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSäkringsdimensionTätningsinsattsUppskalad ledareVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter

Ej tillgängligt vid besiktning

1/29

Strängdesign
