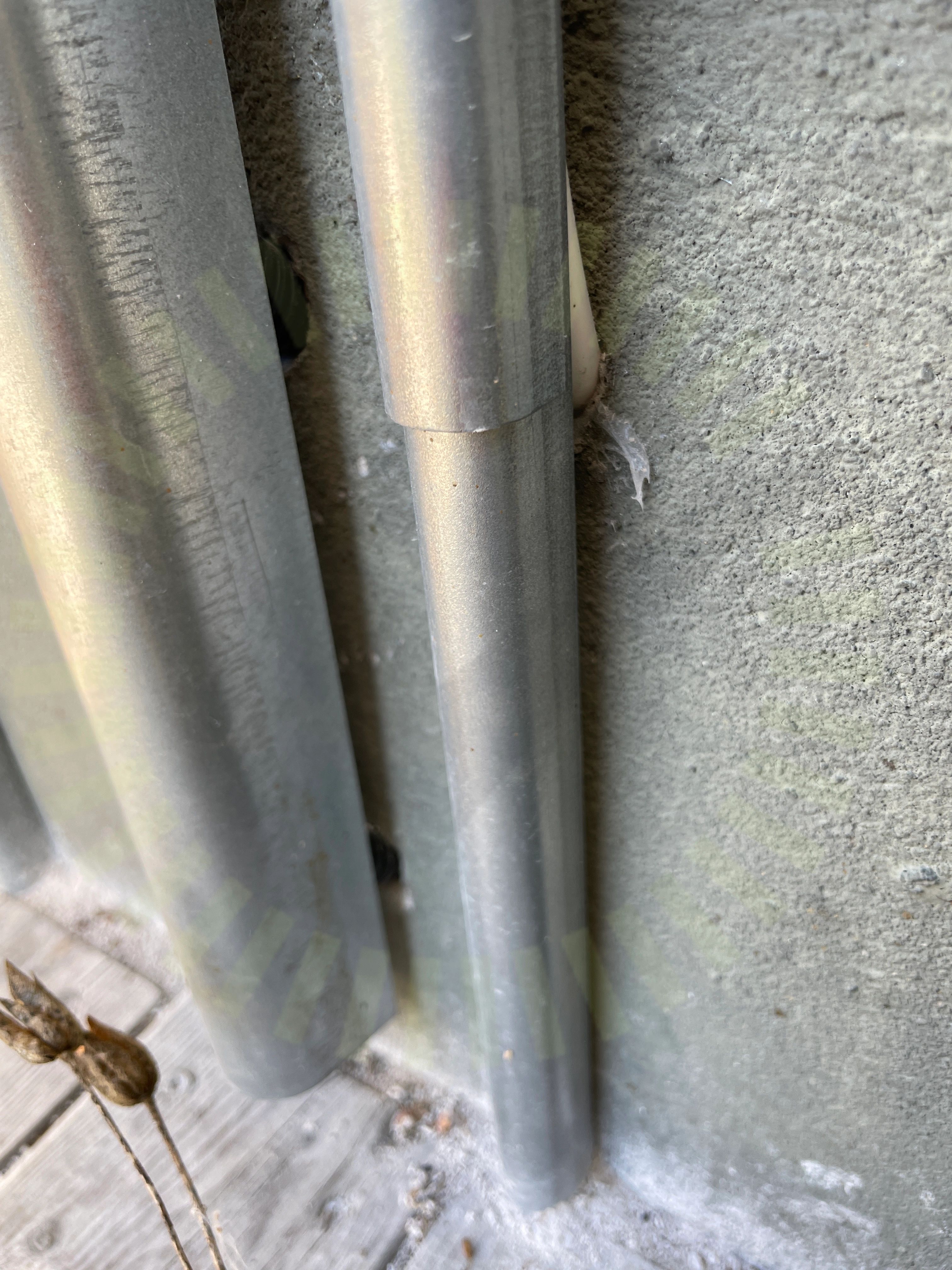

1.1 DC Genomföringar
Inte godkändGenomföringar är inte täta.
Besiktningsrapport
9.2
Installation genom
Dalhem Sol
Datum
20 oktober 2022
Ort
Hästveda, Skåne län
92% godkända8% ej godkända
Om installationen
PanelerJAM54S31 MR
MontagesystemVan der Valk: ValkPitched - Clamp
VäxelriktareFronius: SYMO 12.5-3-M
TillbehörSäkerhetsbrytare AC
Installerad av Dalhem Sol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Fronius: SYMO 12.5-3-M
Anmärkningar
2/29

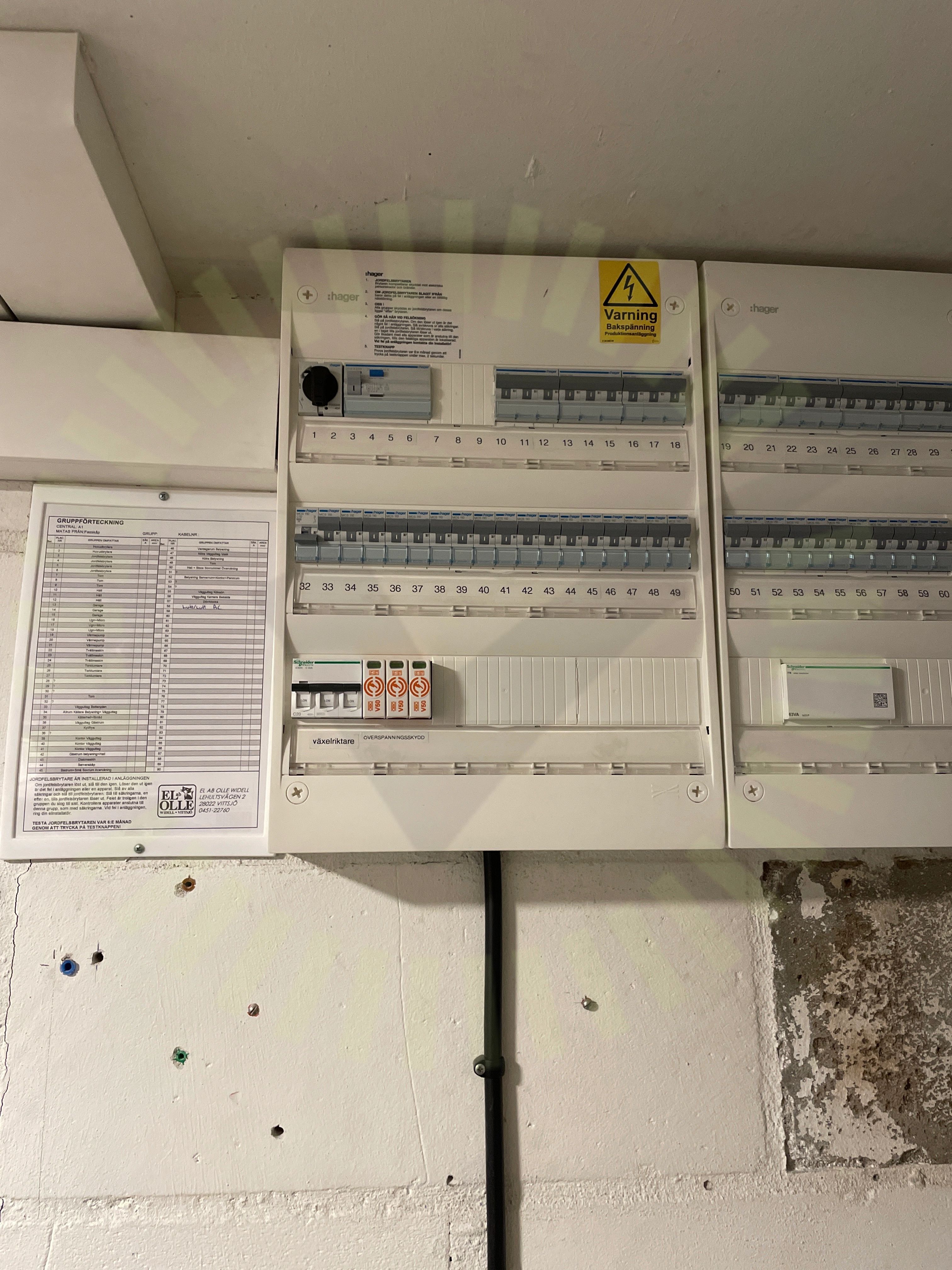

1.2 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler.
SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
27/29AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC AnslutningarDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusDokumentation VäxelriktareHuvudsäkringInfästningKabelLedare fastspändaMärkningSäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likströmVentilationVinkelVärmeutveckling
JAM54S31 MR
Anmärkningar
1/10

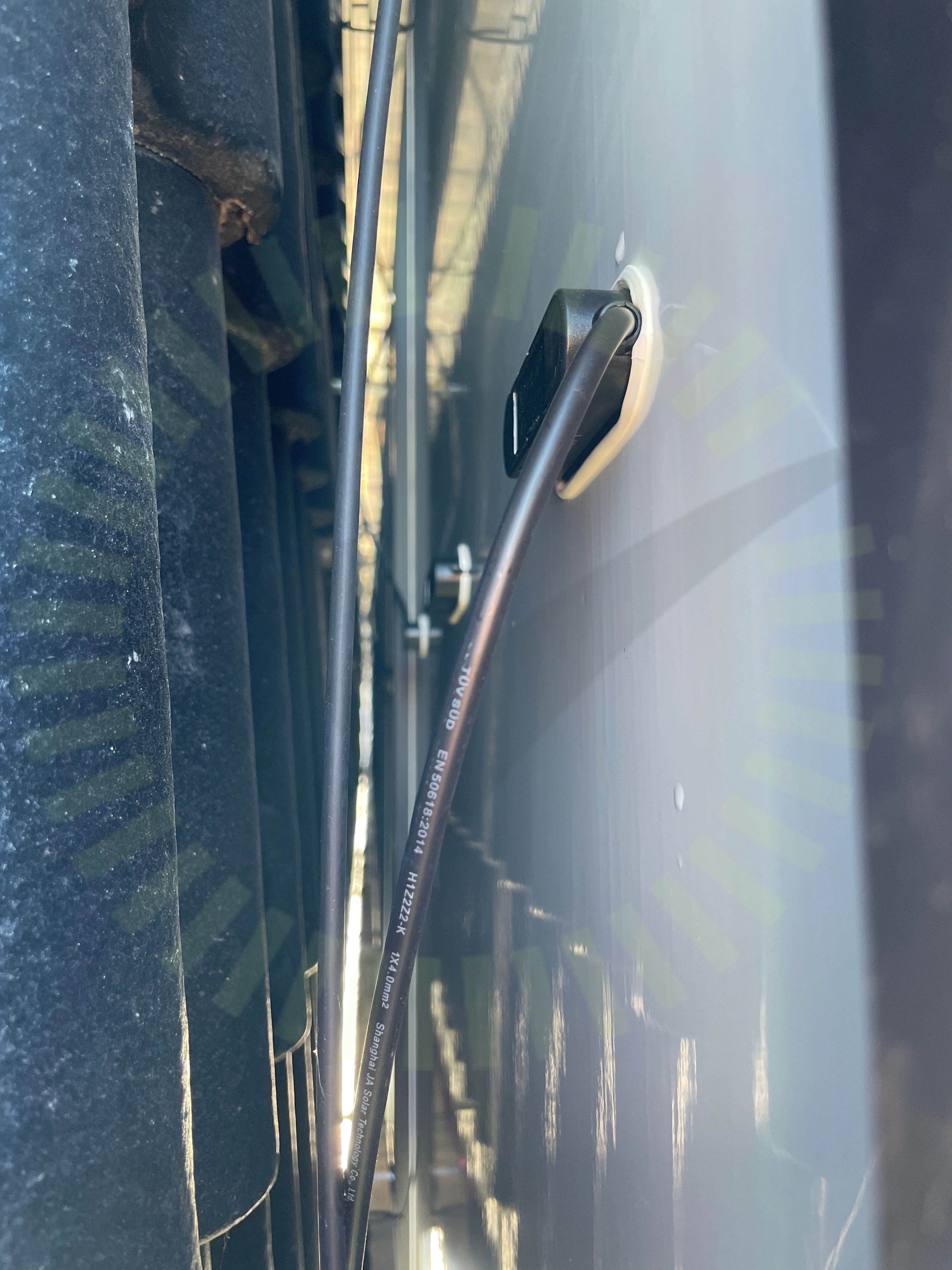

2.1 Dragavlastade
Inte godkändKablage utsätts för dragbelastningar.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
9/10DräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanel separeradeSkadorSkuggaSträngförläggning
Säkerhetsbrytare AC
Anmärkningar
1/6

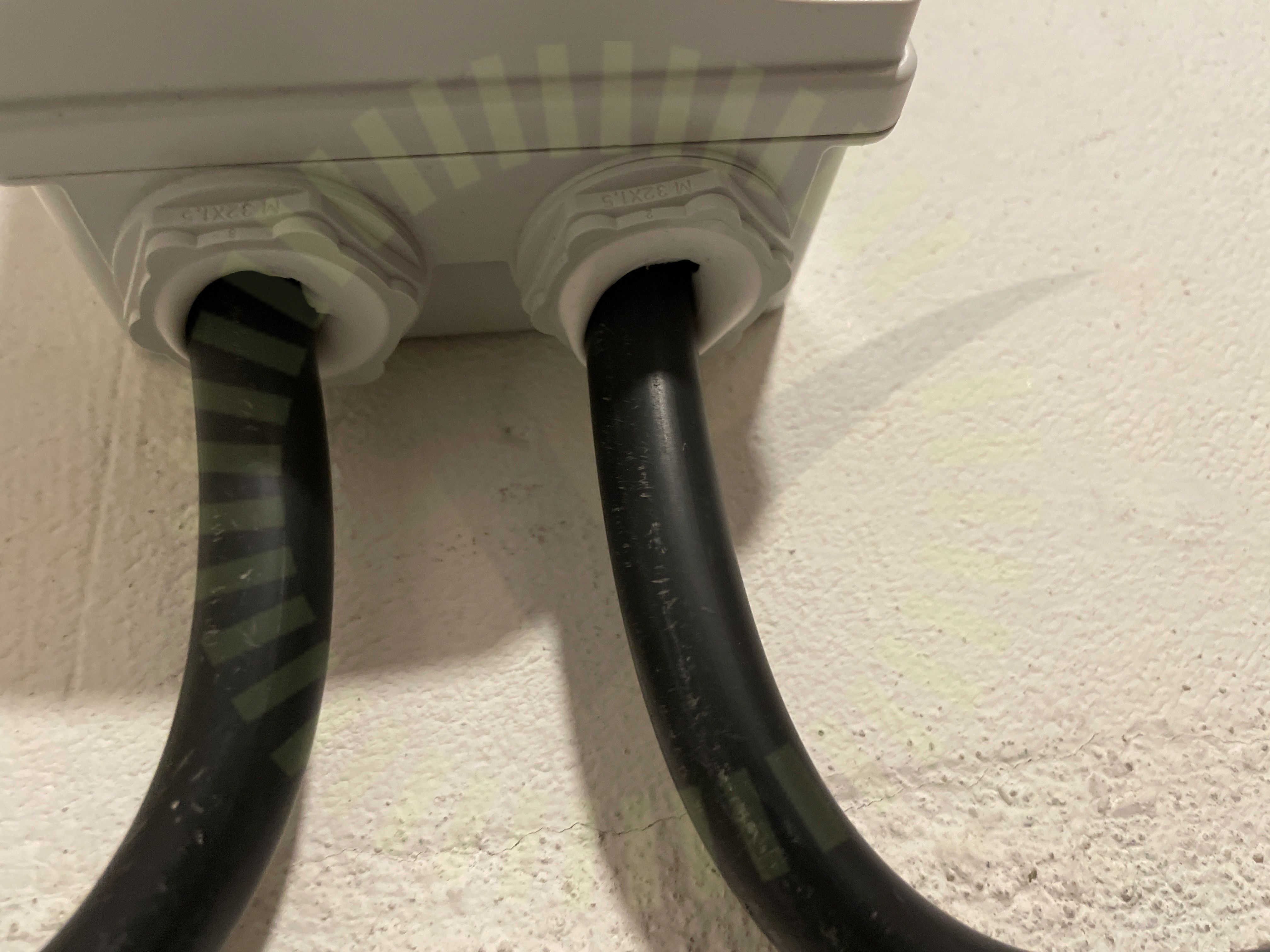

3.1 Förskruvningar
Inte godkändDragavlastning saknas för kabeln.
Godkända kontrollpunkter
5/6BöjradieEgenskaperInfästningPlaceringRakt monterad
Van der Valk: ValkPitched - Clamp
Anmärkningar
1/18

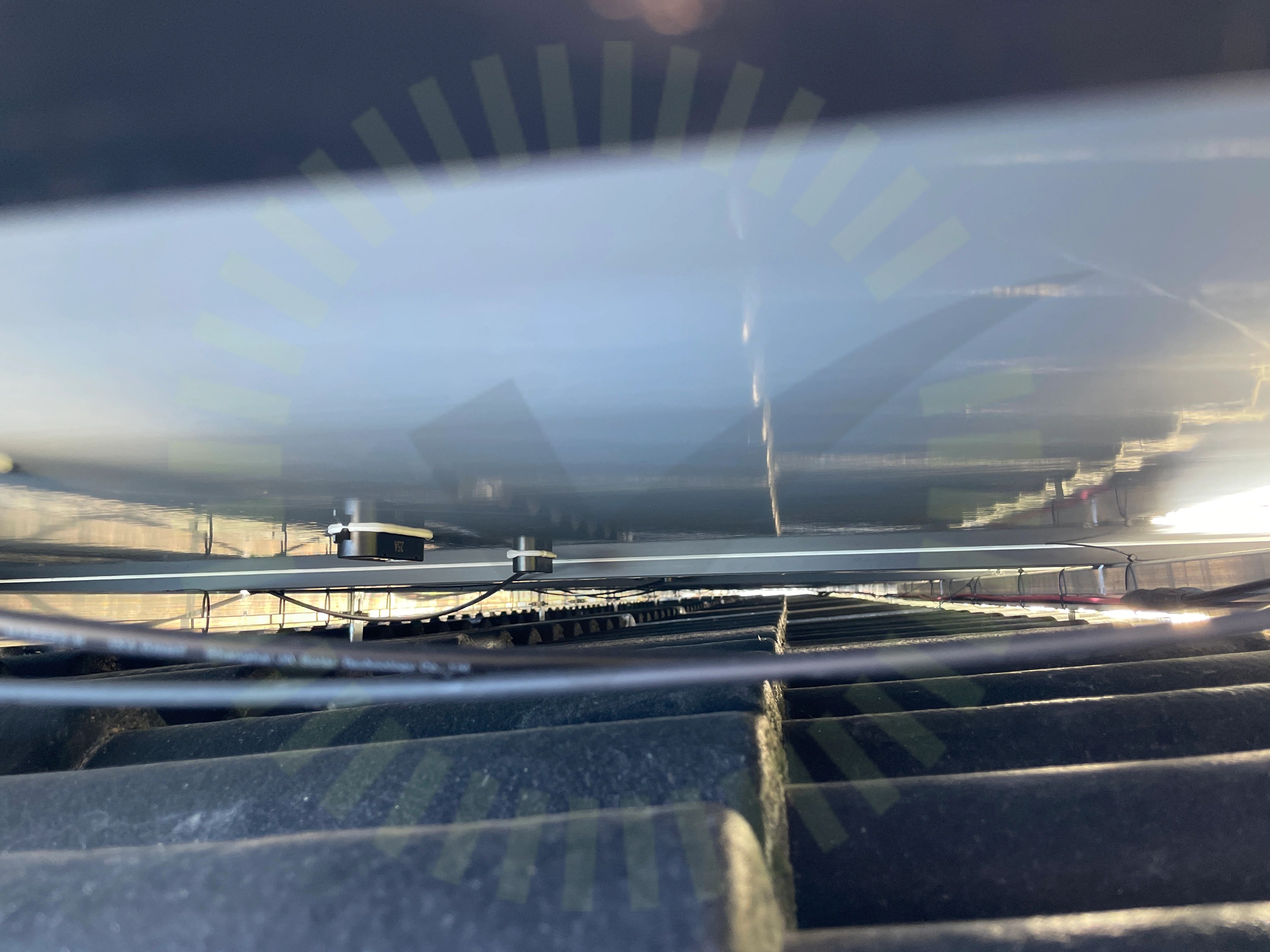

4.1 Kabeluppfästning
Inte godkändKablage hänger från skena till skena utan stöd.
SS 436 40 00 (712.521.101 och 522.8.4)
Godkända kontrollpunkter
16/18Avstånd pannaFrämmande materialInfästning RåspontInfästningarnas CC måttMittfästeMontagesystem: SkadorPanelramens tjocklekShimsSkarp kantSkenornas infästningSkenornas skarvSkenornas överhängSkyddSlutfästeSnö- och VindlastberäkningVäderbeständigt material
Ej tillgängligt vid besiktning
1/18Takgenomföring
