Besiktningsrapport

7.4

Installation genom

Vattenfall

Datum

30 maj 2023

Ort

Rockneby, Kalmar län

Växelriktarens kontakter

Panelramar separerade

Genomföringar

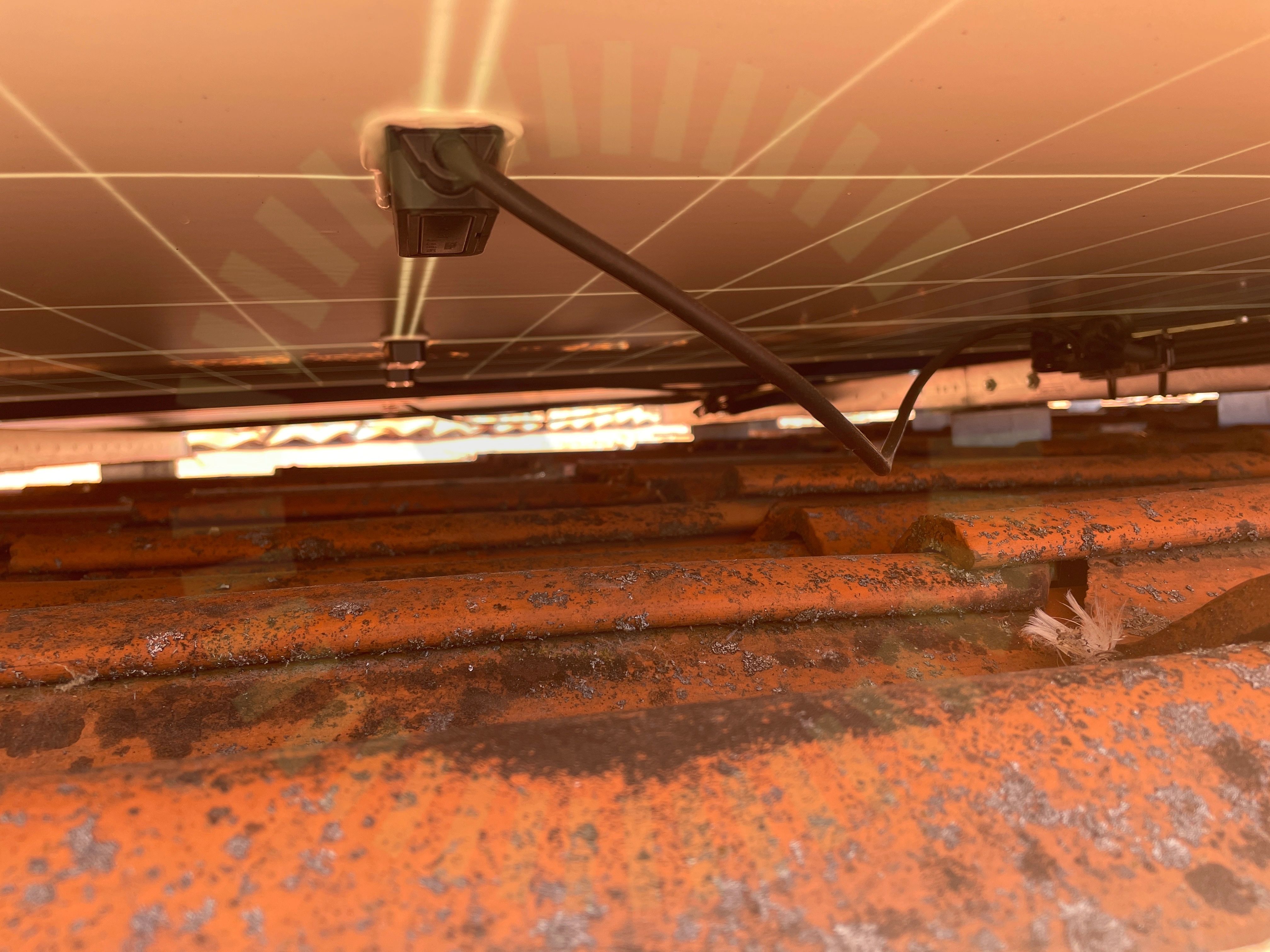

+ 10

75% godkända25% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08 390-405W

OptimerareSolarEdge: P370-P601

OptimerareSolarEdge: S-Serie

MontagesystemSchletter: Rapid Roof Hooks

MontagesystemWeland Stål: Råspont

VäxelriktareSolarEdge: SE3K-10K

Installerad av Vattenfall som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Schletter: Rapid Roof Hooks

Anmärkningar

5/23

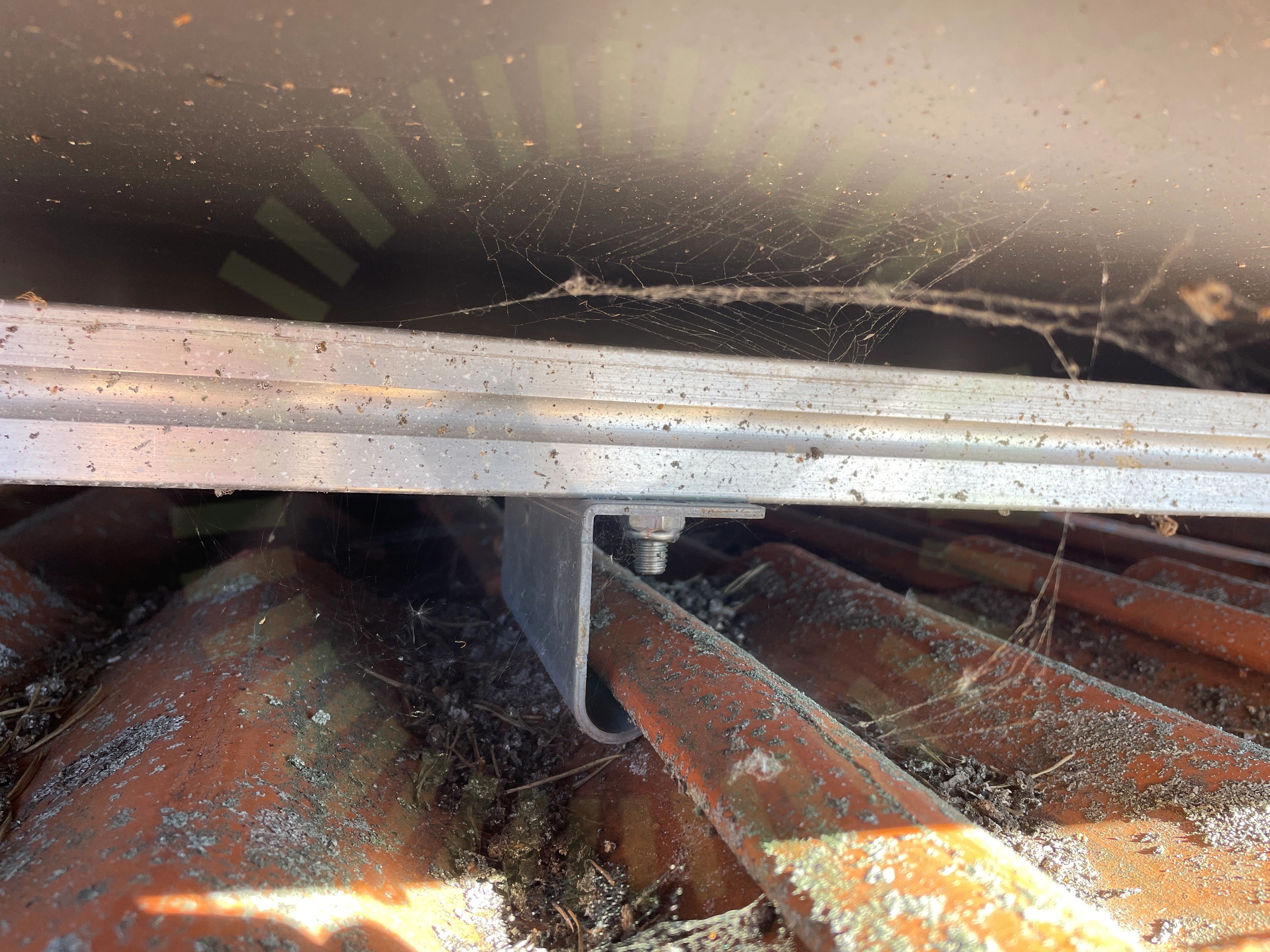

1.1 Främmande material

Inte godkänd

Två olika montagesystem är blandade. Tillverkarnas garantier gäller ej.

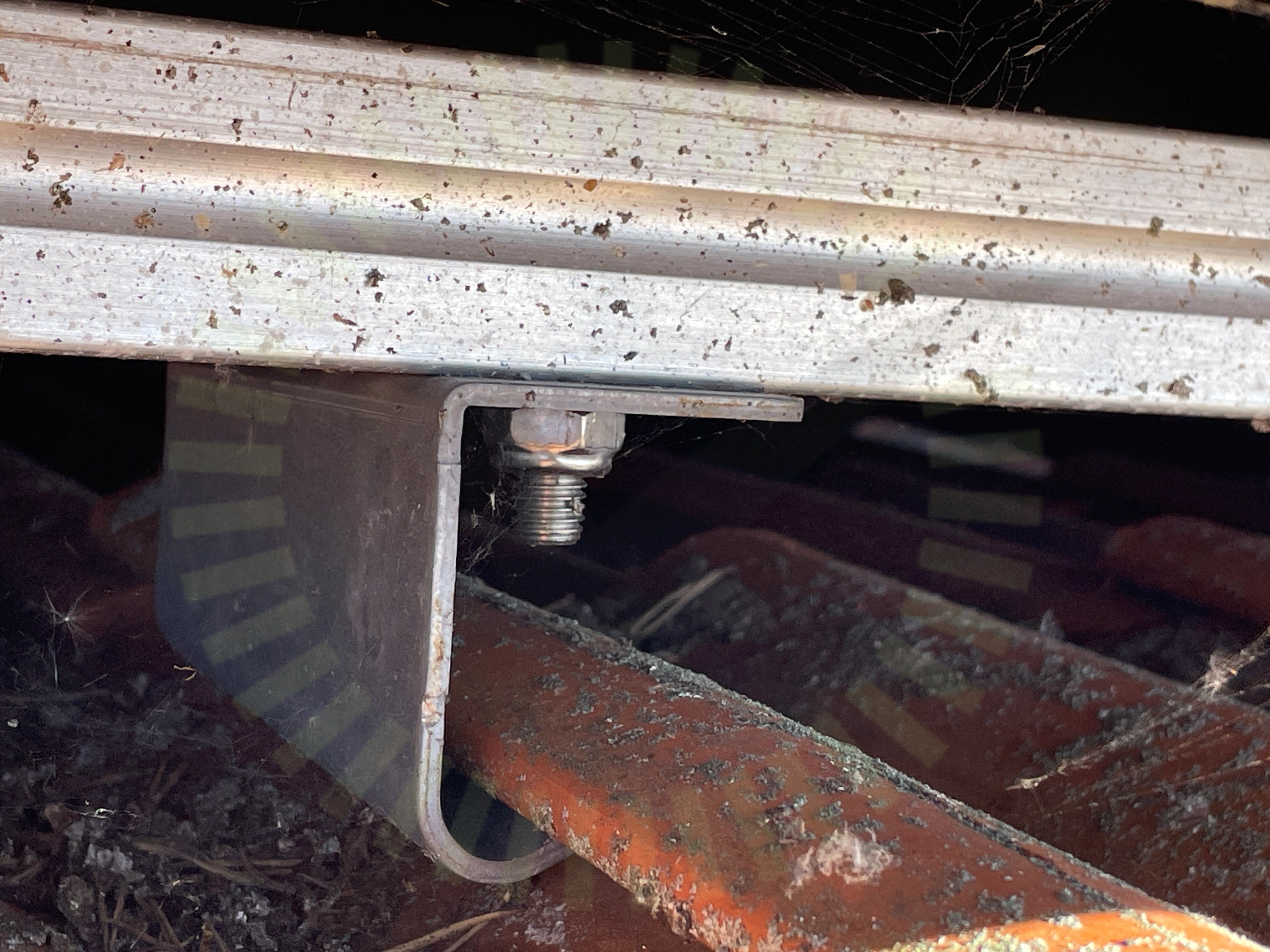

1.2 Skenornas infästning

Inte godkänd

Skenan från Schletter är monterad på fäste från annan tillverkare. Tillverkare står inte bakom blandningen.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

1.3 Skenornas överhäng

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt överhäng inte tillgänglig.

Snö- och vindlastberäkning

1.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

1.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Uppmätt 125 cm

Snö- och vindlastberäkning

Godkända kontrollpunkter

13/23

Använd skruv för klämmaDC kabel förläggningFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenskarvarTakstolsinfästningÄndklämmor

Ej tillgängligt vid besiktning

5/23

Kabeldragning mellan takytorKabeluppfästningRåspontsinfästningTakgenomföringVäderbeständigt material

SolarEdge: S-Serie

Anmärkningar

1/5

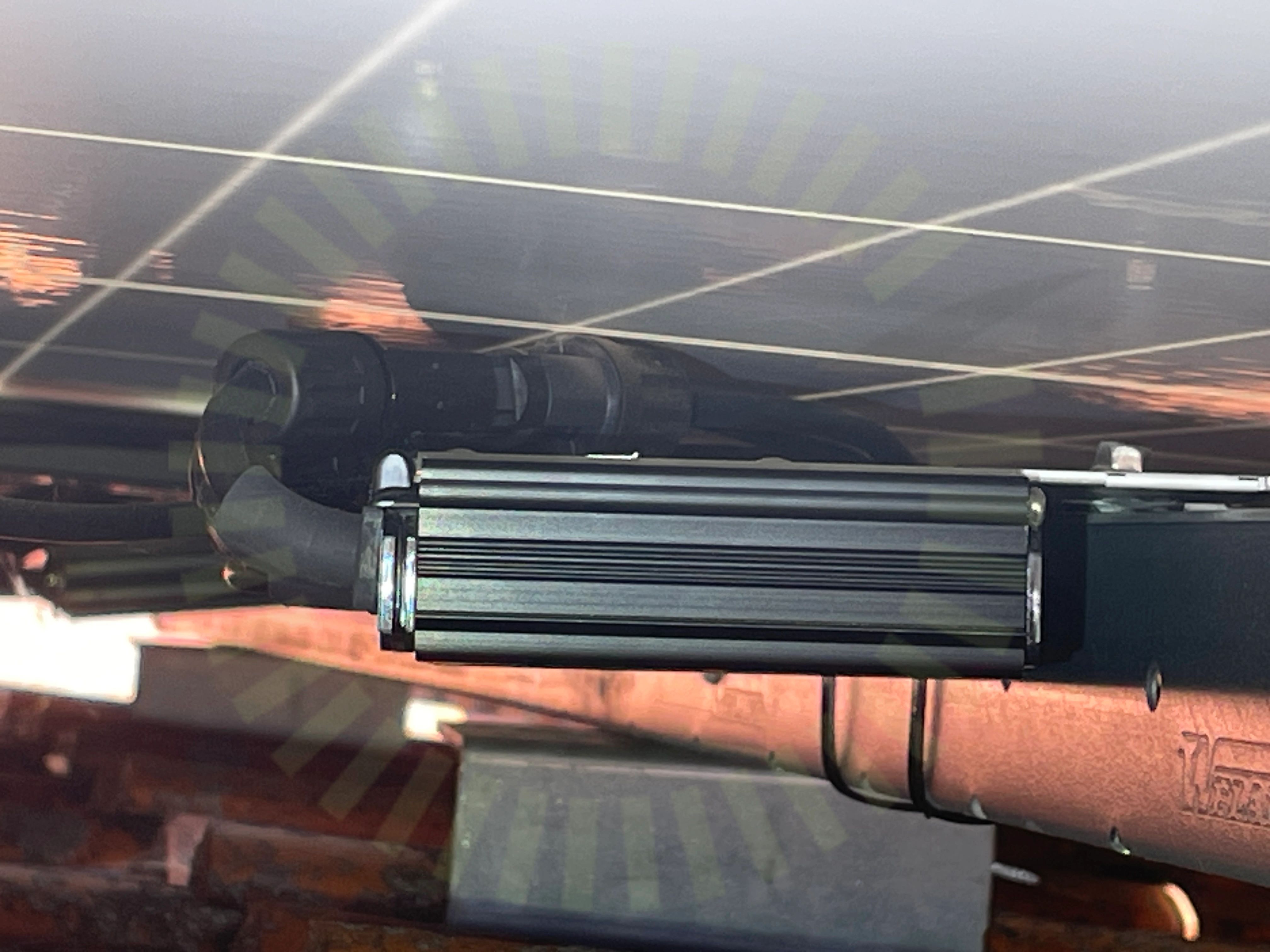

2.1 Dragavlastade

Inte godkänd

Kablar har för skarpa böjradie vid optimerarens utgångar

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produktKompatibilitetKontakterPlacering

SolarEdge: SE3K-10K

Anmärkningar

9/36

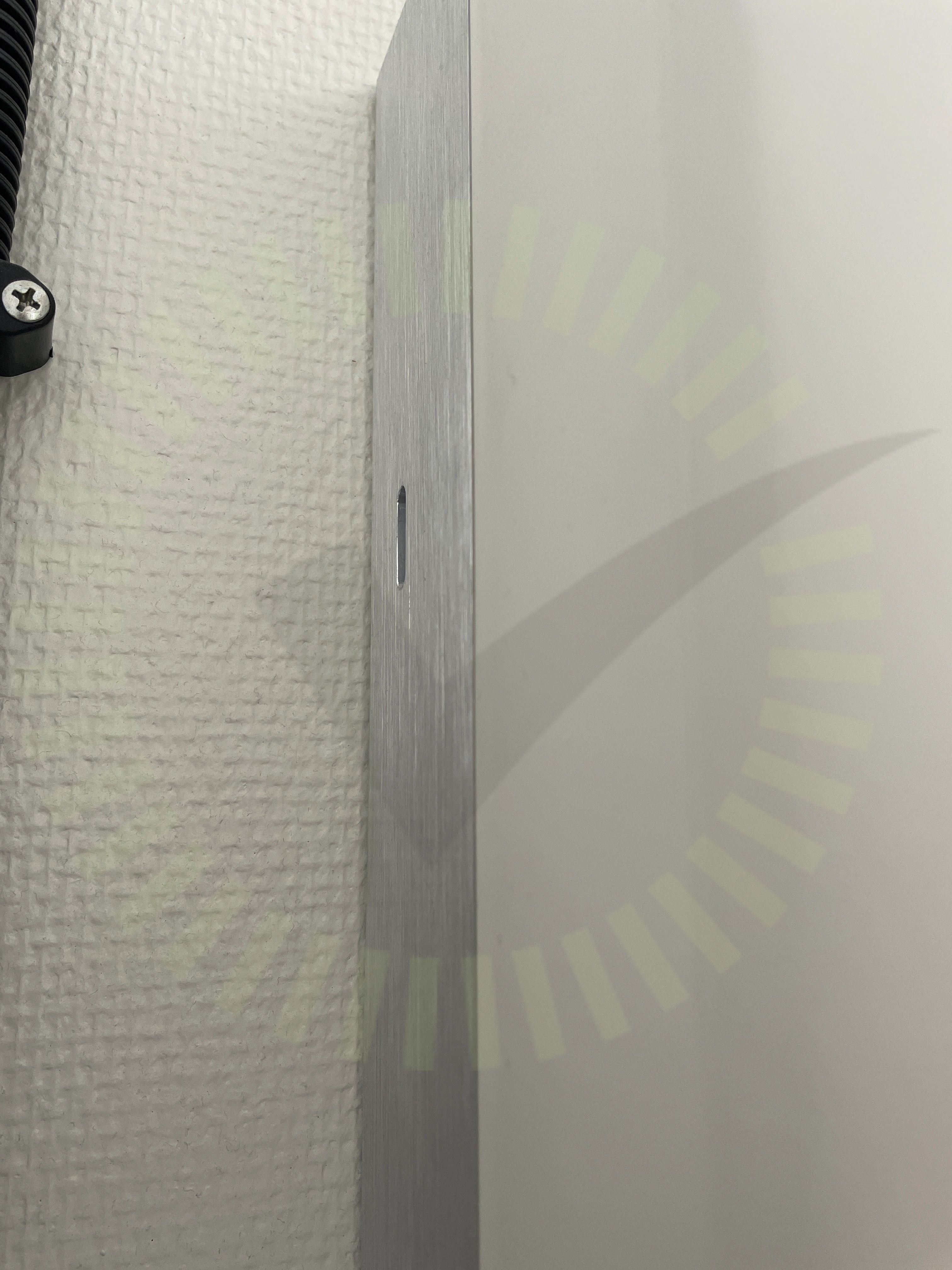

3.1 Fastsäkring av växelriktare

Inte godkänd

Skruv saknas på ena sidan

SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29

3.2 Förskruvning

Inte godkänd

Förskruvning ej åtdragen på AC kabel.

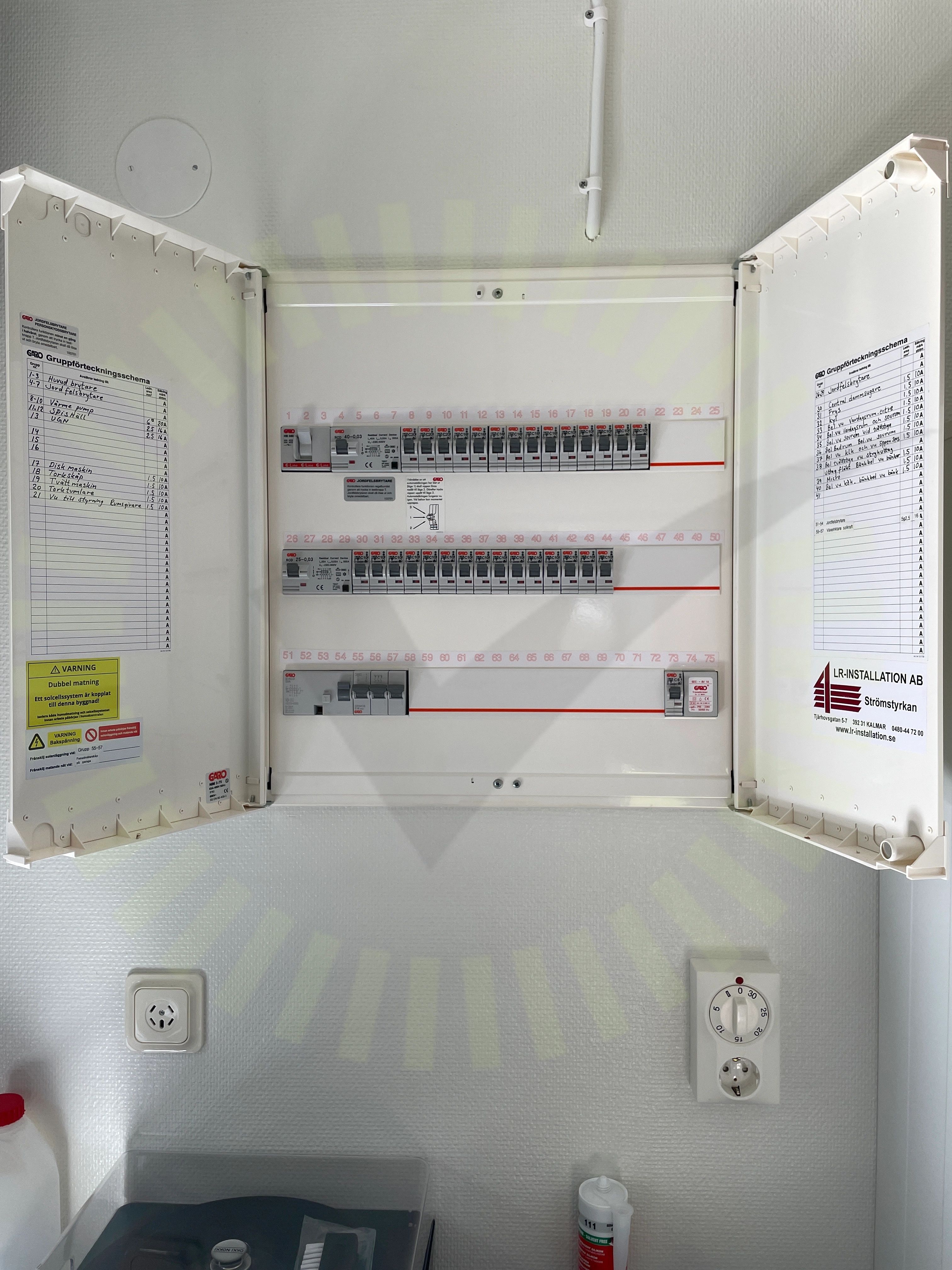

3.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

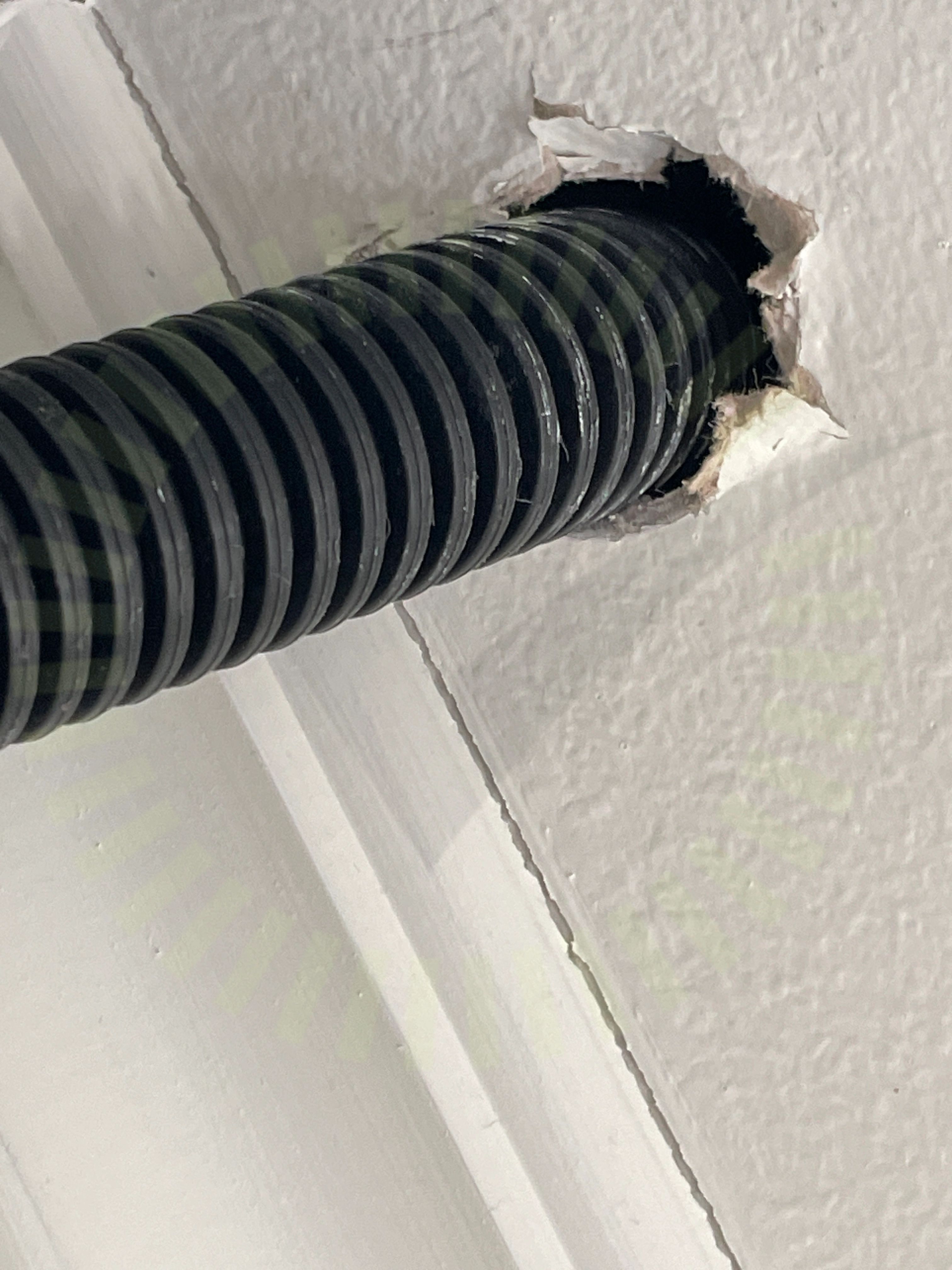

3.4 Genomföringar

Inte godkänd

Ej tätat vid undertak.

3.5 Mätprotokoll DC

Inte godkänd

Mätningar av DC sträng saknas.

3.6 Strängdesign

Inte godkänd

Solaredge avråder från att blanda p370 med s-serien

S440/S500/S500B/S650B Power Optimizer DS-000091-ENG

3.7 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

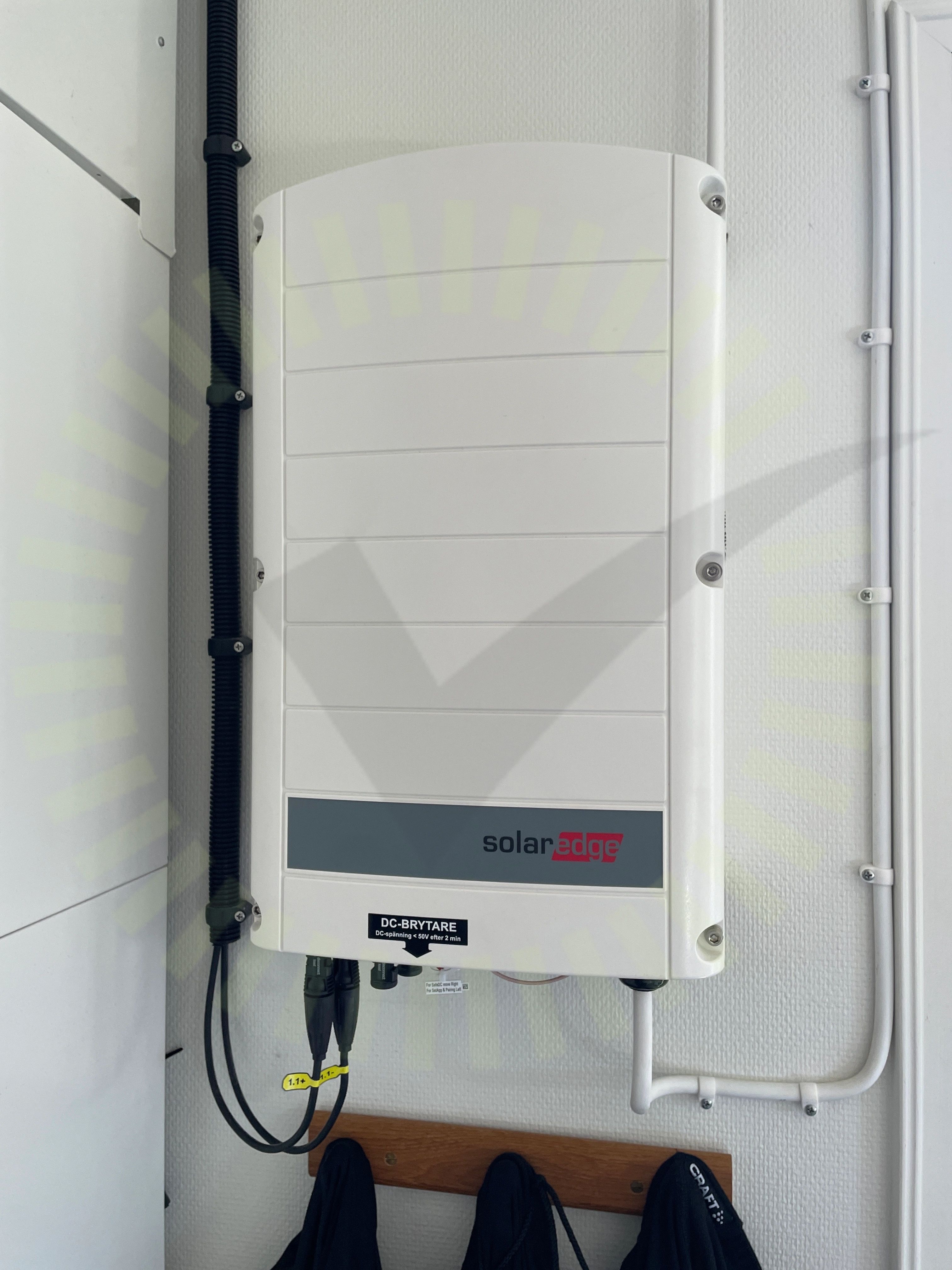

3.8 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

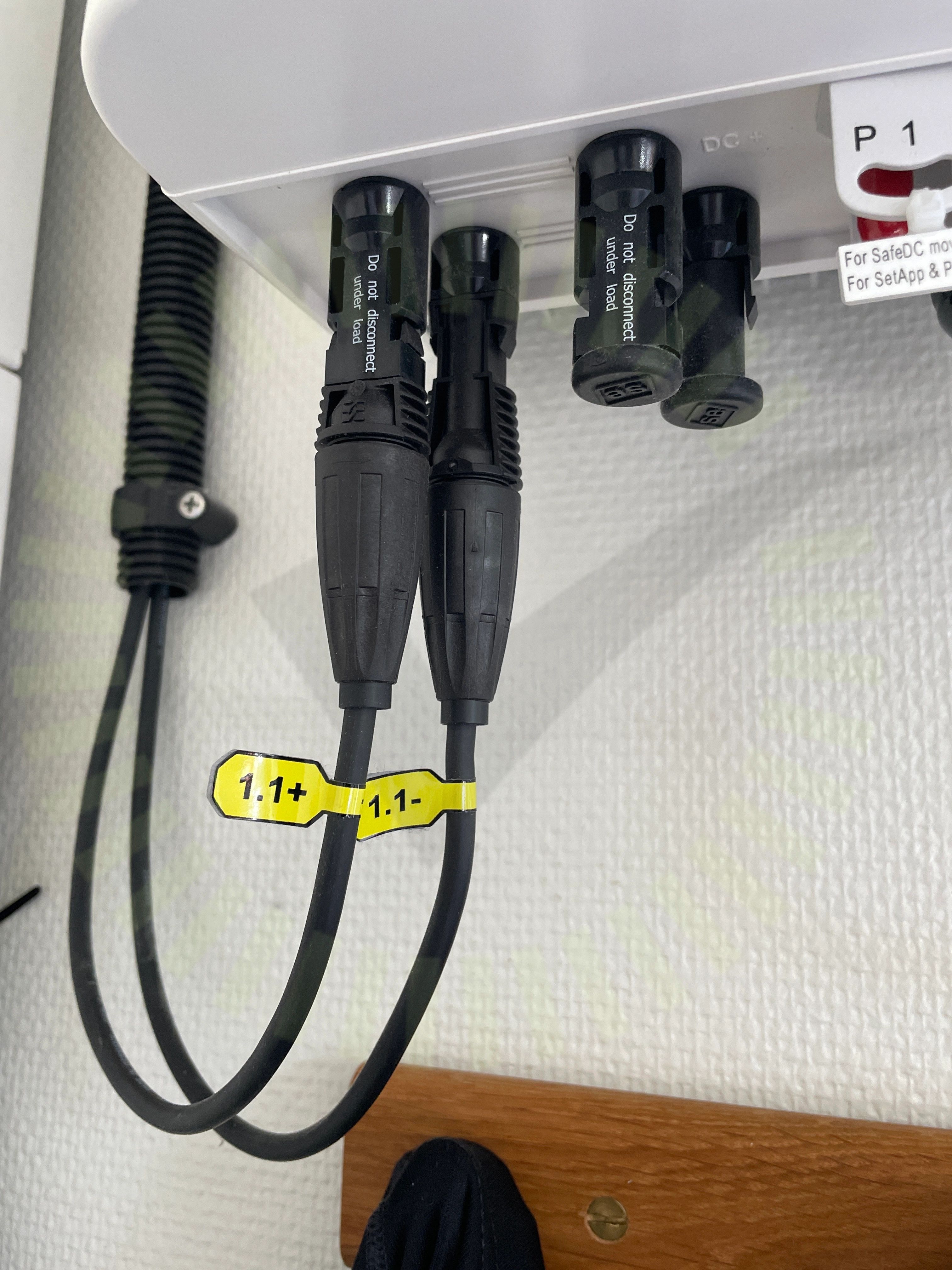

3.9 Växelriktarens kontakter

Inte godkänd

Endast Staubli får kopplas till de förmonterade kontakterna.

MA231 Assembly Instructions, Sida 2

Godkända kontrollpunkter

27/36

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter stressHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för backspänningVentilationVinkelVäderbeständigt material

Trina: TSM-DE09.08 390-405W

Anmärkningar

4/13

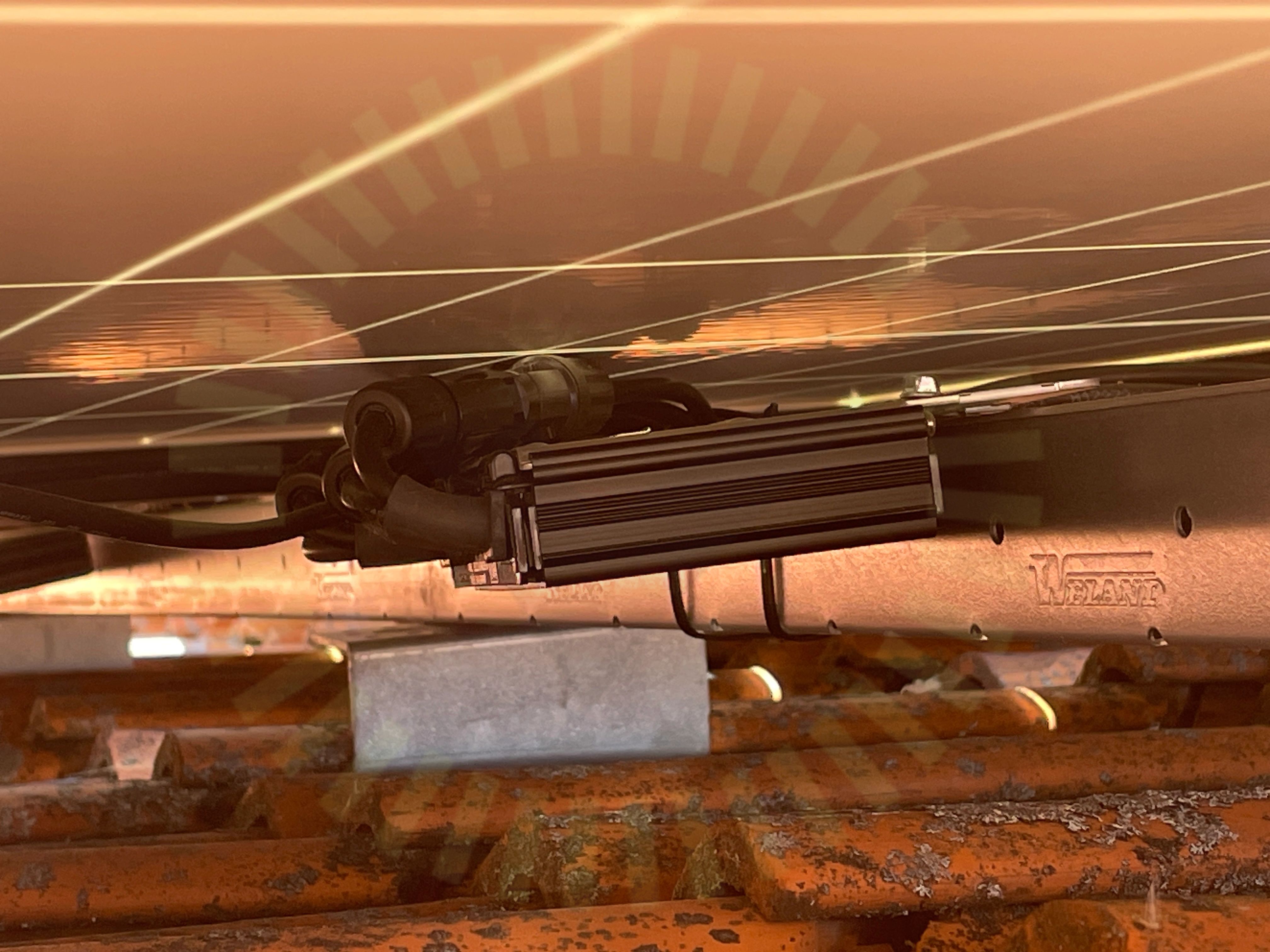

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

4.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

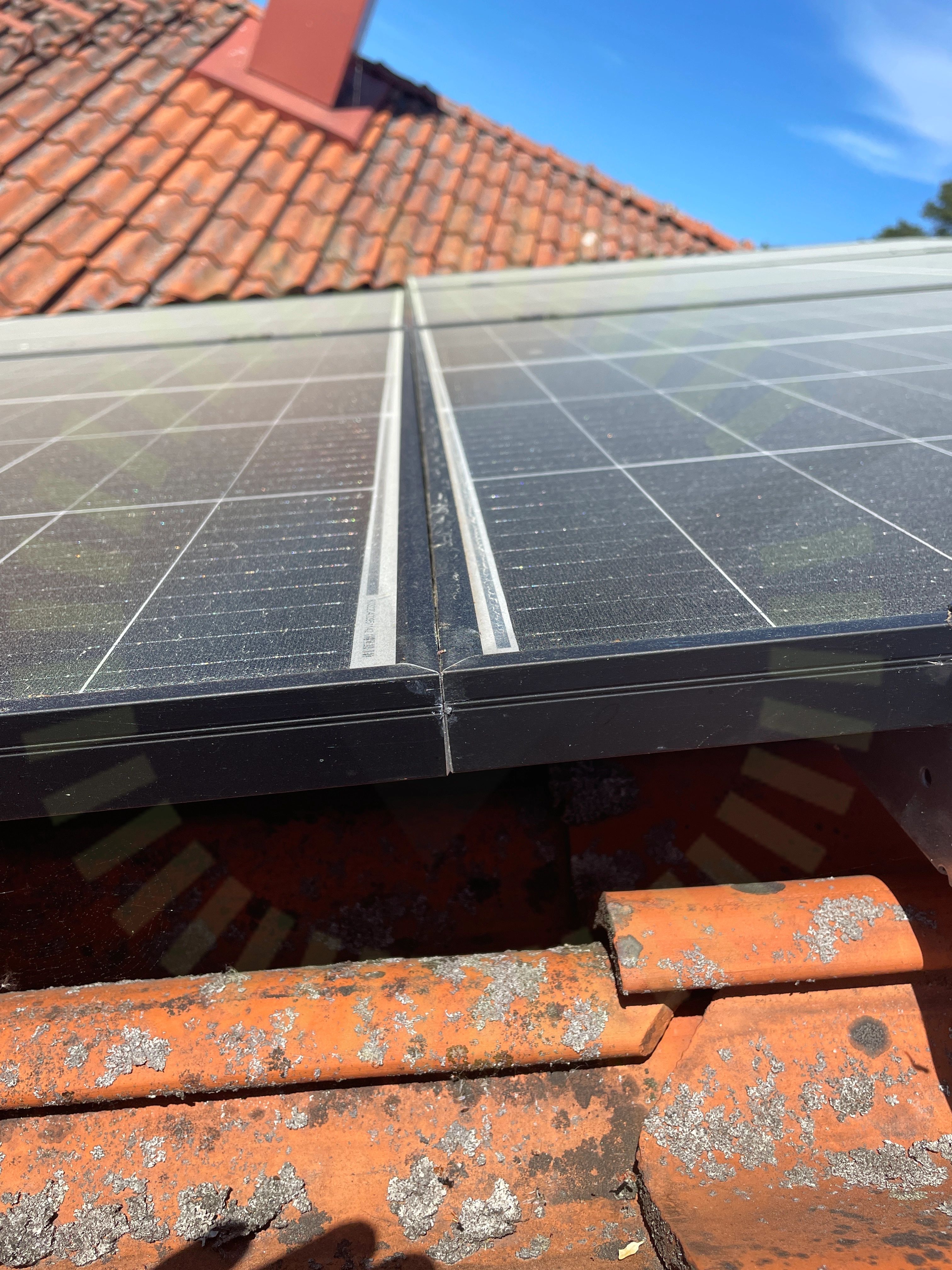

4.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med avstånd till varandra.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 15.

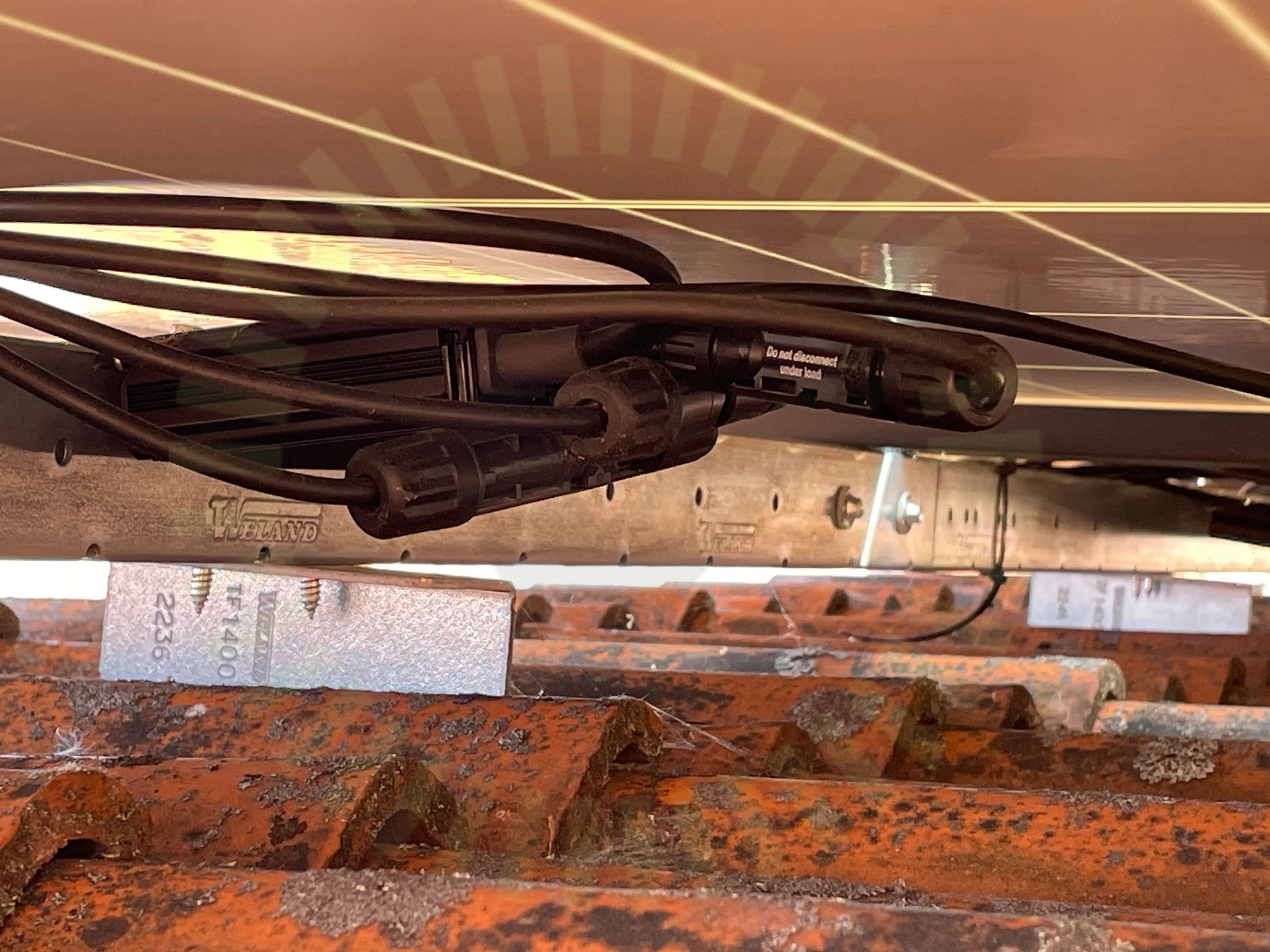

4.4 Stress på kontakter

Inte godkänd

Kabeln ska löpa rakt ur kontaktdonet minst 20 mm

Staubli Monteringsanvisningar MA711 (se_en)

Godkända kontrollpunkter

8/13

DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/13

Strängförläggning

Weland Stål: Råspont

Anmärkningar

5/22

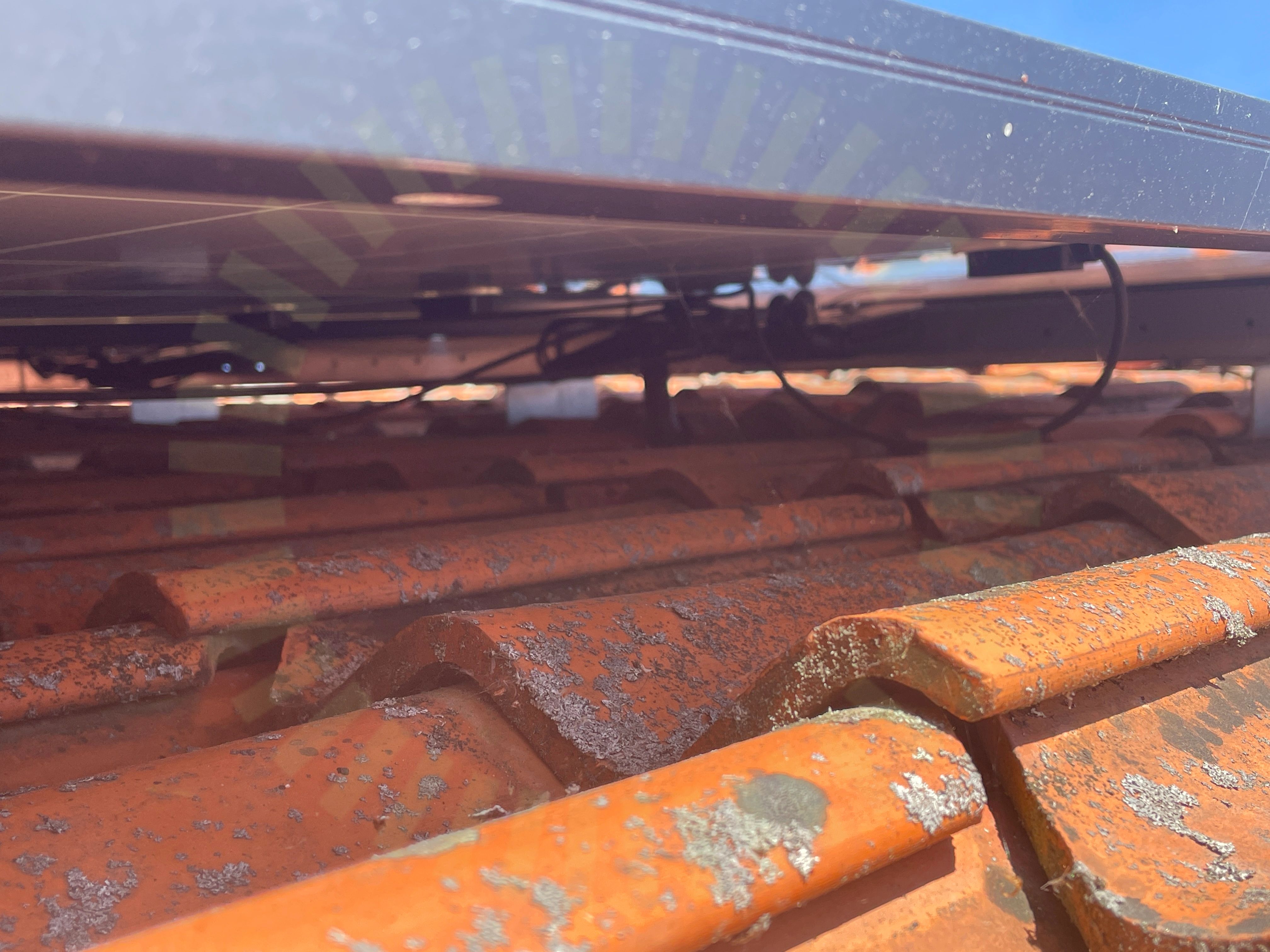

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

5.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

5.3 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Uppmätt 75 cm i alla segment

MA5102 Sid 1 (1) | Version 3 - 221101

5.4 Underbyggnad

Inte godkänd

22 mm råspont. Lastberäkning saknas att kontrollera laster mot.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

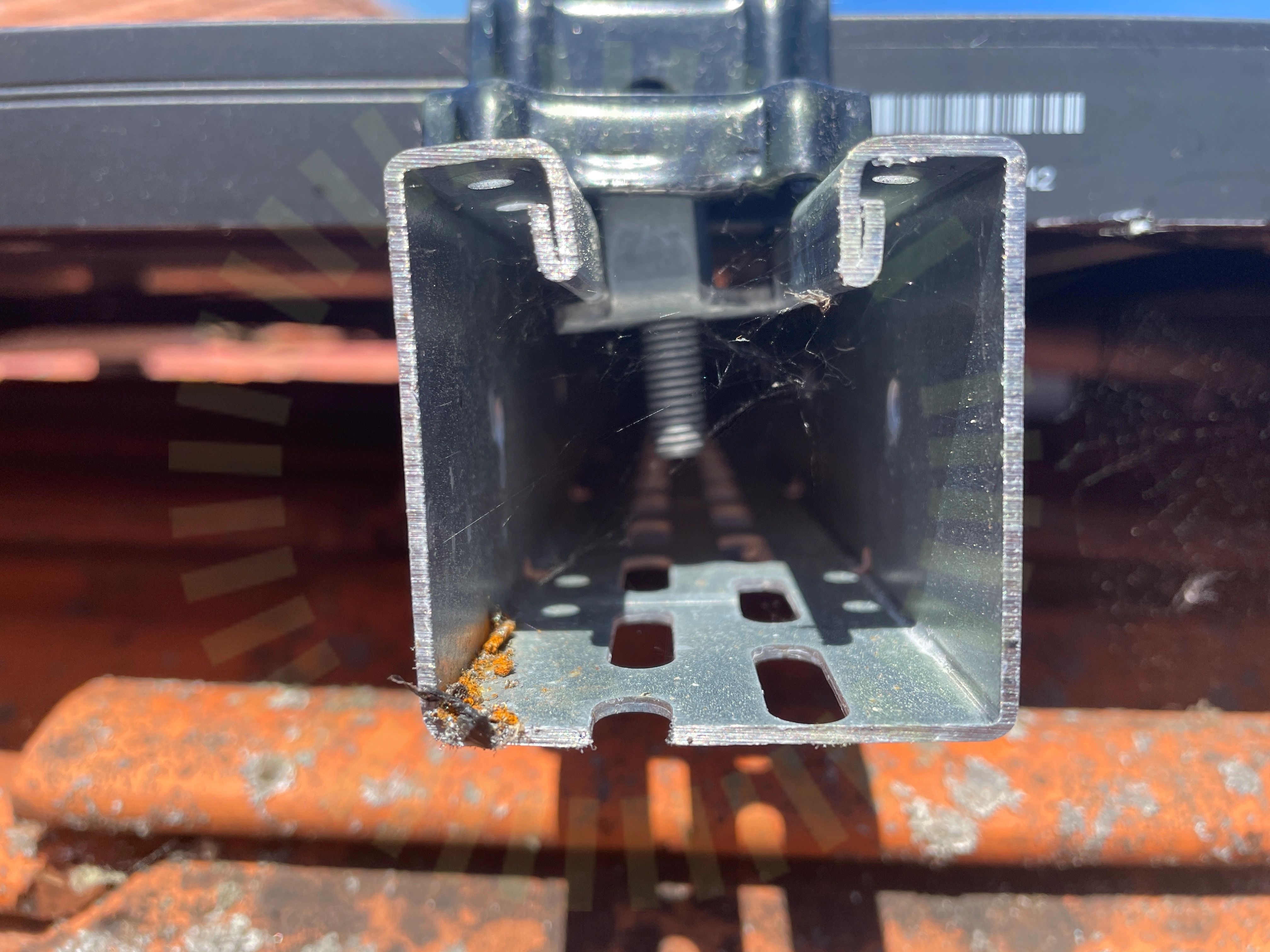

5.5 Ändklämmor skena

Inte godkänd

Ändklämma låser inte runt skena enligt anvisningar

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

14/22

Främmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarUnderliggande takpannaVäderbeständigt materialÄndklämmor skruv

Ej tillgängligt vid besiktning

3/22

DC kabel förläggningKabeldragning mellan takytorTvådelad Takkrok
