Besiktningsrapport

8.6

Installation genom

Solcellsproffsen

Datum

5 juli 2023

Ort

Tullinge, Stockholms län

Föremål mot bakstycke

Förbindelse av kontakter

Kontaktdon

+ 5

89% godkända11% ej godkända

Om installationen

PanelerDenim U M3 450 BB 120H

PanelerDenim: U M3 405-410 108H

OptimerareTigo: TS4

MontagesystemVan der Valk: ValkPitched - Clamp

MontagesystemWeland Stål: Falsfäste

VäxelriktareSolax X3-Hybrid Series

BatteriSolaX Triple Power 5.8-23 kWh

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Solcellsproffsen som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Denim U M3 450 BB 120H

Anmärkningar

3/14

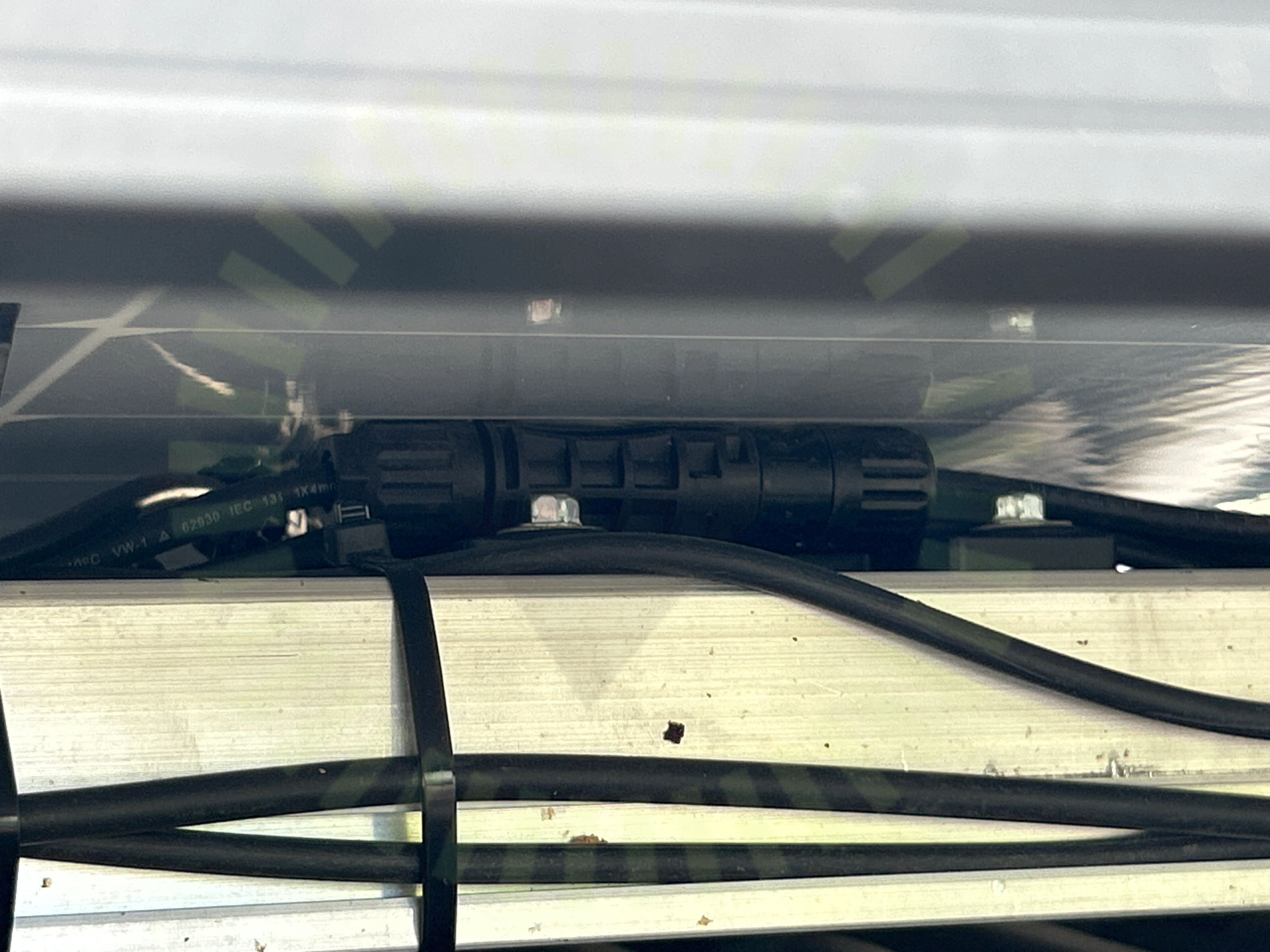

1.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

1.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Denim-installation-manual-BB-BW-20220829, Sida 5

1.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

11/14

DräneringshålKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Denim: U M3 405-410 108H

Godkända kontrollpunkter

12/14

DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/14

Förbindelse av kontakterKontaktdon

SolaX Triple Power 5.8-23 kWh

Godkända kontrollpunkter

10/10

AnslutningFastsäkring av produktKabeluppfästningKommunikationskabelKontakterPEPlaceringRakt placeradUtrymmeVäderskydd

Solax X3-Hybrid Series

Anmärkningar

4/39

4.1 Avstånd

Inte godkänd

Växelriktaren är inte monterad med korrekt avstånd till omkringliggande material.

4.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

4.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid arbetsbrytarna.

SEK 457, Sida 42

4.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

35/39

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPESkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVentilationVinkelVäderbeständigt materialVäderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Undercentral

Godkända kontrollpunkter

7/7

BrytareBöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Van der Valk: ValkPitched - Clamp

Anmärkningar

3/19

7.1 Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar

7.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

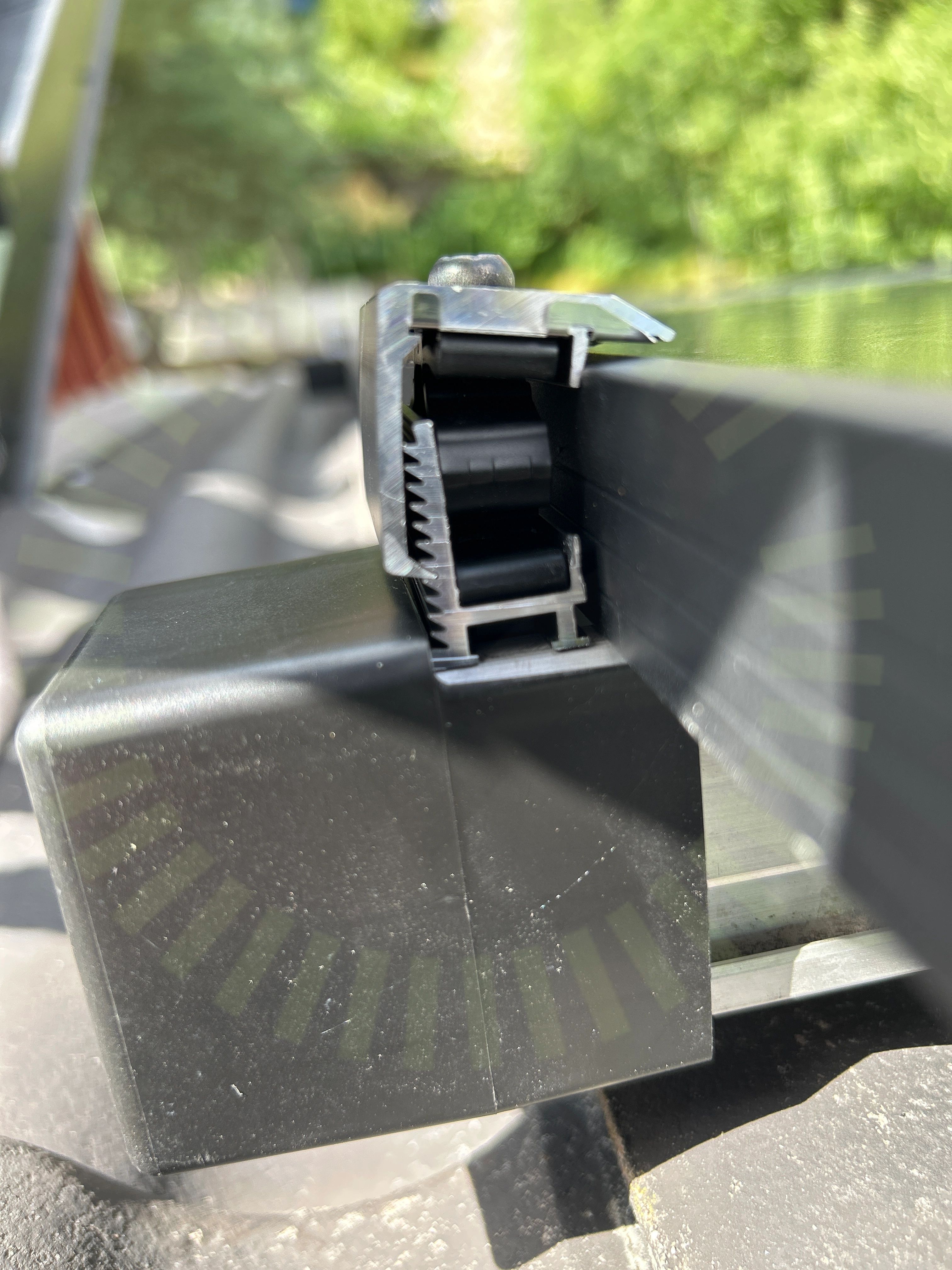

7.3 Slutfäste

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

14/19

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas CC måttKabeldragning mellan takytorMittklämmorPanelramens tjocklekPlaceringSkadorSkenornas infästningSkenornas skarvSkenornas överhängSnö- och VindlastberäkningVäderbeständigt material

Ej tillgängligt vid besiktning

2/19

Infästning RåspontInfästning Takstol

Weland Stål: Falsfäste

Anmärkningar

4/19

8.1 Falsfästenas CC

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt mått mot beräkning är inte möjligt.

MA5101 Sid 1 (1) | Version 4 - 221219

8.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.

MA5101 Sid 1 (1) | Version 4 - 221219

8.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

8.4 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)

Godkända kontrollpunkter

15/19

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
