1.1 Mätprotokoll DC
Inte godkändSträngarnas storlek är inte tydliga och underlag saknas att jämföra mätningar mot.
Besiktningsrapport
9.0
Installation genom
1KOMMA5°
Datum
20 maj 2024
Ort
Kalmar, Kalmar län
91% godkända9% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemWeland Stål: Plåttak Långskena
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Ej tillgängligt vid besiktning
1/3Avtal
Tak 1, 1Komma5° - Fullblack
Anmärkningar
3/17

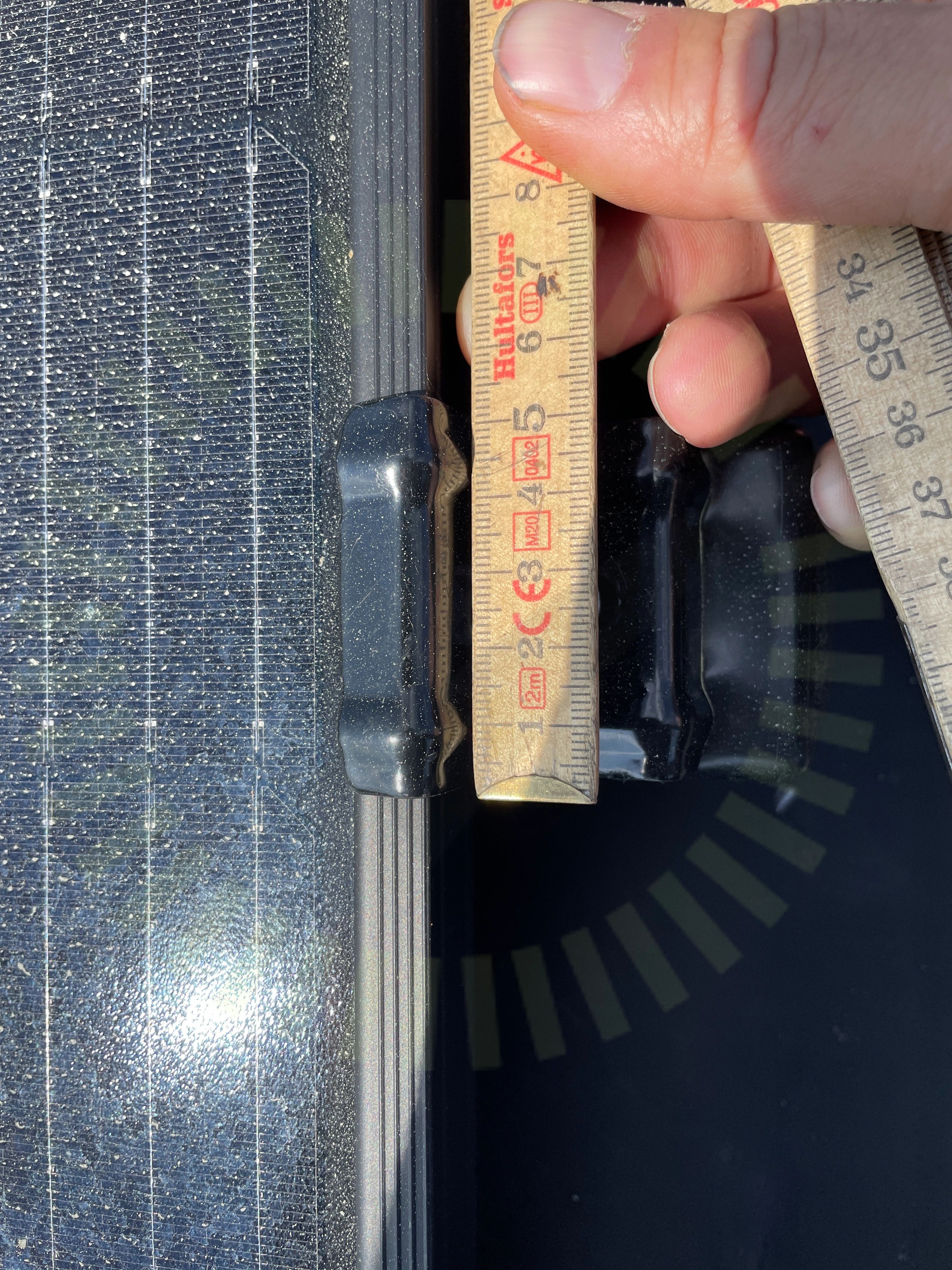

2.1 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.
1KOMMA5°: Module Installation manual EN 23.07, Sida 17
2.2 Avstånd till yta
Inte godkändPanelen är placerad för nära plåttaket.
1KOMMA5°: Module Installation manual EN 23.07, Sida 14
2.3 Föremål mot bakstycke
Inte godkändFöremål skaver mot panelens undersida.
1KOMMA5°: Module Installation manual EN 23.07, Sida 15
Godkända kontrollpunkter
14/17Avstånd till havFörbindelse av kontakterDräneringshålKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Plåttak Långskena
Anmärkningar
2/16
3.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
3.2 Ändklämmor skena
Inte godkändFör lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 5 - 231109
Godkända kontrollpunkter
13/16DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningVäderbeständigt material
Ej tillgängligt vid besiktning
1/16Skenornas infästning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/35
6.1 Säkringsdimension
Inte godkändVäxelriktare ska vara ansluten på egen gruppledning.
6.2 Väderbeständigt material
ÖverenskommelseMarkrör ej UV-beständigt.
Godkända kontrollpunkter
32/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterTillgänglighetVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/35Strängdesign
