1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.7
Installation genom
Solsystem Sverige AB
Datum
29 maj 2024
Ort
Trelleborg, Skåne län
84% godkända16% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 xxx/MR
MontagesystemSchletter skena med okänd infästning papptak
VäxelriktareSAJ: R5 (3-12K)-T2-15
TillbehörSäkerhetsbrytare AC
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, JA Solar: JAM54S31 xxx/MR
Anmärkningar
4/15

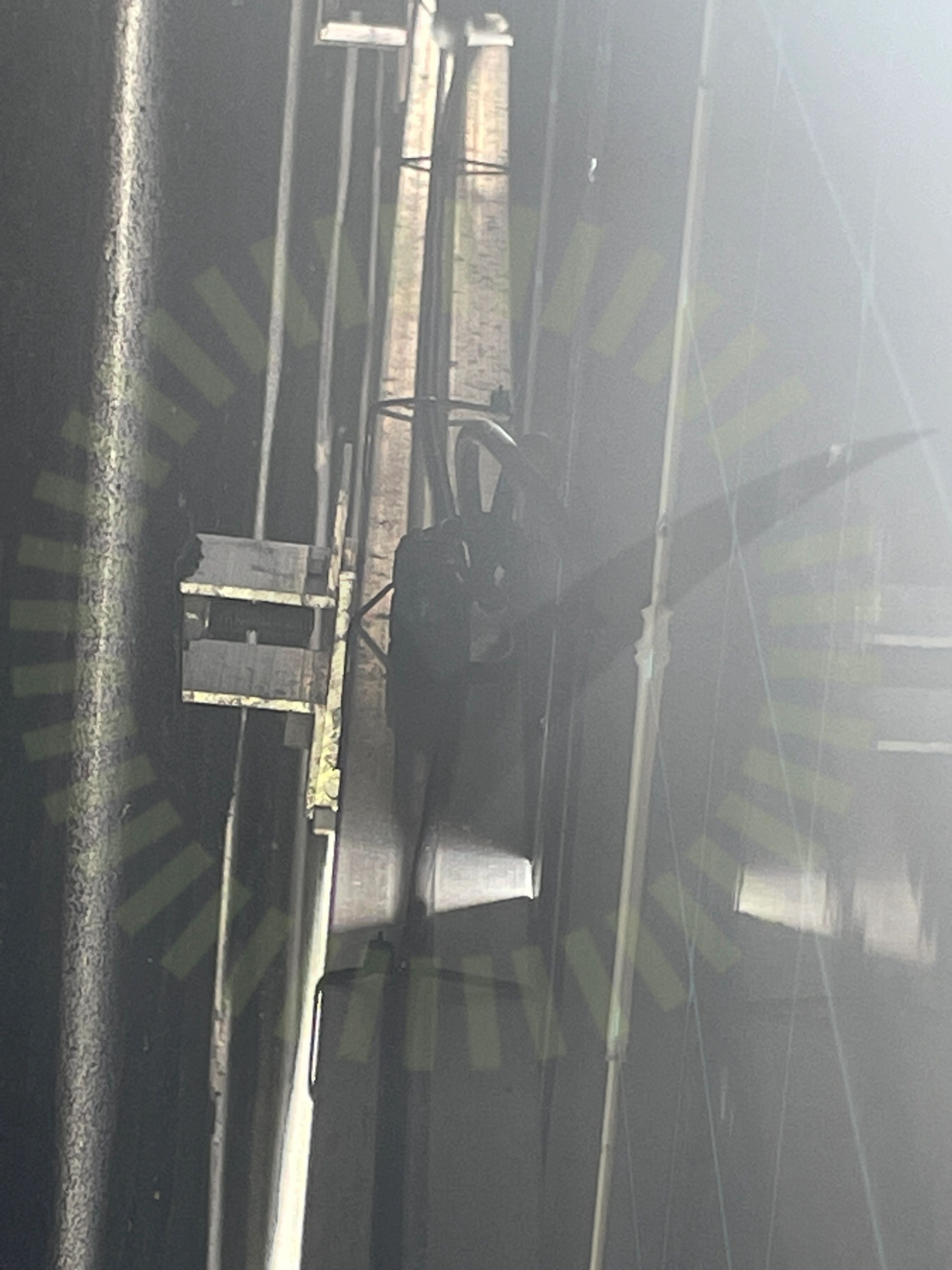

3.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.

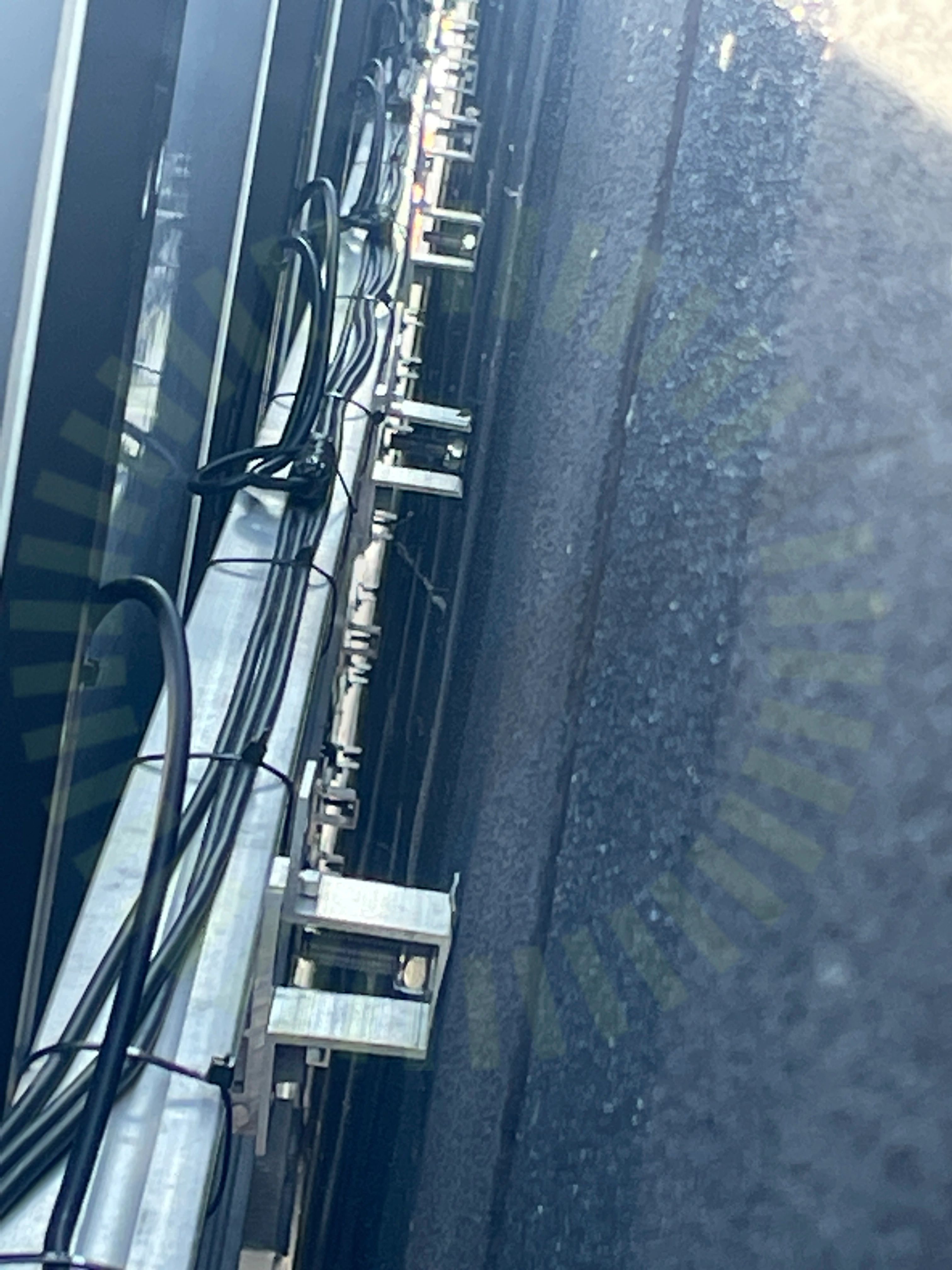

3.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 10
3.3 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

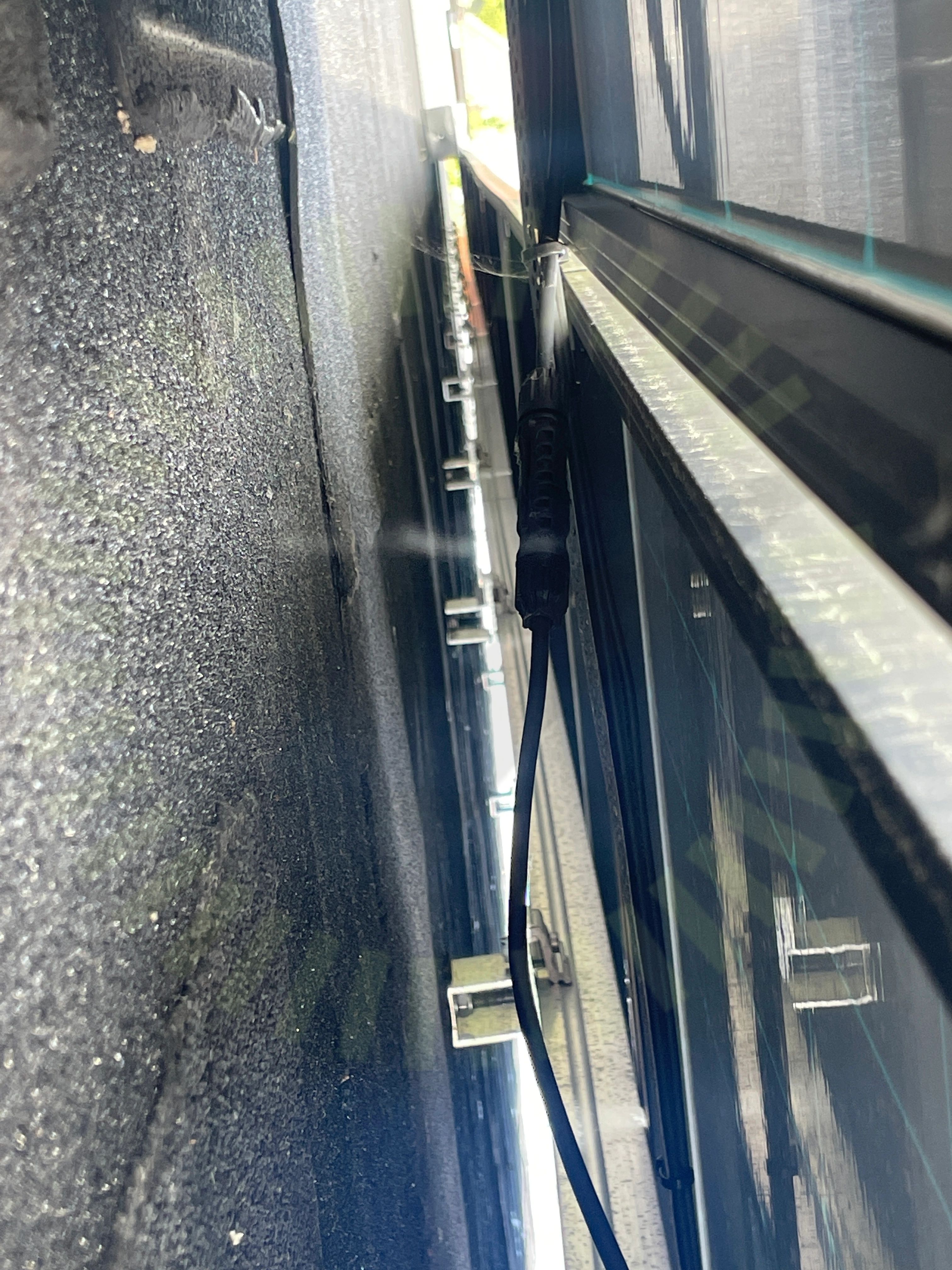

3.4 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
11/15Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning
Tak 1, Schletter skena med okänd infästning papptak
Anmärkningar
8/224.1 Främmande material
Inte godkändAnvänt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier. Infästningsplatta är från en annan tillverkare.
4.2 Avsaknat underlag
Inte godkändKund saknar underlag för vald infästningsmetod.
4.3 CC infästningar
Inte godkändTvå olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med CC mått mellan krokar går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.
Snö- och vindlastberäkning

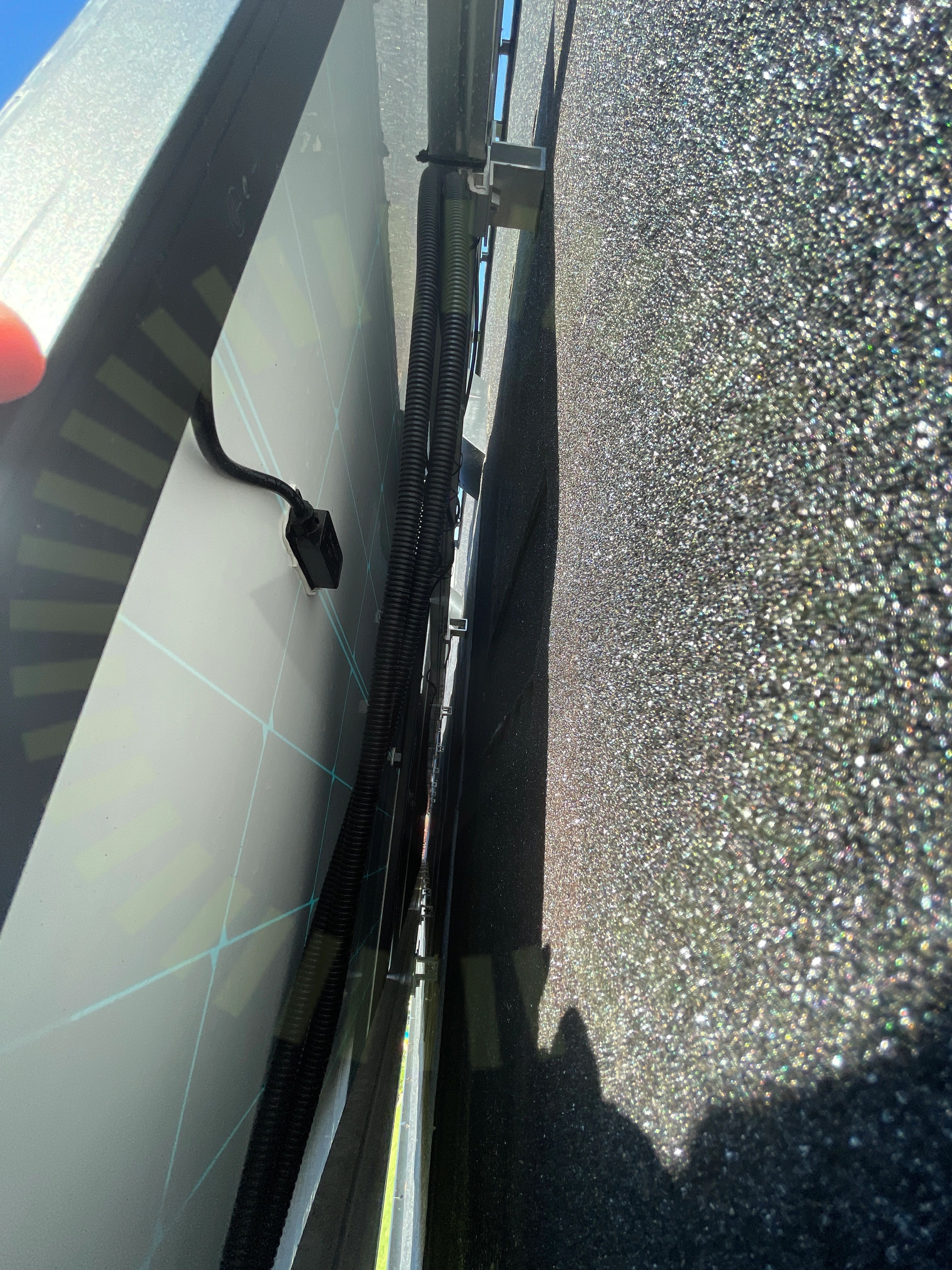

4.4 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte lämpligt fastsäkrad.
SS 436 40 00 (712.522.101)

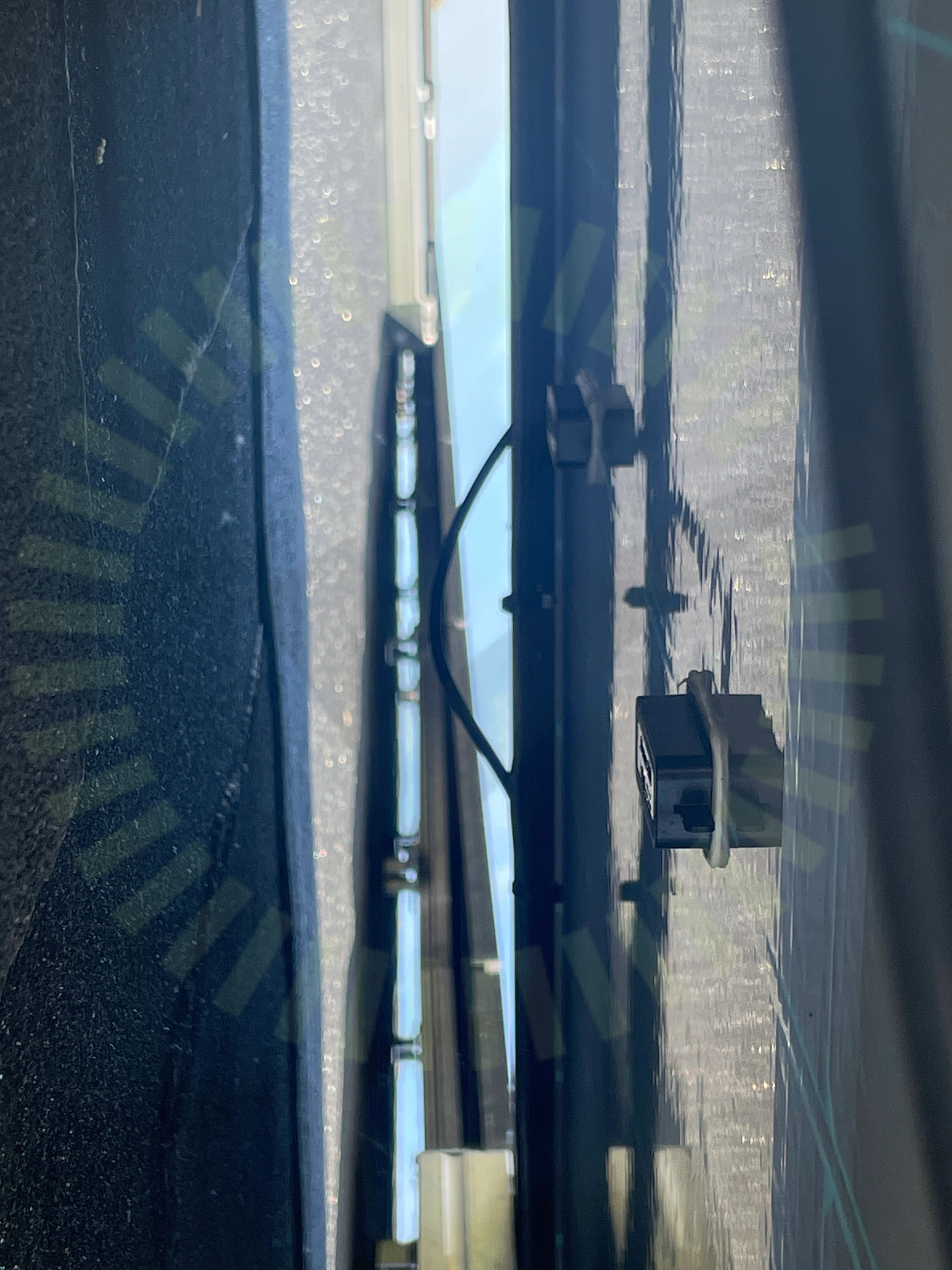

4.5 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
4.6 Skenornas överhäng
Inte godkändTvå olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.
4.7 Snö- och Vindlastberäkning
Inte godkändTvå olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.

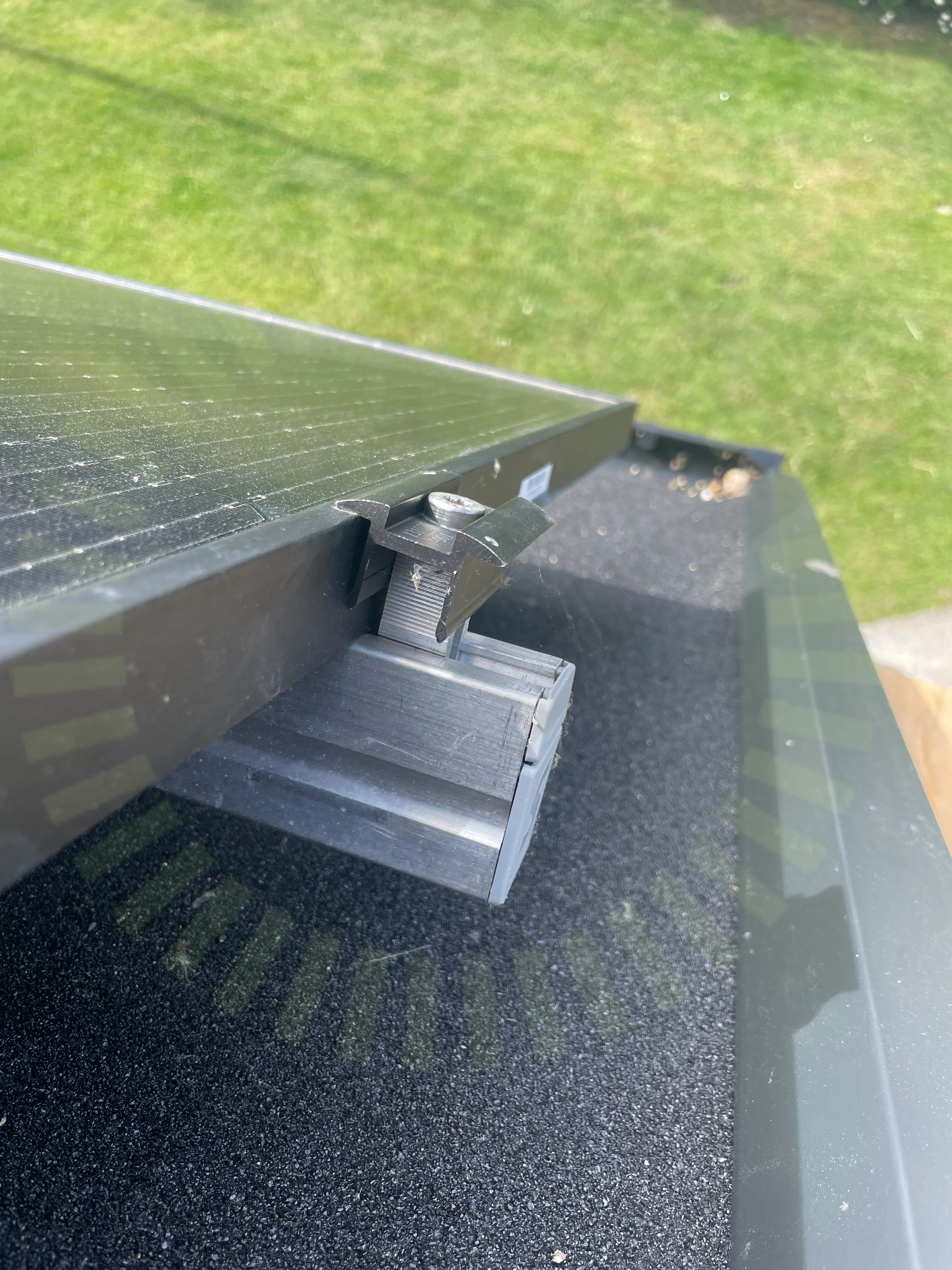

4.8 Ändklämmor
Inte godkändFel klämma är använt som ändklämma.
Godkända kontrollpunkter
13/22Använd tätskiktsdukDC kabel förläggningFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSvetsning av pappVäderbeständigt material
Ej tillgängligt vid besiktning
1/22Infästning i råspont
Varselmärkning
Anmärkningar
1/4

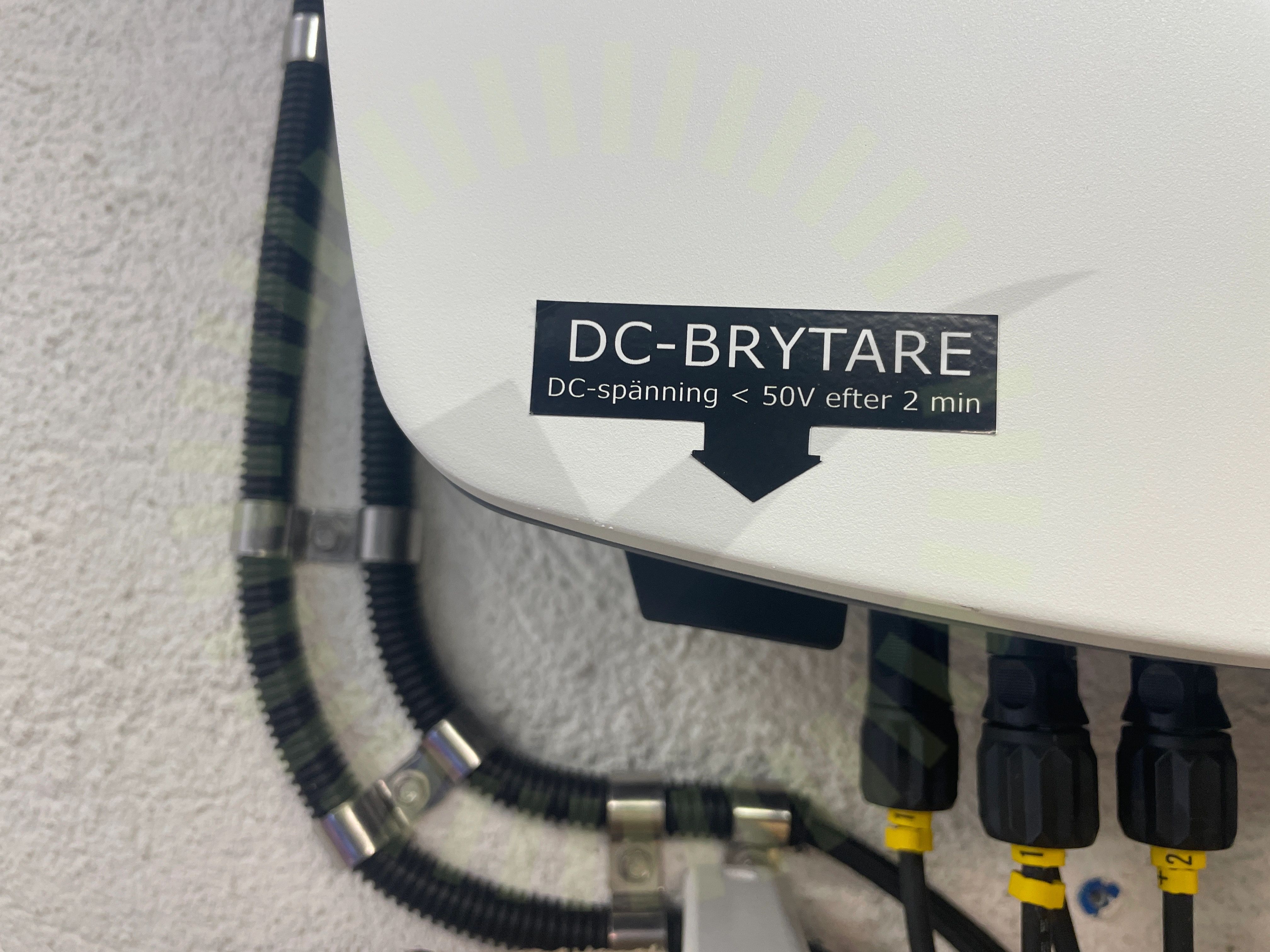

5.1 Missvisande varselmärkning
Inte godkändMärkning är missvisande. Det är inte ett optimerat system.
Godkända kontrollpunkter
3/4Informering av solcellerVarning för backspänningVarning för likspänning
