Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

SolenergiProjekt

Datum

18 mars 2025

Ort

Köping, Västmanlands län
AC kablage förläggning
Skarp kant
Förskruvning
91% godkända9% ej godkända

Om installationen

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
SolenergiProjekt

Installerad av SolenergiProjekt som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

4/46
Förskruvning

1.1 Förskruvning

Inte godkänd

Signalkabelns förskruvning är inte korrekt monterad.

1.2 Infästning

Inte godkänd

Vägginfästning saknas för växelriktaren.

AC kablage förläggning

1.3 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

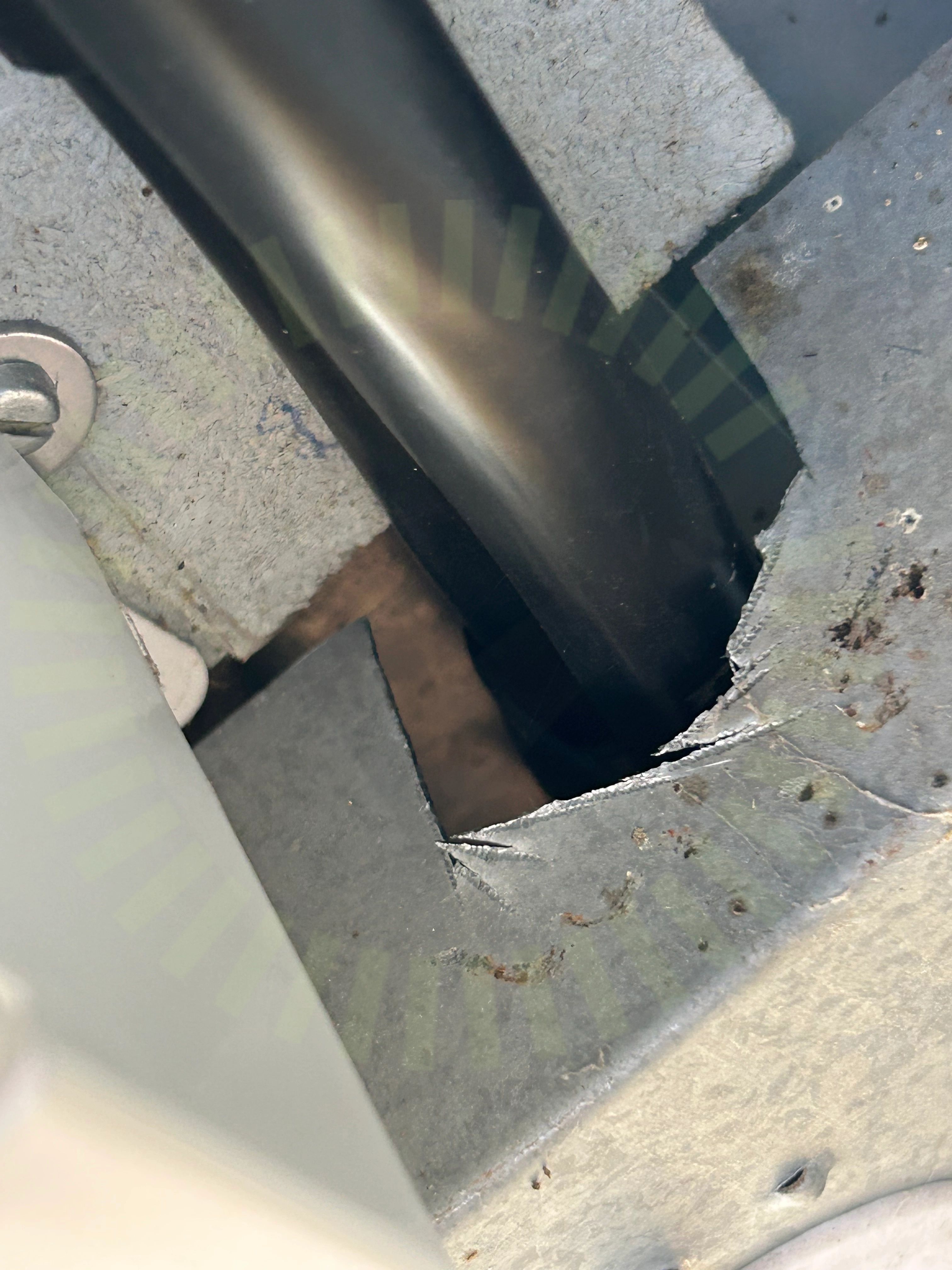

Skarp kant

1.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

42/46
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInformering av solcellerJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
