Besiktningsrapport
9.1
Installation genom
Nova Solar
Datum
26 april 2023
Ort
Torslanda, Västra Götalands län
Jordning av chassi
Underliggande takpanna
Takgenomföring
95% godkända
5% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
Weland Stål: Läktfästen
Växelriktare
SAJ: R5 3-20K-T2
Tillbehör
Elmaterial: Kapsling
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Kapsling
Godkända kontrollpunkter
8/8
Brytare
Böjradie
Infästning
Installation
IP-Klassning
Placering
Termisk påverkan
Yttre påverkan
Tak 1, Longi: LR5-54HPB 390-410M
Godkända kontrollpunkter
17/17
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontakter
Kopplingslåda
Mellanrum
Panelkablagets böjradie
Punktbelastning
Skador
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Överlappning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
4/22

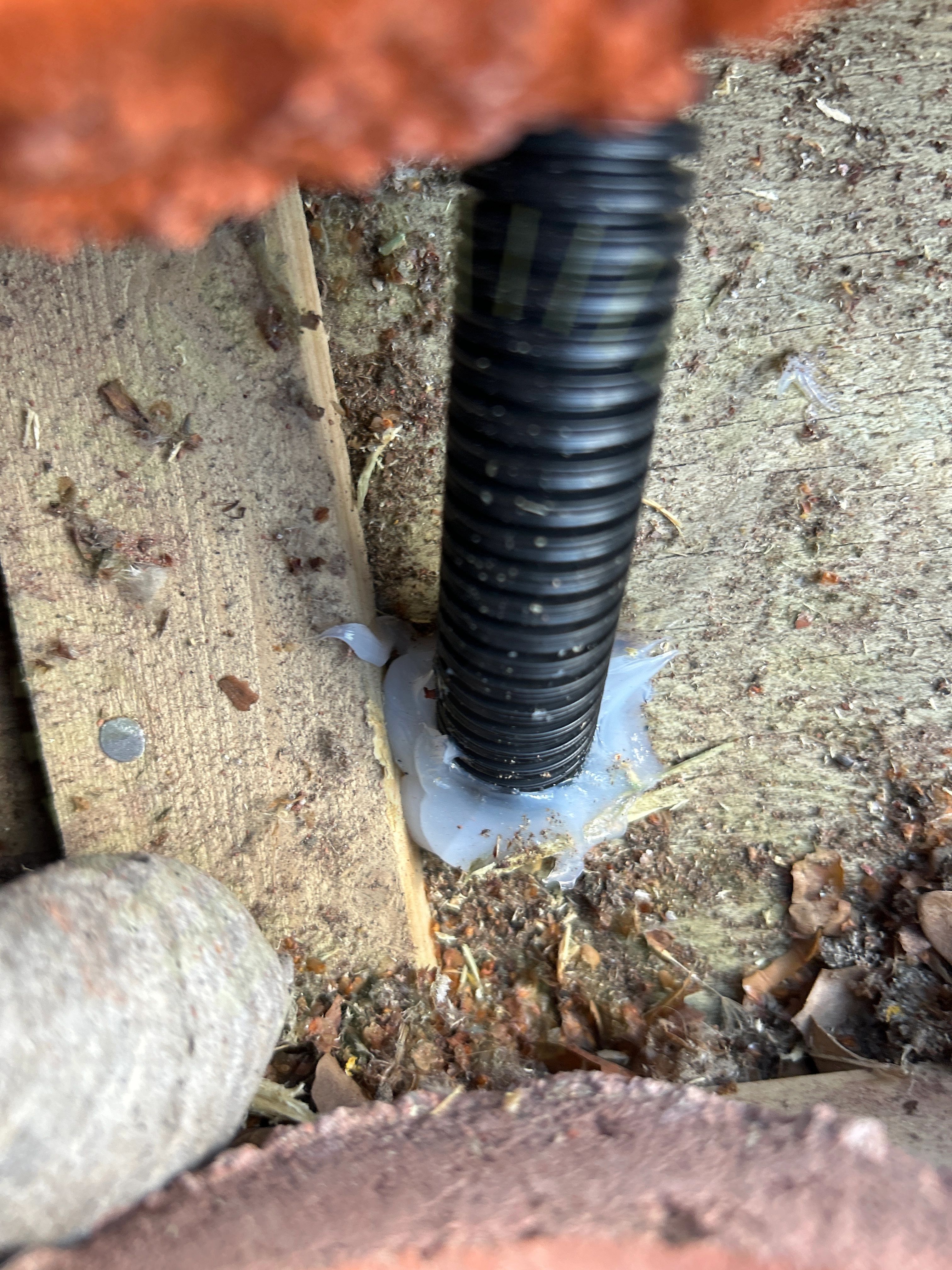

4.1 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
4.2 Snö- och Vindlastberäkning
Inte godkänd
Snö- och vindlastberäkning saknas.
Tillverkarens montageanvisningar
4.3 Takkrokarnas CC
Inte godkänd
Underlag för att kontrollera avstånd mellan infästningar saknas. Uppmätt 120 cm.
MA5104. Sid 1 (1) | Version 4 - 221101

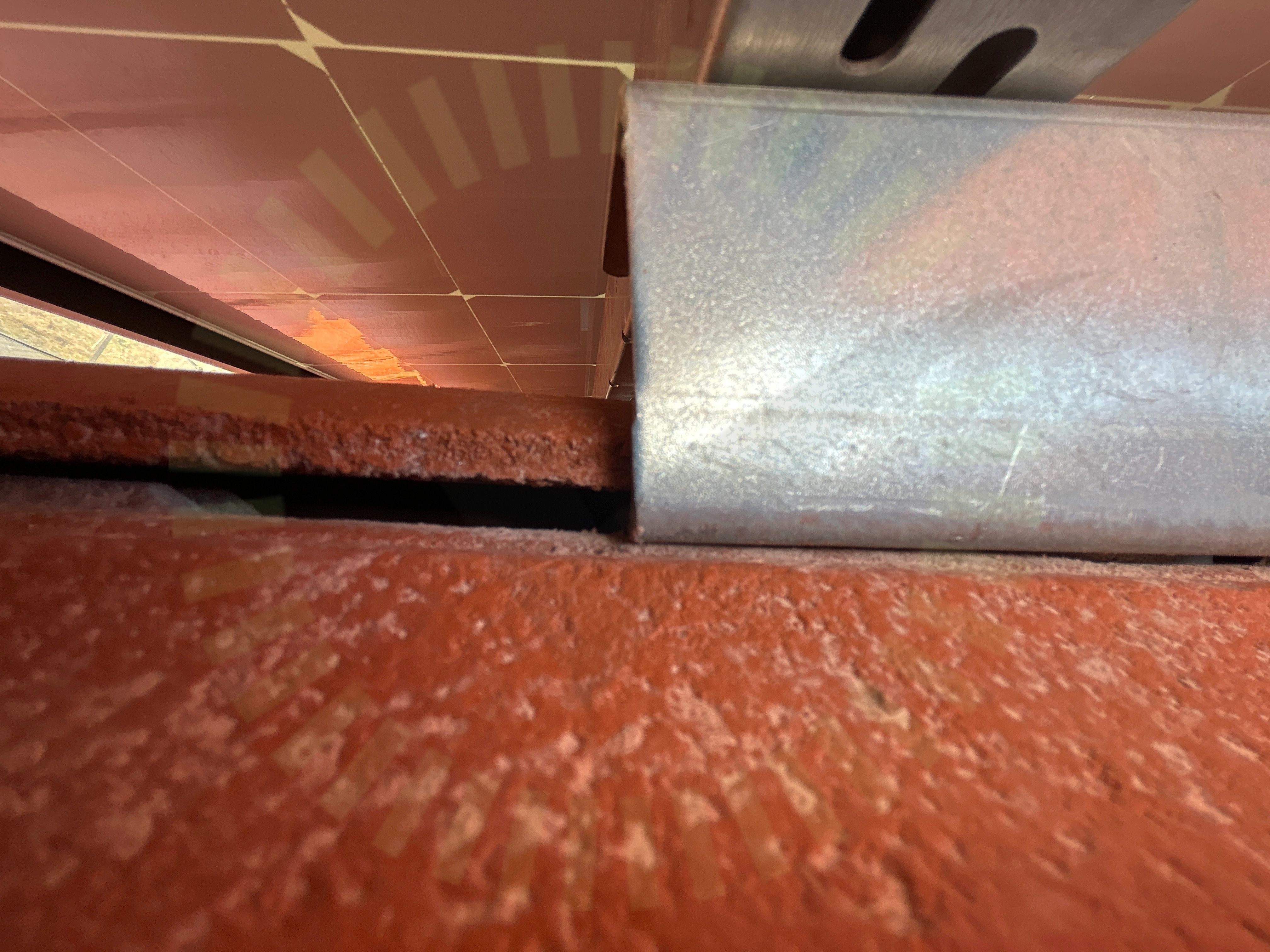

4.4 Underliggande takpanna
Inte godkänd
Infästningar trycker mot underliggande takpanna.
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
17/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämma skruv
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenskarvar
Tvådelad Takkrok
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Ej tillgängligt vid besiktning
1/22
Läktinfästning
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/34
6.1 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
User Manual SAJ Solar Inverter, Sida 32
Godkända kontrollpunkter
33/34
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Max total effekt
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
