1.1 Avtal
Inte godkändDet är andra levererade produkter i anläggningen än vad som är offererat.
Avtal
Besiktningsrapport
8.3
Installation genom
Täta tak Energi
Datum
2 september 2024
Ort
Helsingborg, Skåne län
89% godkända11% ej godkända
Om installationen
PanelerJa Solar: JAM54D41/LB
MontagesystemWeland Stål: Pannfäste Läkt
VäxelriktareGoodWe: GW5-10KN-ET
BatteriGoodWe: Lynx Home F Series
TillbehörUndercentral
Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/31.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Batteri
Anmärkningar
1/12

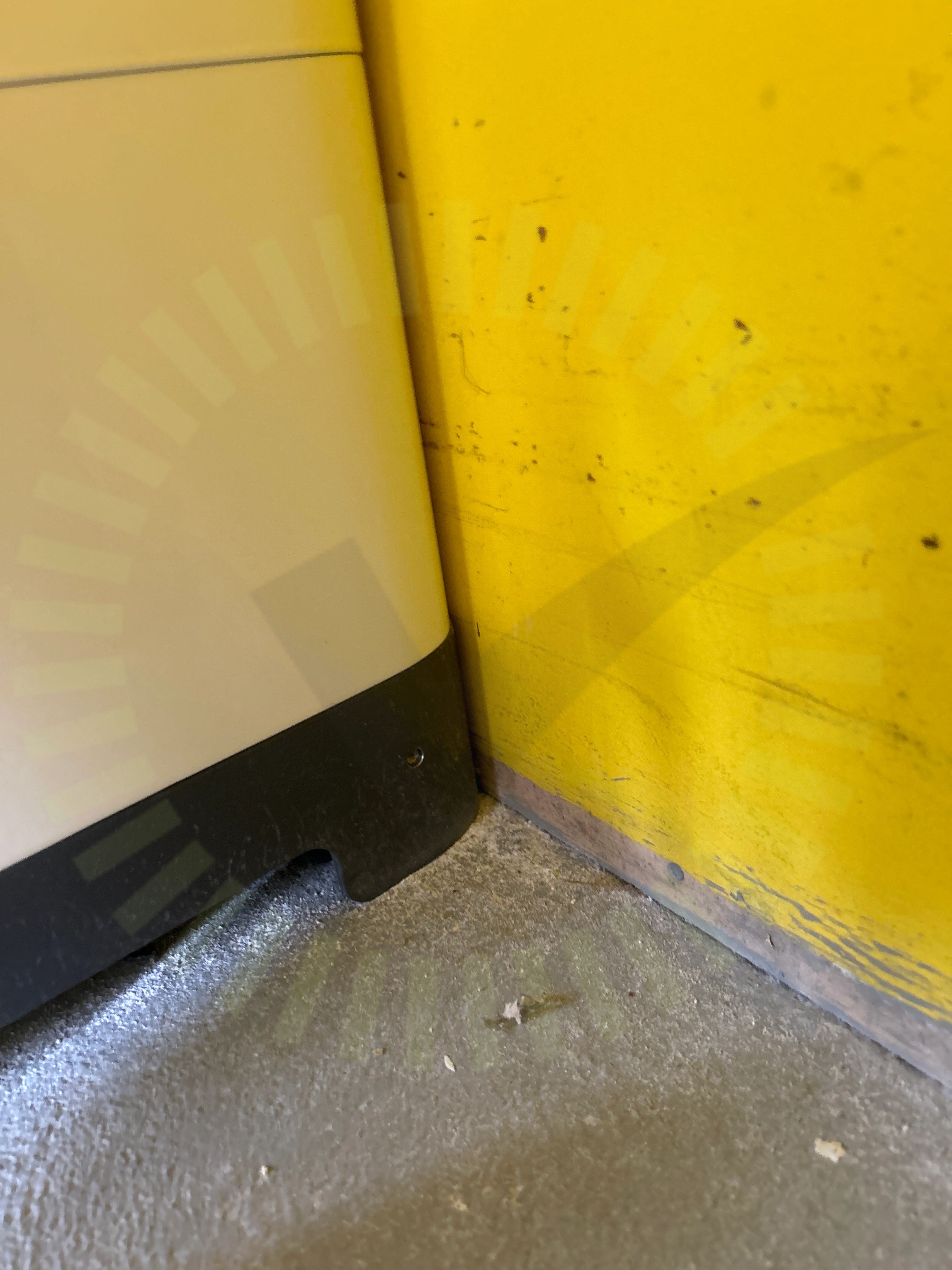

2.1 Fastsäkring av produkt
Inte godkändBasplattan är inte fastsäkrad.
GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 16-20
Godkända kontrollpunkter
11/12Avstånd närliggande objektBakomliggande materialBatteri PEDC anslutning LutningSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Hustak, Ja Solar: JAM54D41/LB
Godkända kontrollpunkter
15/15Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Hustak, Weland Stål: Pannfäste Läkt
Anmärkningar
7/21

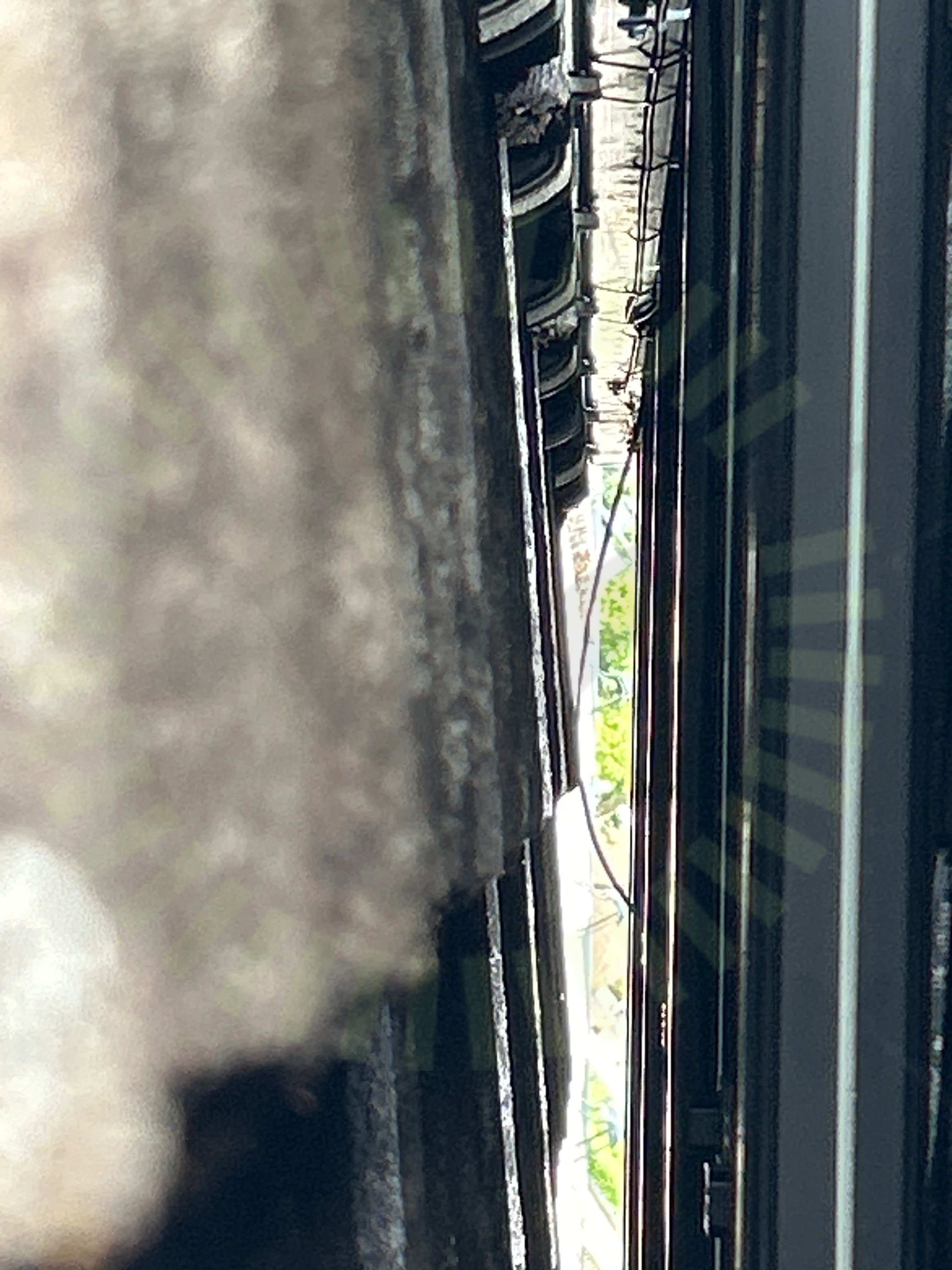

4.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

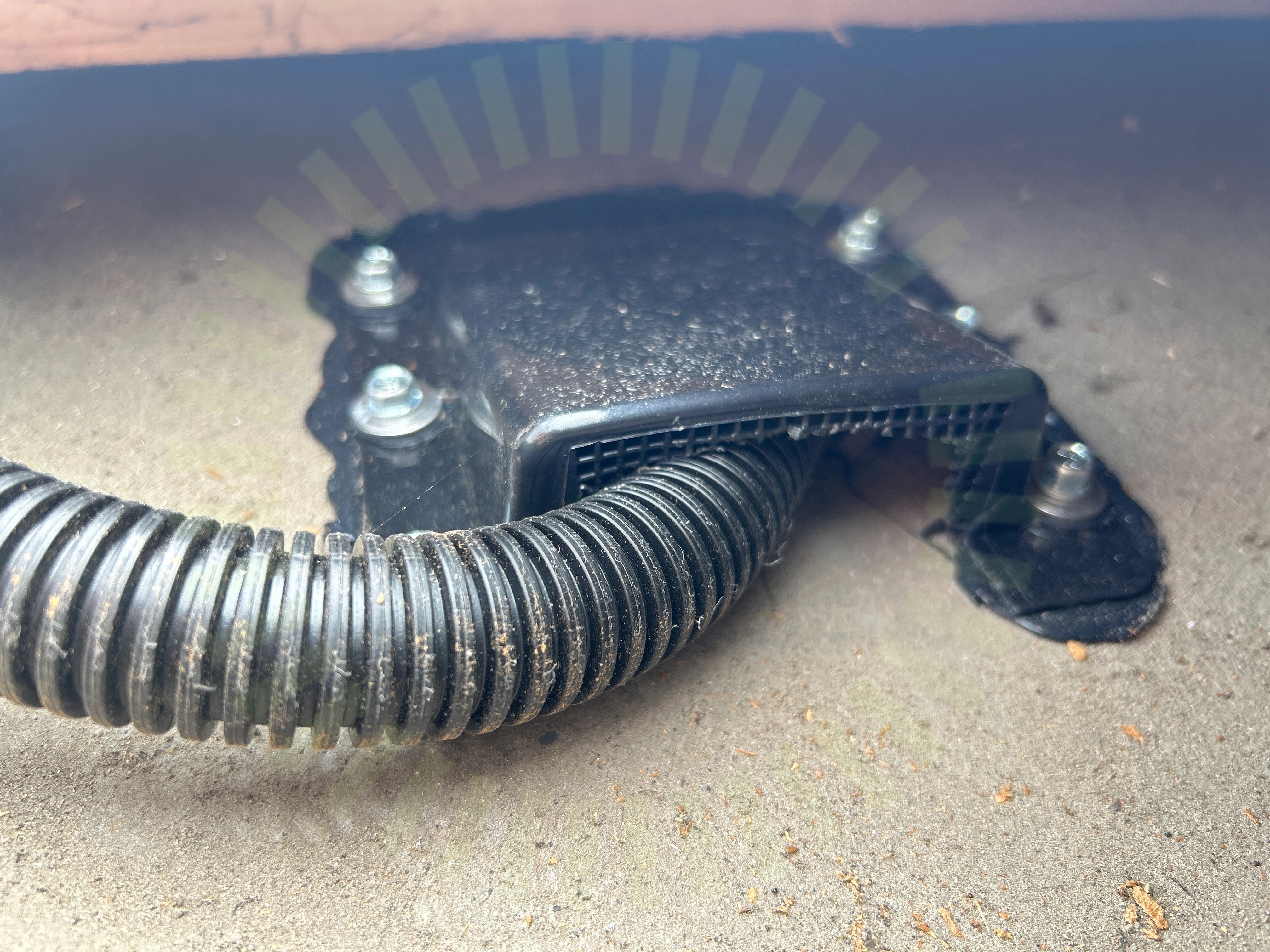

4.2 Takgenomföring
Inte godkändMögelstopper är till för genomföringar i underlagspapp. Täthet är inte säkerställt med vald metod för masonit.

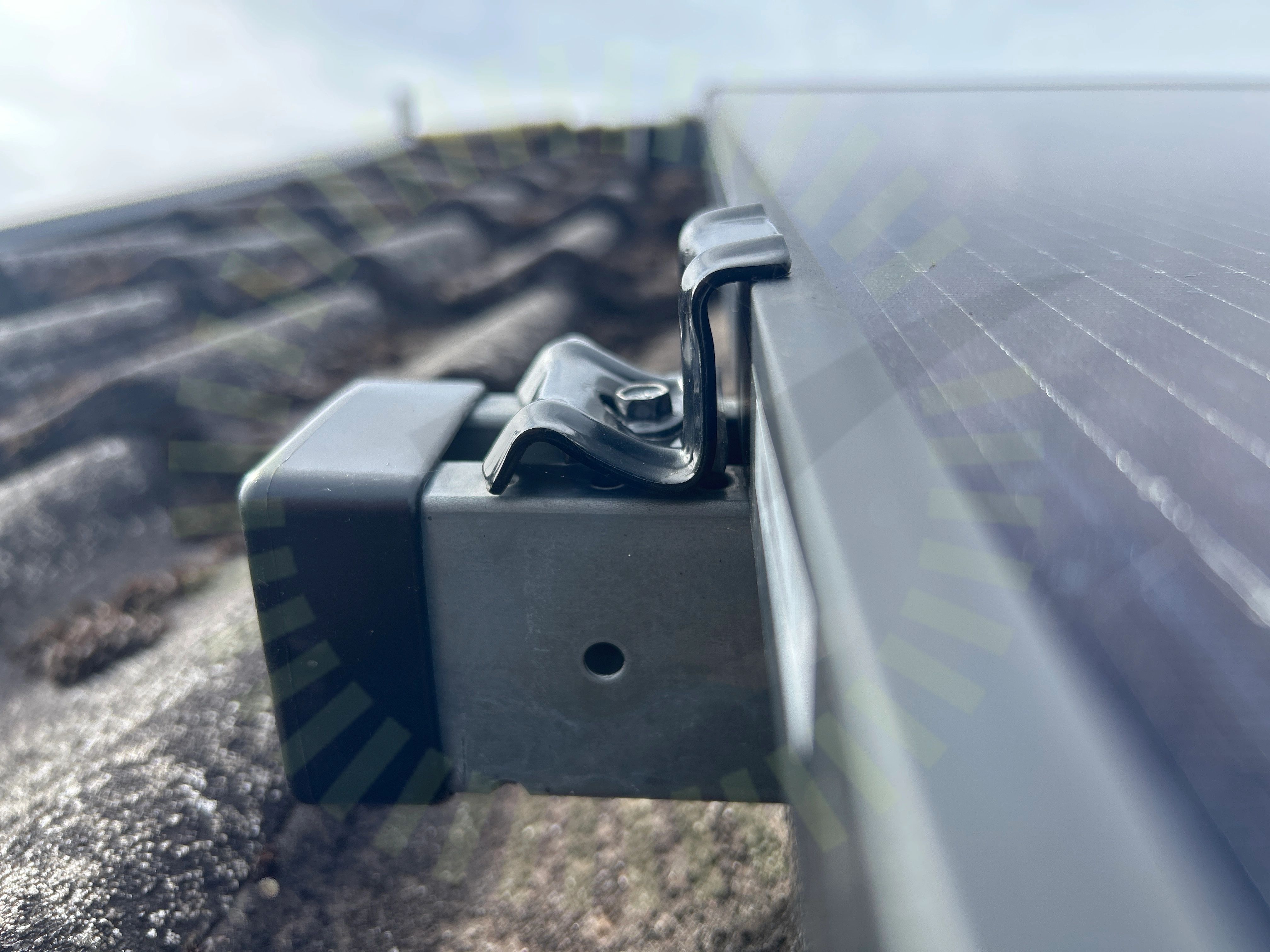

4.3 Ändklämmor
Inte godkändÄndklämma är felaktigt monterad. Har deformerats och ligger inte korrekt över panelens ram.
MA5111 Sid 1 (1) | Version 5 - 231109

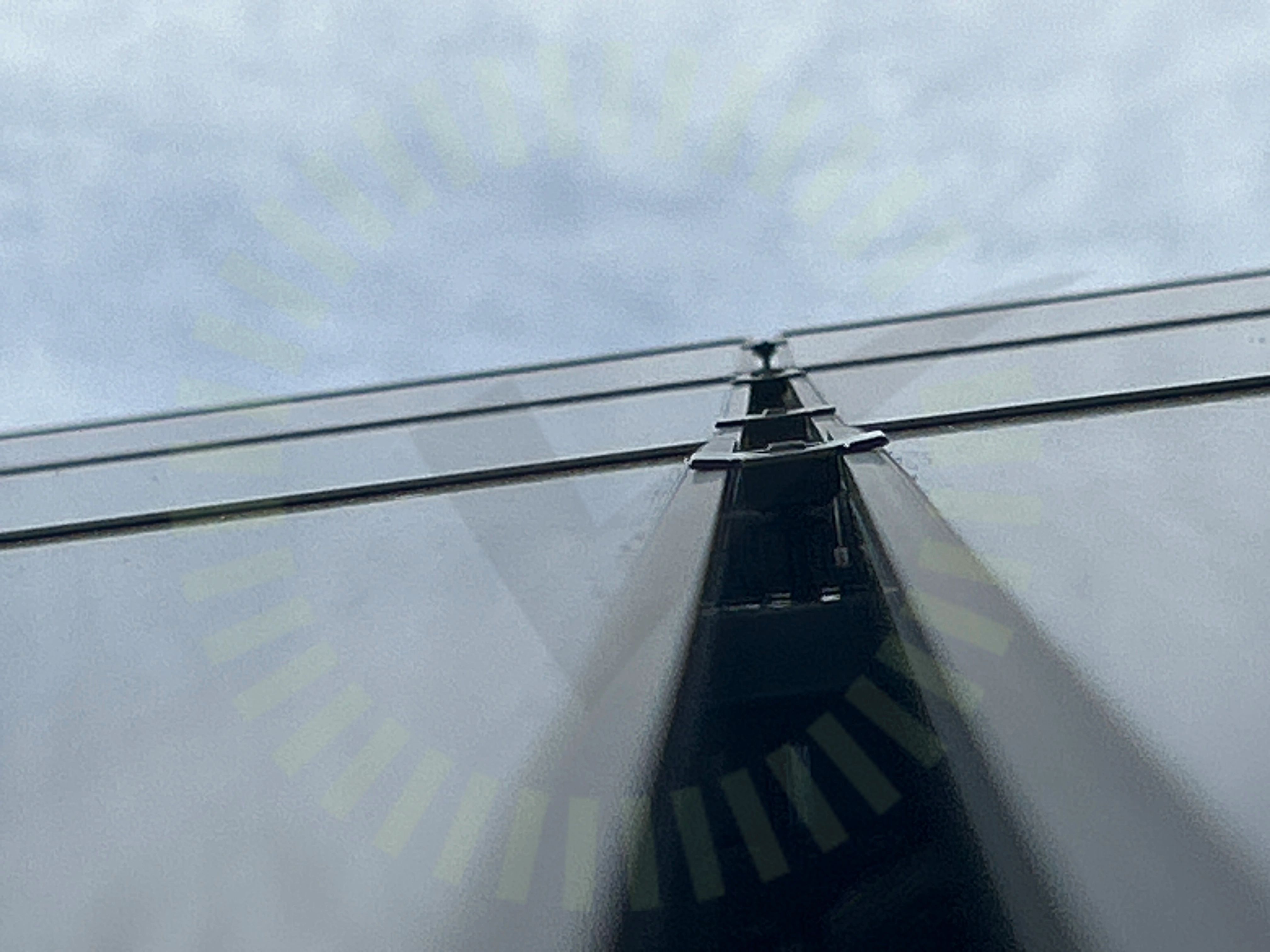

4.4 Mittklämmor
Inte godkändMittfästen är inte monterade enligt tillverkarens anvisningar. Fästena är dragna så hårt att fästet böjs neråt.
MA5111 Sid 1 (1) | Version 5 - 231109
4.5 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
4.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.7 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
14/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarUnderliggande takpannaUnderbyggnadVäderbeständigt material
Undercentral
Godkända kontrollpunkter
6/6FasskenaFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/36

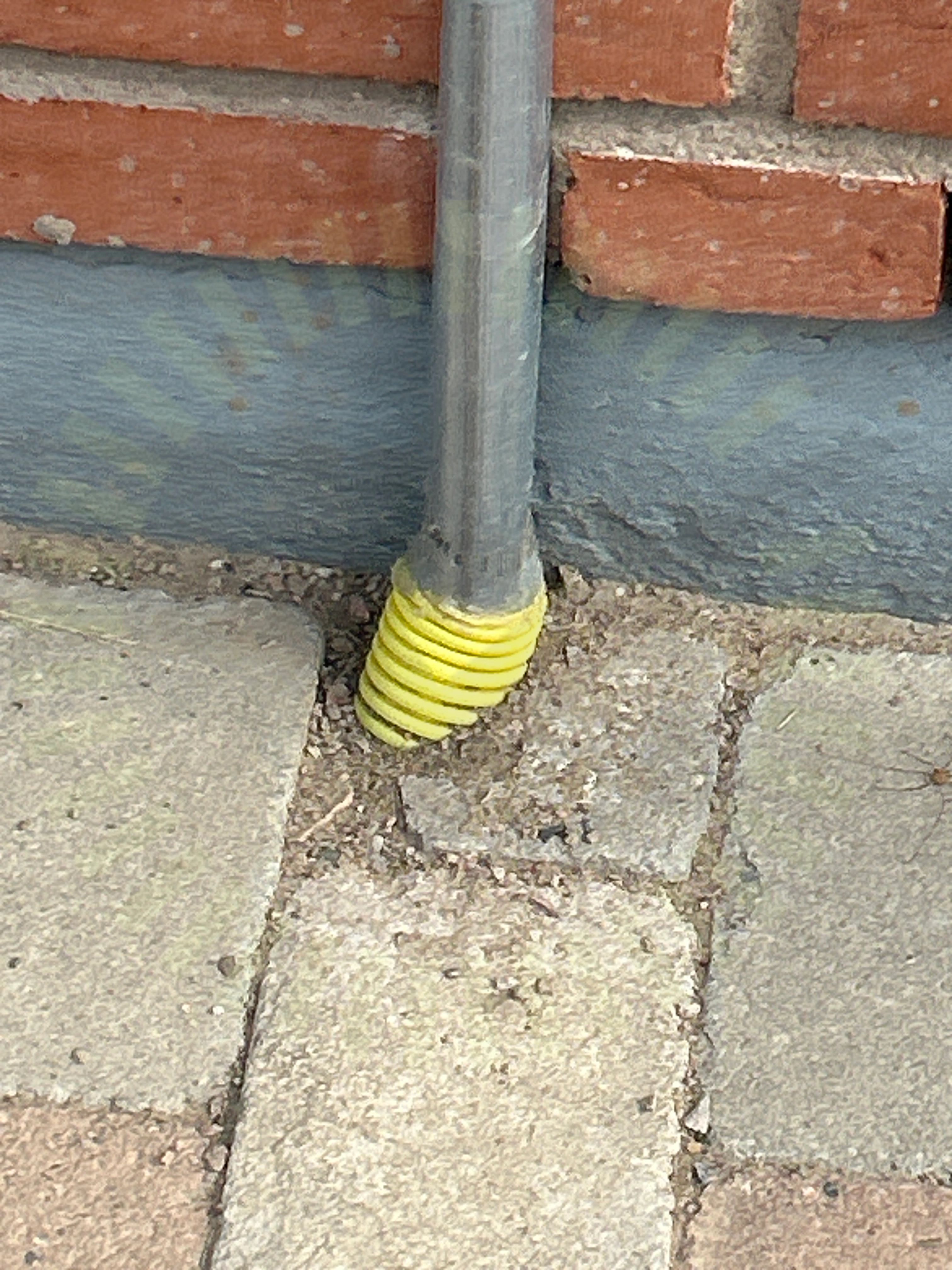

7.1 Väderbeständigt material
Inte godkändMarkrör som ej är väderbeständiga sticker upp ur marken.
Godkända kontrollpunkter
35/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderskyddVäxelriktarens IP klassning
