1.1 Mätprotokoll DC
Inte godkändSaknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
8.9
Installation genom
1KOMMA5°
Datum
17 mars 2023
Ort
Åryd, Kronobergs län
89% godkända11% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-66HBB/-V
PanelerDMEGC: DM(XXX)M10-54HBB/-V
OptimerareSolarEdge: S-Serie
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSolarEdge: SE3K-10K
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet.
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
1/3Avtal
Hus/Garage, DMEGC: DM(XXX)M10-66HBB/-V
Anmärkningar
1/15
2.1 Fästens placering
Inte godkändHus/Garage - Fästen är inte placerade inom tillverkarens angivna zon.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Godkända kontrollpunkter
14/15DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Hus/Garage,, K2: SingleRail: CrossHook 3S
Anmärkningar
5/27
3.1 Infästning utanför takstol

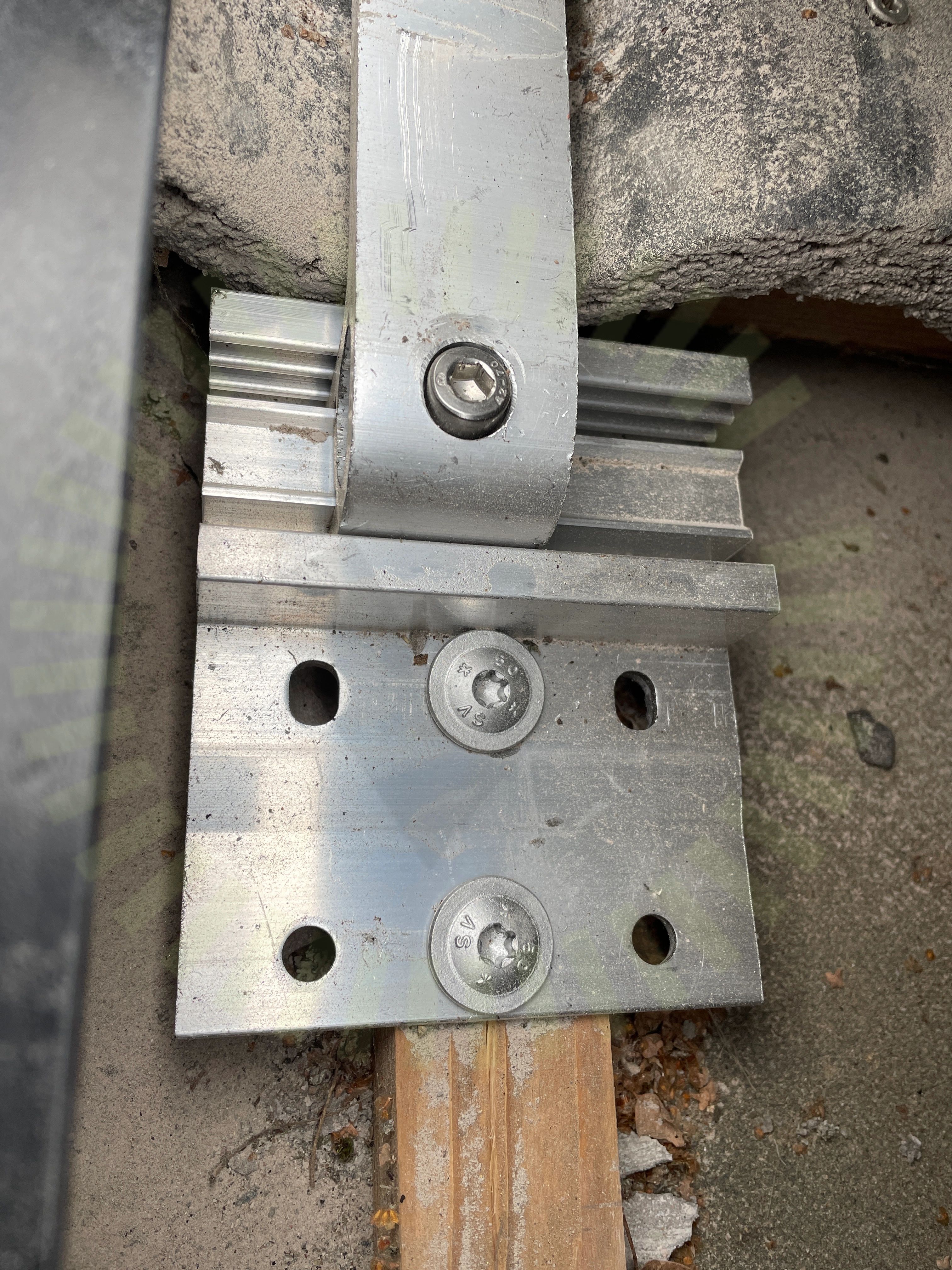

Inte godkändEj enligt anvisning för råspontsinfästning
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
3.2 Skenornas överhäng
Inte godkändBeräkning saknas
Snö- och vindlastberäkning
3.3 Snö- och Vindlastberäkning
Inte godkändÖversänd snö och vindlastberäkning avser Esdec. Anläggningen är monterad med system från K2
Tillverkarens montageanvisningar
3.4 Takgenomföring

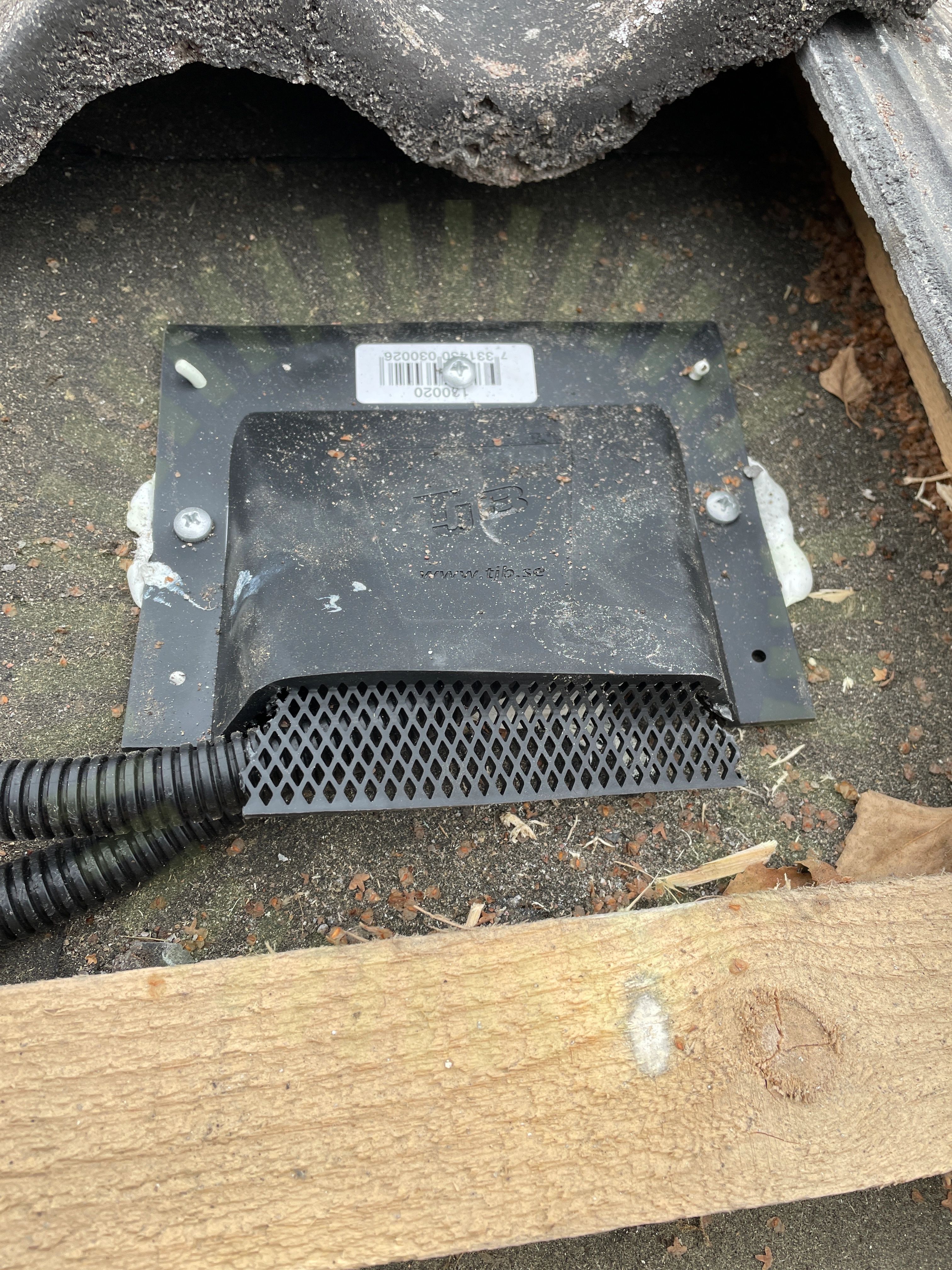

Inte godkändTakgenomföring på garagetak är inte tillfredställande utförd. Tillverkarens anvisningar för mögelstoppern ej följda. Genomföring på hustak ej tillgänglig för inspektion.
www.tjb.se/dokumentation/produktblad-monteringsanvisning-ventilationsbeslag-i-plast
3.5 Takkrokarnas CC
Inte godkändSaknas korrekt underlag för att kontrollera detta. Infästning är huvudsakligen utförd i takstolar med cc 120
Snö- och vindlastberäkning
Godkända kontrollpunkter
22/27Använd skruv för klämmaFrämmande materialInfästningarKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenskarvarSkruvar korrektSkyddTakets lutningTakstolsbreddTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor
Hus/Garage,, SolarEdge: S-Serie
Godkända kontrollpunkter
5/5DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering
Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Varselmärkning
Anmärkningar
2/4
7.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler.
SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
7.2 Tillförlitligt fäst
Inte godkändMärkningen sitter inte tillförlitligt fast.
Godkända kontrollpunkter
2/4Varning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/258.1 Förskruvning
Inte godkändFörskruvningen av AC kabel till växelriktare sitter inte korrekt. Kabel kan röras fritt upp och ner genom förskruvning.
Godkända kontrollpunkter
24/25AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareHuvudsäkringInfästningLedare FastspändaMärkningSäkringsdimensionTätningsinsattsVentilationVinkelVäxelriktarens kontakter
